Vỏ bảo vệ NEEY 12-16S Active Balancer (NEEY 12-16S Active Balancer Case)

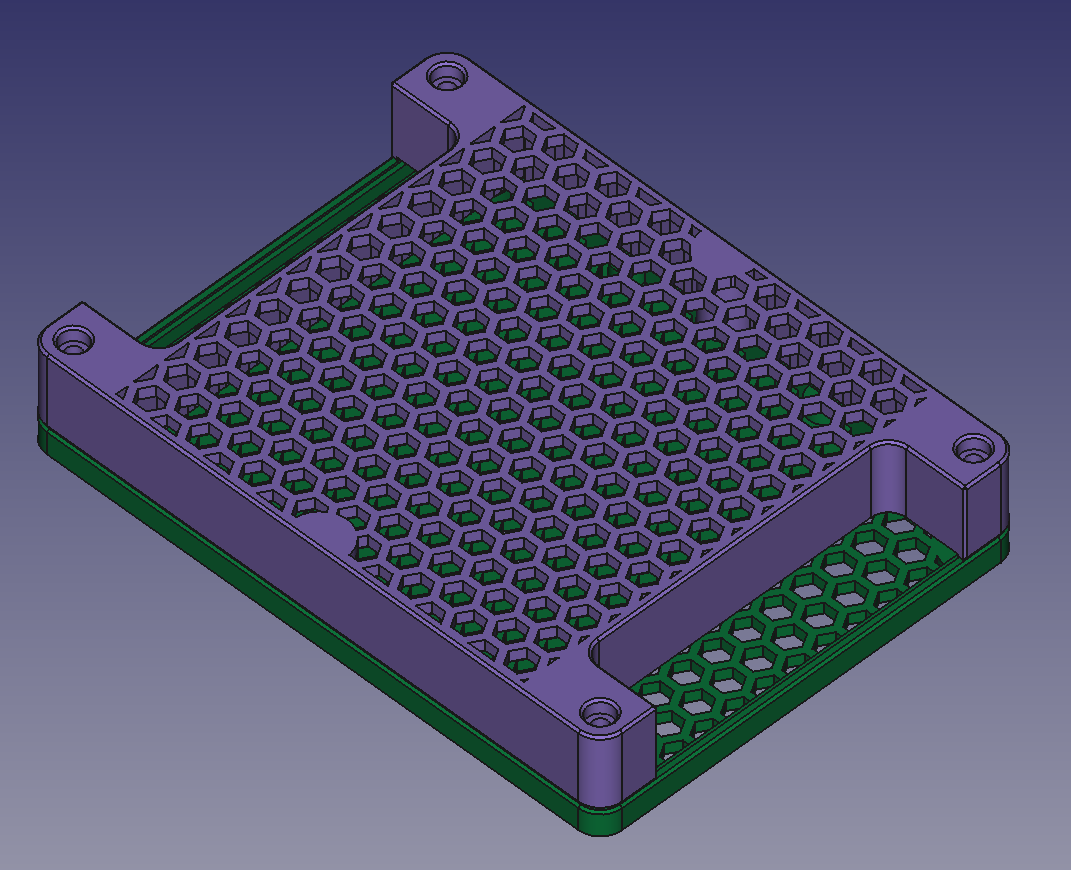

Mẫu vỏ bảo vệ cho NEEY 12-16S Active Balancer, dùng lỗ vít sẵn trên PCB để bắt ngàm trước/sau và che kín phần điện tử hai mặt. Tham khảo kích thước 125×91×16mm; khuyến nghị in PETG, infill 15%.
Mô tả
Mình thiết kế các ngàm/giá đỡ phía trước và phía sau để tận dụng đúng các lỗ vít có sẵn trên PCB của balancer, đồng thời che kín toàn bộ phần điện tử ở cả mặt trước lẫn mặt sau.
Mình chỉ remix lại mẫu gốc của mình và bỏ hết các tính năng để mount theo phương thẳng đứng. Mình chưa tự in cái case này nên nhờ mọi người chia sẻ thành phẩm (makes) giúp mình.
Theo tài liệu, NEEY 12-16S Active Balancer có kích thước 125 x 91 x 16mm.
Printing
- Filament: Mình dùng PETG
- Infill: Mình dùng 15% và thấy các phần khá cứng cáp.
- Nozzle: 0.4mm
- Layer Height: 0.2mm
- Perimeters: 2, (mình dùng tường 1.67mm).
- Support: Có, mình dùng organic support chỉ từ buildplate.
Additional parts required
- 4x vít M3x20 SHCS để nối nắp trước, nắp sau và balancer
- 4x ê-cu M3
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
