Giá gắn dọc cho NEEY 12-16S Active Balancer (Vertical Mount)

Mình muốn gắn NEEY Active Balancer theo phương dọc vì nó hợp với hướng lắp bộ pin của mình và dây balancer đi theo hướng đó.

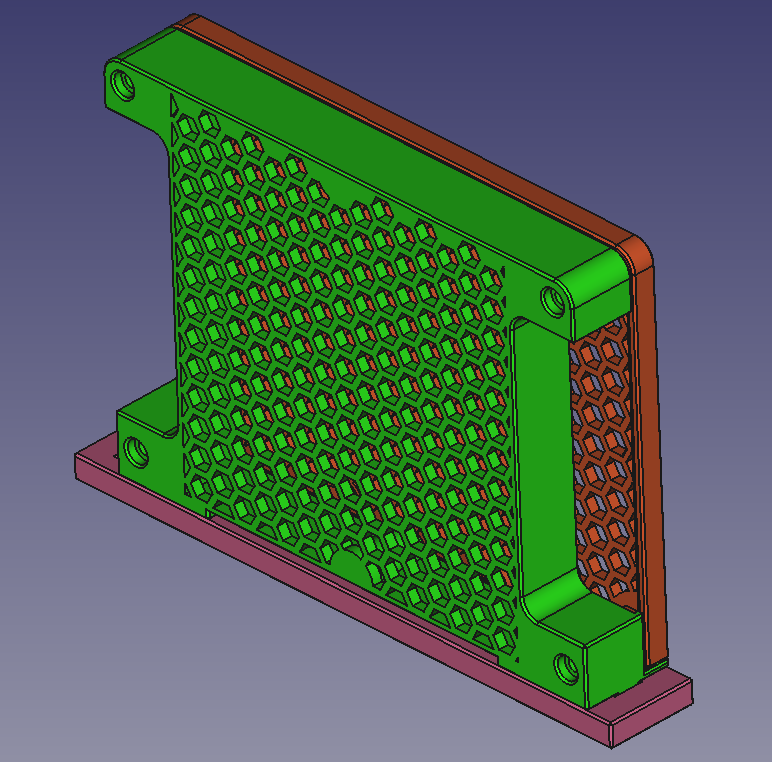

Mình thiết kế các ngàm/giá đỡ để tận dụng các lỗ bắt vít có sẵn trên PCB của balancer, đồng thời che phủ toàn bộ phần điện tử ở cả mặt trước lẫn mặt sau. Balancer sau khi gắn các giá đỡ có thể trượt vào một baseplate. Baseplate này có thể bắt cố định bằng vít M3, và cuối cùng balancer sẽ nằm theo phương dọc.

Theo tài liệu, NEEY 12-16S Active Balancer có kích thước 125 x 91 x 16mm.

Printing

• Filament: Mình dùng PETG
• Infill: Mình dùng 15% và thấy chi tiết khá cứng cáp.
• Nozzle: 0.4mm
• Layer Height: 0.2mm
• Perimeters: 2, (mình dùng độ dày tường 1.67mm).
• Support: Ngàm trước và ngàm sau cần support, còn baseplate thì không. Mình dùng organic support từ buildplate only.

Additional parts required

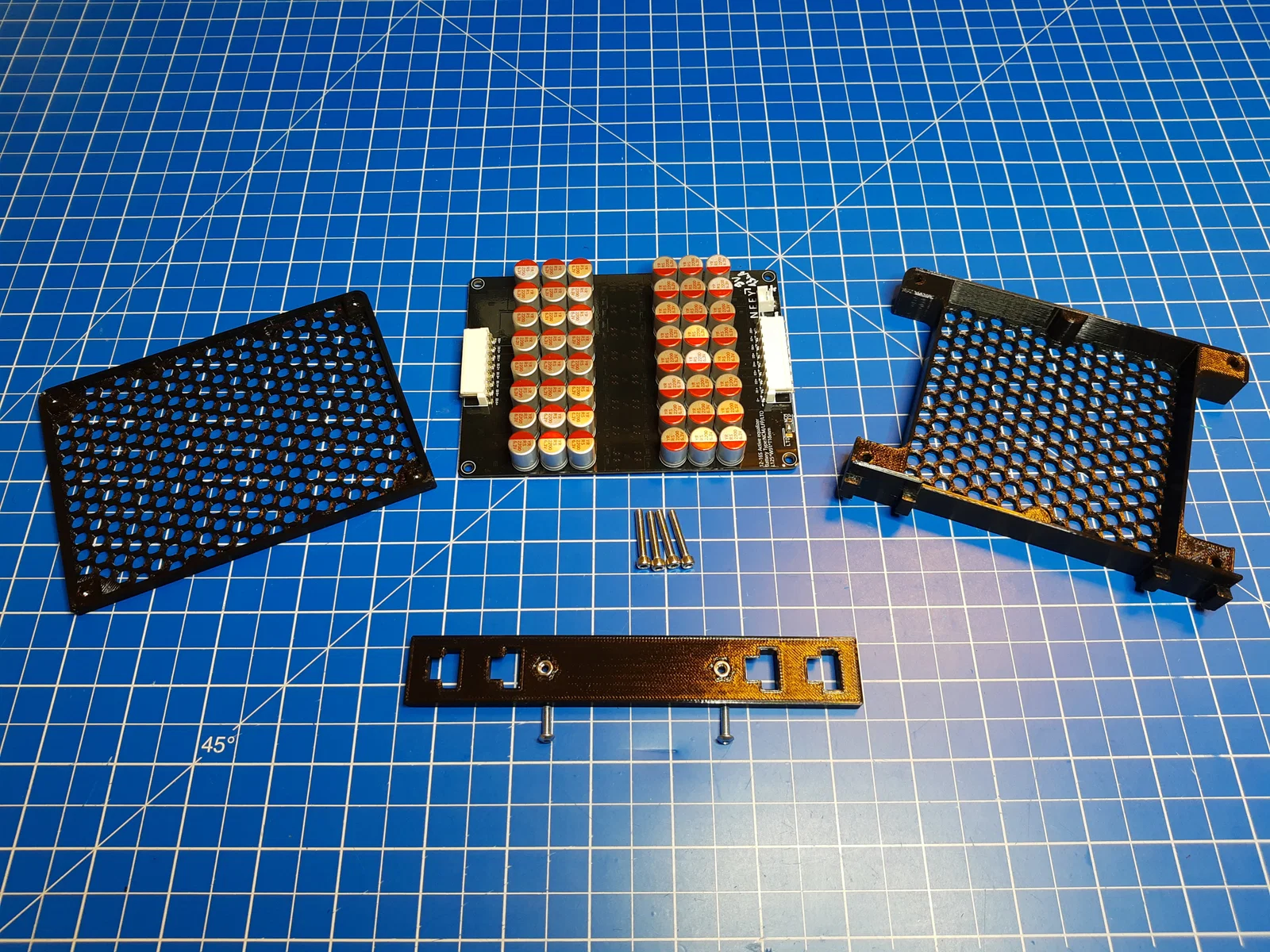

• 4x vít M3x20 SHCS để bắt các ngàm với balancer
• 6x ê-cu M3, 4 cái cho 2 ngàm, 2 cái cho baseplate
• 2x vít M3 với chiều dài phù hợp để bắt baseplate vào vị trí bạn muốn

Installation

• Trước tiên, lắp ngàm sau và ngàm trước lên balancer.
• Bắt baseplate lên bề mặt nơi bạn muốn gắn balancer. Lưu ý vít đừng nhô lên khỏi baseplate quá nhiều, nếu không sẽ cạ vào các ngàm.

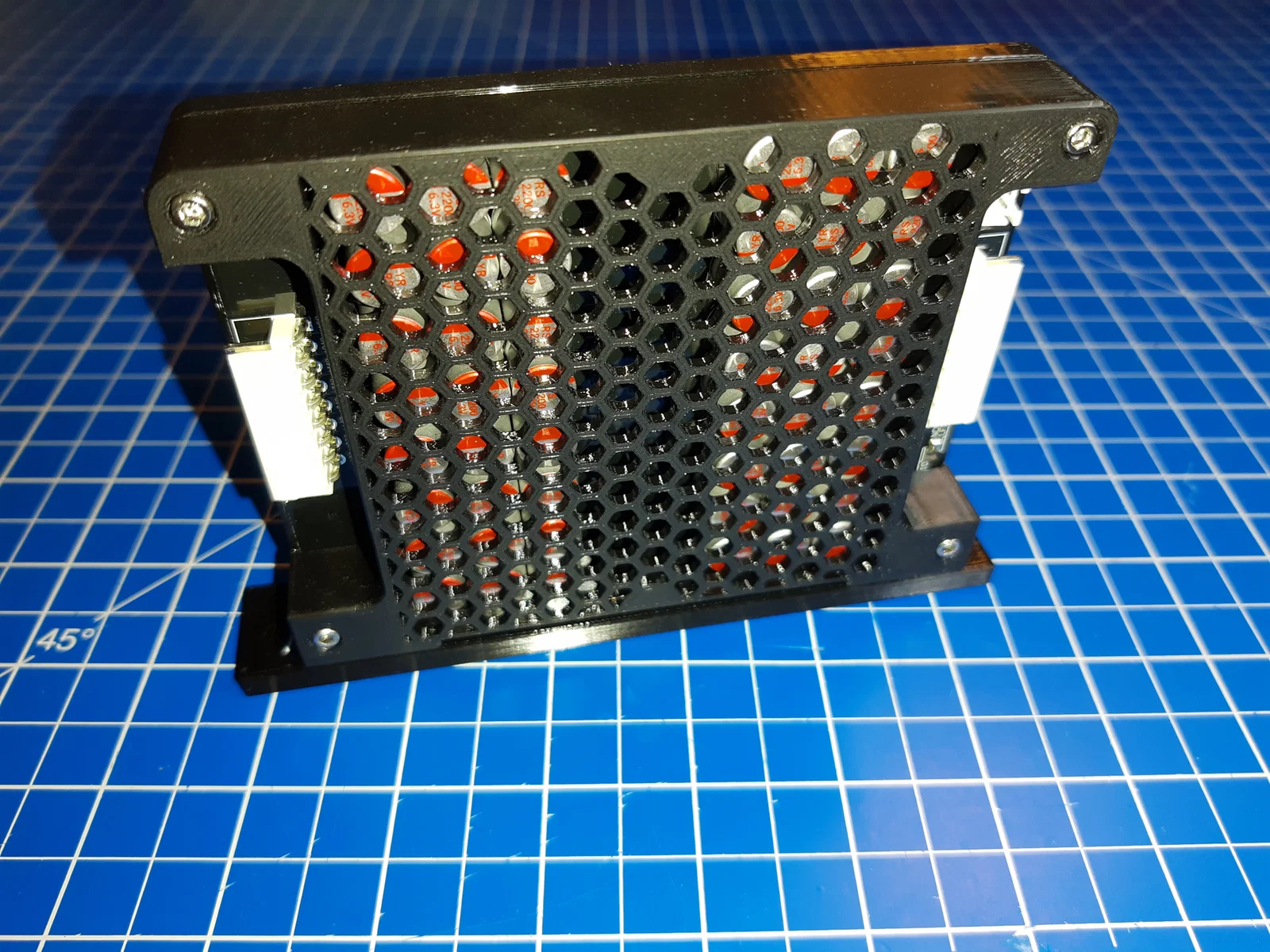

• Trượt balancer (đã gắn ngàm) vào các rãnh lớn của baseplate, rồi dịch ngang 5mm.
• Có thể bạn sẽ cần gọt bớt một chút vật liệu ở bên hông phần dovetail của ngàm trước. Gọt từng chút một cho tới khi dovetail vào khít baseplate và có độ ma sát vừa đẹp.
