Caliset – Bộ calibration tiết kiệm vật liệu

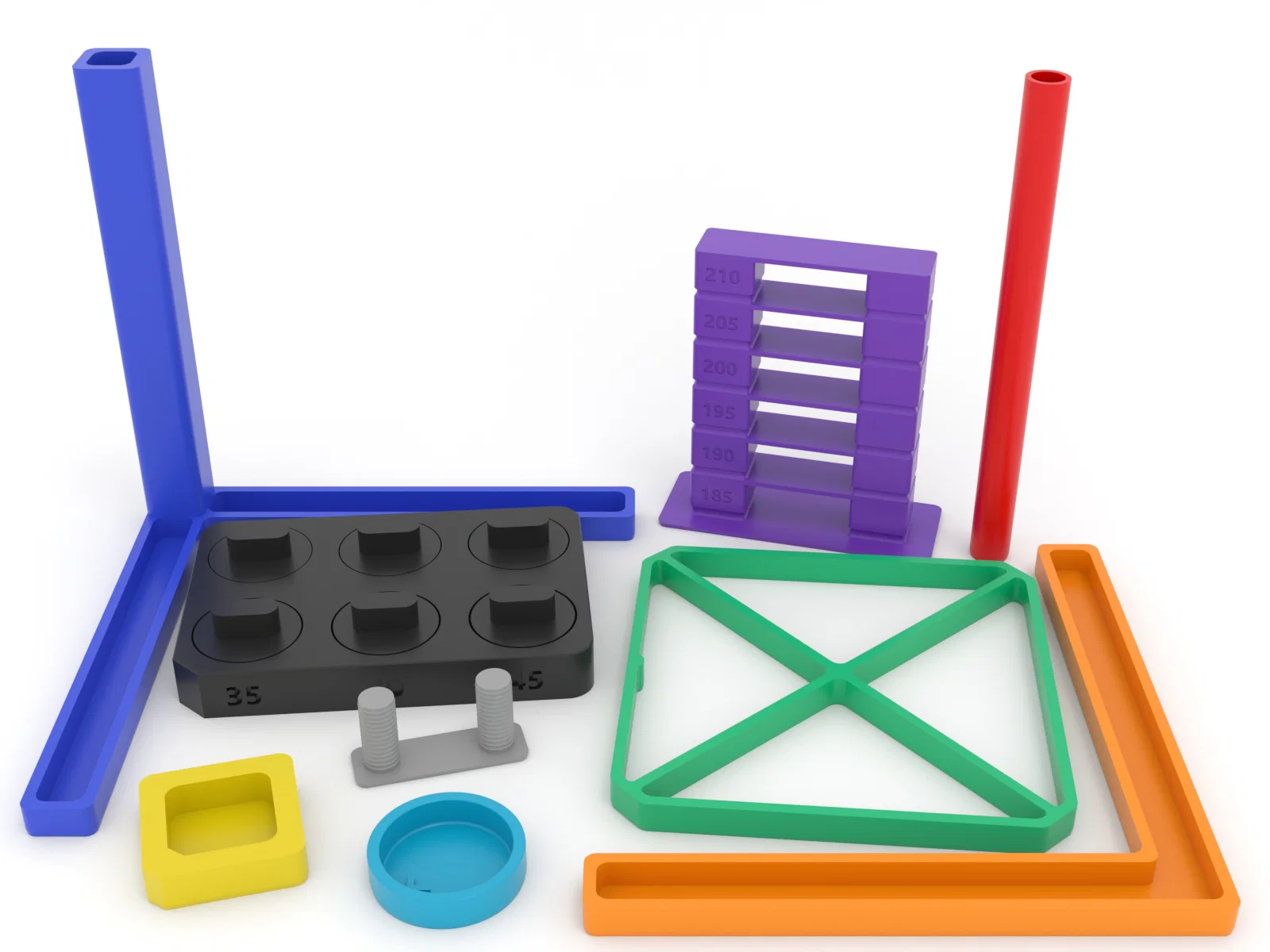

Caliset là bộ mẫu calibration giúp tiết kiệm thời gian và vật liệu khi tinh chỉnh máy in 3D. Mẫu càng lớn càng chính xác; lưu ý jerk và cách đặt thước kẹp chéo khi đo. Kèm gợi ý setting, flow, retraction và temp tour (Cura 3mf).
Mô tả
Thay đổi lần cuối : 2025/11/08

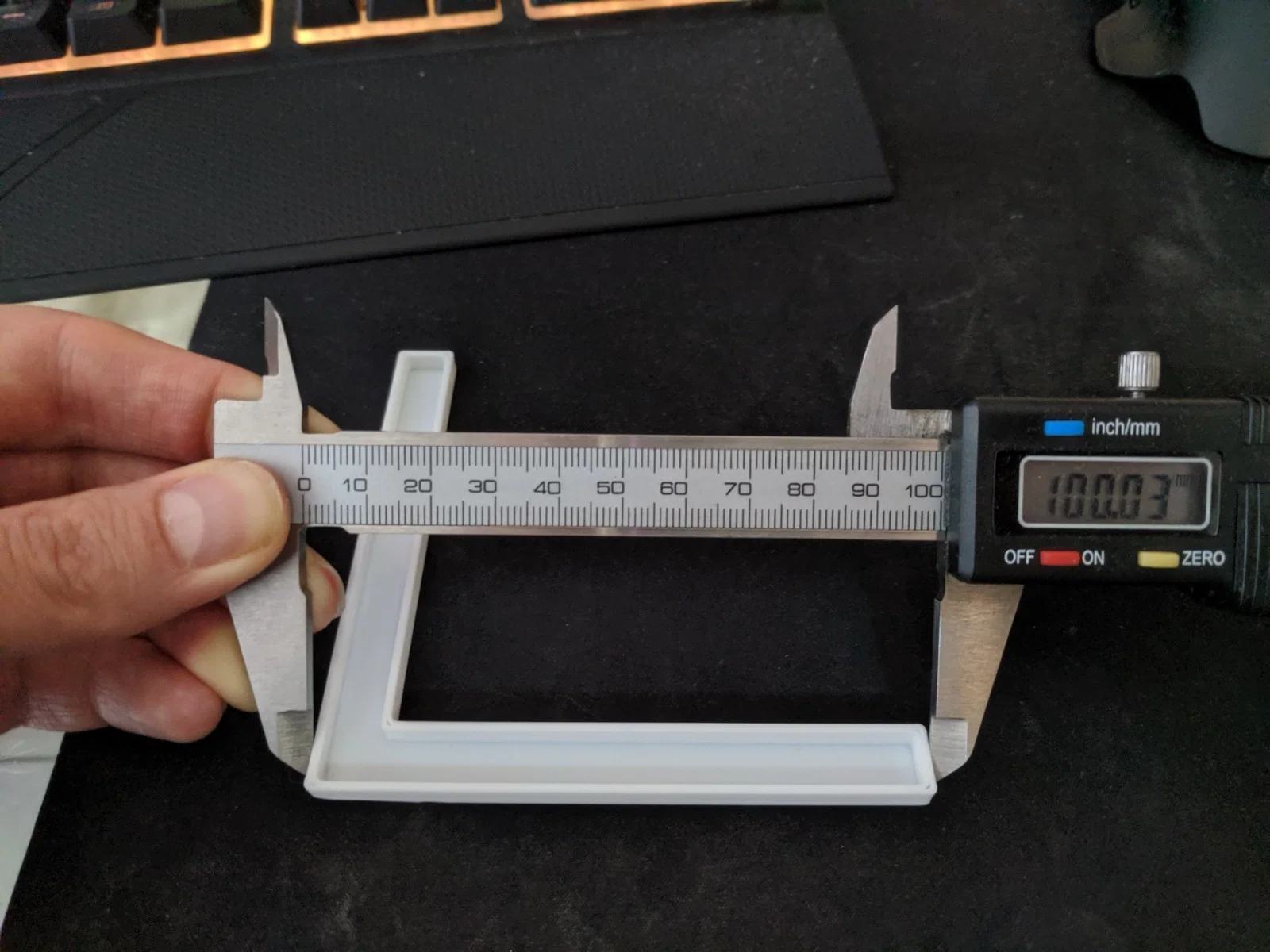

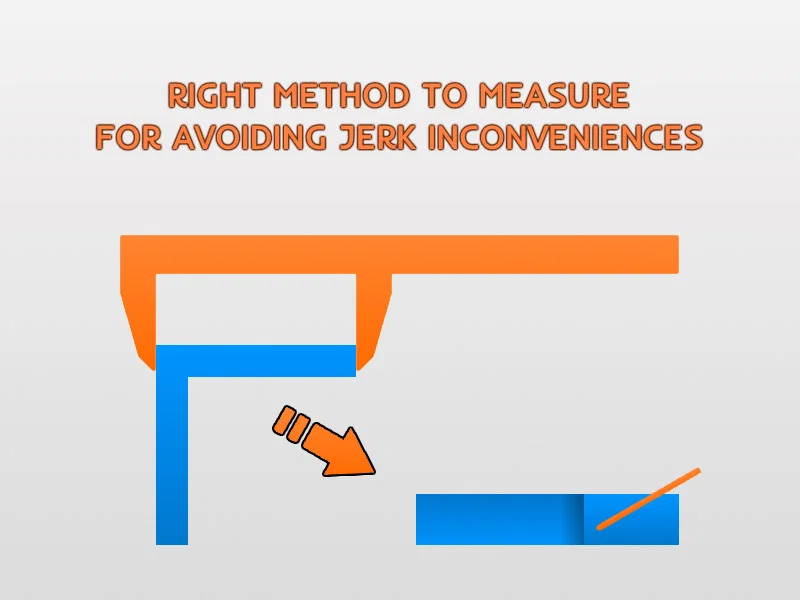

Mình thiết kế mấy món này để tiết kiệm thời gian và vật liệu trong giai đoạn calibration thuần túy. Mẫu càng lớn thì càng chính xác (hiển nhiên). Dù các góc bo tròn không nên ảnh hưởng tới đo đạc, nhưng jerk cài sai vẫn có thể làm lệch kết quả. Nếu chưa chắc, hãy đặt thước kẹp (caliper) theo đường chéo giữa hai vách mà không chạm vào góc (như trong hình). Một số mẫu có thêm dấu hiệu trực quan nhỏ để nhắc hướng đặt mặc định.
Thiết lập khuyến nghị
_/ Ø 0.4
_/ Ø 0.5
Layer height
0.25
0.25
Perimeters
5
4
Infill
50%
50%
Bottom & Top
4
4
4
4
Supports
Lưu ý : các khối “solid” phải in ở chế độ bình thường với zero tops và zero infill, để bạn tự tùy chỉnh số đường vách (aka perimeters). Chúng chỉ dùng để test, đừng dựa vào chúng để đo đạc.
Flow : độ dày vách là 4 mm. Ý tưởng là đặt số wall lines là số chẵn để mẫu số khớp theo đường kính nozzle của bạn (thường là 0.4). Overlaping và bù flow có thể làm sai lệch kết quả, nhưng theo mình vẫn nên để bật vì nó phản ánh điều kiện in thực tế. In càng nhiều wall lines thì độ chính xác càng cao nhờ biên sai số giảm.
Retraction : mẫu có gợn sóng (ripples) được giãn cách 1 mm.
Temp tour : có kèm file 3mf dạng project từ Cura.
Nếu bạn muốn tự slice thì làm như sau:
• Tắt infill / zero tops / 3 wall lines (1.2 mm)
• Nhiệt độ bắt đầu của tour (thấp nhất) đặt làm nhiệt độ in mặc định – và nhiệt độ cao nhất đặt làm nhiệt độ in cuối cùng
• Giả sử bạn đã làm theo thiết lập khuyến nghị của mình, hãy thêm lần đổi nhiệt đầu tiên tại chiều cao mục tiêu 11.25 mm, rồi thêm mỗi +10 mm một lần (vậy các mốc tiếp theo sẽ là 21.25 mm, 31.25 mm… cho tới mốc cuối là 51.25 mm)
