Vỏ lưng iPod Video Bluetooth (iPod Video Bluetooth Back Case)

_Bản mod này khá “janky” (chắp vá). Đừng thử nếu bạn chưa đủ tự tin khi dùng mỏ hàn sát ngay các linh kiện của iPod.

Đây là thử nghiệm của mình khi thiết kế một vỏ lưng thay thế cho iPod gen 5, cho phép thêm Bluetooth mà vẫn giữ được chức năng hold switch. Không được “ngon” về mặt thẩm mỹ lắm, nhưng xài được!

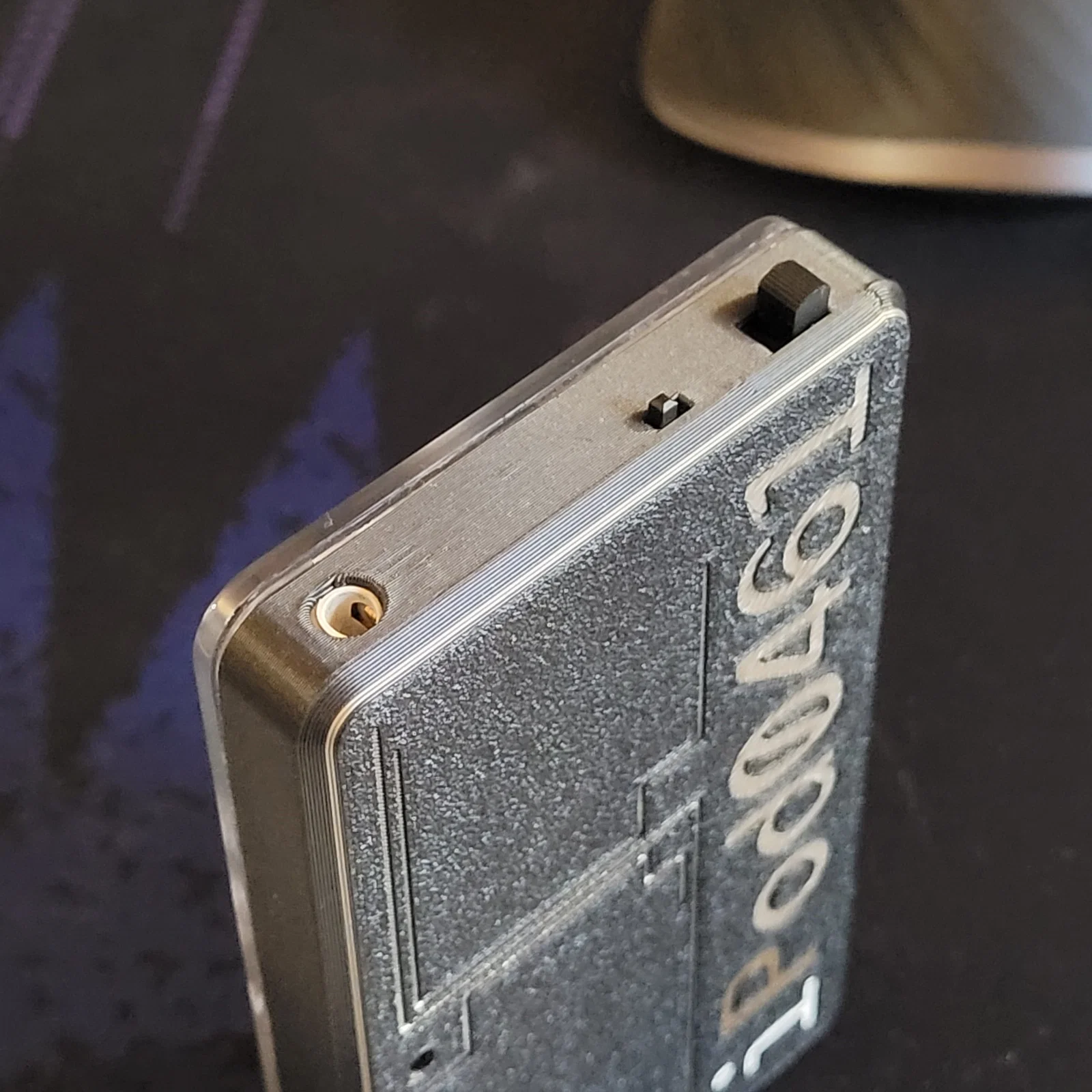

Vỏ được thiết kế để gắn 2 công tắc gạt (toggle switch) loại phổ thông: một cho chức năng hold và một để bật/tắt nguồn module Bluetooth, cùng với một nút nhấn (push button) đặt âm trong vỏ để dùng cho chức năng pair.

Bản mod này phần lớn có thể hoàn nguyên. Dù cần hàn nhiều sợi dây vào headphone jack, hold switch và cả pin, về lý thuyết bạn có thể hoàn nguyên bằng cách tháo hàn các dây, hoặc thay cả cụm hold switch/headphone jack và pin. Tất cả phần linh kiện ở mặt trước iPod, bao gồm logic board, sẽ không bị đụng tới.

Có nên làm mod này không?

Dưới đây là vài điểm giúp bạn quyết định có nên thử hay không:

Pros

• Bluetooth có thể bật/tắt bằng công tắc phần cứng.
• Có thêm không gian để lắp pin lớn hơn và một Taptic Engine.
• Vẫn giữ được chức năng hold switch và headphone jack.
• Có thể hoàn nguyên.

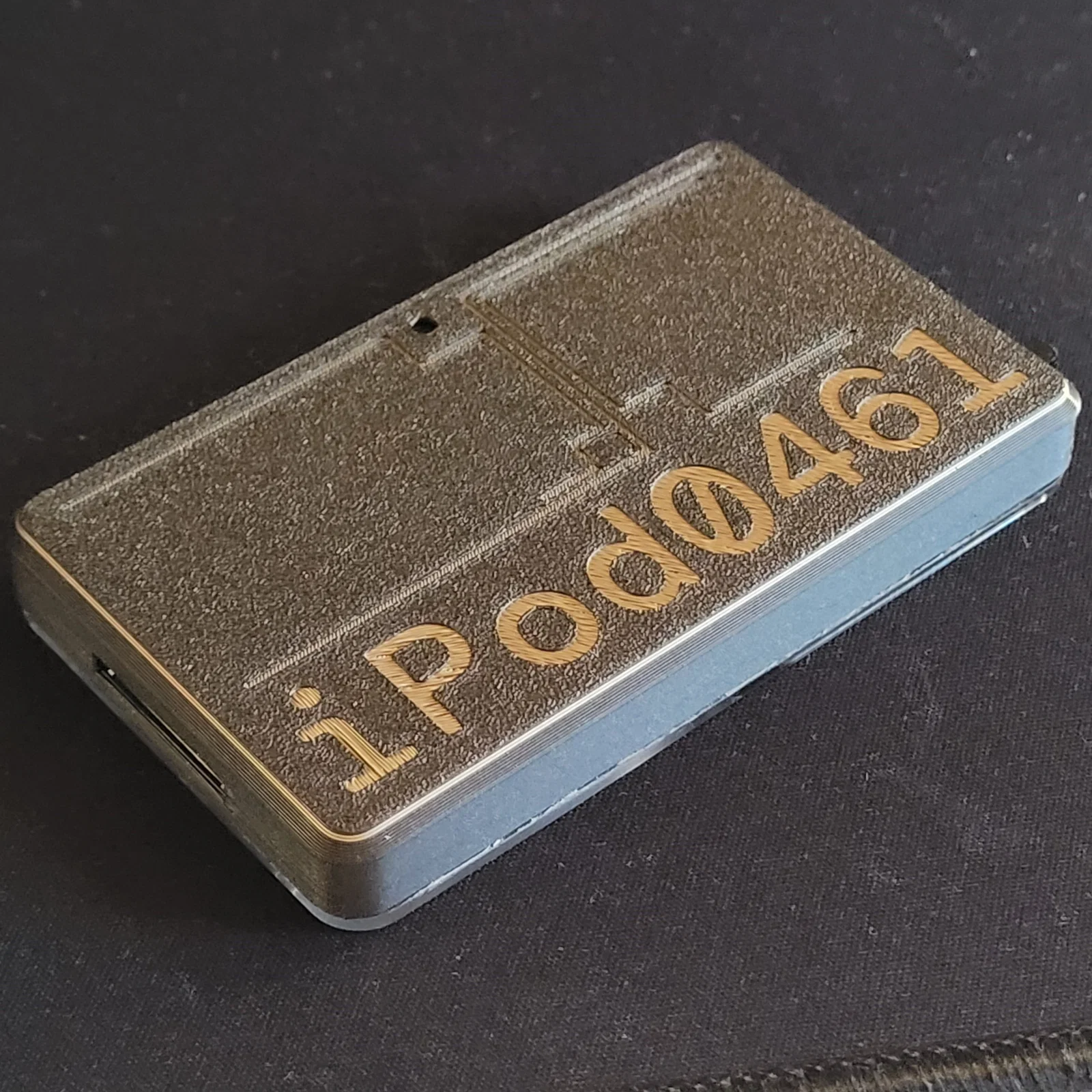

• Có thể khắc (engraving) tuỳ chỉnh ở mặt lưng.

Cons

• Không dùng ốc được; tất cả linh kiện đều được dán bằng keo nến (hot glue).
• iPod sẽ thấy rất nhẹ vì thiếu ổ cứng (hard drive) lẫn phần vỏ lưng kim loại.
• Độ chắc chắn kém hơn vỏ zin.
• Chất lượng Bluetooth sẽ không thể ngang với âm thanh có dây.
• Hàn các linh kiện với nhau rất “khó chịu”/tỉ mỉ và có thể tốn nhiều thời gian (trường hợp của mình là 3+ giờ).
• Không hề “gọn đẹp” bằng bộ moonlit.market Classic Connect Kit.

Print settings

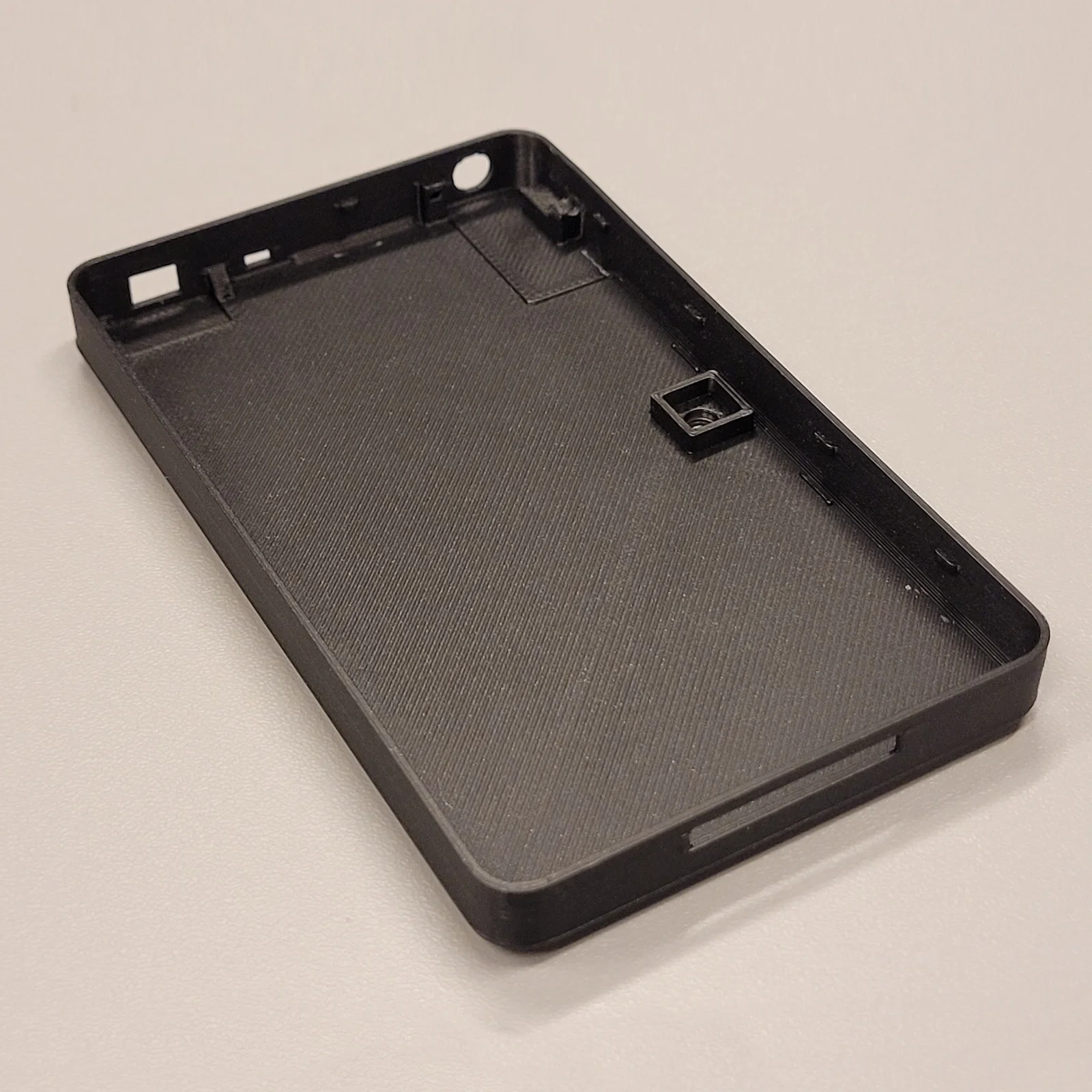

Mình khuyến nghị in vỏ với 100% infill, layer height 0.2mm và supports bình thường.
Tuy nhiên, mình đã in với 15% infill và gỡ supports khỏi tất cả các cổng, chỉ chừa supports ở các ngàm (clips) để gài lưng vào mặt trước iPod. Nếu bạn tin máy in của mình xử lý overhang nhỏ và bridging ổn, bạn cũng có thể bỏ supports ở khu vực công tắc, headphone jack và cổng 30-pin.

Linh kiện đã dùng

• Công tắc gạt cho hold (Reichelt* // Amazon)
• Công tắc gạt cho nguồn module Bluetooth (BerryBase // Amazon*)
• Nút nhấn 6x6x5mm (BerryBase // Reichelt // Amazon*)
• Bluetooth audio transmitter (AliExpress*)

Các linh kiện có dấu * là cái mình dùng, các lựa chọn còn lại là gợi ý tương thích.

Ghi chú thêm

• Cần làm flash storage mod – mình dùng iFlash Quad.
• Có thể dùng nhiều kích cỡ pin khác nhau. Mình dùng pin “2000”mAh. Dĩ nhiên bạn cũng có thể dùng pin zin, nhưng nhớ tính thêm mức hao pin do module Bluetooth.
  • Có thể bạn sẽ phải quấn (wrap) sợi ribbon cable của pin vòng lại chính nó. Cẩn thận đừng làm gãy cáp! Mình đã làm gãy cáp theo cách đó.

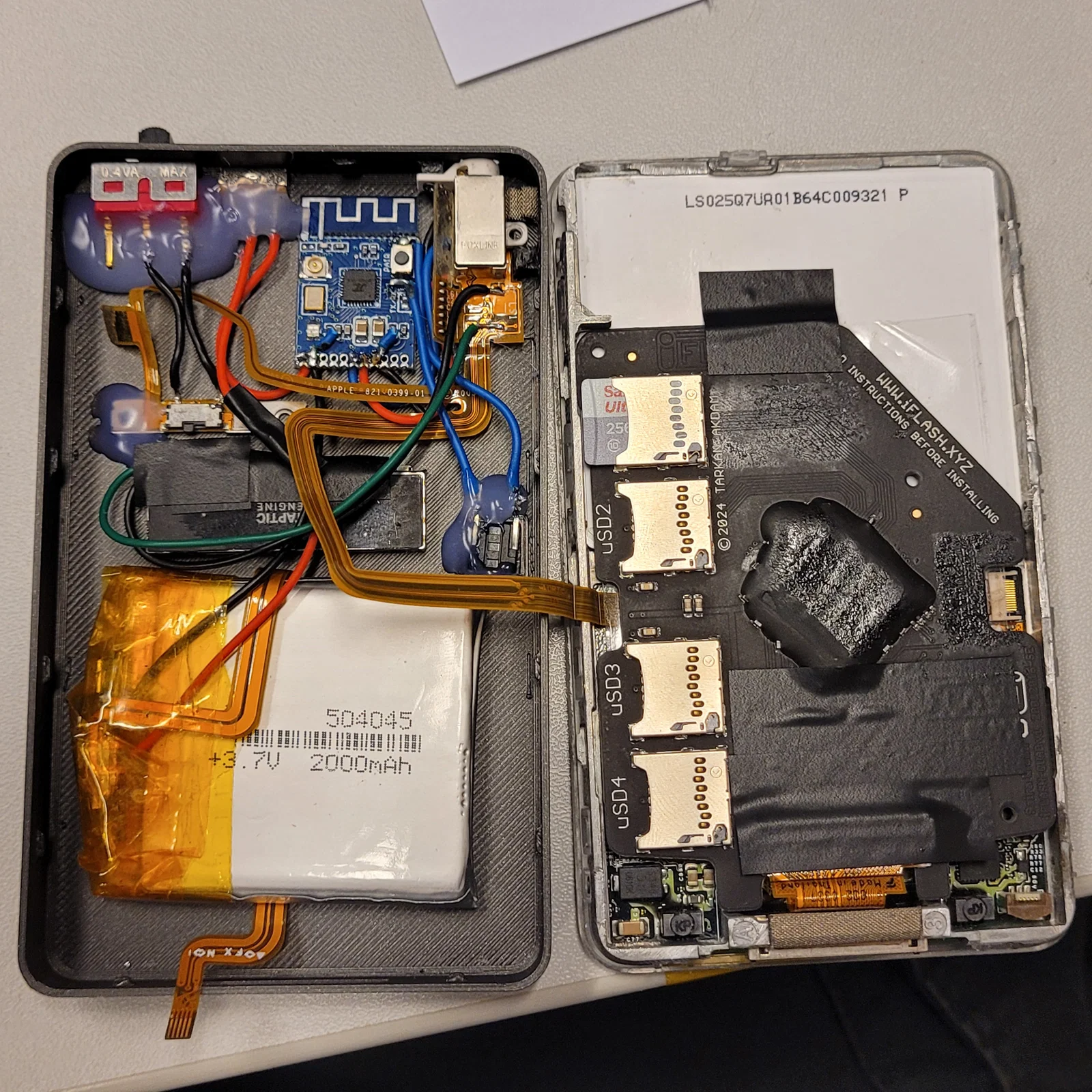

  • Cũng nhớ đi dây từ pin tới module Bluetooth vòng quanh cục pin, đừng đi dây nằm trên mặt pin! Đừng làm như mình trong hình. Nếu không thì nhiều khả năng sẽ không đủ khoảng hở để đóng iPod lại.
• Module Bluetooth của mình phát nhiễu điện (electric interference) vào tai nghe khi không phát gì. Khi có nhạc thì hầu như không nghe thấy.
• Các ngàm (clips) gài lưng vào mặt trước nhìn nhỏ và có vẻ yếu, nhưng vẫn chịu được! Mình đã tháo ra gắn lại vài lần mà không làm hỏng ngàm. Tuy nhiên vì nó kém chắc hơn ngàm kim loại của vỏ zin, nên nếu rớt máy thì lưng sẽ bung ra dễ hơn nhiều.
• Giữ hold switch zin ở trạng thái unlocked (gạt về phía ribbon cable, không phải hướng ngược lại). Nếu không, iPod sẽ bị khoá vĩnh viễn và cái công tắc gạt bạn gắn thêm sẽ không có tác dụng.

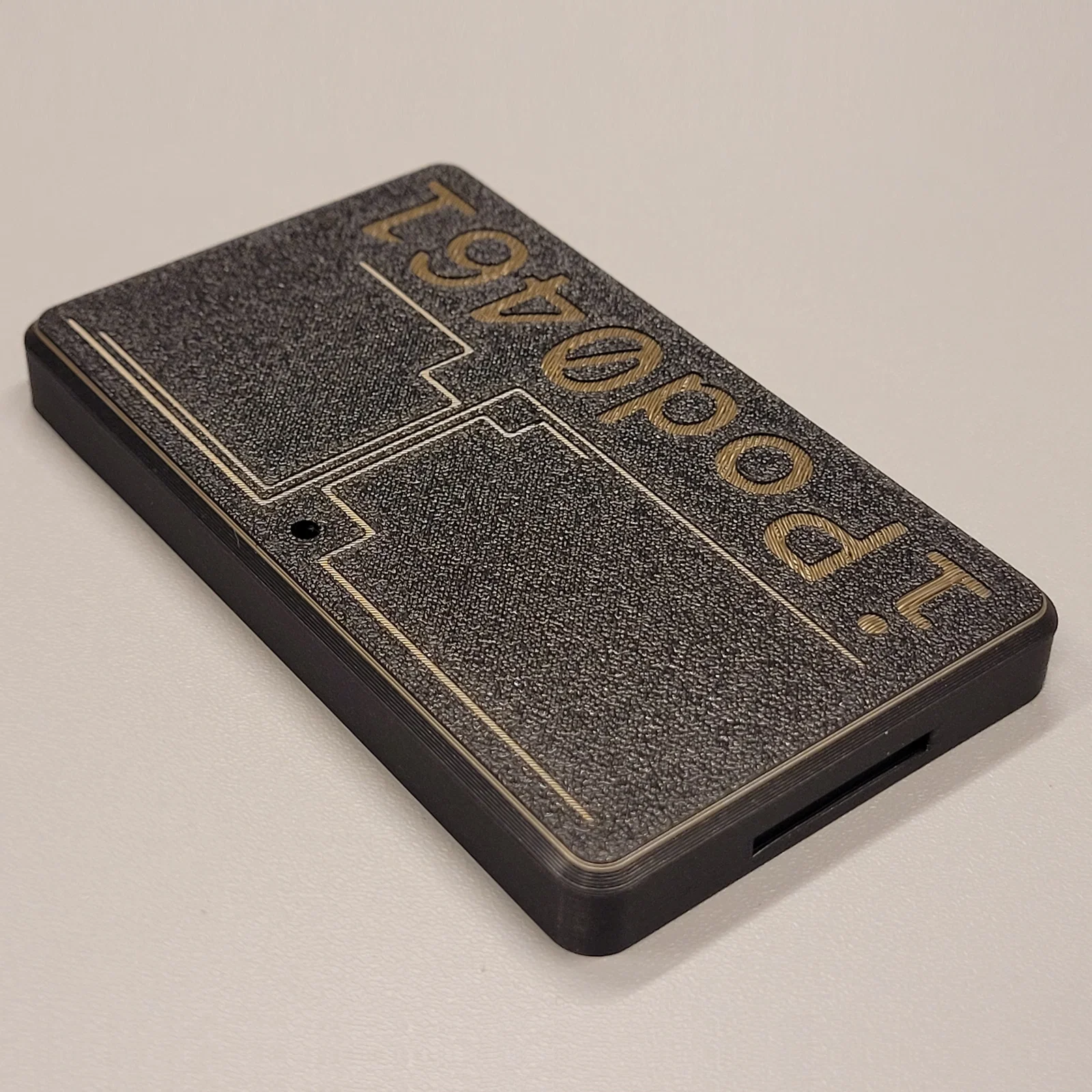

• Để khắc (engraving) tuỳ chỉnh, mình khuyên embed hoạ tiết sâu 0.4mm (hai lớp) vào mặt lưng và dùng 2 màu filament khác nhau. Nhớ gỡ vật liệu support khỏi phần engraving! Thường là không cần support ở đó.

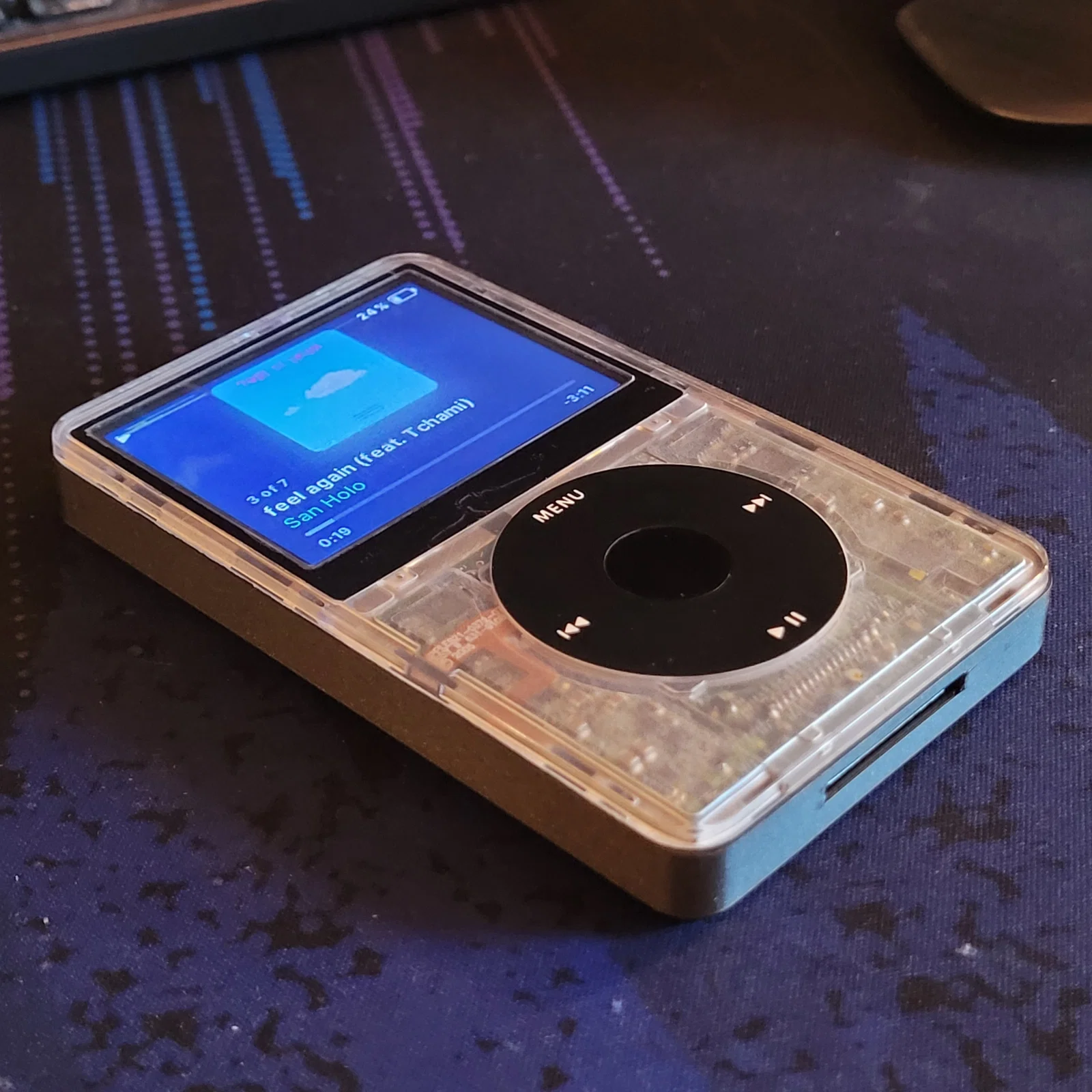

• Bonus: nếu bạn dùng faceplate trong suốt, LED của module Bluetooth sẽ hắt sáng mờ qua ngàm trên cùng phía trên màn LCD (nếu đặt module như trong ảnh). Nhờ vậy khỏi cần thêm status LED.

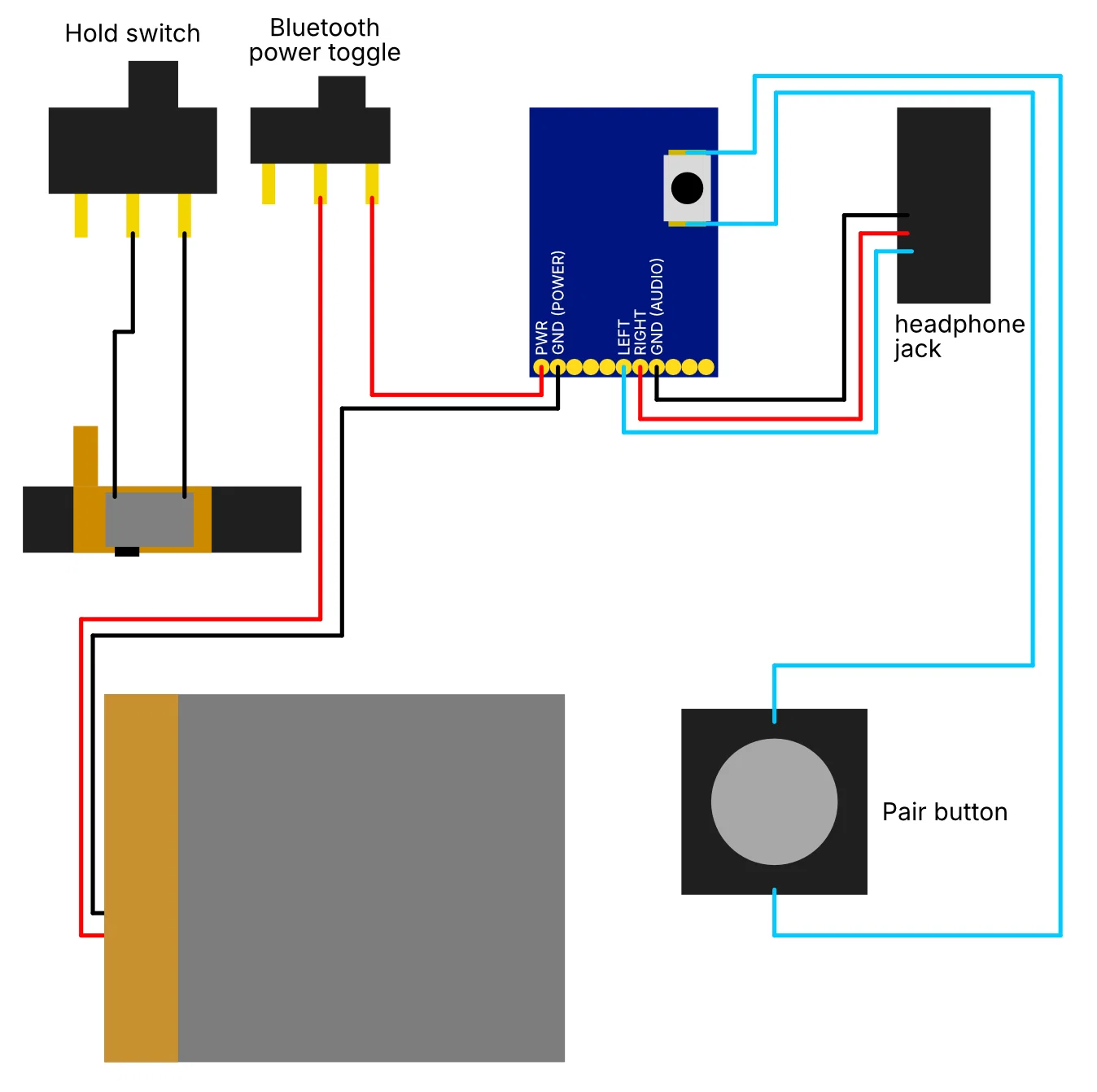

• Xem ảnh cuối để có sơ đồ cơ bản cách nối các linh kiện. Xem video của Parts Plus Pods ở 4:45 để tham khảo wiring cho headphone jack. Bạn sẽ không cần phần nhựa gắn ở đáy của headphone jack.
• Khác với Parts Plus Pods, mình làm khác phần hold switch wiring: nối dây vào chân ngoài cùng bên trái và ngoài cùng bên phải, không phải chân giữa. Và khác với trong video, TUYỆT ĐỐI ĐỪNG CẮT RỜI RIBBON CABLE KHỎI HOLD SWITCH. Họ làm vậy vì họ dùng hold switch làm công tắc Bluetooth; còn mình dùng 2 công tắc gạt riêng, nên cần giữ nguyên cả cụm hold switch.

Credits

Bản thay vỏ lưng iPod gốc của dianexis là nền tảng để mình tạo ra nắp lưng này. Không có nó chắc mình phát điên vì phải tự mò kích thước và khoảng cách của các ngàm.

Video của Parts Plus Pods về việc thêm Bluetooth cho iPod là thứ cực kỳ quan trọng để làm bản mod này. Mình khuyên bạn xem hết video trước khi thử, họ có nhiều lời khuyên hay xuyên suốt.
