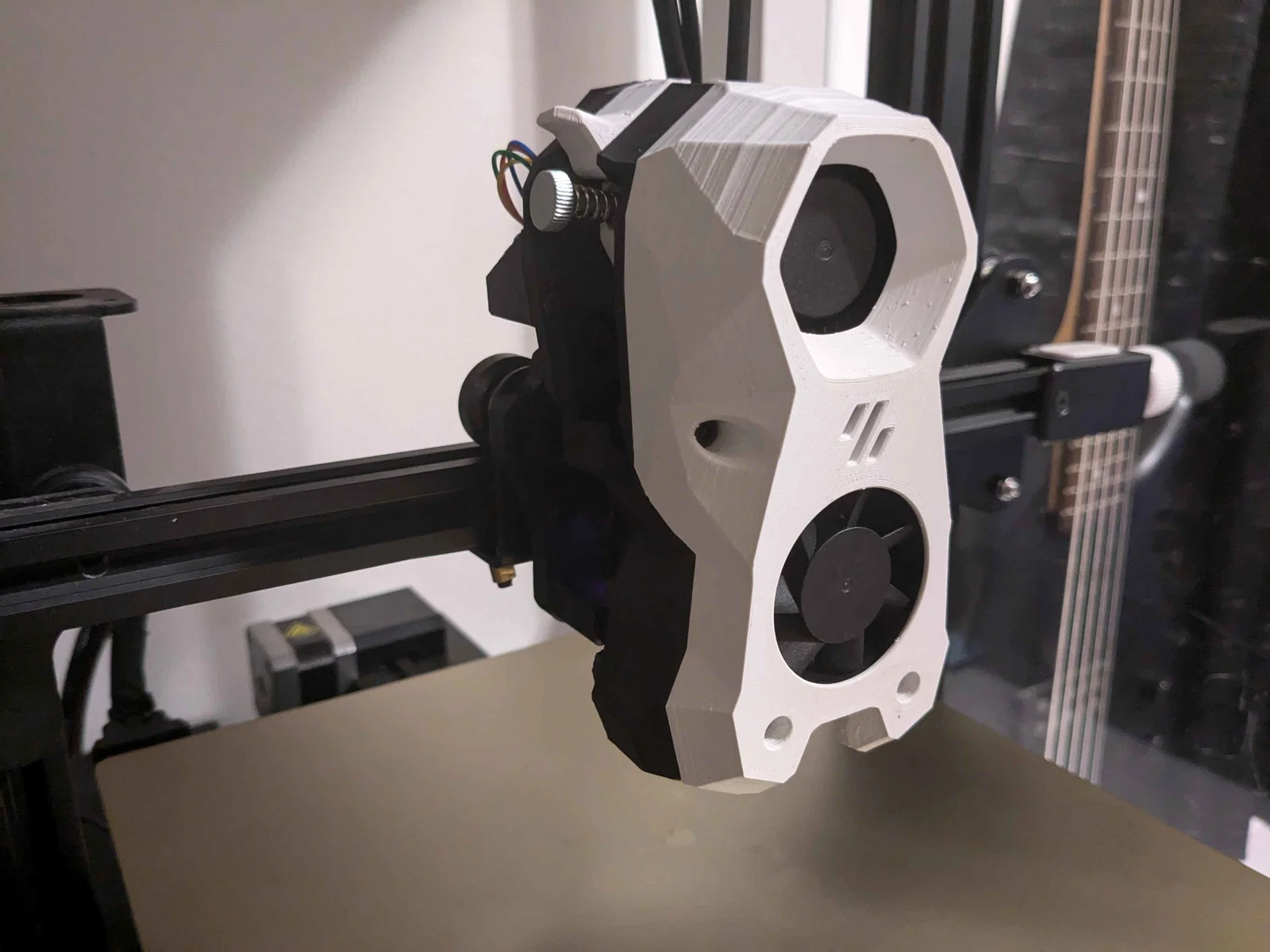

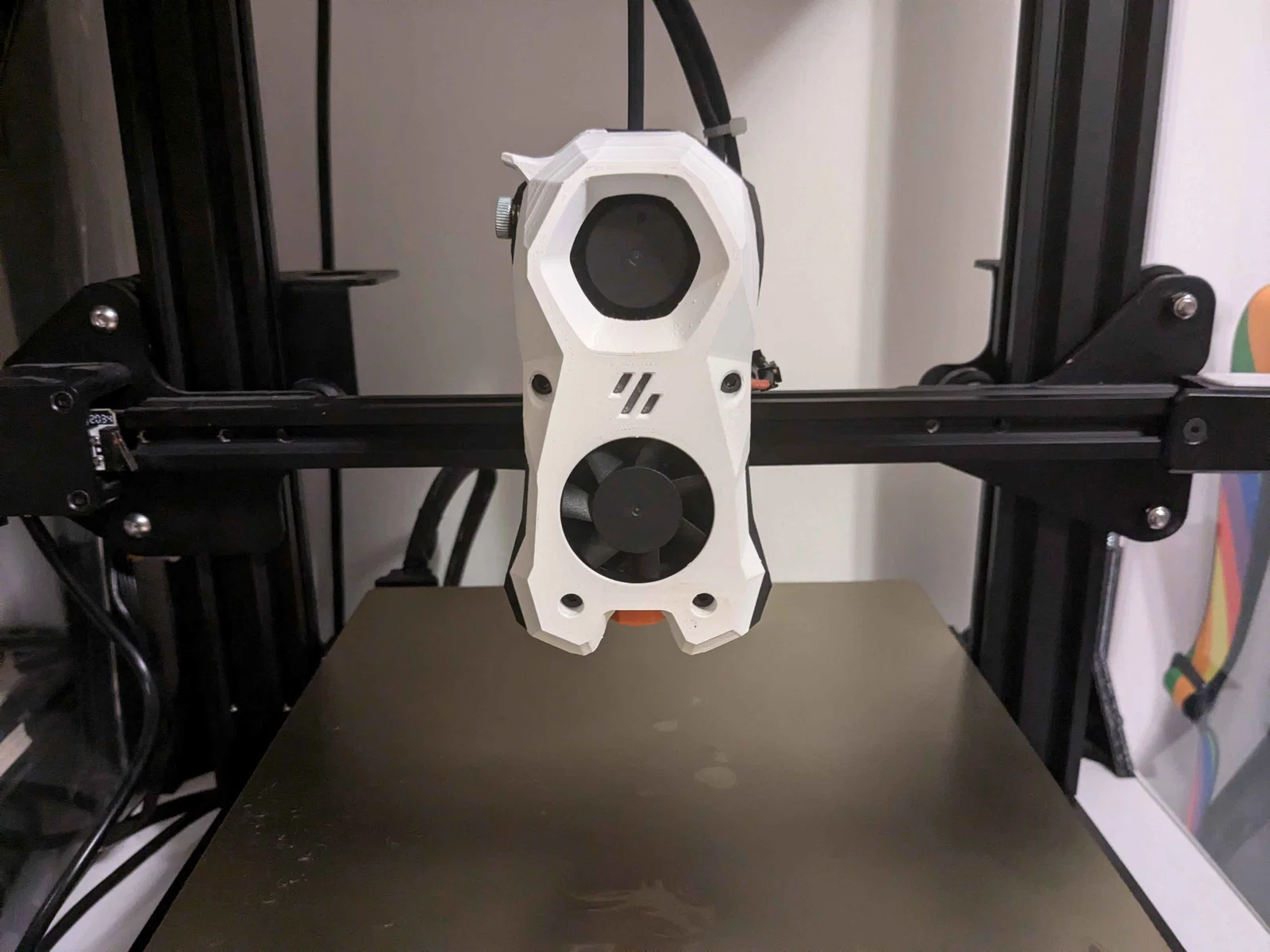

Ngàm gắn Stealthburner cho Ender 3 V2 kèm CR Touch

Bạn có thể tìm thấy thông tin về Stealthburner tại trang web của Voron: https://vorondesign.com/voron_stealthburner

Phần cứng cần chuẩn bị:

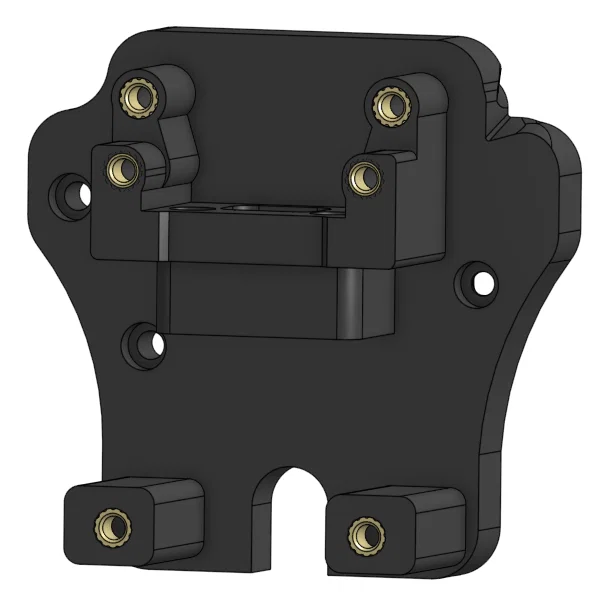

• 6 ốc cấy (threaded inserts) M3 để gắn Stealthburner vào ngàm chuyển đổi. (Xem hình đính kèm để biết vị trí lắp đặt.)

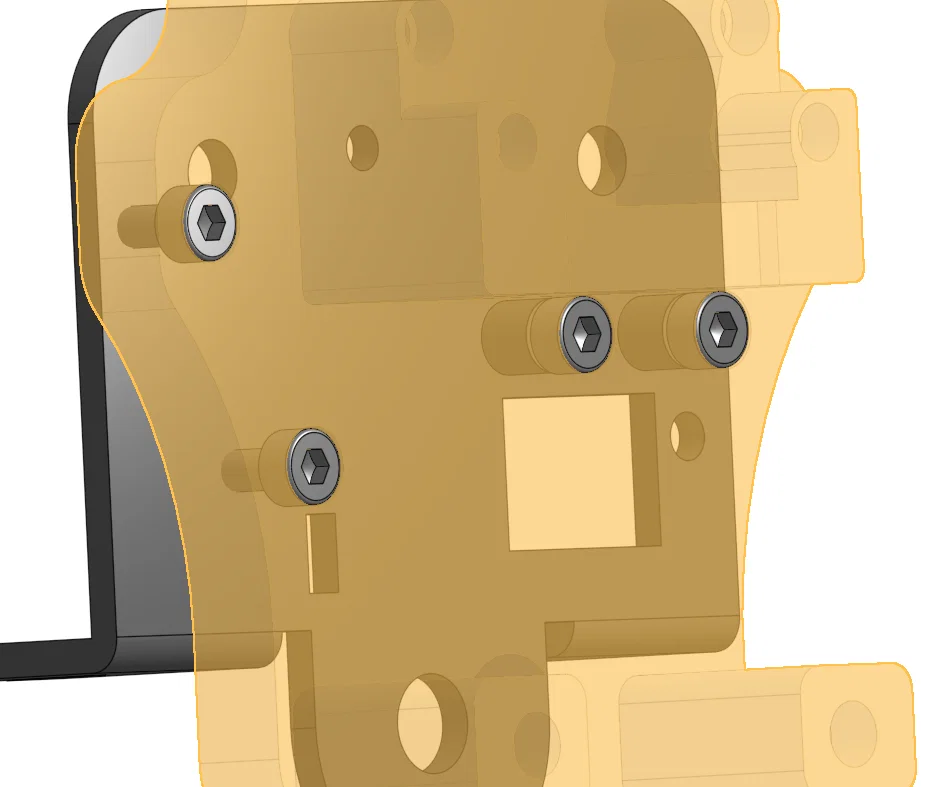

• 4 ốc M3x8 SHCS để gắn ngàm chuyển đổi vào cụm trục X của Ender 3 V2.

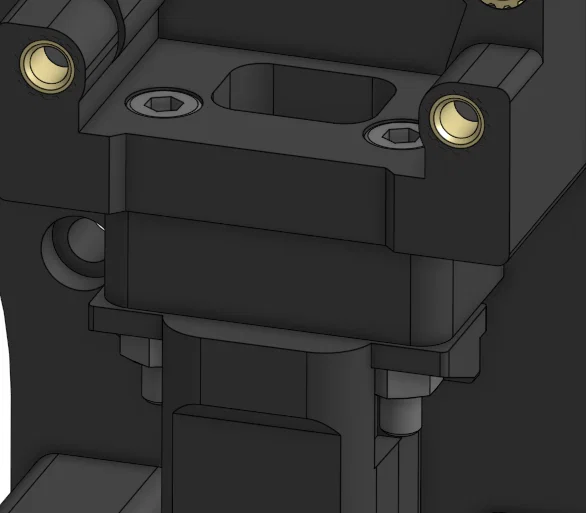

• 2 ốc M3x20 SHCS cùng đai ốc M3 để gắn CR Touch.

Tệp STEP đã được cung cấp nếu bạn muốn xem kỹ hơn vị trí lắp đặt phần cứng.

Thông số offset cho CR Touch là X: 0, Y: 22.

Hướng in hiện tại đã ổn. Bạn nên in các chi tiết này bằng nhựa ABS hoặc ASA theo khuyến nghị của Voron. (Dùng PETG cũng có thể được nhưng không được khuyến khích.)

CẢNH BÁO: Bạn sẽ bị mất khoảng 20mm diện tích in hữu dụng trên trục Y do Stealthburner nhô ra phía trước nhiều hơn so với đầu in gốc của Ender 3 V2. Hãy đảm bảo bạn thiết lập đúng position_max trên tất cả các trục để tránh gây hư hỏng cho máy in.
