Cơ cấu Lift & Turn Parking Brake Airbus A320

Tác giả MANTOGA_180331

Lượt tải
604
Lượt thích
57
Lượt coi
3.219
Bản remix
1

File 12 20,5 MB

  • Parking_Brake_ma23-Top_Spring_Guide_1776502721.stlSTL · 30,2 KB
  • Parking_Brake_ma23-Top_Shaft_Guide_1776502722.stlSTL · 41,7 KB
  • Parking_Brake_ma23-TopPlate_1776502723.stlSTL · 73,3 KB
  • Parking_Brake_ma23-Bearing_Carrier_1776502724.stlSTL · 793 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

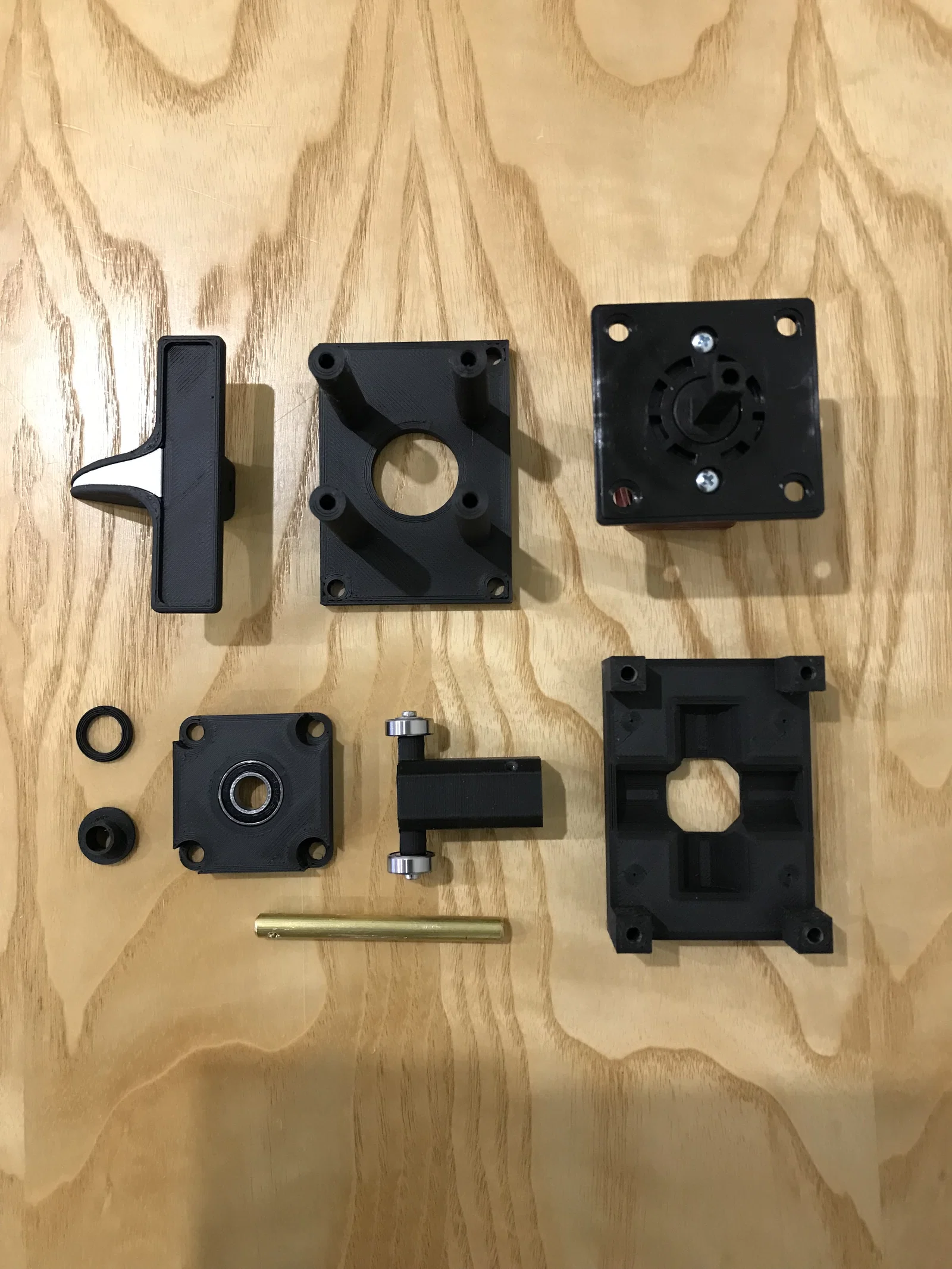

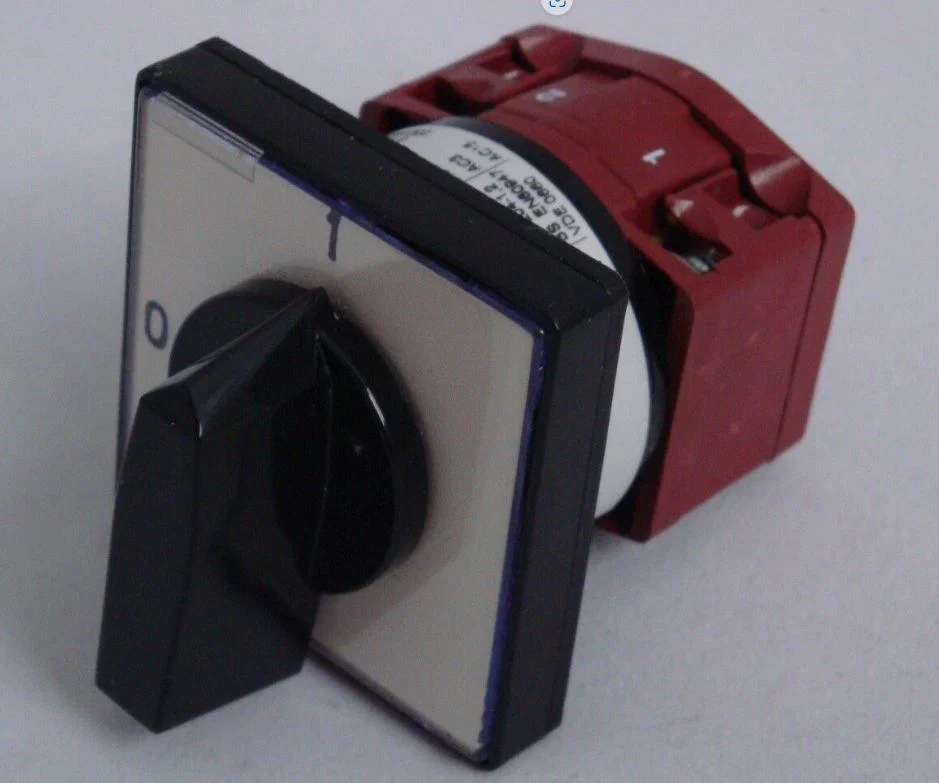

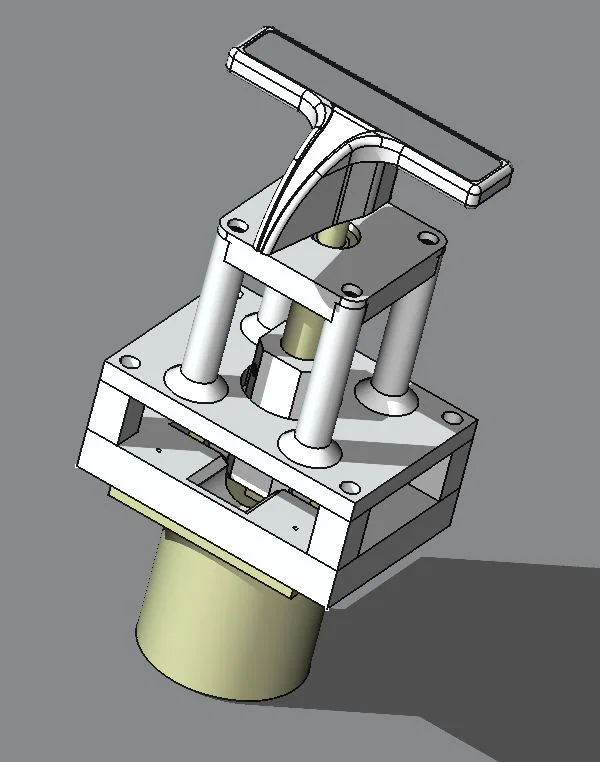

Bộ gồm 6 chi tiết để tạo chuyển động lift and turn cho tay Parking Brake của Airbus. Dùng được với 90 degree Cam Switch 20A 1 Pole ON/OFF 90 (như hình) và có thể tìm mua online.

Thiết kế để dùng chung với model tay PARK BRK của mình:

Phần bearing carrier in PETG, 100% infill để đảm bảo độ cứng.

Các phần còn lại in PLA, 0.15 layer height, 50% infill. 5 perimeters để tăng độ bền.

Phụ kiện cần thêm:

  • 2 vòng bi kín (sealed bearings) cho cơ cấu lift and turn: 12mm OD, 5mm ID, dày 4mm
  • 1 vòng bi kín cho đỉnh trục chính: 16mm OD, 8mm ID, dày 5mm
  • Trục kim loại 6mm, dài 70mm
  • Lò xo nén (compression spring) đường kính 8mm
  • Vít hãm 3mm (grub screws)
  • Vít 3mm và 4mm

11/24 - Đã thêm file STP theo yêu cầu của một bạn dùng.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stepstl
Số file mô hình
12
Tổng dung lượng
20,5 MB
File lớn nhất
7,1 MB
