Thanh Rail Bảo Vệ Hai Bên Cho Xiegu G90

Intro

Mình muốn làm một bộ khung bảo vệ/side rails gọn mỏng cho con Xiegu G90 của mình mà tìm hoài trên mạng không thấy mẫu nào hợp ý. Vậy nên mình tự đo đạc rồi thiết kế luôn.

Design Principles

Slimline – không chiếm quá nhiều không gian nhưng vẫn bảo vệ được máy khi mang đi/đang sử dụng trong shack hoặc ngoài thực địa.

Kích thước đủ nhỏ để in vừa trên printbed trong một lần.

Đơn giản để in mà không cần supports.

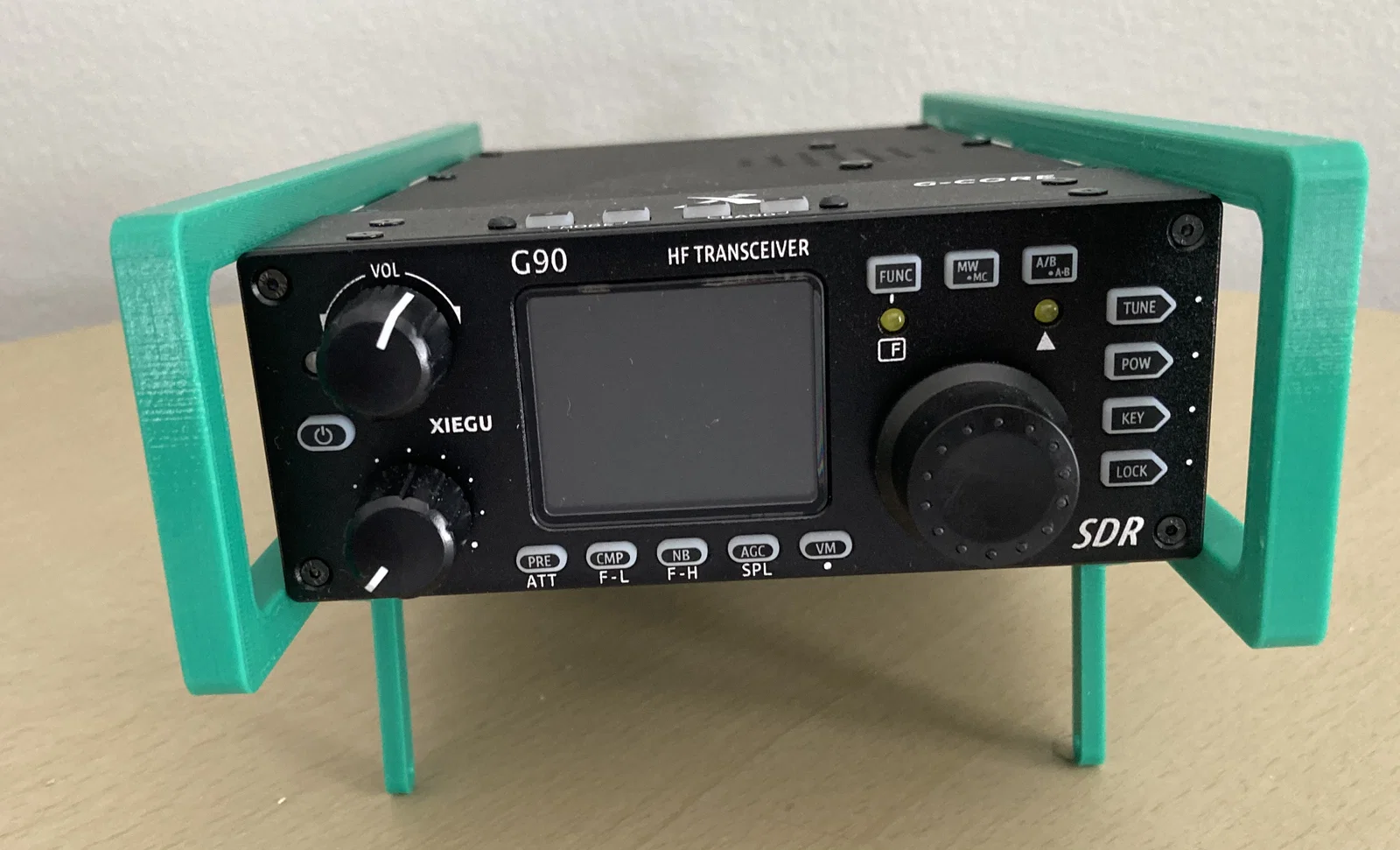

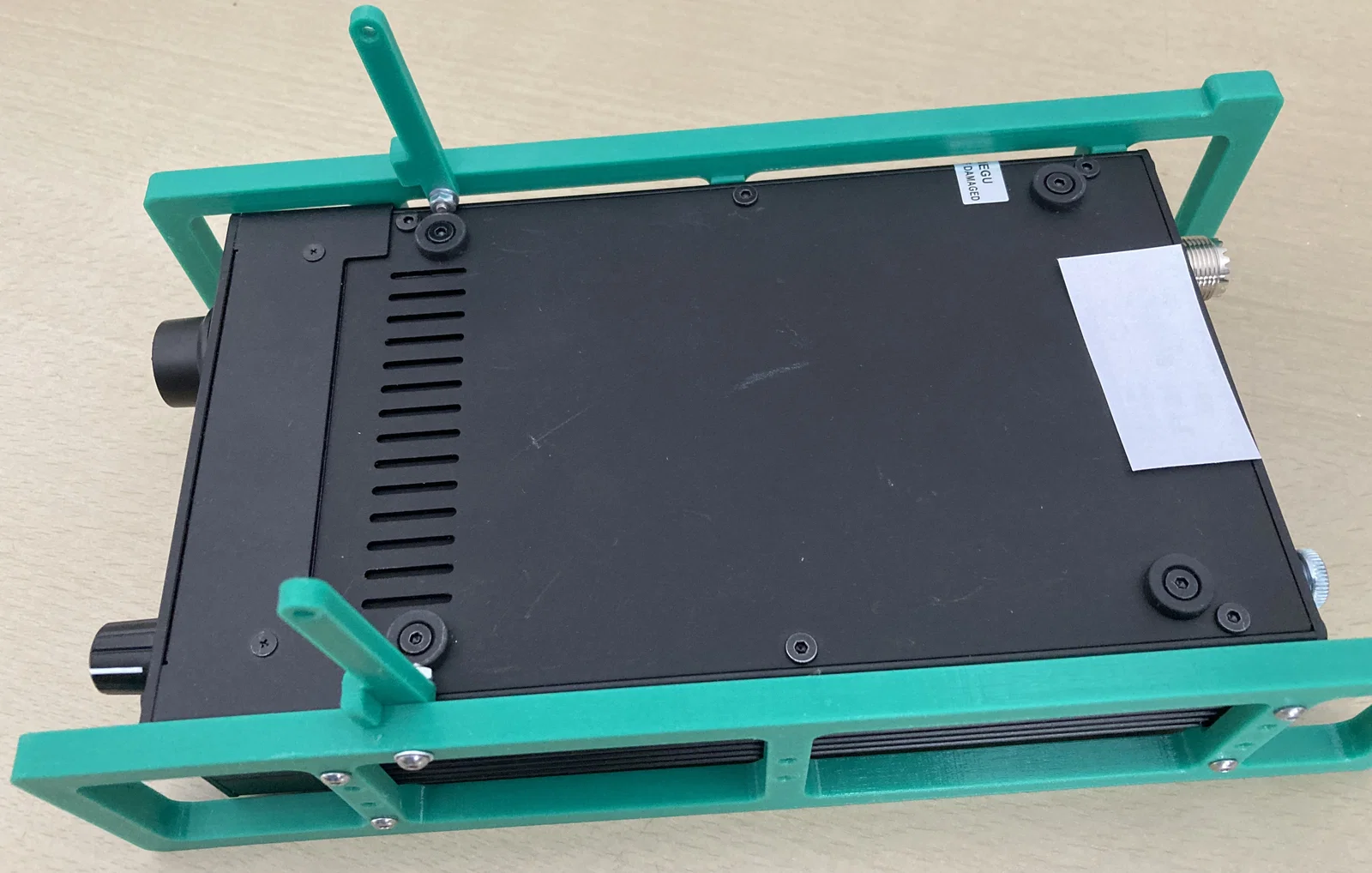

Có chân gập nhỏ để kê nâng phần trước của radio.

The Design

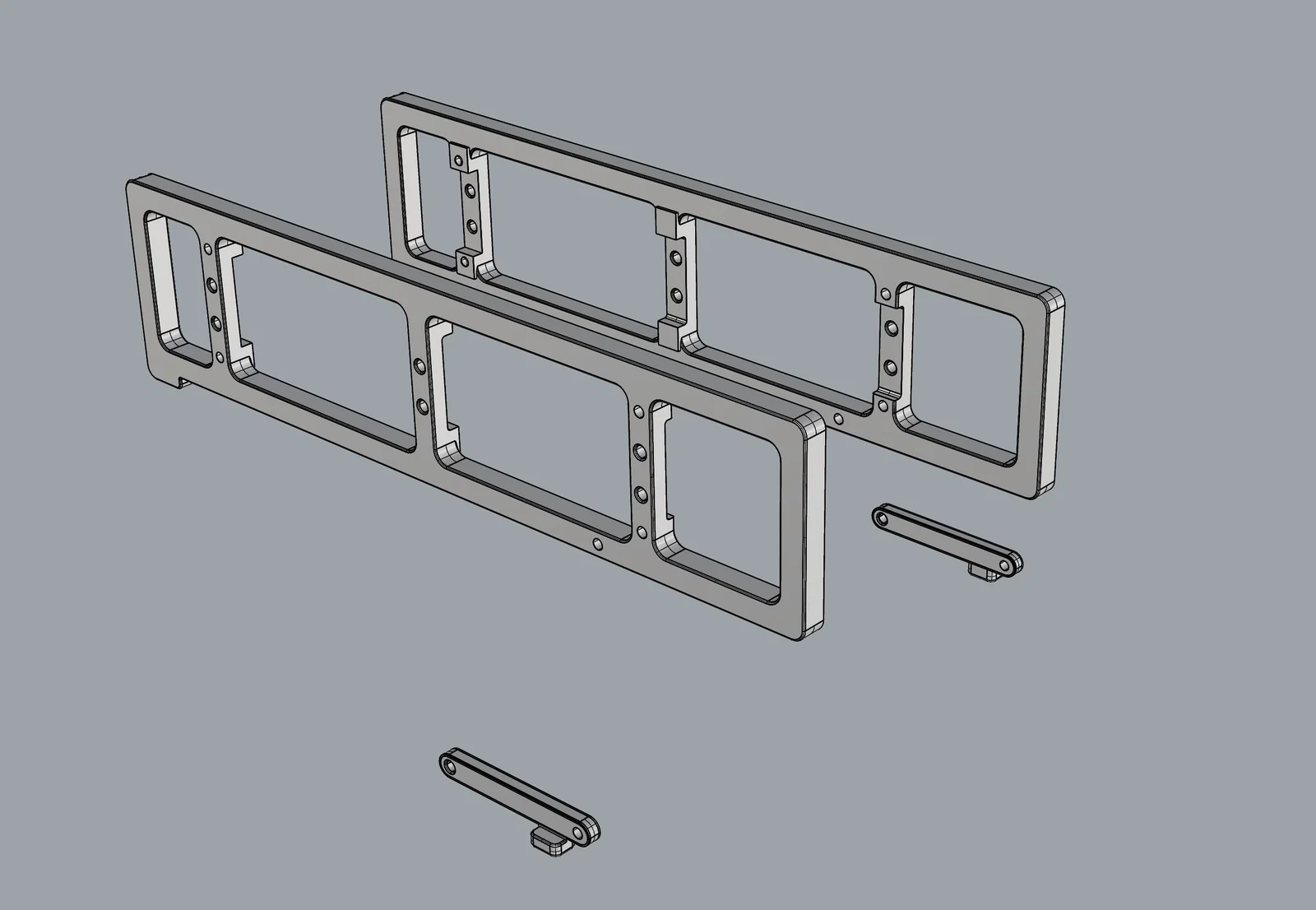

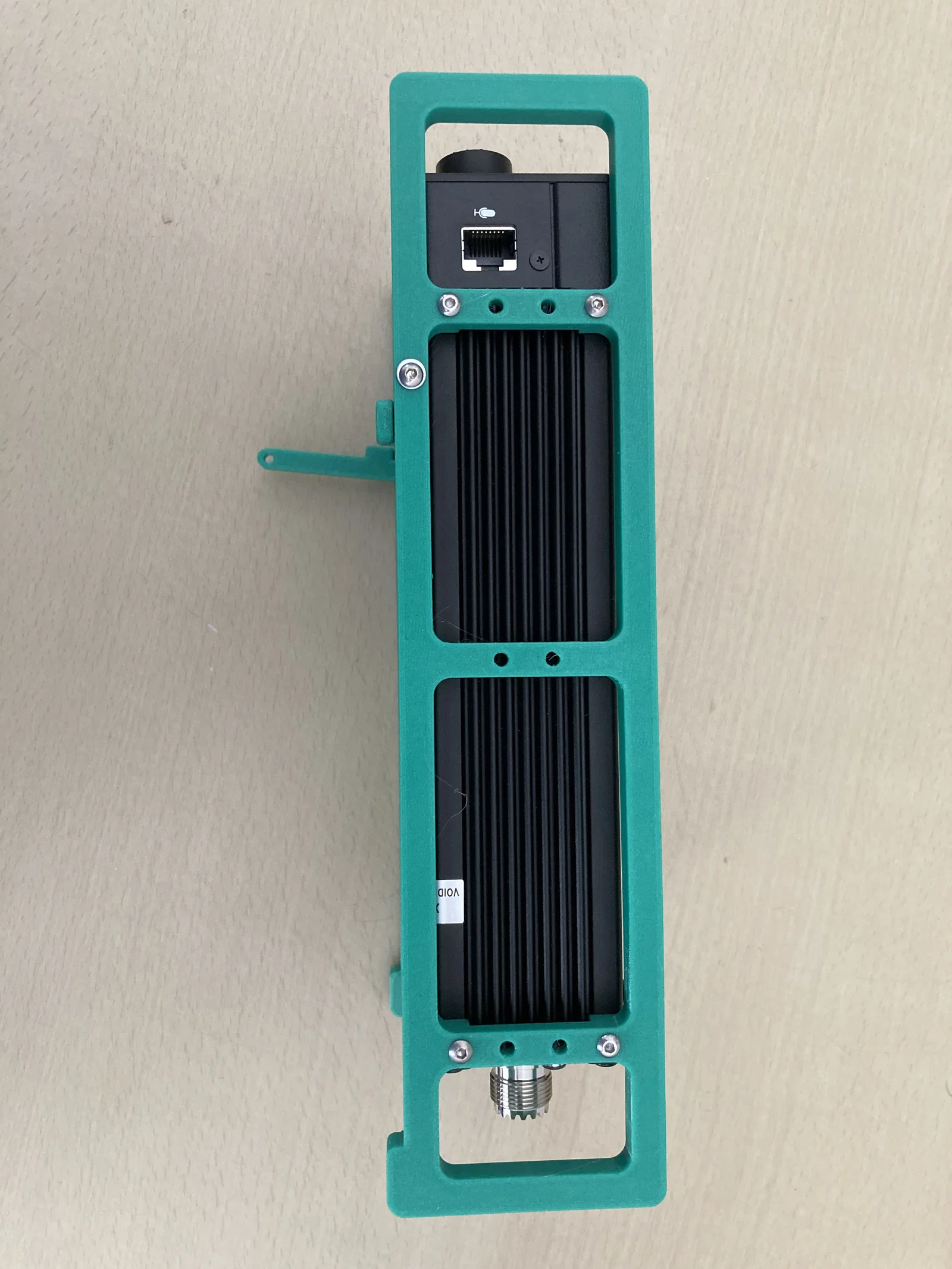

Sau vài lần chỉnh sửa và canh lại vị trí lỗ, mình ra được bản như vầy:

Khoảng 260mm (L) x 140mm (W) x 65mm (H)

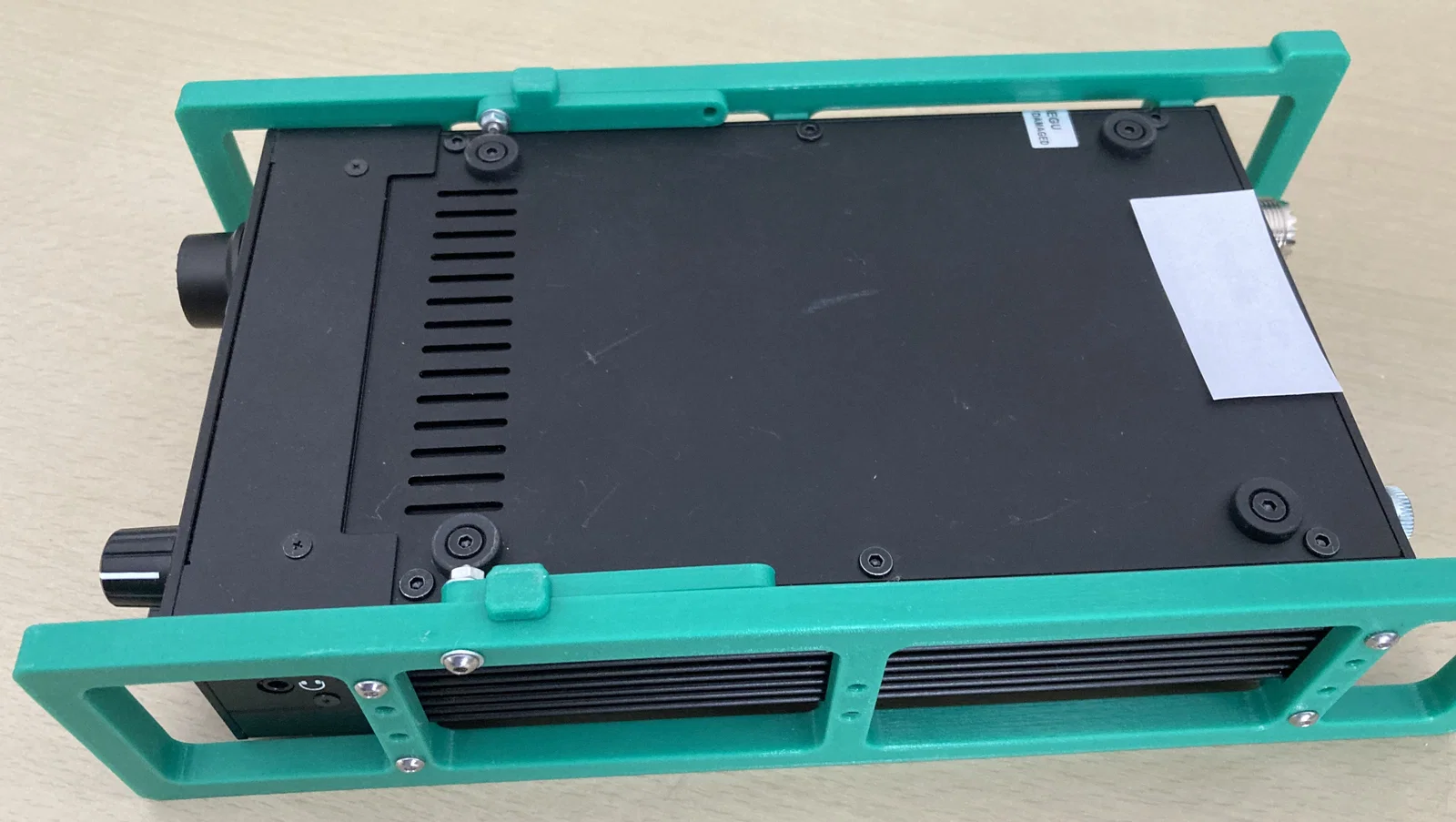

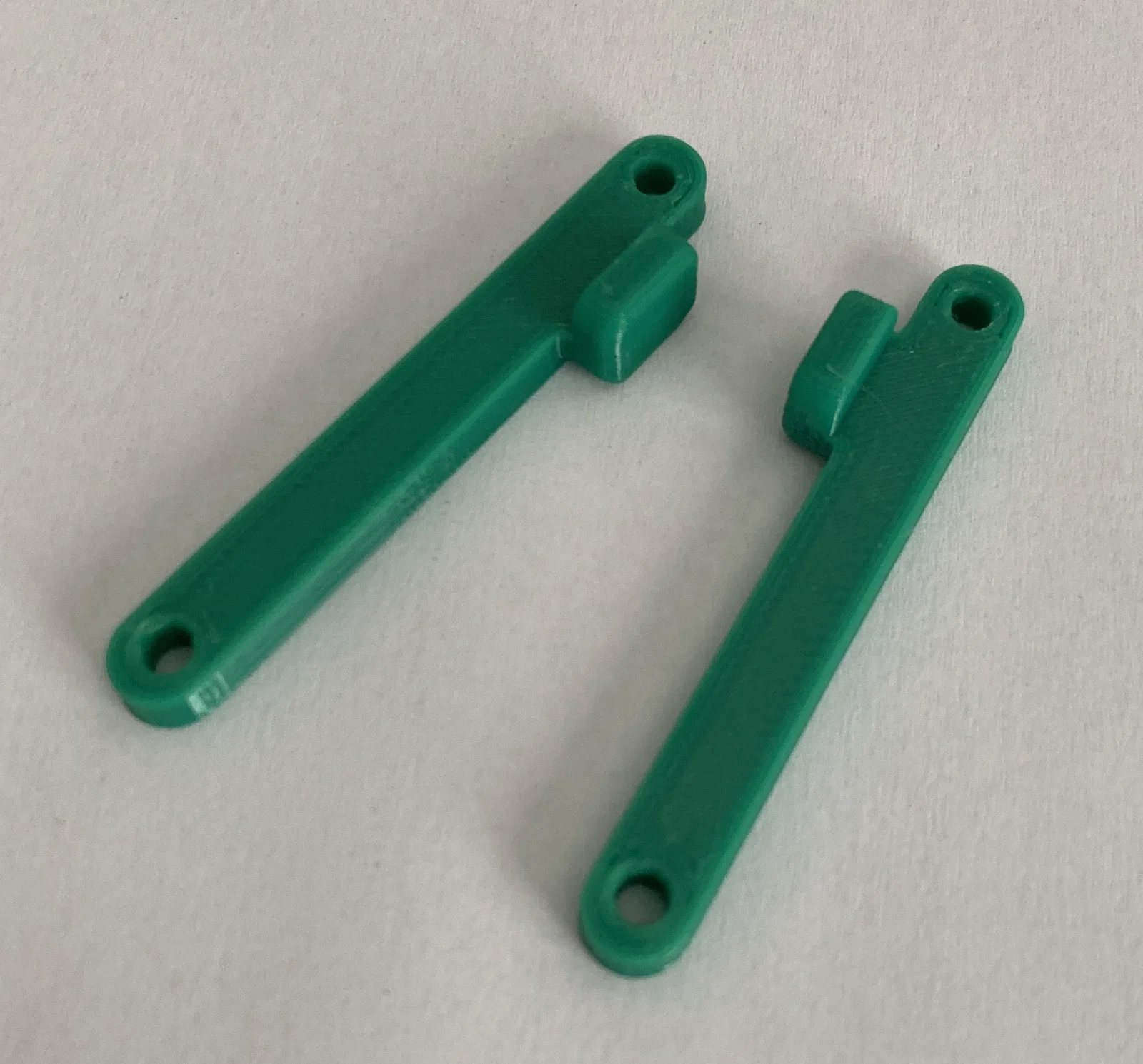

Chân gập cao khoảng 50mm và có thể gập gọn vào phía dưới radio

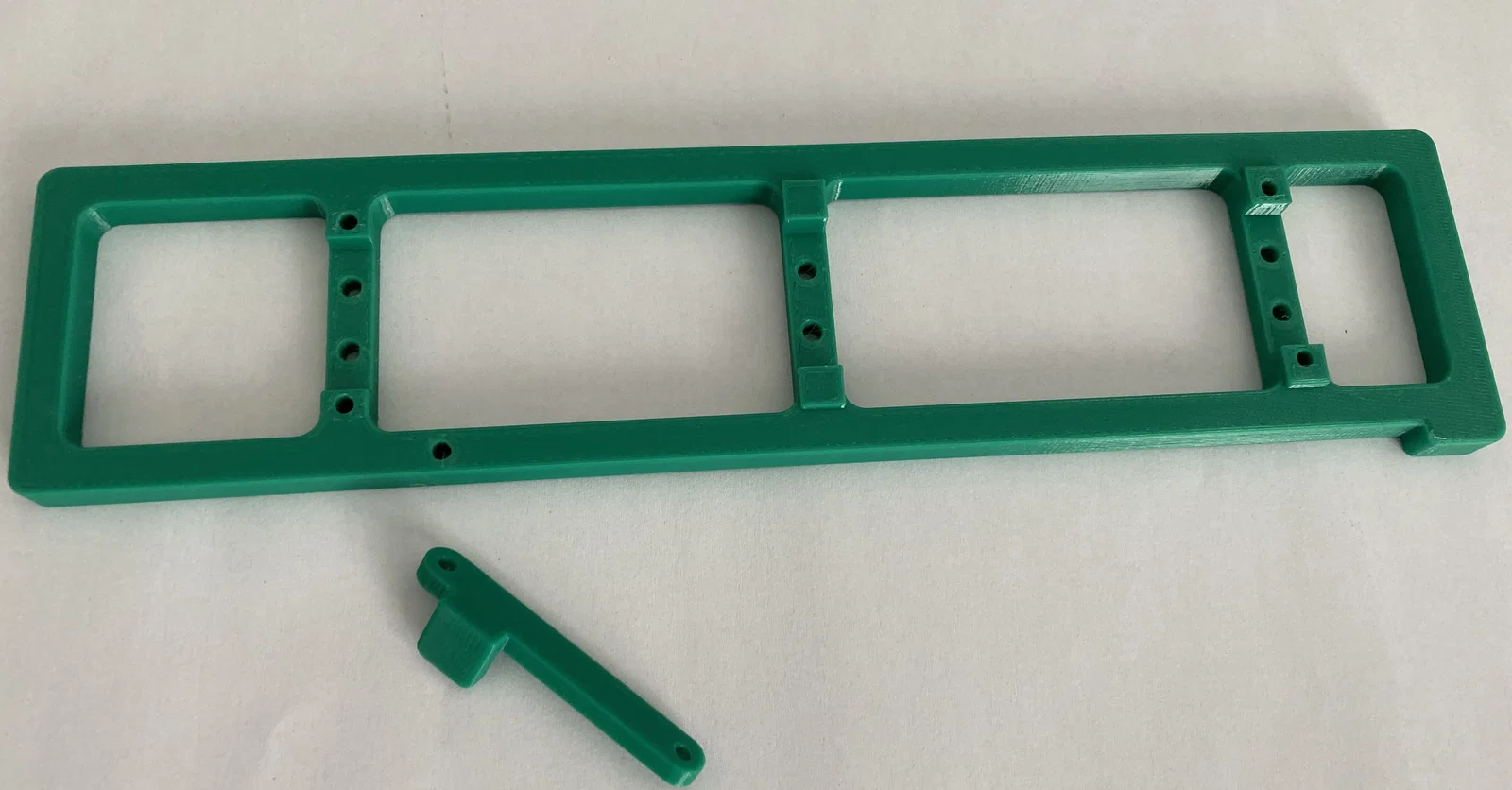

Khung cơ bản là dạng vuông 8mm x 8mm.

Các phần gồm:

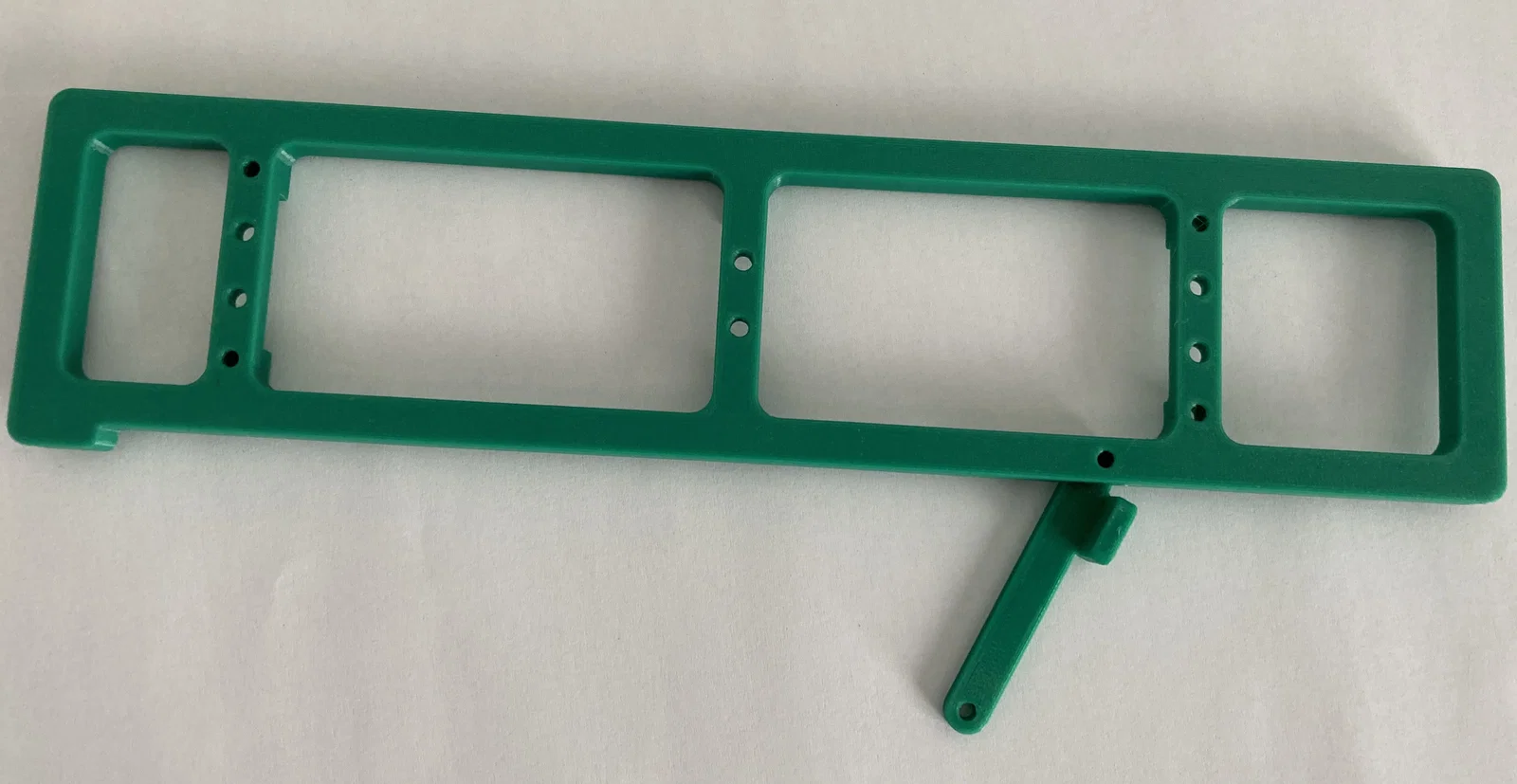

Left Frame, Right Frame, và Legs.

4 x ốc máy M3x12mm cho khung

2 x M3x16mm

4 x long đen (washers) M3

2 x đai ốc M3 Nylock cho phần chân

Printing

Mình in bằng PETG, infill Gyroid 20% và 3 perimeters để được cứng cáp hơn chút.

Mỗi bên side in mất khoảng 3 tiếng trên con Prusa MK3S+ cũ của mình.

Hy vọng giúp được anh em đang xài G90 – chúc vui.

73 de ZS1RED
