Hộp công tắc nguồn IEC C14 gắn DIN rail

[EN]

Mô tả

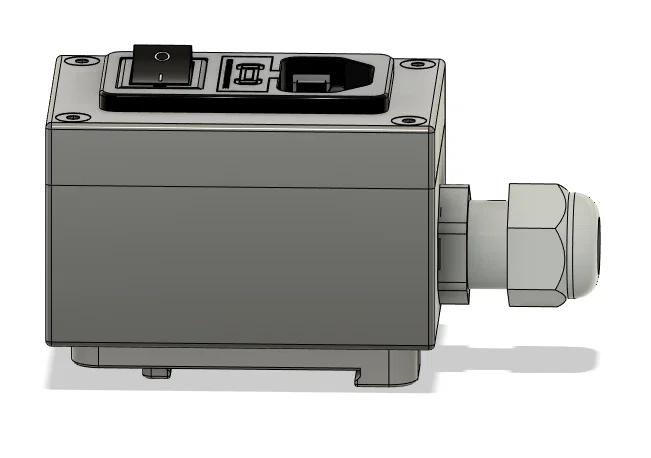

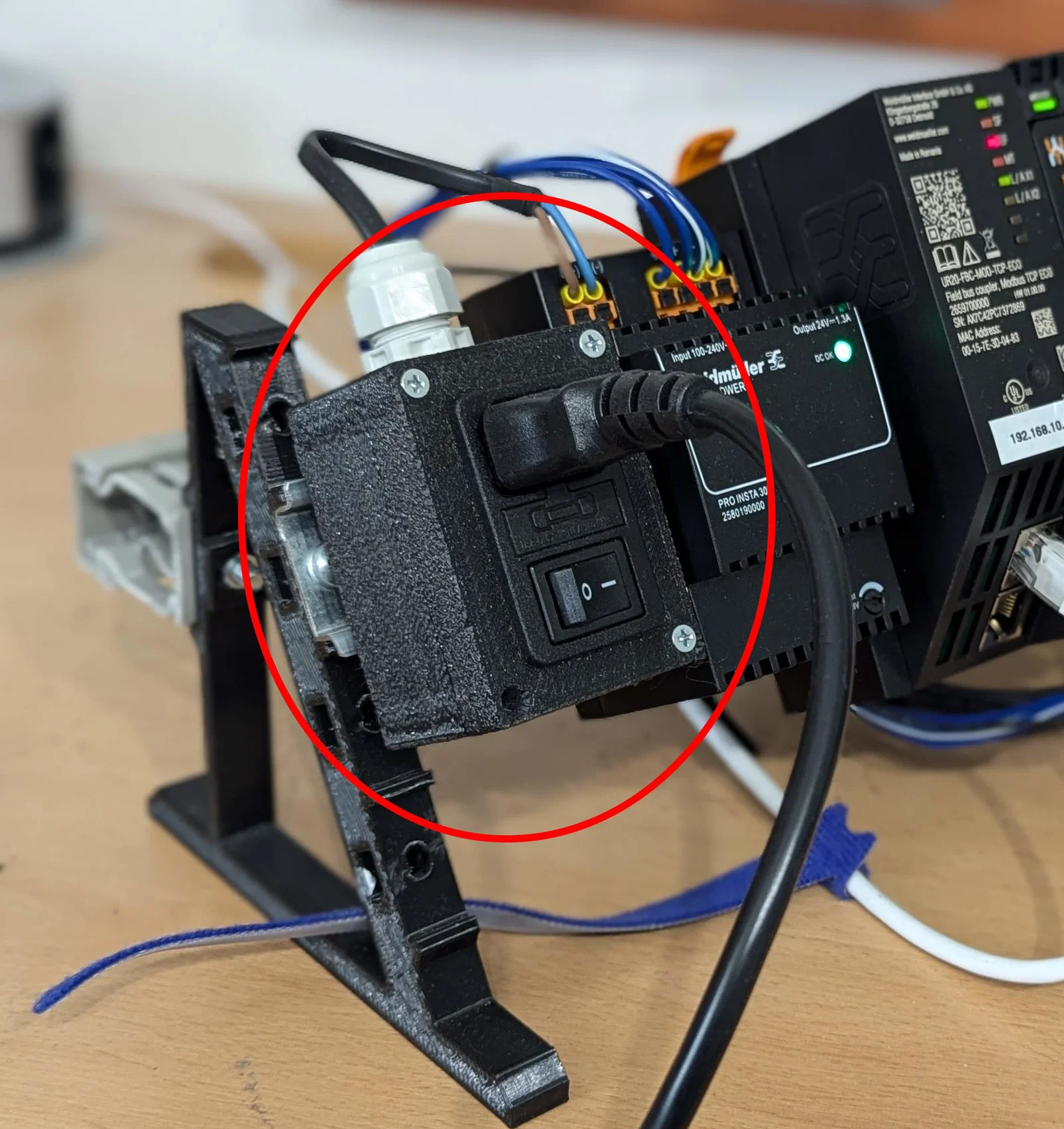

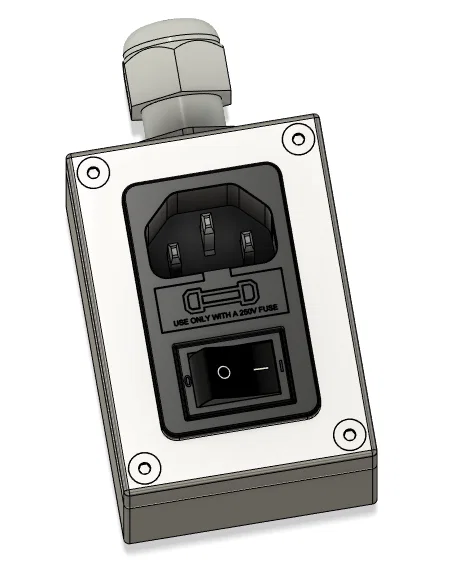

Hộp vỏ gắn DIN rail cho ổ cắm IEC có công tắc và cầu chì.

Mẫu này dùng

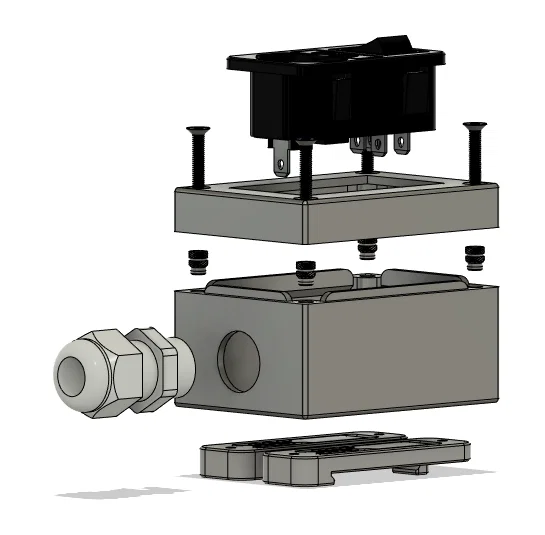

Danh sách vật tư (Bill of material)

• Tất cả chi tiết in nằm trong file Switch Box DIN Rail.3mf - 1 bộ.
• JR-101-1-FRSG-02 - Un-Filtered IEC Power Entry Module, IEC C14, IEC C14, 10 A, 250 VAC, 2-Pole Switch - 1 cái
• Cable gland PG9 - 1 cái
• Threaded heat inserts M4 - 4 cái
• Vít đầu chìm M4x16 để cố định nắp - 4 cái

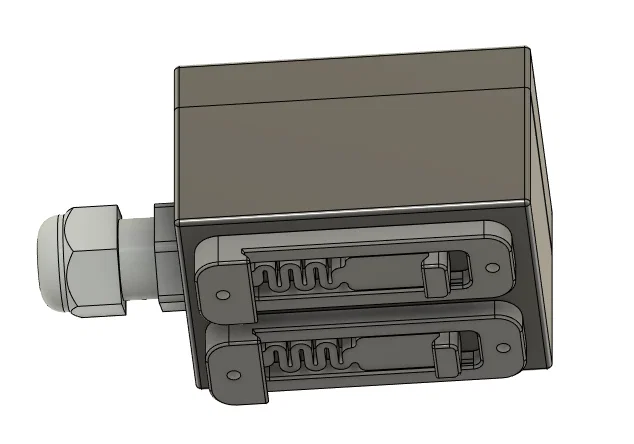

• Vít đầu bằng M3x6 để cố định DIN rail brackets - 4 cái. Vít được vặn trực tiếp vào nhựa

Tất cả chi tiết in được in bằng PETG

Lịch sử thay đổi

10.11.2024

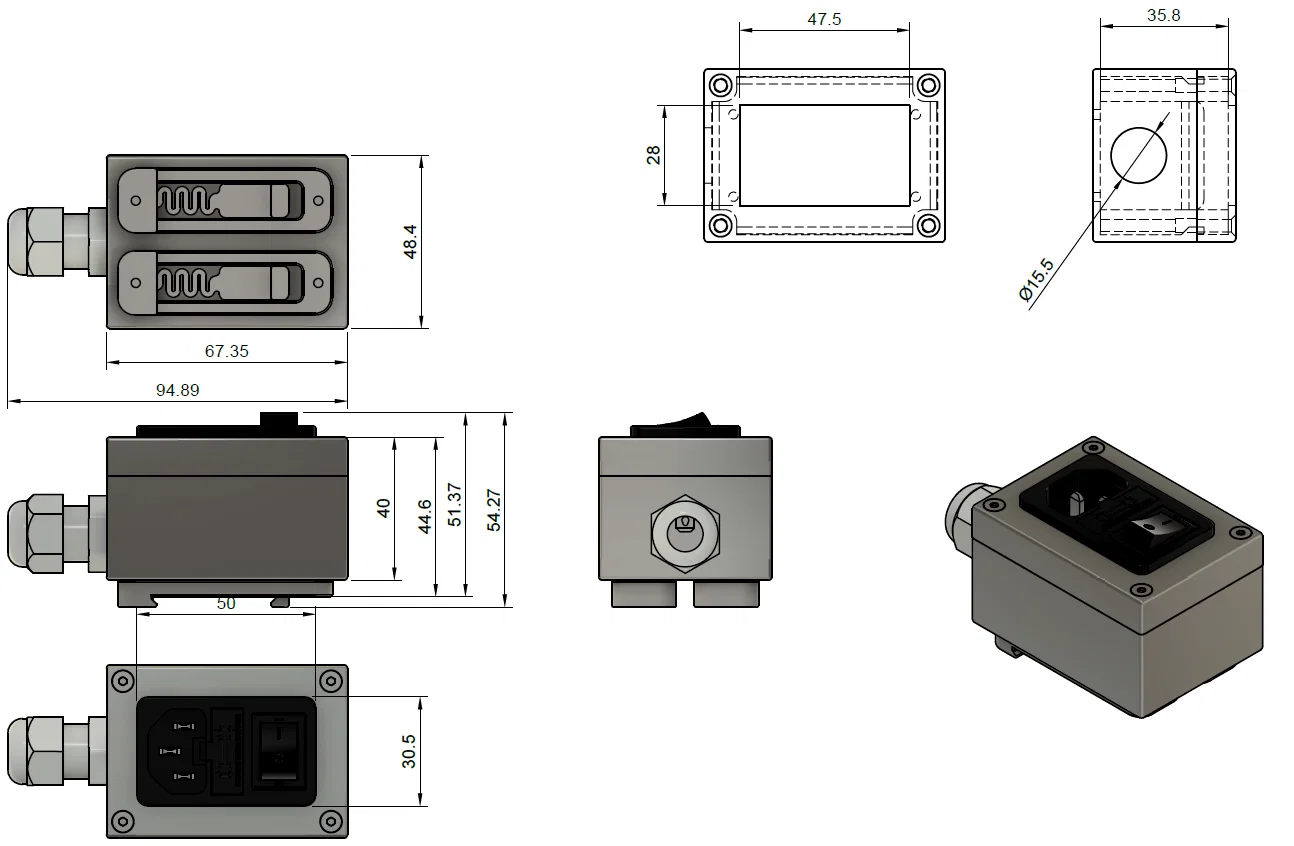

Đã thêm kích thước phần khoét cho ổ cắm IEC và cable gland vào bản vẽ

[CZ]

Popis

Hộp cho ổ cắm IEC có công tắc và cầu chì, thiết kế để gắn lên DIN rail.

Mẫu này dùng

Seznam materiálu

• Tất cả chi tiết in được nằm trong file Switch Box DIN Rail.3mf - 1 bộ.
• JR-101-1-FRSG-02 - IEC Vstupní Modul bez Filtru, IEC C14, IEC C14, 10 A, 250 VAC, 2-Pólový Spínač - 1 cái
• Kabelová vývodka PG9 - 1 cái
• Závitové vložky M4 do plastu - 4 cái
• Vít đầu chìm M4x16 để gắn nắp - 4 cái
• Vít M3x6 để gắn DIN rail bracket - 4 cái. Vít được vặn trực tiếp vào nhựa

Tất cả chi tiết in mình in bằng PETG

Seznam změn

10.11.2024

Đã thêm kích thước phần khoét cho ổ cắm IEC và cable gland
