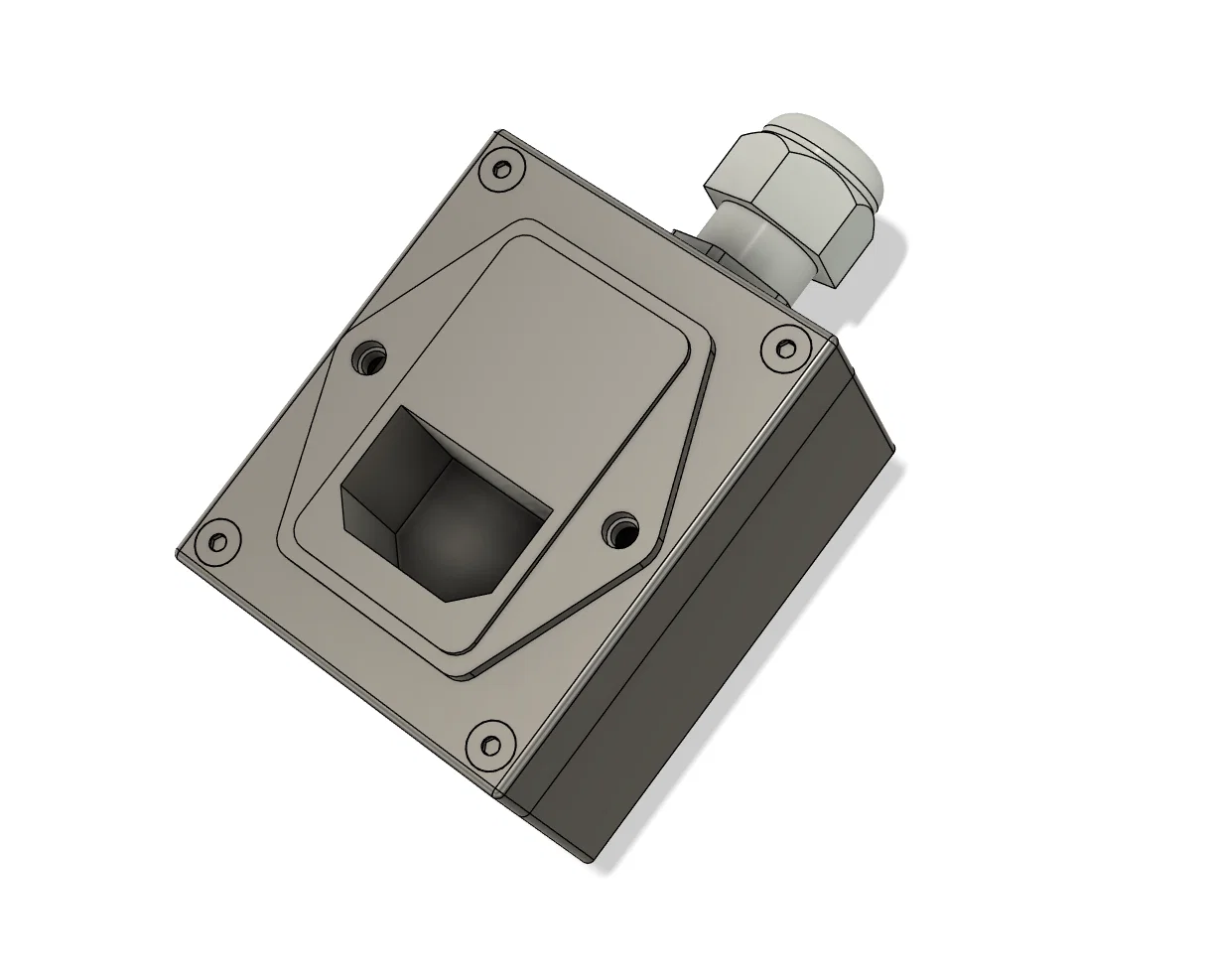

Hộp công tắc nguồn IEC C14 (bắt vít ngang) gắn thanh ray DIN

Mô tả

Hộp gắn thanh ray DIN cho ổ cắm IEC có tích hợp công tắc và cầu chì.

Mẫu này sử dụng .

Đây là bản remix từ mẫu IEC V14 PSU Switch Box của Saso.

Danh sách linh kiện (BOM)

• Tất cả các bộ phận in 3D: 1 bộ nắp trên và dưới, 2 giá đỡ thanh ray DIN.
• Module nguồn IEC C14, 10A, 250 VAC, công tắc 2 cực: 1 cái.
• Ốc siết cáp PG9: 1 cái.
• Heat insert ren M4: 4 cái.
• Ốc đầu bằng M4x16 để cố định nắp: 4 cái.
• Ốc đầu phẳng M3x6 để gắn giá đỡ thanh ray DIN: 4 cái (bắt trực tiếp vào nhựa).
• Ốc đầu tròn hoặc đầu lục giác M3x10 cho module nguồn IEC: 2 cái.
• Đai ốc M3 cho module nguồn IEC: 2 cái.

Tất cả các bộ phận in 3D đều được in bằng nhựa PETG.

Nhật ký thay đổi

10.11.2024 Đã thêm kích thước của ổ cắm IEC và các lỗ khoét cho ốc siết cáp vào bản vẽ.

28.05.2026 Đã chỉnh sửa để phù hợp với cụm đầu nối và công tắc lớn hơn một chút với các lỗ bắt vít nằm ngang.
