Kệ đôi AMS Bambu Labs 2 tầng V3/V5/V6 (cho từ 3 AMS trở lên)
Bản remix thêm chống đỡ giữa dạng đôi (trái/phải) cho kệ AMS 2 tầng khi xếp 3–4 bộ AMS, giúp chỉ cần 2 thanh 2020 ở giữa và kệ cứng hơn. Lỗ 2020 vuông 20.2mm, hỗ trợ V3/V5 và cập nhật V6.
Mô tả

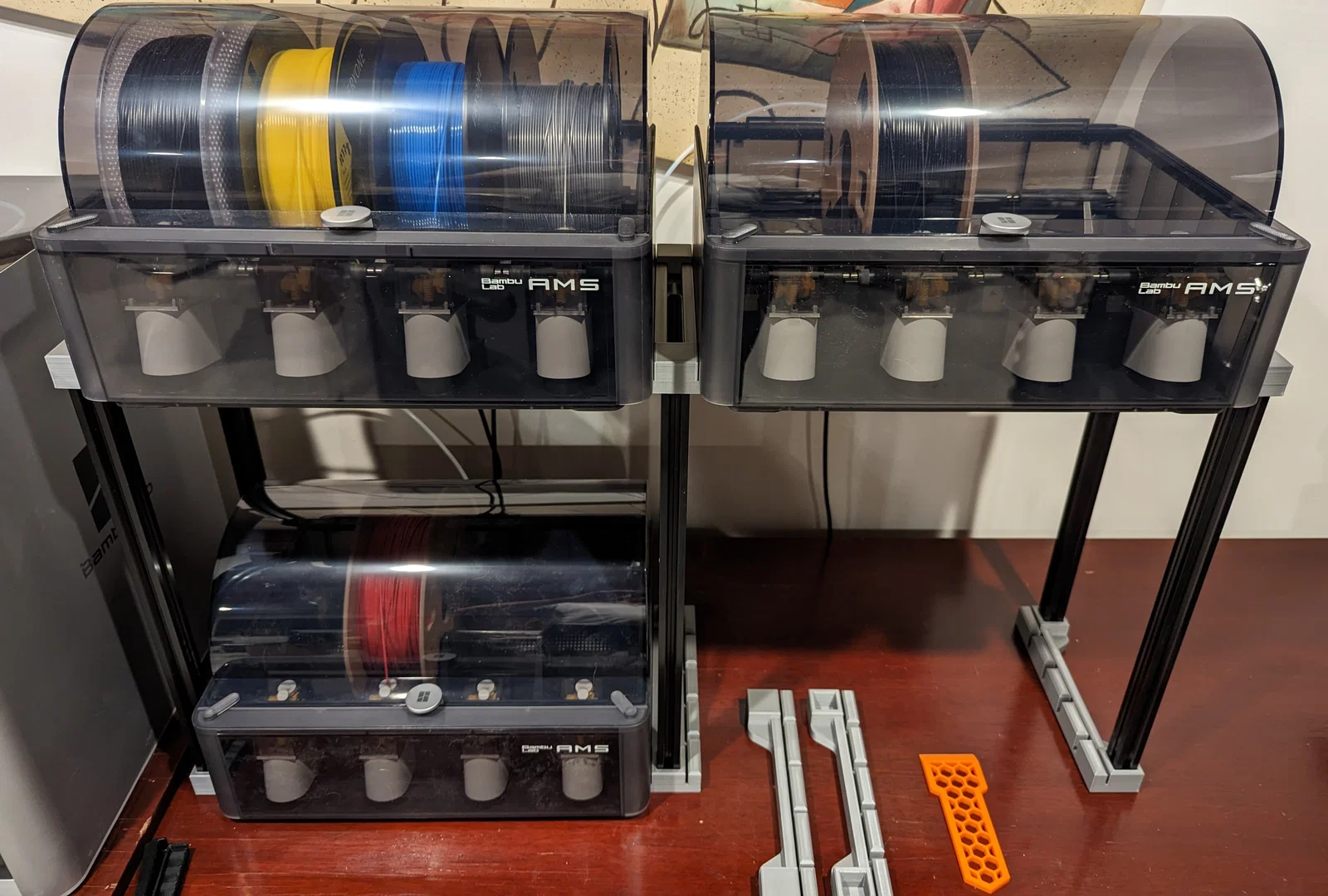

Phần chống đỡ giữa cho kệ AMS này giúp bạn chỉ cần dùng 2 thanh nhôm định hình 2020 ở phần trung tâm khi xếp chồng 3 hoặc 4 bộ AMS. Nhờ vậy kệ cũng cứng cáp hơn. Tất cả các lỗ cho 2020 đều là hình vuông 20.2 mm, mình in bằng PETG thấy vừa và ổn. Kết hợp với phần bên trái và bên phải từ hoặc mẫu này để hoàn thiện kệ.
Vui lòng xem mẫu này để biết kích thước khoảng cách (spacing) cho phiên bản V3.

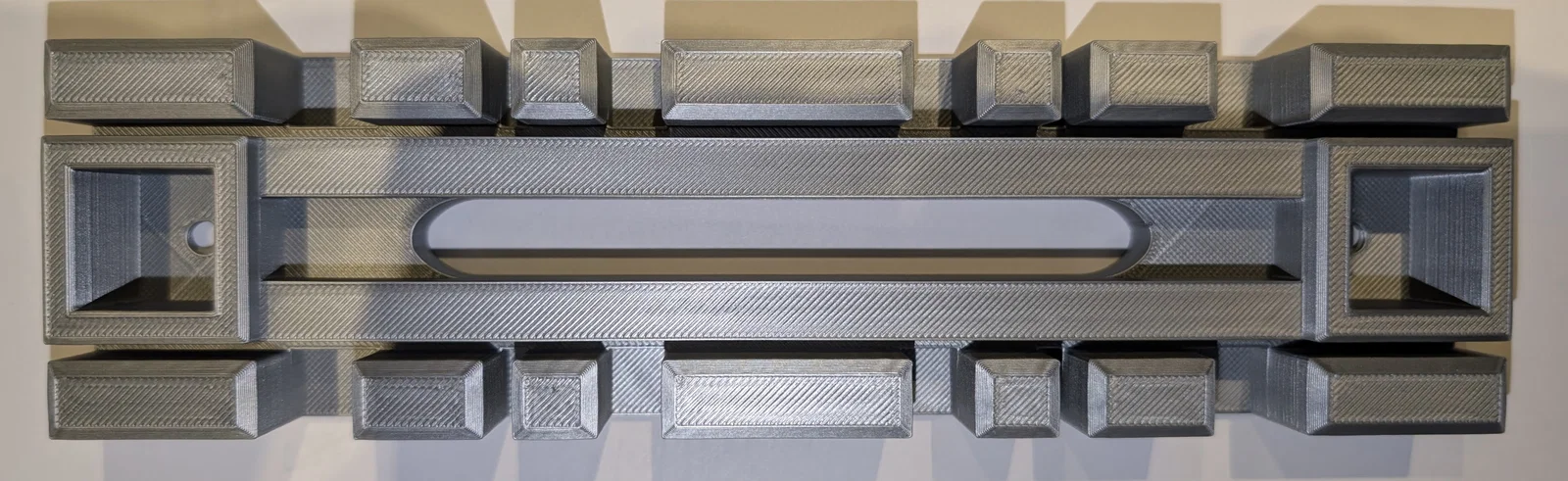

Các hốc (pockets) cho V5 xấp xỉ 39mm, 48mm, 46mm, 48mm và 34mm tính từ trước ra sau.
Có hai phiên bản: bản V3/V3 dùng khi cả hai bên đều là AMS phiên bản V3. Và một bản upper với AMS V5 bên trái và AMS V3 bên phải.

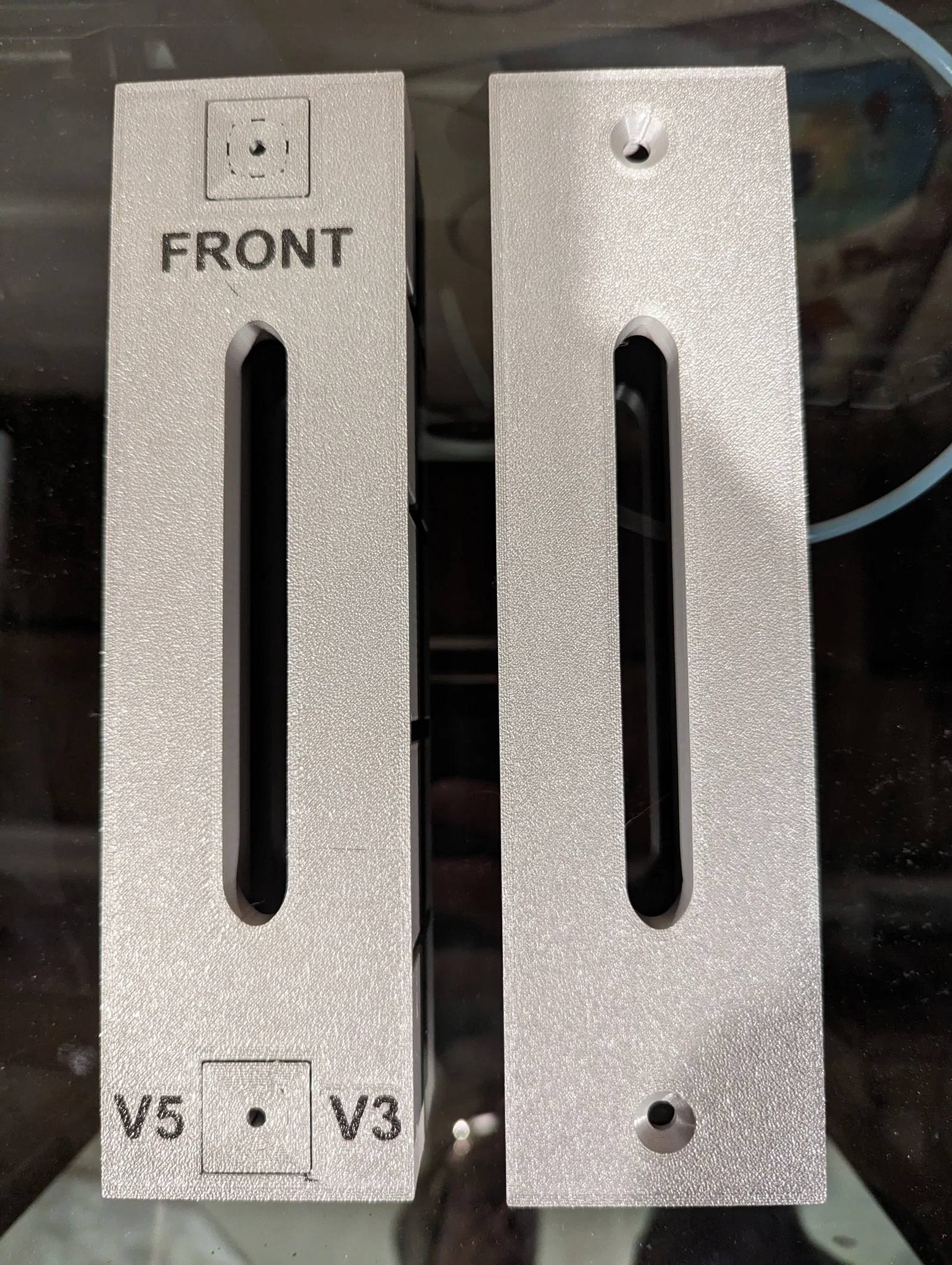

Bản V5/V3 có một phiên bản có nhãn (labels) và một phiên bản không nhãn. Bản có nhãn in trên Bambu X1 rất dễ.

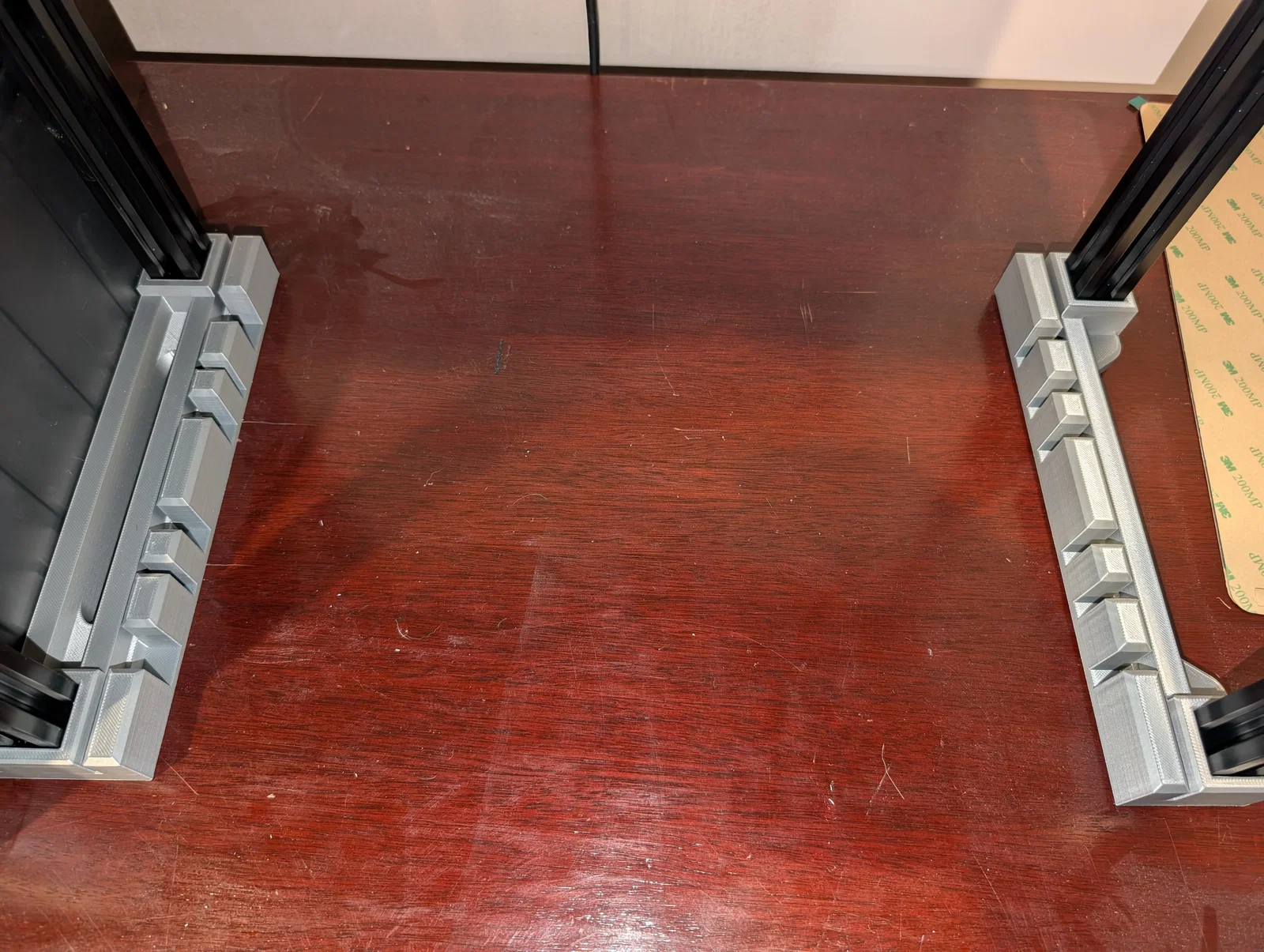

MỚI Tháng 11/2024: Mình thêm một AMS nữa vào tháng 10/2024 và bản này chỉ có 3 hốc ở mặt dưới bên trái và bên phải. Mình gọi các bản này là V6. Phần lower bracket đã được chỉnh lại để dùng “universal” hơn, tương thích được vỏ AMS V3, V5 và V6 và không còn phân hướng (directional) nữa. Nếu có đủ nhu cầu thì mình sẽ tạo thêm các upper brackets cho V3, V5, V6.
Mình dùng thiết lập in được khuyến nghị: nozzle 0.4mm, layer 0.2, 4 walls, 4 top/bottom shell, 20% gyroid.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
