Mô hình 3.5 inch HDD Dummy chuẩn xác cho thiết kế case PC

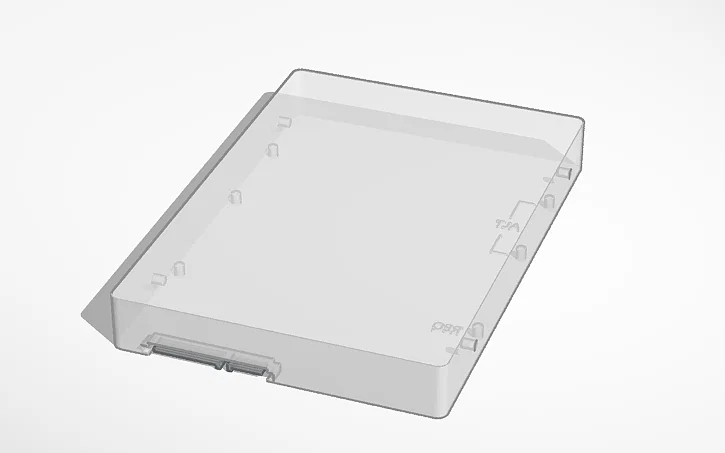

Mô hình ổ cứng 3.5 inch giả lập (Dummy HDD)

Nếu anh em đang tự tay thiết kế các bộ khung máy tính (case), khay đựng ổ cứng (HDD caddy) hay các loại giá đỡ chuyên dụng thì chắc chắn sẽ rất cần một vật mẫu chuẩn xác. Mô hình 3.5 inch HDD dummy này chính là giải pháp hoàn hảo để anh em đo đạc, căn chỉnh kích thước trước khi bắt tay vào gia công sản phẩm thật. Với kích thước chuẩn theo thông số kỹ thuật của các dòng ổ cứng 3.5 inch phổ biến, anh em có thể tự tin thiết kế các khớp nối, vị trí bắt ốc vít mà không sợ bị sai lệch.

Sản phẩm này cực kỳ tiện lợi cho những ai yêu thích việc tự mày mò và tùy biến thùng máy PC. Thay vì phải lấy ổ cứng thật ra để ướm thử, gây nguy hiểm cho dữ liệu và linh kiện đắt tiền, anh em chỉ cần in mô hình nhựa này ra là xong. Nó giúp đảm bảo các khe cắm, khoảng cách giữa các khay ổ cứng được tính toán chuẩn xác, tránh tình trạng sau khi in case xong lại không lắp vừa ổ cứng vào.

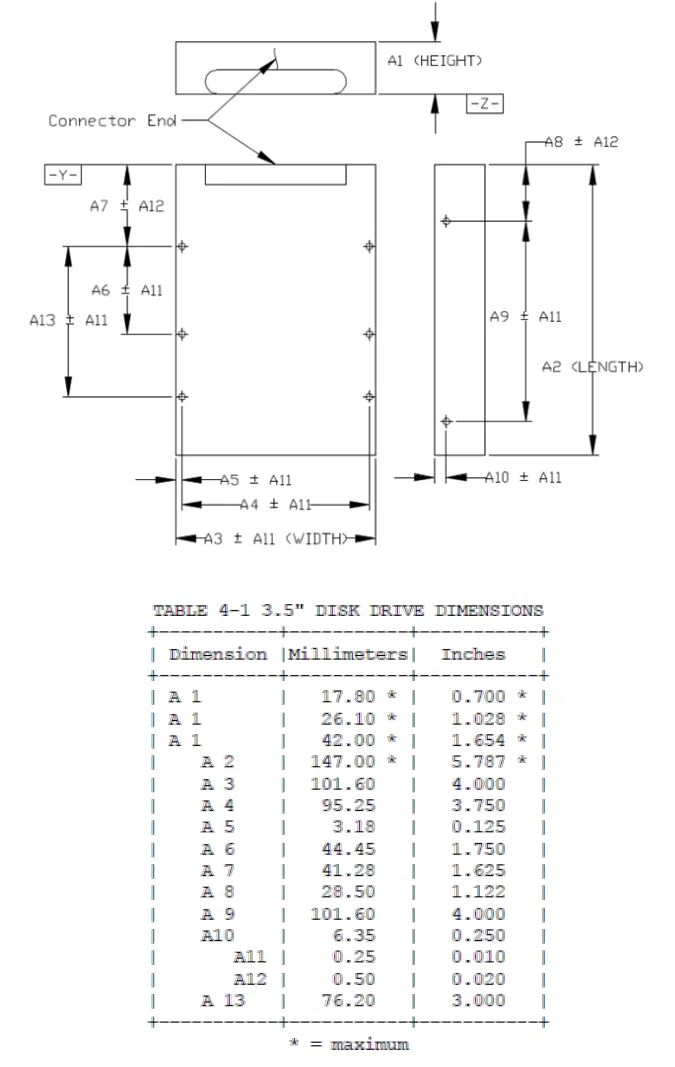

Đặc biệt, mô hình được cung cấp hai tùy chọn độ dày khác nhau dựa trên thông số kỹ thuật chuẩn công nghiệp. Phiên bản tiêu chuẩn với kích thước 101.7mm x 147mm x 17.8mm phù hợp cho hầu hết các dòng ổ cứng HDD truyền thống. Ngoài ra, còn có phiên bản "max" với độ dày 26.1mm dành cho các dòng ổ cứng dung lượng lớn hơn hoặc các mục đích lắp ráp đặc biệt. Sự linh hoạt này giúp anh em bao quát được mọi trường hợp thiết kế trong quá trình làm việc.

Những lưu ý quan trọng khi in và sử dụng mô hình này:

• Kích thước chuẩn: Đảm bảo máy in của anh em đã được cân chỉnh tốt để giữ đúng các thông số 101.7mm x 147mm, giúp việc lắp ráp các linh kiện thực tế không bị vướng.
• Tùy chọn độ dày: Anh em hãy chọn file in phù hợp (17.8mm hoặc 26.1mm) tùy theo loại ổ cứng mà mình muốn giả lập trong thiết kế.
• Vật liệu in: Chỉ cần sử dụng nhựa PLA thông thường là đủ để làm mô hình mẫu, giúp tiết kiệm chi phí và thời gian in ấn.
• Thiết lập in: Nên để độ cao lớp in (layer height) từ 0.2mm đến 0.28mm để đảm bảo tốc độ in nhanh mà vẫn giữ được độ cứng cáp cần thiết cho mô hình.
• Ứng dụng rộng rãi: Mô hình này cực kỳ hữu ích khi anh em thiết kế các bộ phận như HDD adapter, HDD mount hoặc bất kỳ hệ thống làm mát ổ cứng nào trong thùng máy.

Với mô hình ổ cứng giả lập này, quá trình thiết kế phần cứng của anh em sẽ trở nên chuyên nghiệp và chính xác hơn rất nhiều. Chúc anh em có những dự án modding máy tính thật ưng ý và thành công!
