Khay Gridfinity dạng trượt cho hộc tủ IKEA Alex

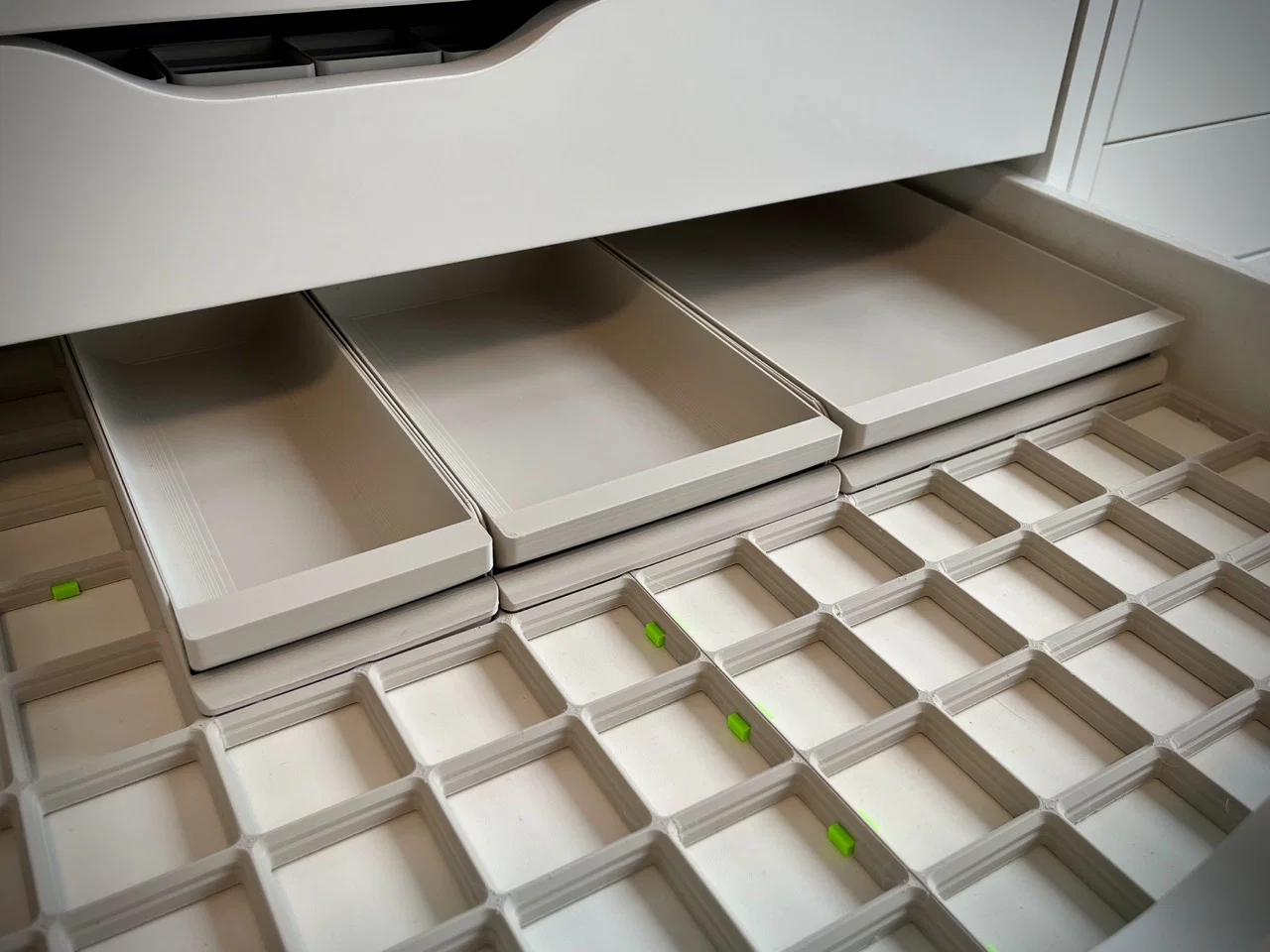

Mình đã lắp các tấm lưới Gridfinity vào hộc tủ IKEA Alex của mình, nhưng lại thấy rằng những cái khay để ở phía trong cùng rất khó lấy do ngăn kéo không kéo ra được hết cỡ.

Việc chỉ để những món đồ ít dùng ở đó thật phí phạm không gian, nên mình đã thiết kế loại khay có ngăn trượt ra được, giúp bạn dễ dàng tiếp cận 5 đến 6 ô Gridfinity ở phía trong cùng. Các khay này có phần ngăn trượt ra ngoài, cho phép lấy đồ nhanh chóng mà không cần phải nhấc các khay phía trước ra.

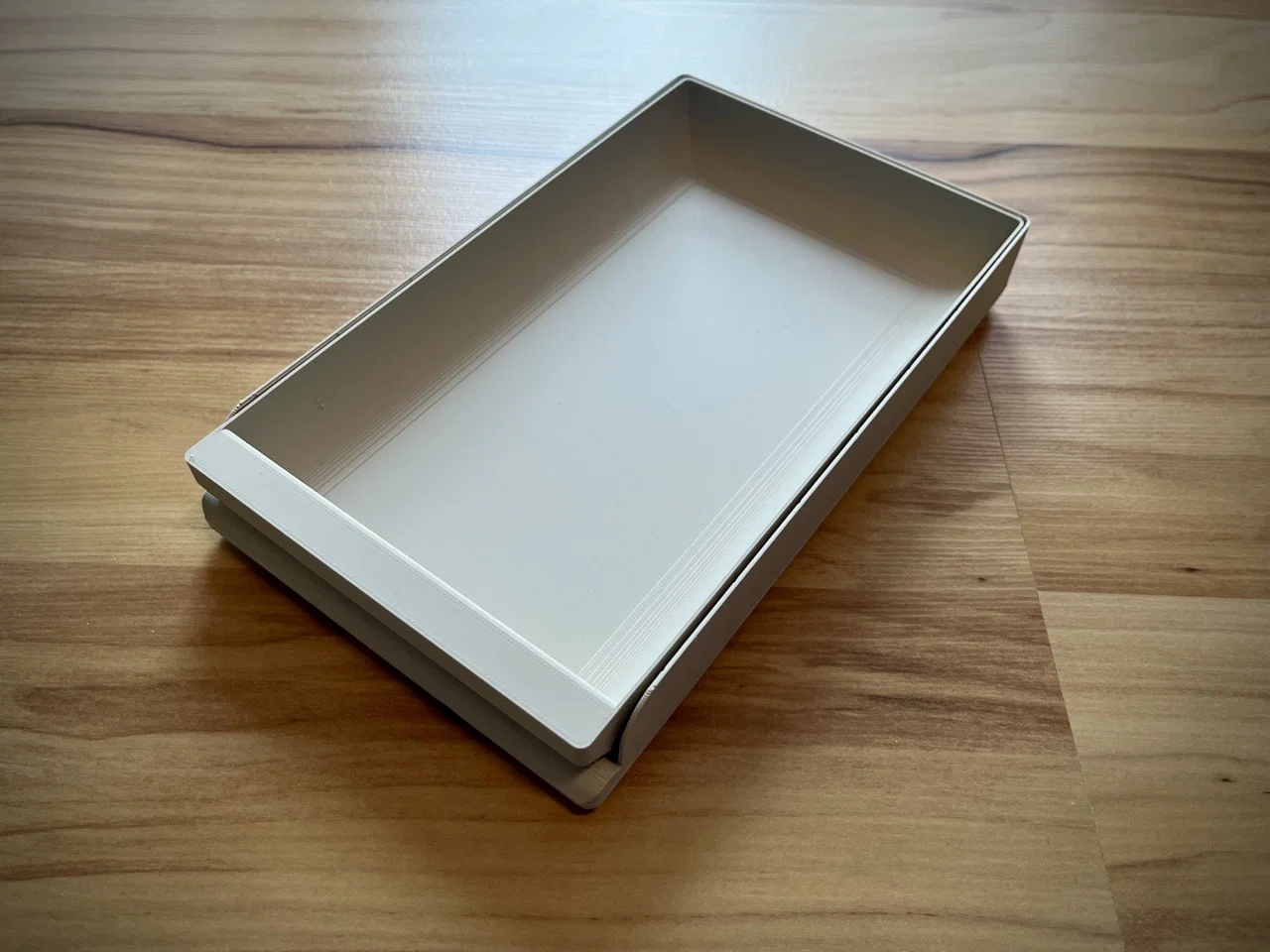

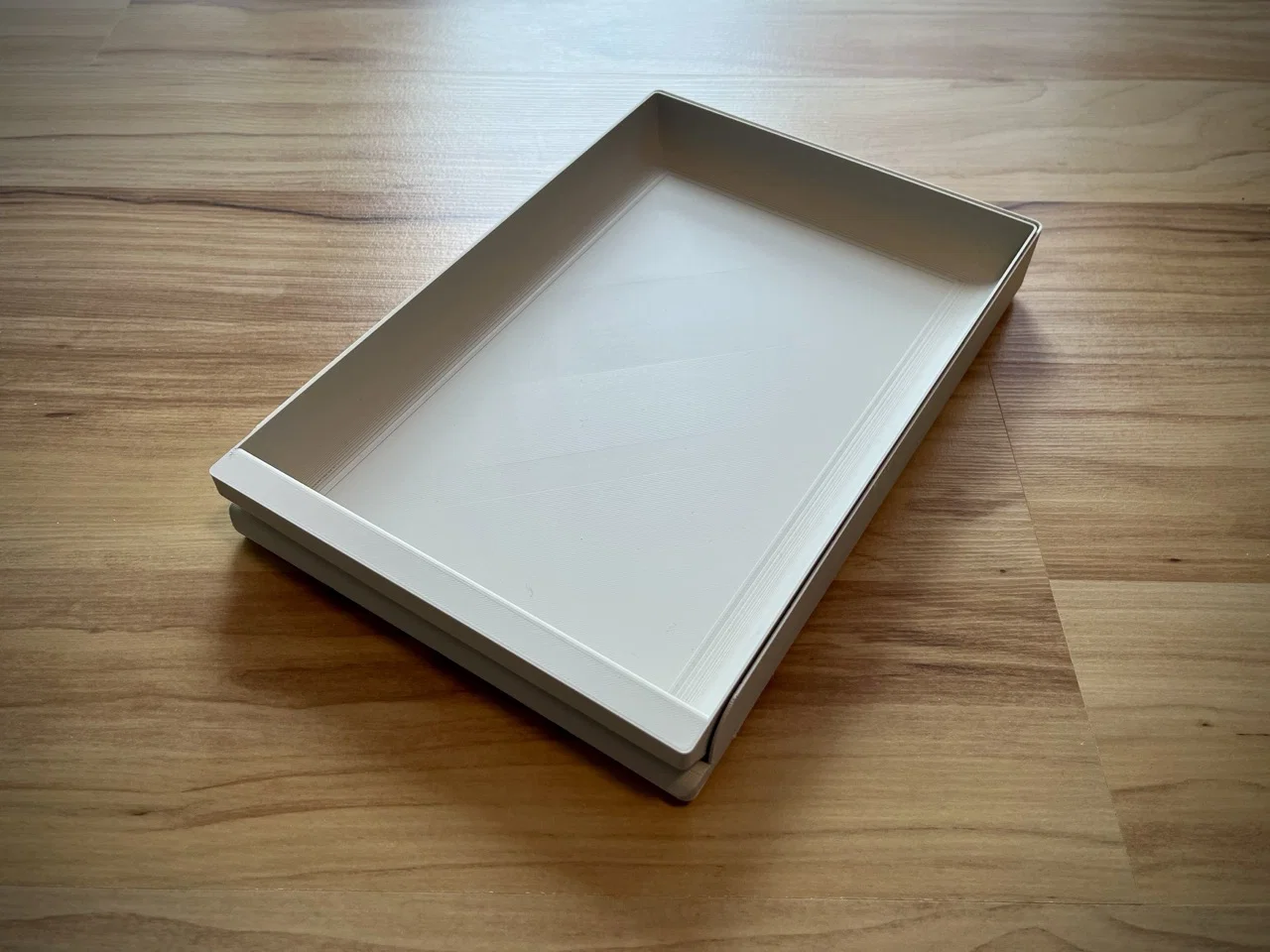

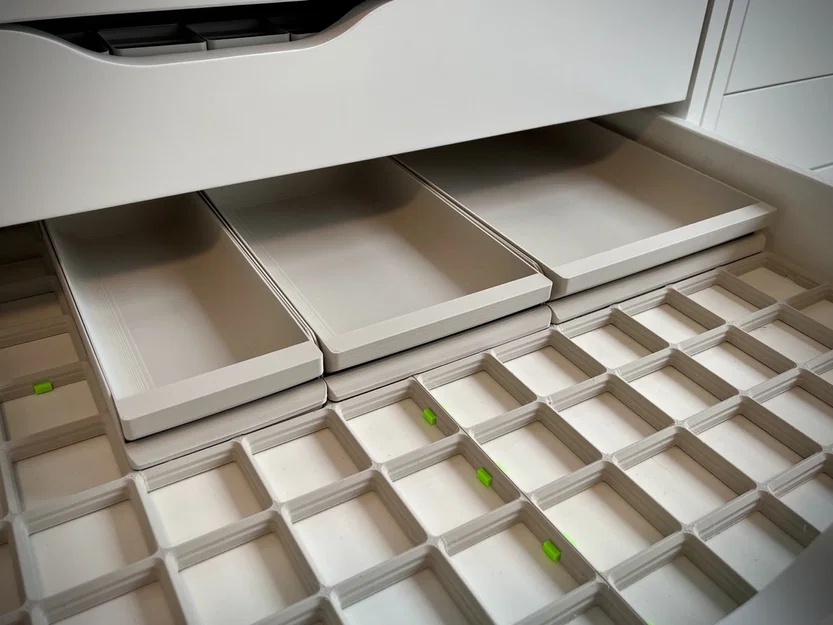

Như thế này nè:

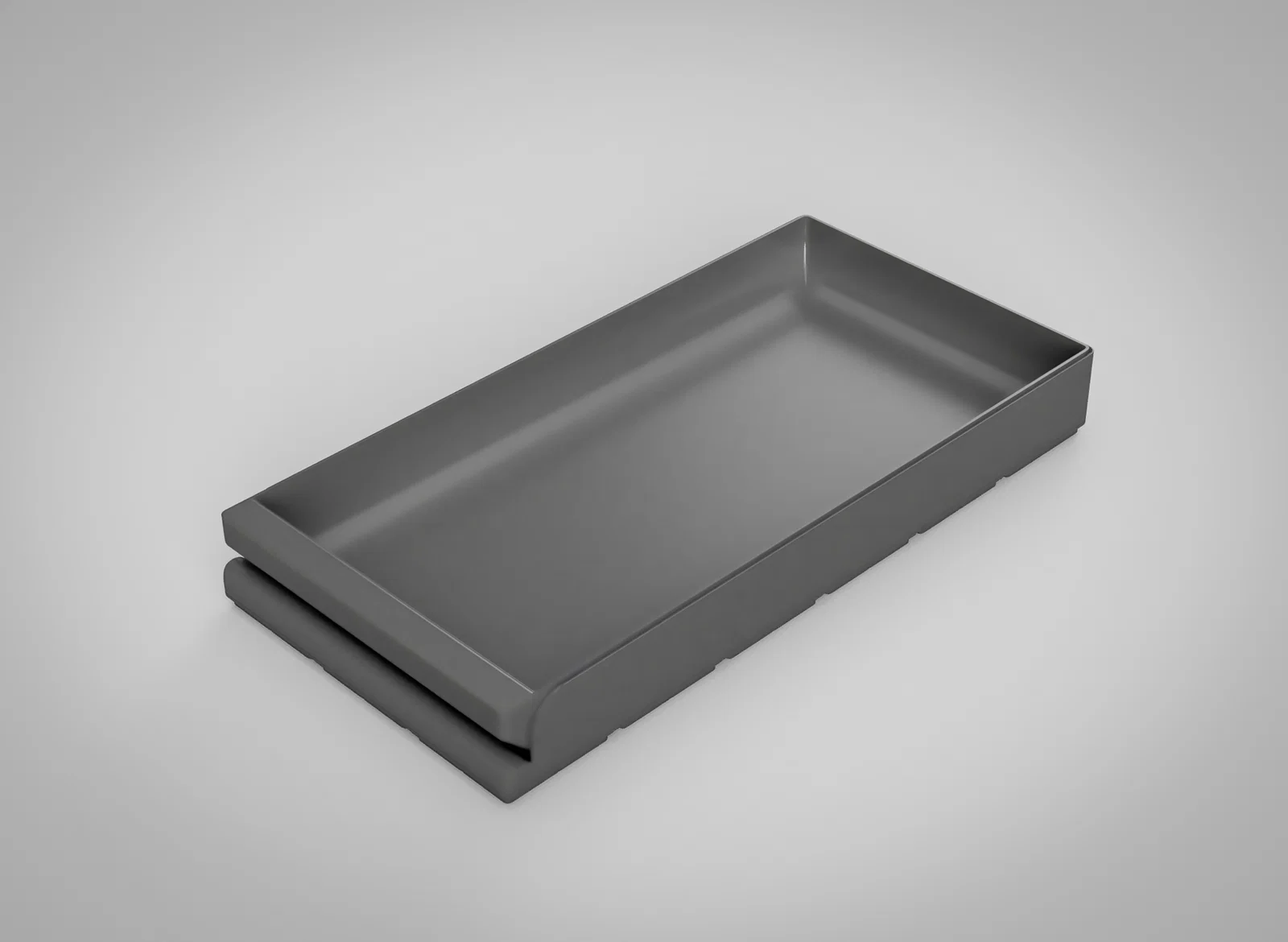

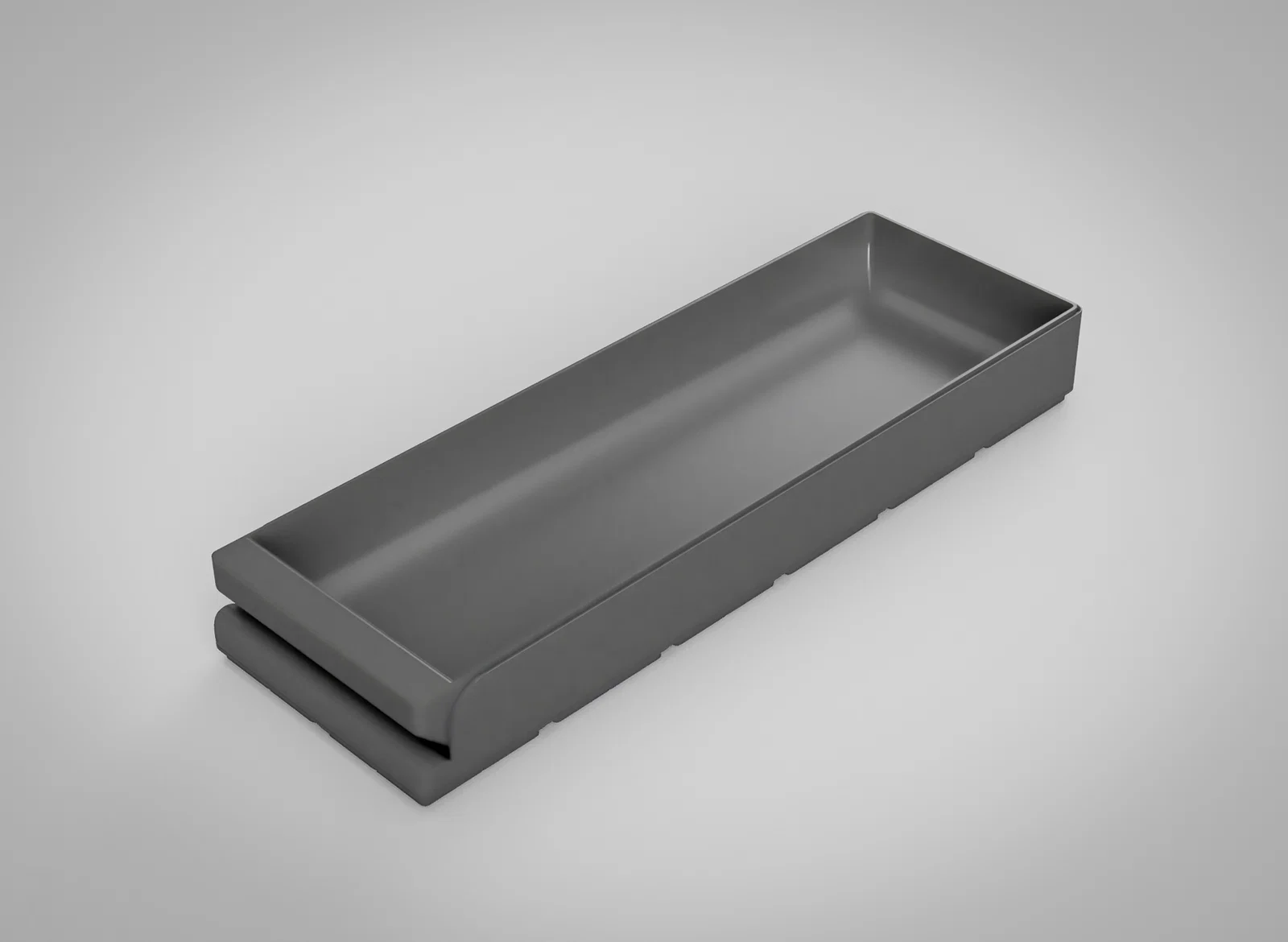

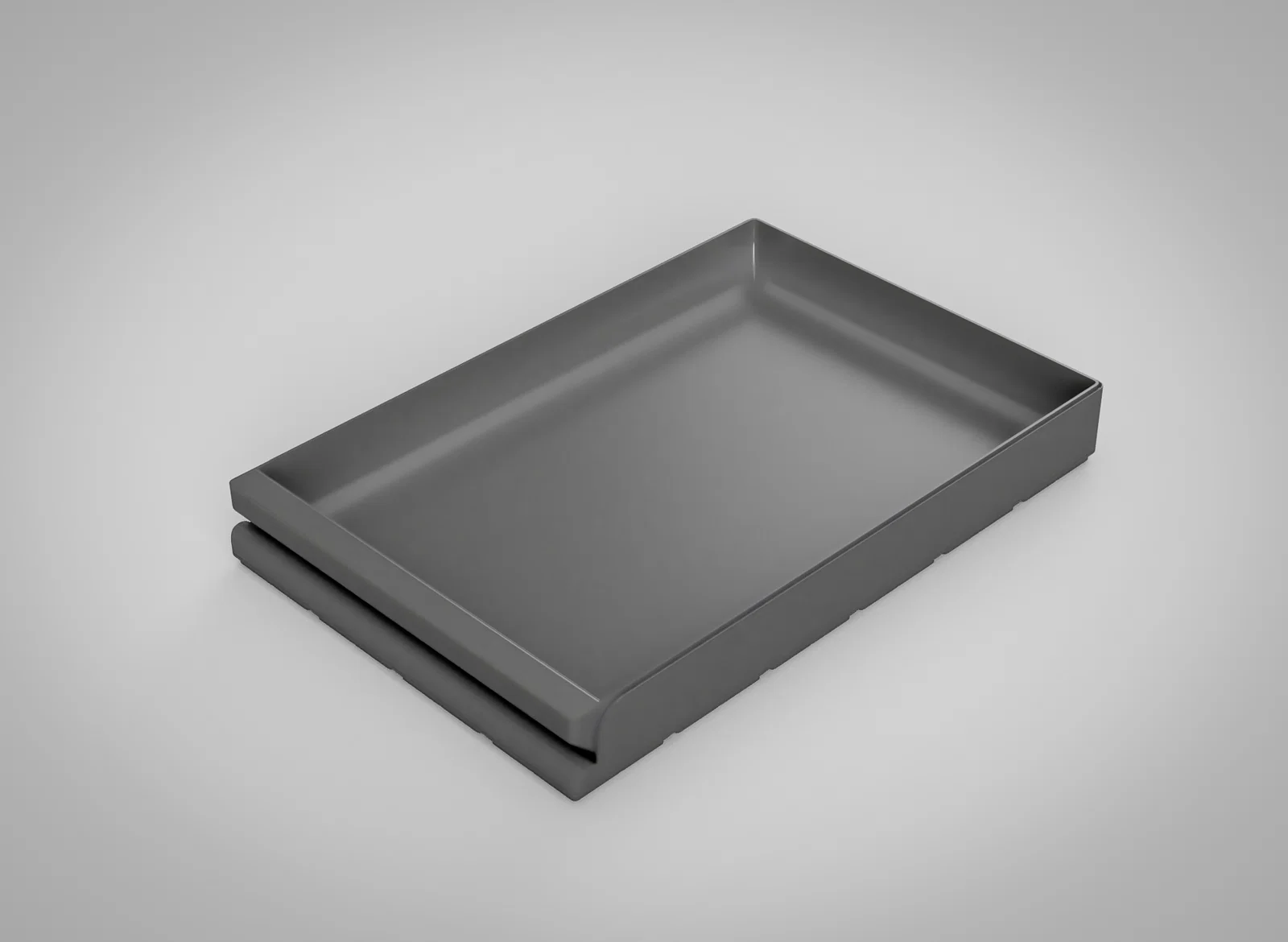

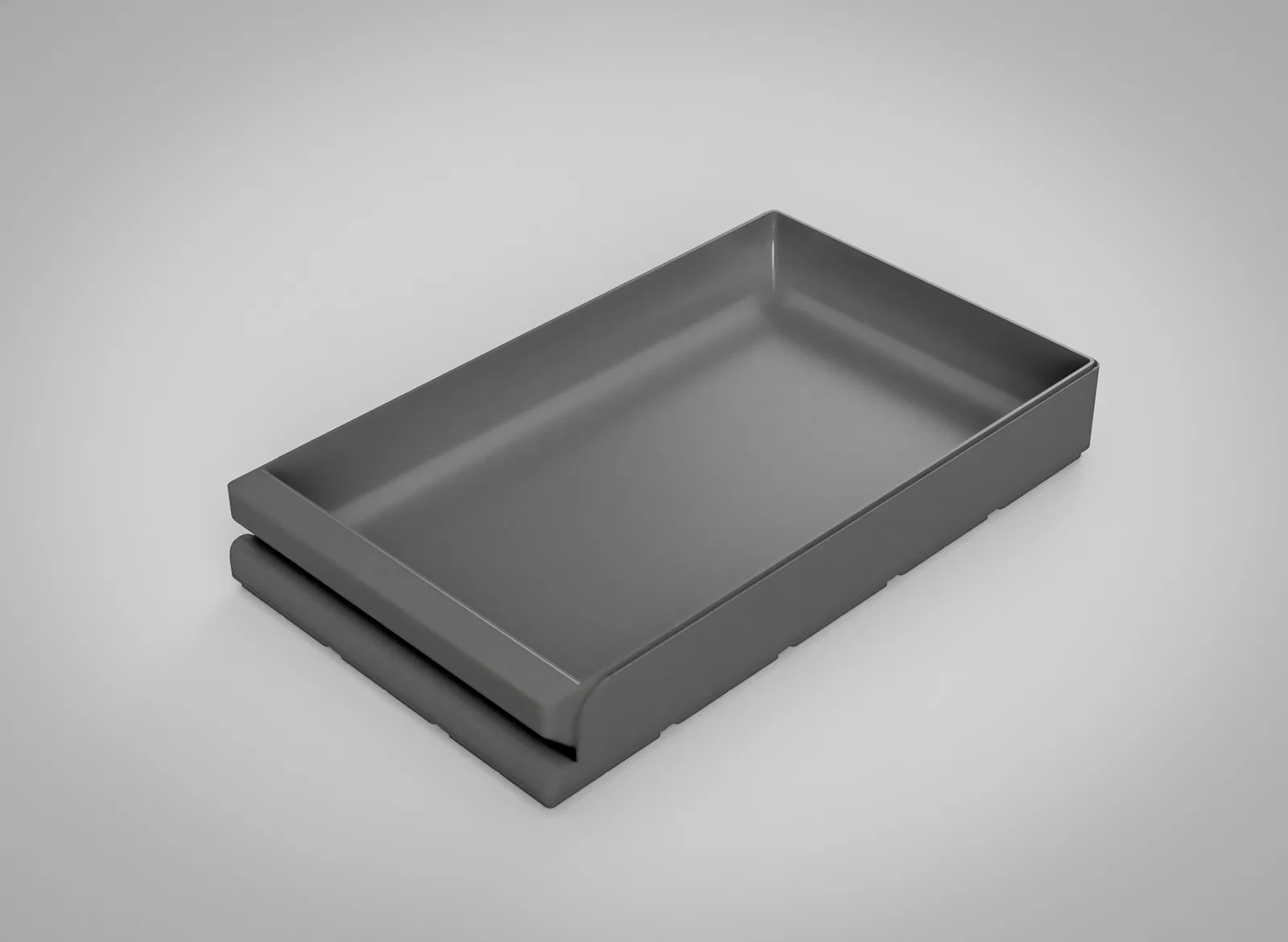

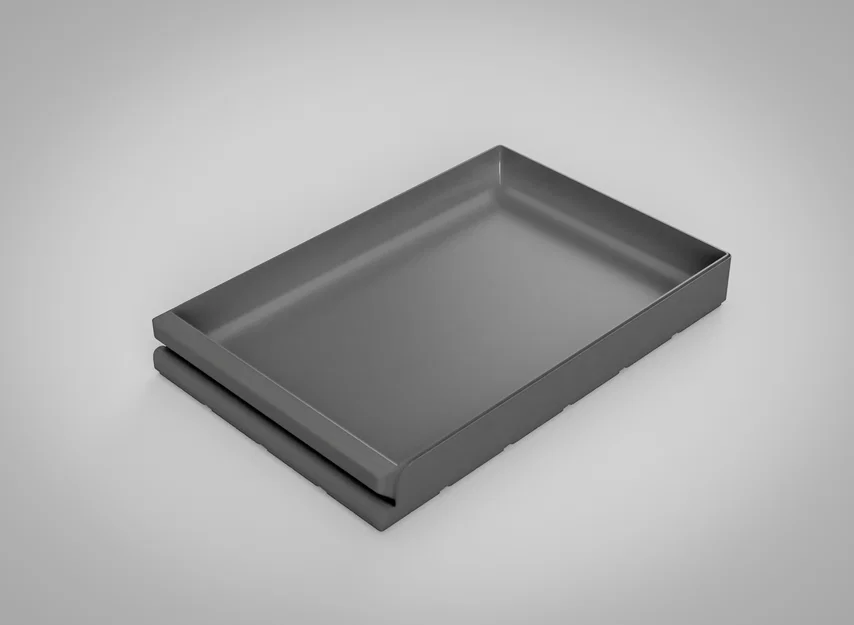

Chúng được thiết kế riêng cho hộc tủ IKEA Alex với các kích thước sau:

• 2 rộng 5 sâu (2x5)
• 2 rộng 6 sâu (2x6)
• 3 rộng 5 sâu (3x5)
• 3 rộng 6 sâu (3x6)
• 4 rộng 5 sâu (4x5)
• 4 rộng 6 sâu (4x6)

Tất cả đều có cùng chiều cao. Mình đã tính toán chiều cao sao cho bạn vẫn có thể rút khay ra được ngay cả khi phía trước có các hộp Gridfinity cao 6U.

In ấn

Mình lấy mẫu 2x5 làm ví dụ, các kích thước khác cũng tương tự.

Bạn chỉ cần in file “2x5 box.stl”

và file “2x5 tray.stl”.

Nếu bạn gặp vấn đề bị cong vênh khi in hộp, mình có đính kèm thêm vài tùy chọn:

Lựa chọn 1 - Hộp có tai chuột (mouse ears)

“2x5 box with mouse ears.stl” - Phần tai chuột được tích hợp sẵn vào mô hình để giúp giữ các cạnh không bị cong.

Lựa chọn 2 - Hộp ghép dán

Với lựa chọn này, mình đã tách hộp thành phần đáy và phần trên để bạn dễ dàng dán lại với nhau.

In file “2x5 glue together box bottom.stl”

hoặc “2x5 glue together box bottom with mouse ears.stl”

và “2x5 glue together box top.stl”

Cài đặt in mình đã dùng:

• 3 tường (walls)
• 5 lớp trên (top layers)
• 3 lớp dưới (bottom layers)
• 15% infill (dạng Gyroid)
