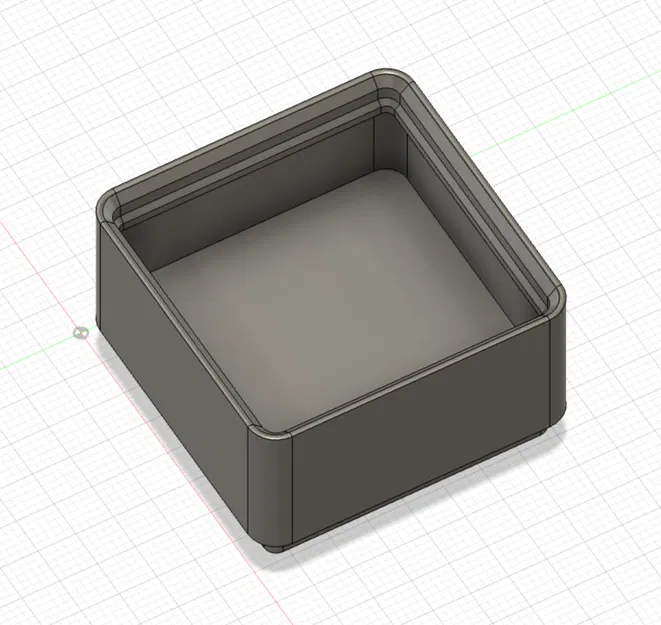

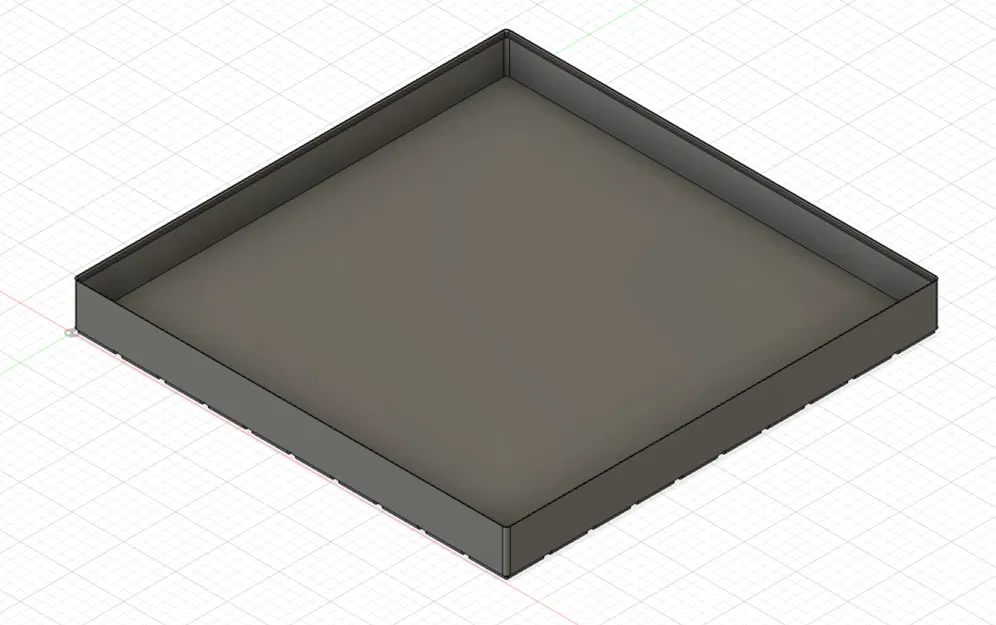

Hộp Gridfinity trống tùy chỉnh + file parametric

Mới (Tháng 9 năm 2023): Cho mấy bạn không muốn dùng Fusion360 - giờ có file .step cho tất cả các loại hộp từ 1x1 đến 10x10 rồi nha. Đây là bản remix từ các hộp gốc của Zack Freedman, bạn có thể tìm thấy ở đây: https://bit.ly/ZFGridfinityDividerBins Kích thước bên ngoài của hộp hoàn toàn giống với hộp gốc, nên bạn có thể tương thích hoàn toàn với hệ thống gridfinity. #### Cải tiến của bản remix này so với bản gốc * Hộp hoàn toàn trống. Cái này hay lắm nếu bạn muốn tự thiết kế hộp.

• Thiết kế lỗ nam châm được cải tiến. Giờ in ra sạch sẽ không cần support. Mình thấy mấy lỗ nam châm của bản gốc in không đẹp lắm, phải làm sạch thủ công trước khi gắn nam châm.
• File Fusion 360 parametric làm lại hoàn toàn, giúp bạn dễ dàng tạo ra nền tảng cho thiết kế hộp của riêng mình.
• Để dễ sử dụng file Fusion 360, phần chia ngăn không được hỗ trợ. #### Nam châm Các file STL đi kèm có lỗ cho nam châm 6x2mm hoặc 6x3mm. Cả hai phiên bản đều có ưu và nhược điểm riêng. Nam châm 6x2mm thường đắt hơn một chút và lực hút yếu hơn với đế, nhưng chúng ít bị ảnh hưởng bởi vật bên trong hộp khi xếp chồng lên nhau. Nam châm 6x3mm thường rẻ hơn và khi chỉ dùng 2 viên cho một hộp, bạn có thể có lực hút tương đương 4 viên 6x2mm. Tuy nhiên, chúng lại dễ bị ảnh hưởng bởi vật bên trong hộp hơn, nếu vật đó có từ tính hoặc là kim loại từ tính. #### Phụ kiện Các hộp có nam châm kết hợp rất tốt với phiên bản đế modular của mình, có thể gắn ốc từ tính. Cái này rẻ hơn việc phải gắn nam châm lên đế và bạn không cần phải canh đúng cực tính của nam châm. Bạn có thể tìm đế ở đây: Các hộp này cũng kết hợp tuyệt vời với khay gridfinity của mình. Khi sử dụng, bạn sẽ có một lớp ngăn cách giữa các hộp, ngăn nam châm 3x6mm mạnh mẽ tương tác với vật liệu có từ tính của khay bên dưới. Bạn có thể tìm khay ở đây: #### File nguồn Parametric Mới: Bạn có thể chọn giữa hai file nguồn parametric. Một file có lỗ nam châm và một file không có lỗ nam châm. File Fusion360 parametric gốc mà Zack tạo ra không hoạt động tốt với mình cho các hộp lớn hơn. Mình gặp lỗi và hộp cuối cùng bao gồm nhiều đối tượng. Sau nhiều giờ tìm kiếm nguyên nhân, mình phát hiện ra đây là lỗi/thiếu tính năng trong Fusion360. Fusion360 chỉ có thể kết hợp tối đa các đối tượng tồn tại trong quá trình tạo ban đầu. File gốc dường như được tạo với hộp 1x3. Điều đó có nghĩa là sẽ có vấn đề với tất cả các hộp lớn hơn. Vì vậy, mình đã tạo lại file Fusion360 với kích thước hộp 10x10. Điều này có nghĩa là bạn có thể tạo hộp từ 1x1 đến 10x10 mà không gặp lỗi. Mình quyết định giữ nguyên các tham số như trong file gốc để người dùng file của Zack dễ dàng sử dụng. ##### Các tham số có thể thay đổi mà không gặp vấn đề Các tham số sau có thể được thay đổi trong phạm vi giá trị mà không gây ra sự cố với file fusion360 được cung cấp. Lưu ý rằng bạn không chỉ có thể nhập số nguyên mà còn có thể nhập phân số làm tham số. Điều này hữu ích cho tham số slotsHigh. Trong file fusion360 gốc, slotsHigh “1” tạo ra một hộp cao 6U. Vì vậy, nếu bạn muốn dễ dàng có một hộp với chiều cao xU gridfinity cụ thể, bạn có thể chỉ cần nhập x/6 làm tham số. Việc thay đổi các tham số khác ngoài bảng dưới đây có thể hoạt động, nhưng mình chưa thử nghiệm. Fusion360 có thể cần một lúc để xử lý khi bạn tạo các hộp lớn. Tham số Giá trị Mô tả slotsWide 1-10 chiều rộng của hộp slotsDeep 1-10 chiều sâu của hộp slotsHigh 2/6 - không giới hạn (x/6) chiều cao của hộp magnetThiccness 2.4 - 3.4 2.4 cho nam châm 6x2mm 3.4 cho nam châm 6x3mm ##### Xóa lỗ nam châm Nếu bạn không muốn có lỗ nam châm ở đáy hộp, có một cách dễ dàng để xóa chúng: Đặt các tham số screwTightDiameter và magnetDiameter thành 0.01. Thao tác này sẽ không gây lỗi trong file parametric và làm cho các lỗ nhỏ đến mức slicer của bạn sẽ không nhận ra nữa. ##### Cách thay đổi tham số trong fusion360 Nhấp vào Modify>Change Parameters
• Trong cột Expression, thay đổi giá trị của tham số #### Cảnh báo File sẽ hiển thị cảnh báo cho các hộp có kích thước nhỏ hơn 10x10. Điều này là bình thường và được mong đợi.
