Khay Gridfinity cho Nextruder Nozzles

Tác giả kbob

Lượt tải: 105
Lượt thích: 19
Lượt coi: 405
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 9 file · 8 MB· 8 MB

File 9 8 MB

Gridfinity_Nextruder_Nozzle_Tilted_Display_Bin_with_finger_cutouts_1776489328.stlSTL · 209,5 KB
Gridfinity_Nextruder_Nozzle_Flat_Storage_Bin_with_finger_cutouts_1776489329.stlSTL · 217,2 KB
Gridfinity_Nextruder_Nozzle_Flat_Deep_Storage_Bin_with_finger_cutouts_1776489330.stlSTL · 214 KB
Gridfinity_Nextruder_Nozzle_Tilted_Display_Bin_no_finger_cutouts_1776489331.stlSTL · 224,7 KB
Gridfinity_Nextruder_Nozzle_Flat_Storage_Bin_no_finger_cutouts_1776489333.stlSTL · 231,6 KB
Gridfinity_Nextruder_Nozzle_Flat_Deep_Storage_Bin_no_finger_cutouts_1776489334.stlSTL · 228,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #308060
Danh mục: Máy In 3D
Ngày đăng: 18/04/2026
Giấy phép: CC BY-SA — Ghi công, chia sẻ tương tự
Thẻ: gridfinity
prusa
mk4
nozzle
xl
nextruder

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

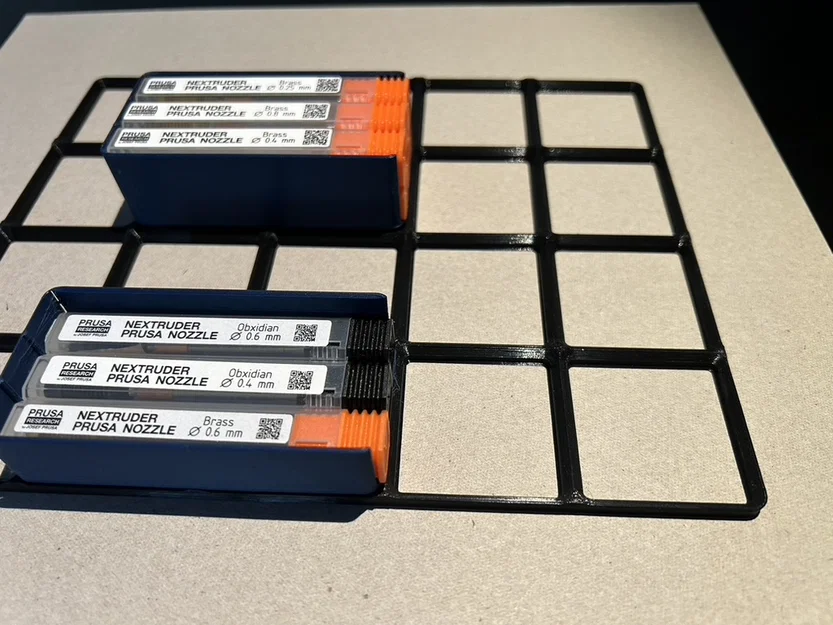

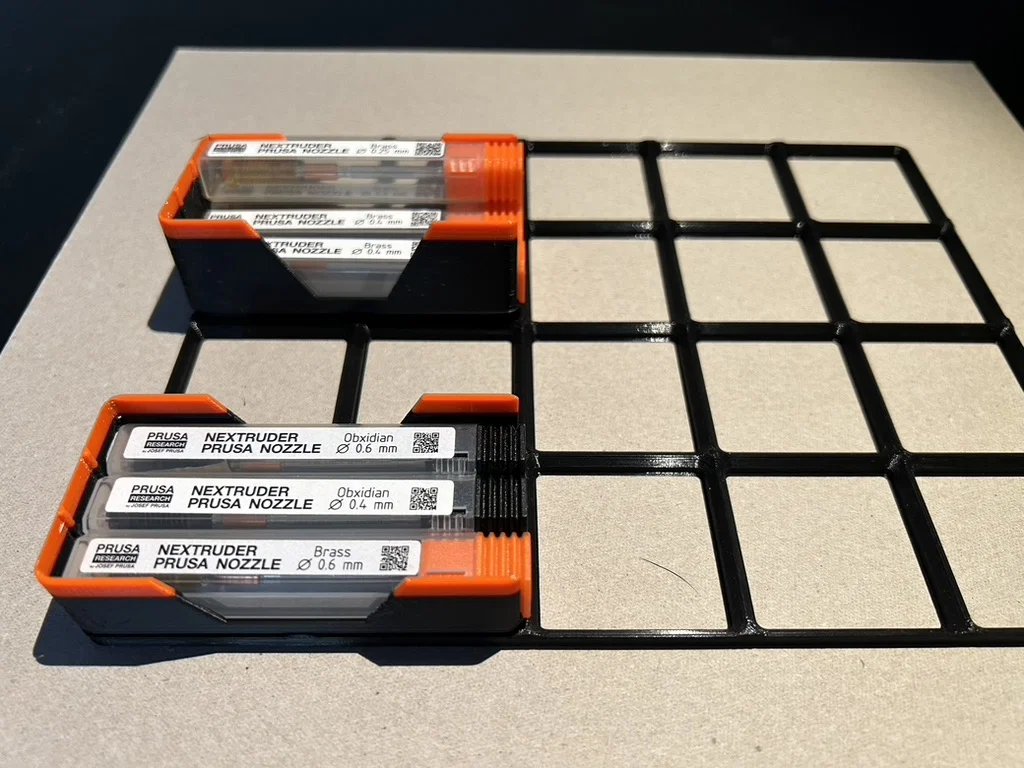

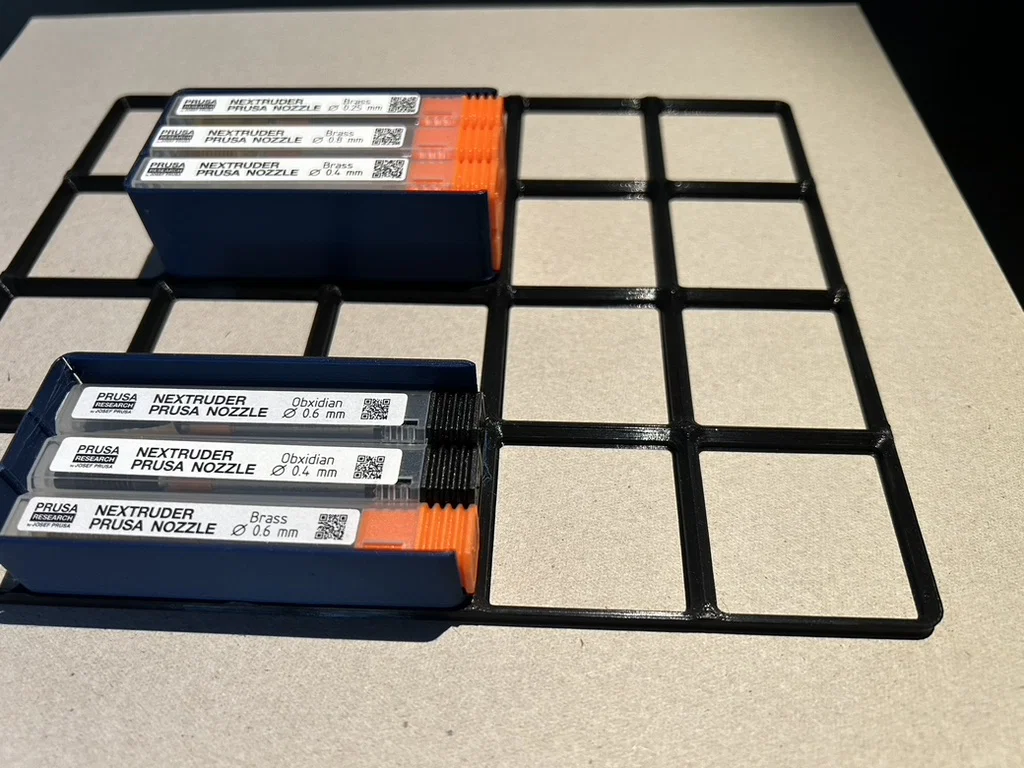

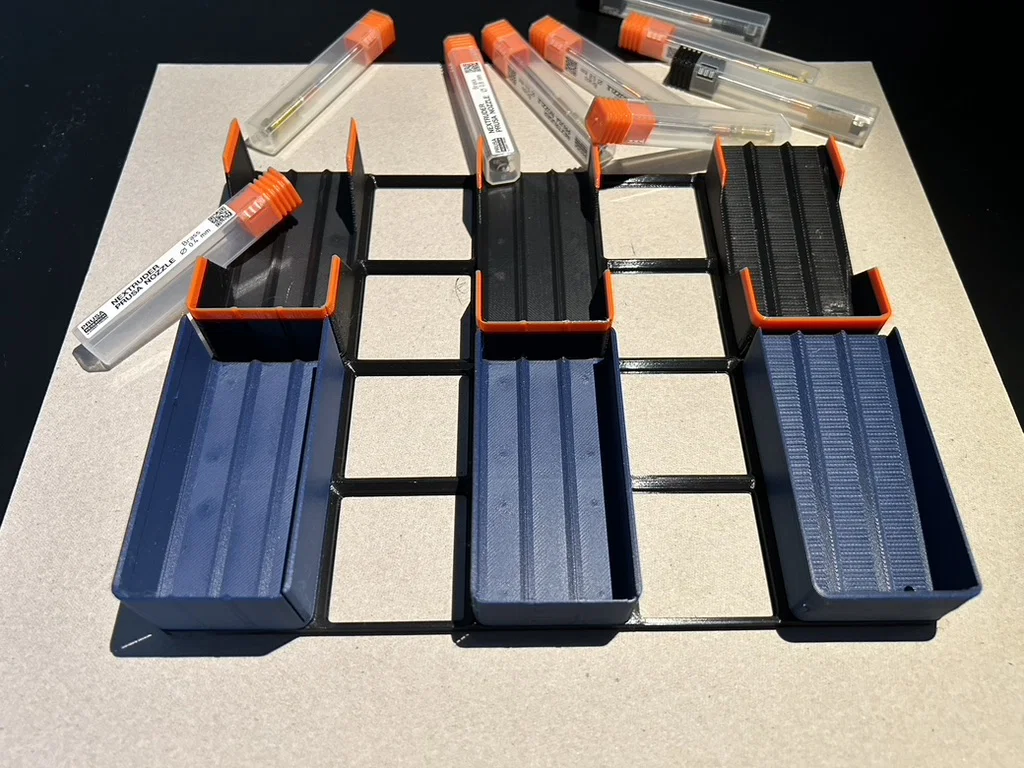

Đây là một bộ gồm sáu khay (bin) Gridfinity để cất vòi phun Prusa Nextruder. Có ba kiểu cơ bản – khay phẳng 3 nozzle, khay phẳng 6 nozzle, và khay trưng bày nghiêng 3 nozzle; mỗi kiểu lại có biến thể có hoặc không có khoét ngón tay ở hai bên để dễ lấy nozzle.

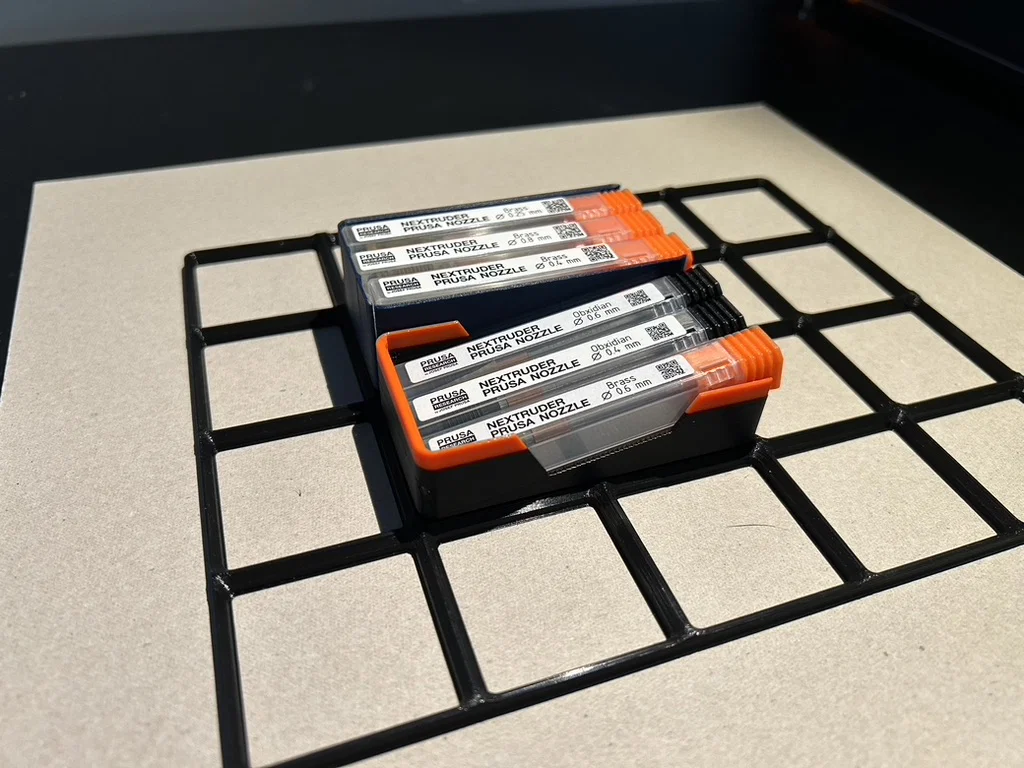

Tất cả đều là khay 1x2 (42x84mm), cao tương đương ba hoặc bốn đơn vị Gridfinity (~25 hoặc 32 mm). Đôi khi có thể xếp chồng với các khay Gridfinity khác.

Kiểu

Chiều cao (đơn vị 7mm)

Xếp chồng được?

3 nozzle phẳng

yes

6 nozzle phẳng

chỉ khi để trống

3 nozzle nghiêng

chỉ khi để trống

Remixing

Mình dựng các khay này bằng Fusion 360. Mình có kèm file thiết kế Fusion (.f3d) và hai file STEP để bạn remix cho tiện. Một file STEP gồm ba kiểu có khoét ngón tay; file còn lại là không khoét. Trong file Fusion 360, đổi user parameter finger_cutout_boolean thành 0 hoặc 1 để tắt/bật phần khoét.
