Giá đỡ rack dọc dạng L cho Kasa HS300 Power Strip (rack mount bracket)

Bộ Rack Mount L Brackets cho power strip Kasa HS300, dùng lại existing end caps từ mẫu này: Kasa HS300 Power Strip Mount by Pantherclawz

Khuyến nghị dùng bản remix của mình ở đây vì trên các HS300 đời mới có vài vấn đề về độ khớp (fitment), nhất là khu vực strain relief.

Kasa HS300 Power Strip Mount remix center hole adjustment

Các m3f end caps đã chỉnh sửa cũng được upload trực tiếp trong model này luôn.

Bộ này chiếm 9 RU, nhưng lắp theo chiều dọc ở bên hông.

Dùng M3x6 nuts và countersunk screws. Mình dùng bộ này: Adiyer 280 Pcs Metric M3 x 4/5/6/8/10/12/16/20/25mm Countersunk Flat Head Hex Socket Cap Screws Nuts Set Assortment Kit, 304 Stainless Steel

Cái rack mình dùng là Middle Atlantic BRK16.

Source trên OnShape ở đây: https://cad.onshape.com/documents/87e8789030742e3d1e164fed/w/a5a93633378b741c81e0231a/e/15c5d4ceac812e164ee9f2af?renderMode=0&uiState=64b9df123d9cf252e4b2cf3a


Hướng dẫn lắp ráp

Do dung sai rất sát, bạn cần lắp sơ bottom bracket với rack screw trước khi gắn bottom mount.

1. Ép (press) các con nut vào mặt sau cho cả top và bottom brackets.
   1.
2. Riêng bottom bracket, lắp 1 con rack screw vào lỗ phía trên.
   1.
3. Bắt bottom mount bằng các vít nhỏ.
   1.
4. Bắt bottom bracket lên rack bằng 2 con vít.
   1.
5. Bắt top bracket lên rack bằng 2 con vít, rồi trượt top mount vào/qua power strip.
   1.
6. Dùng các vít nhỏ để gắn top mount vào bracket.
   1.

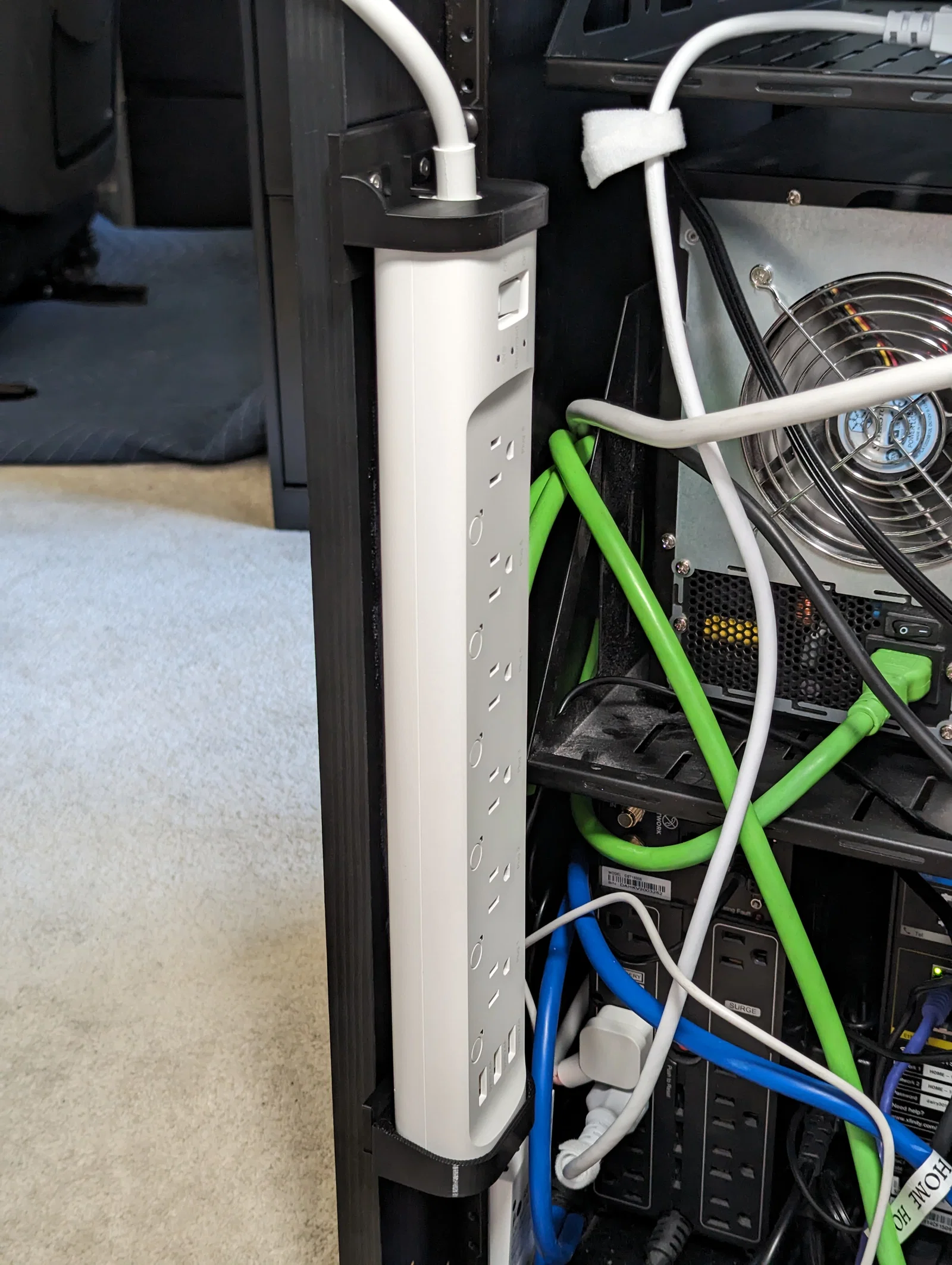

7. Xong:
   1.
