Bộ sưu tập restrictor gate cho joystick Sanwa JLF
Bộ sưu tập các restrictor gate (plate) cho joystick Sanwa JLF, giúp giới hạn hướng di chuyển như 4-way, chỉ ngang hoặc chỉ dọc, kèm bản chặn hướng lên. Khuyến nghị in PLA 100% infill, layer 0.3mm; một số phần cần support.
Mô tả

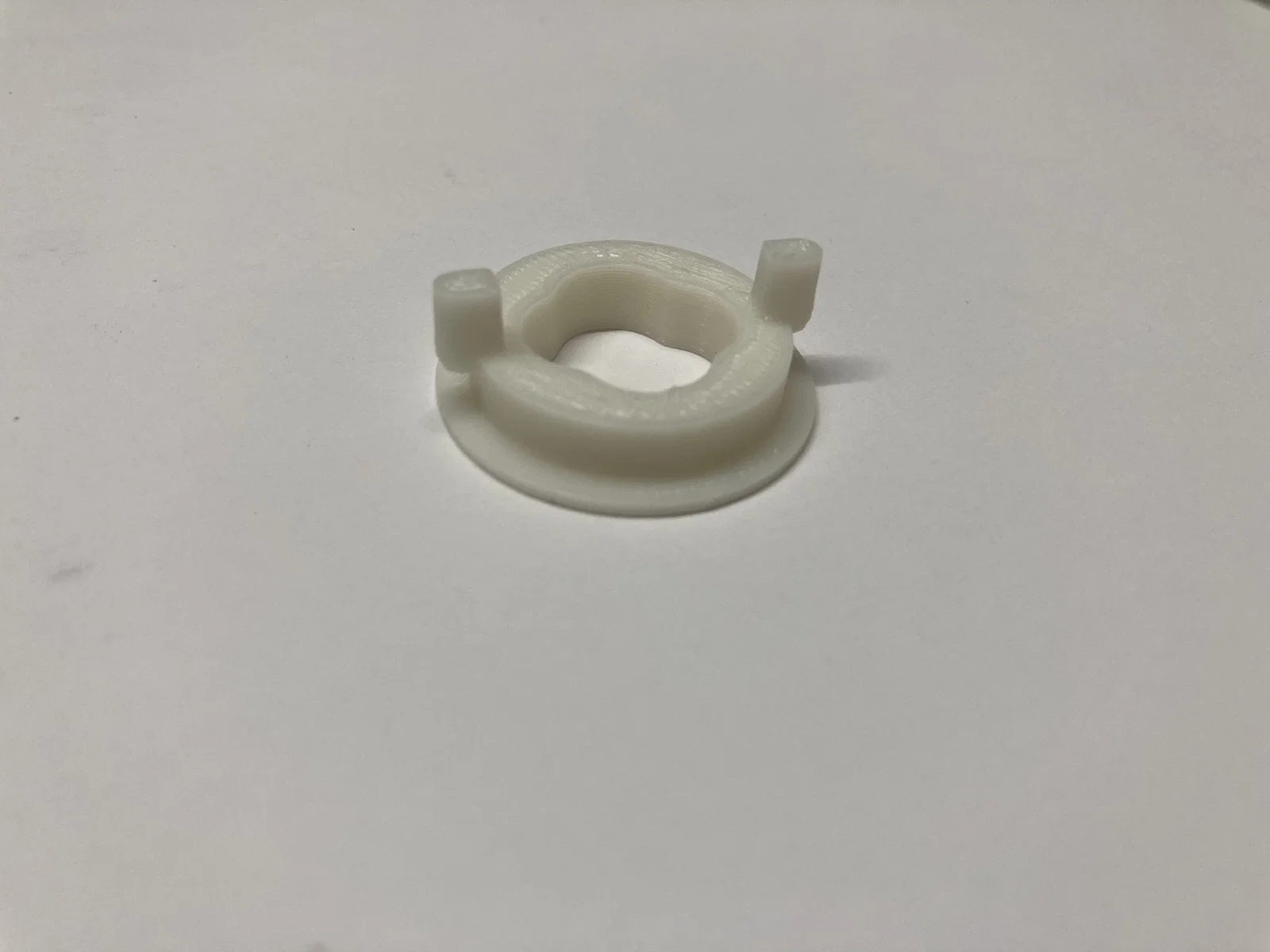

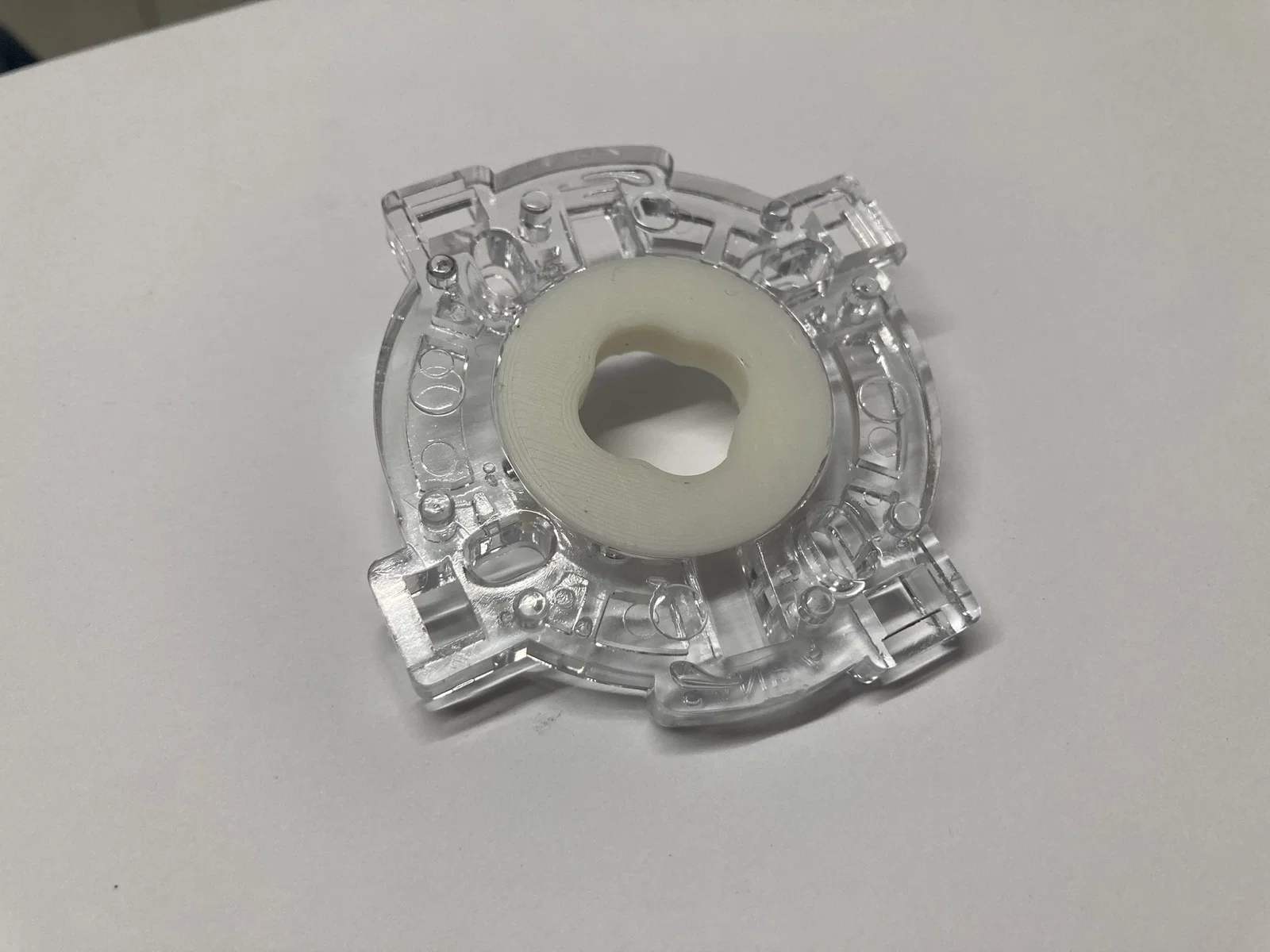

Mình cần một cái gate để thay cho miếng insert xoay được trong restrictor-plate của mấy cây arcade joystick loại Sanwa JLF (hàng clone) của mình.

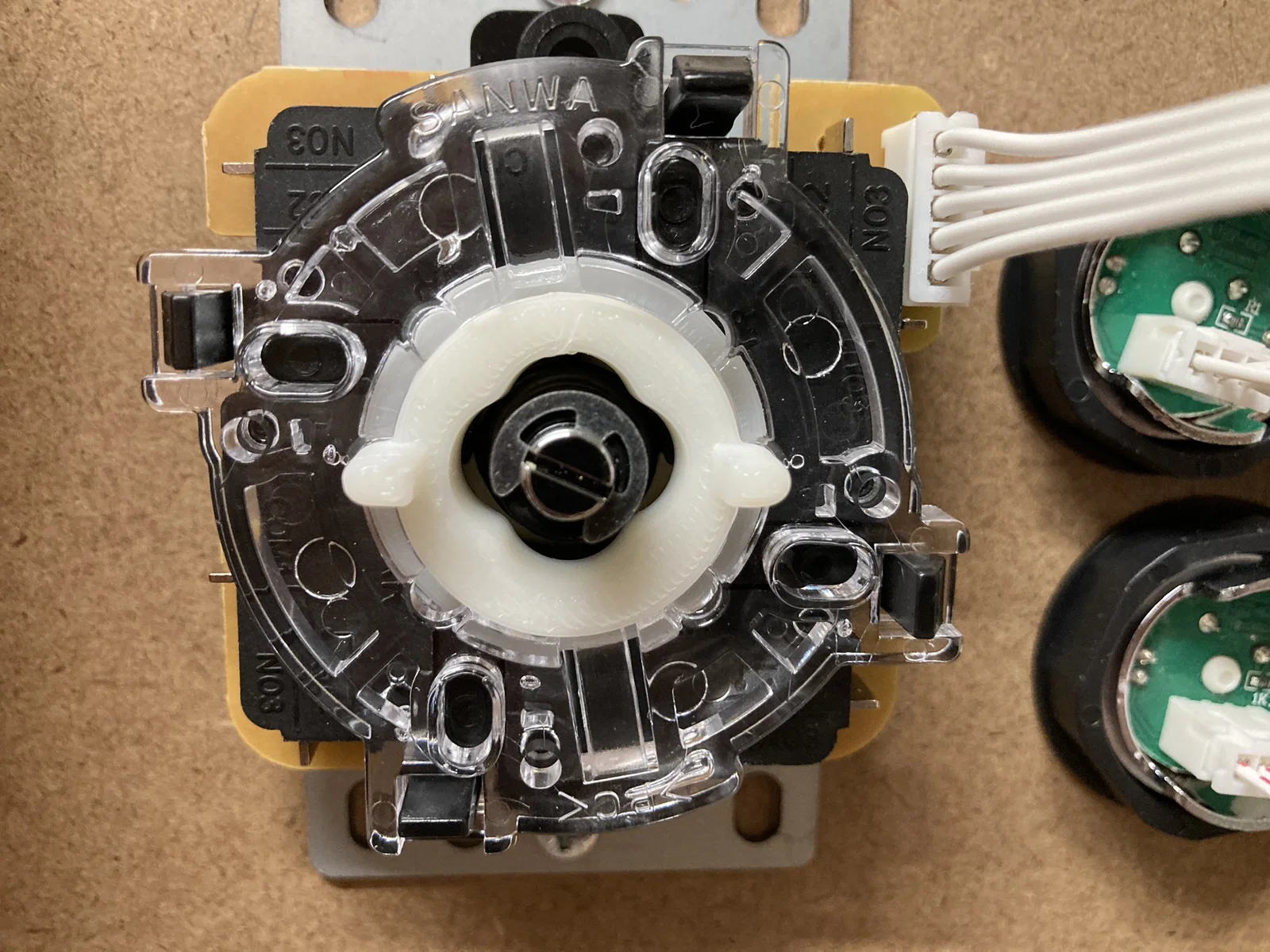

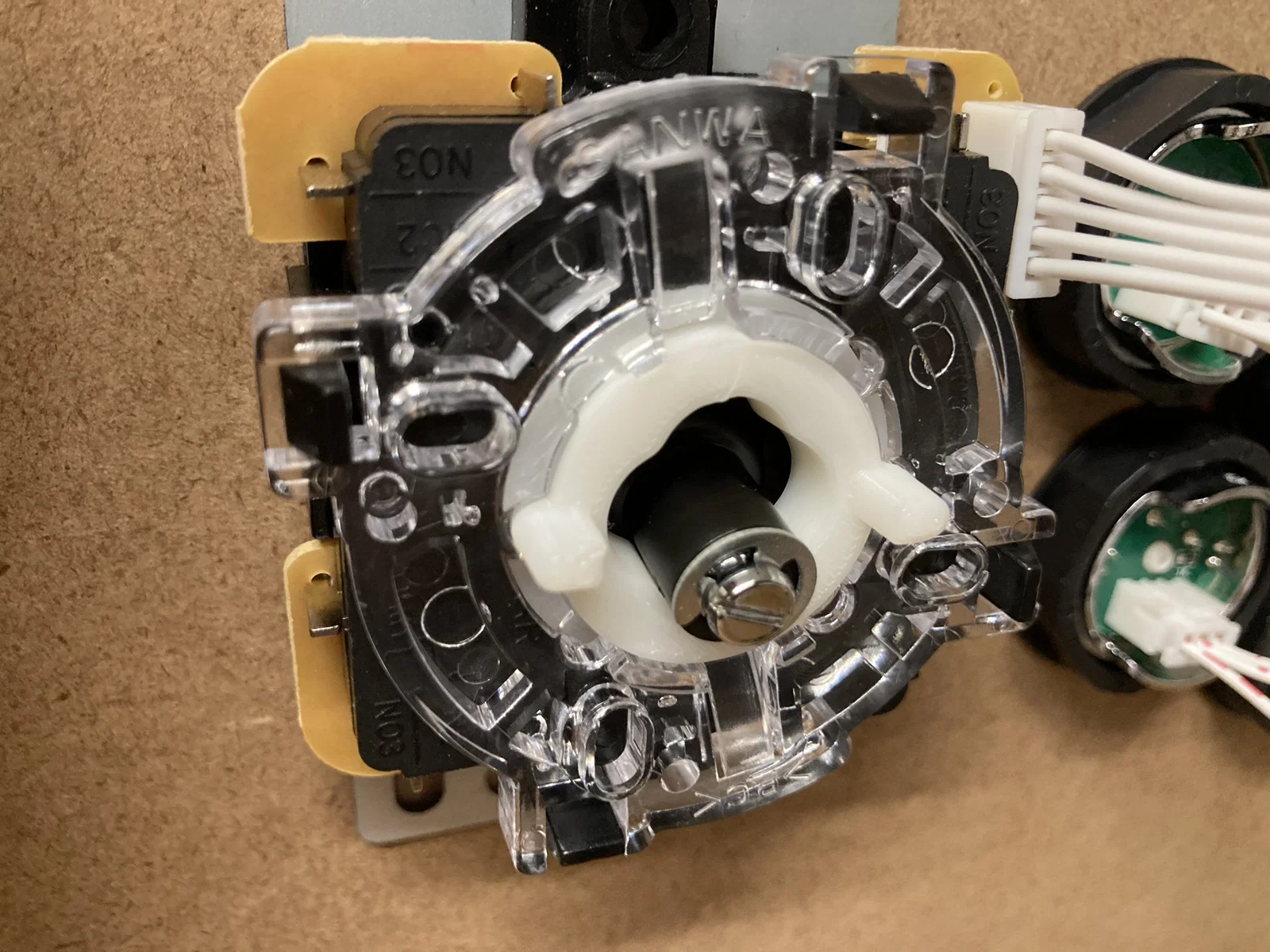

Cái gate này giới hạn hành trình joystick ở chế độ 4-way và cho cảm giác di chuyển “có dẫn hướng” hơn so với cái plate đi theo joystick.
Mình in bằng PLA với 100% infill để cứng cáp. Layer height 0.3mm. Phần “horns” cần support.

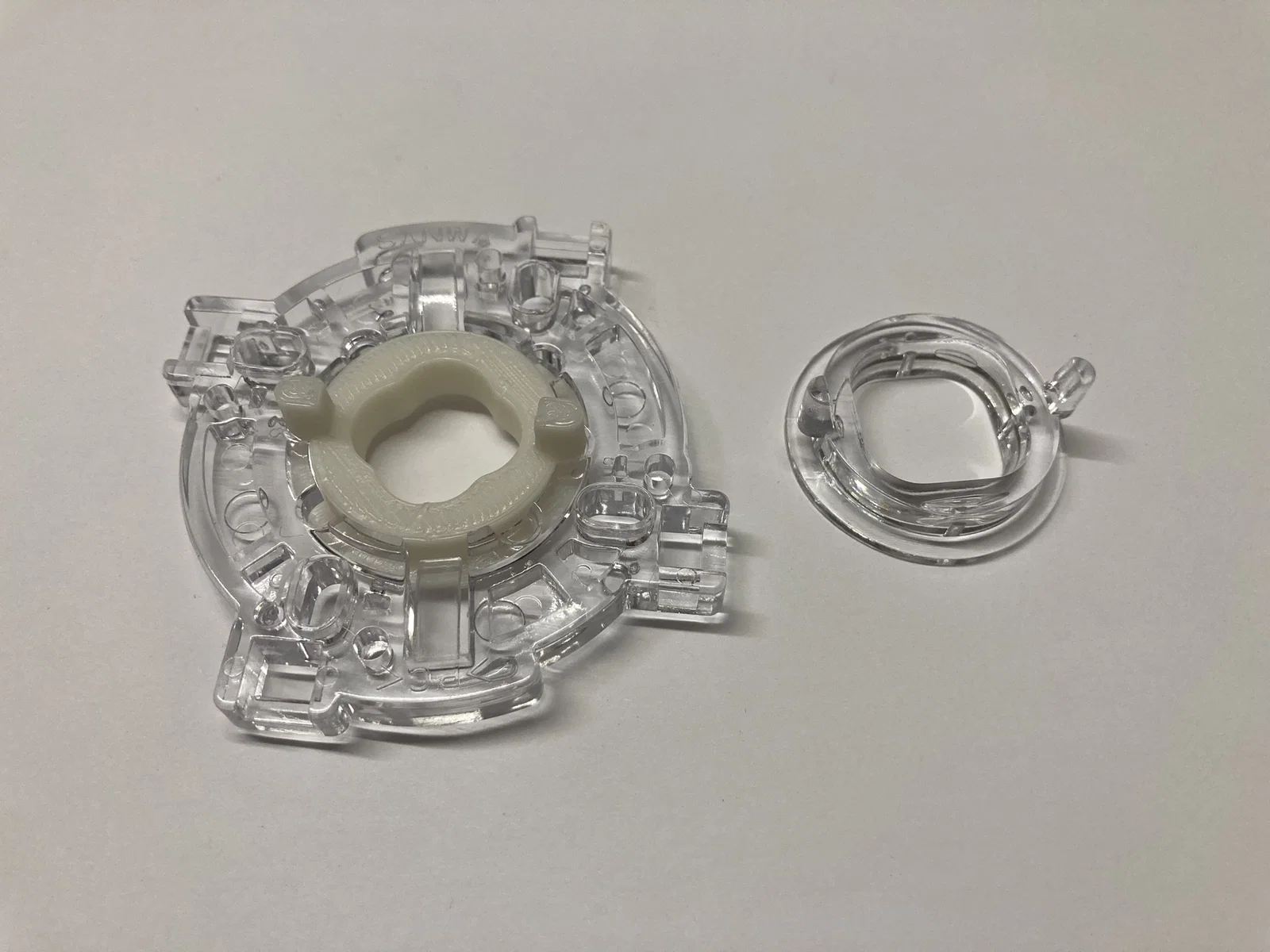

Để thay plate zin, chỉ cần đẩy nó lên phía trên rồi xoay khoảng 45° về bên trái cho tới khi nó bung ra.
Gắn plate mới bằng cách đưa vào vị trí rồi xoay ngược lại.
Có người nhờ mình thêm một plate để chặn chuyển động đi lên của joystick. Mình chưa tự test. Bạn cứ in thử và test giúp nha.
Mình cũng thêm 2 plate khác: một cái chỉ cho phép di chuyển ngang, và một cái chỉ cho phép di chuyển dọc.
Có kèm file FreeCAD. Bạn có thể chỉnh kích thước nếu cần.
