Ổ lăn 608 ma sát thấp, có cage hoạt động (working cage)

Tác giả Redlow

Lượt tải
514
Lượt thích
48
Lượt coi
2.190

File 4 3,6 MB

  • bearing_608_asym_splitroller_020_1776487934.stlSTL · 747,1 KB
  • bearing_608_sym_diabolo_020_1776487935.stlSTL · 1,7 MB
  • bearing_608_sym_roller_020_1776487936.stlSTL · 559,7 KB
  • bearing_608_asym_barrel_020_1776487937.stlSTL · 680,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Mình bắt đầu thử khám phá một ổ lăn (roller bearing) để tích hợp vào fidget spinner dạng print-in-place một lần in
(xem https://www.thingiverse.com/thing:4876658).
Sau khi xem qua vài mẫu bearing 608 trên Thingiverse (xem phần link tham khảo bên dưới), mình quyết định thử thiết kế riêng với cage hoạt động được.

Đây là các bản thử nghiệm (concept) cho 608 roller bearing dạng print-in-place, có cage tích hợp để giữ các roller cách đều nhau và tạo chuyển động lăn đúng nghĩa với ma sát thấp.
Phần dẫn hướng cho roller cho độ cứng ngang (lateral stiffness) ở mức ổn.

Các thiết kế đã đăng:

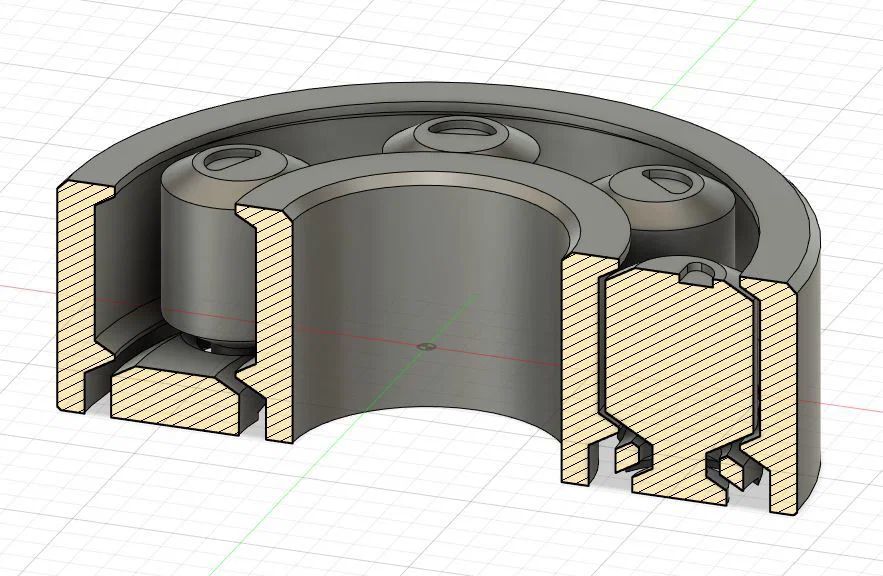

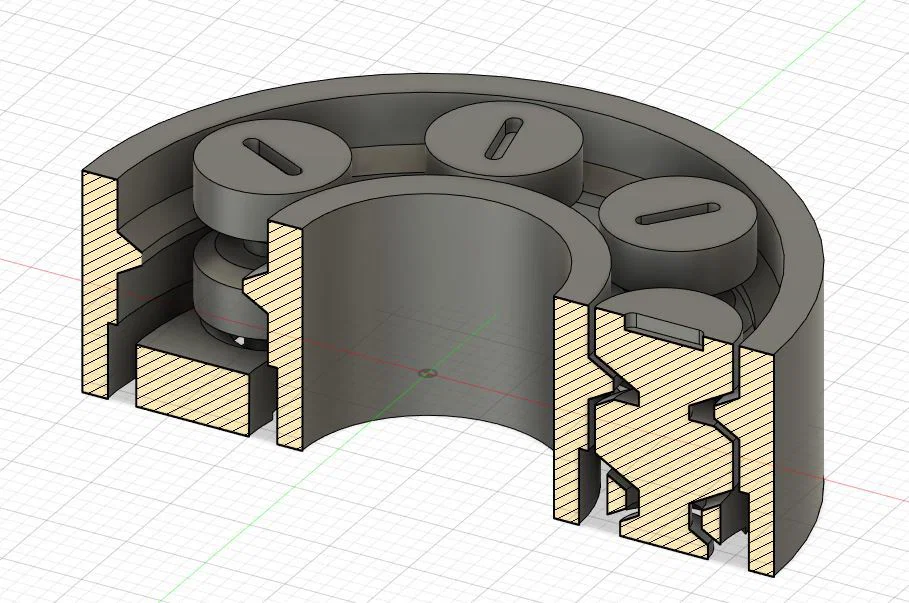

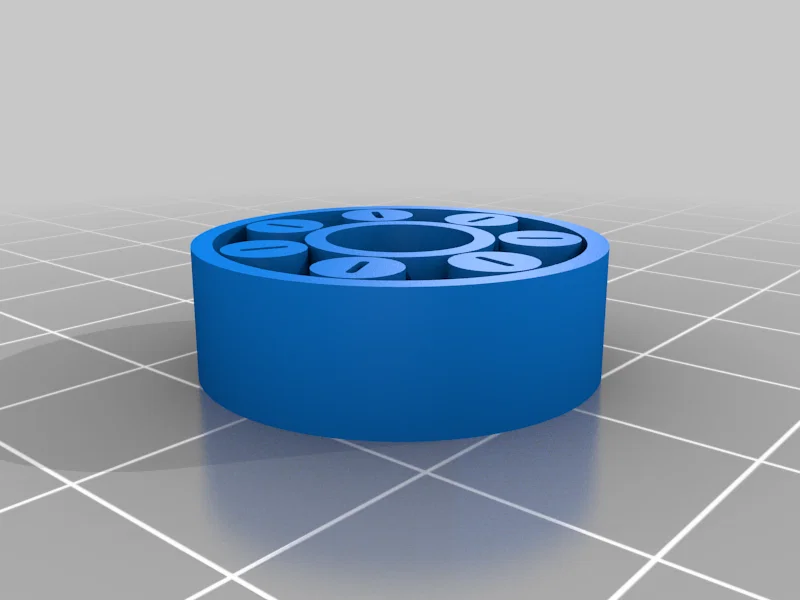

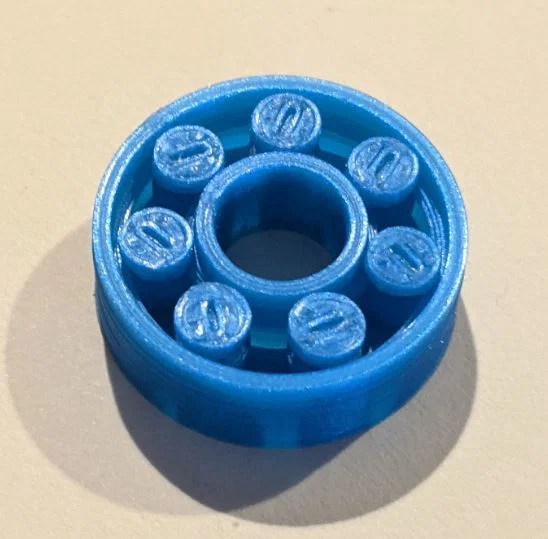

  1. Cage bất đối xứng, có rãnh dẫn hướng nằm trên roller (in với phía cage úp xuống).

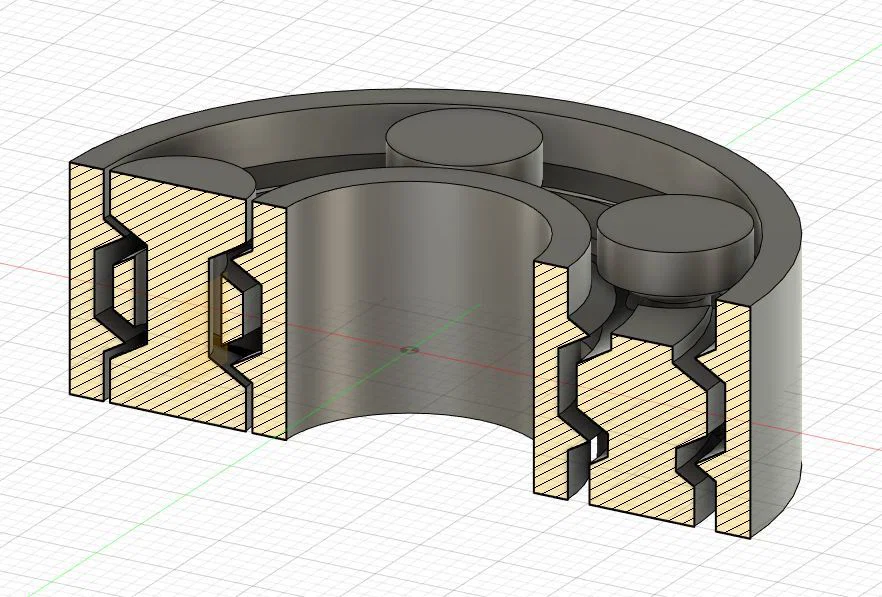

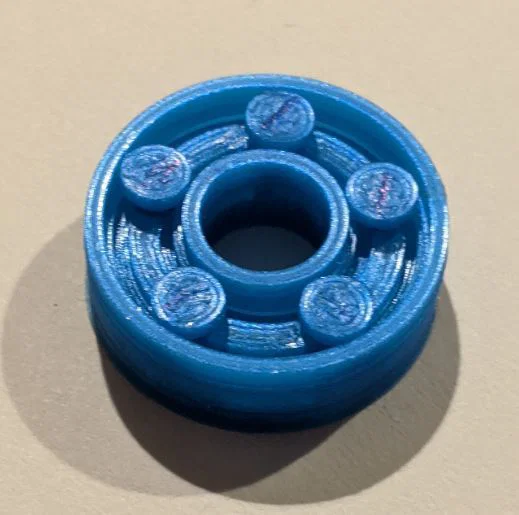

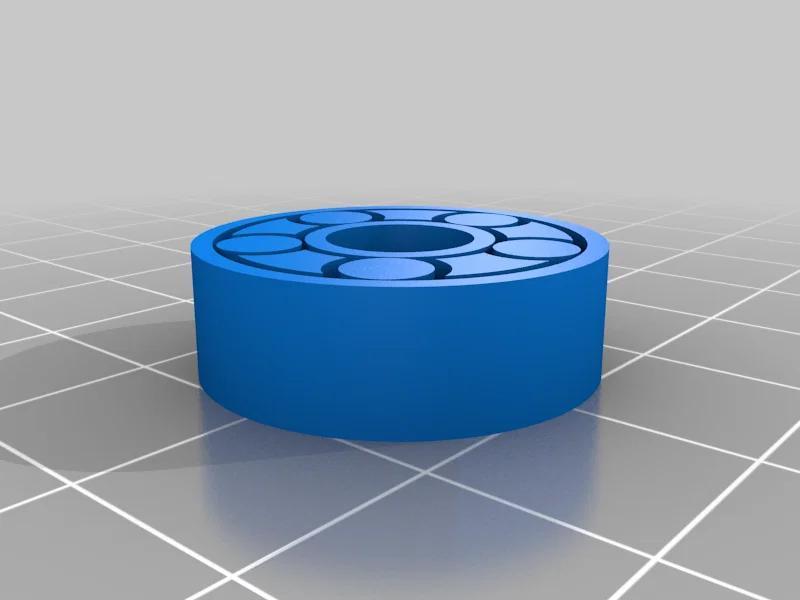

  2. Cage bất đối xứng, có gờ dẫn hướng nằm phía ngoài roller (in với phía cage úp xuống).

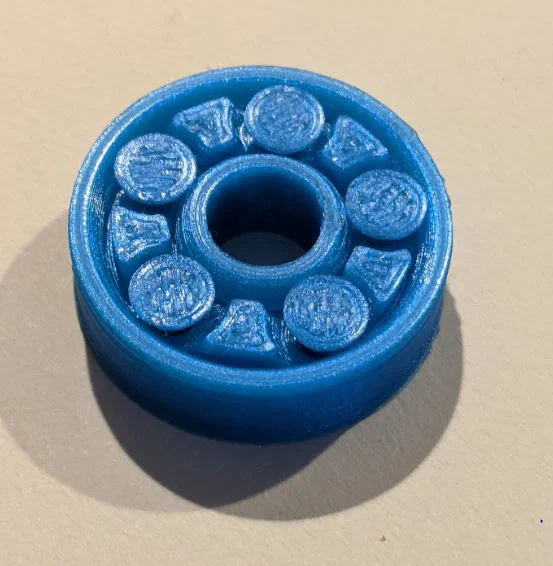

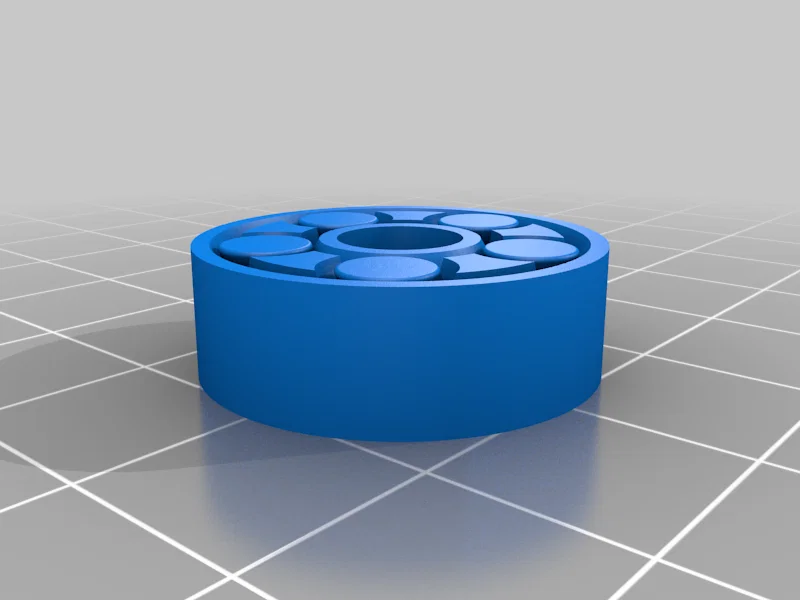

  3. Cage ở giữa kèm roller (in với phần supports của cage úp xuống).

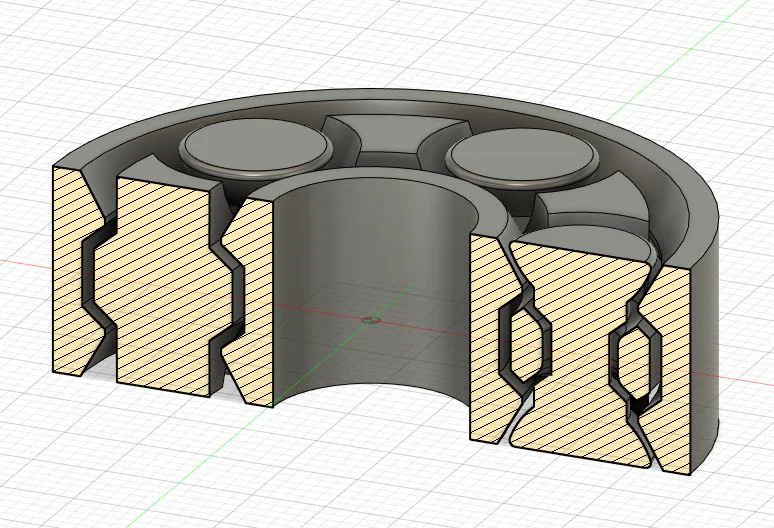

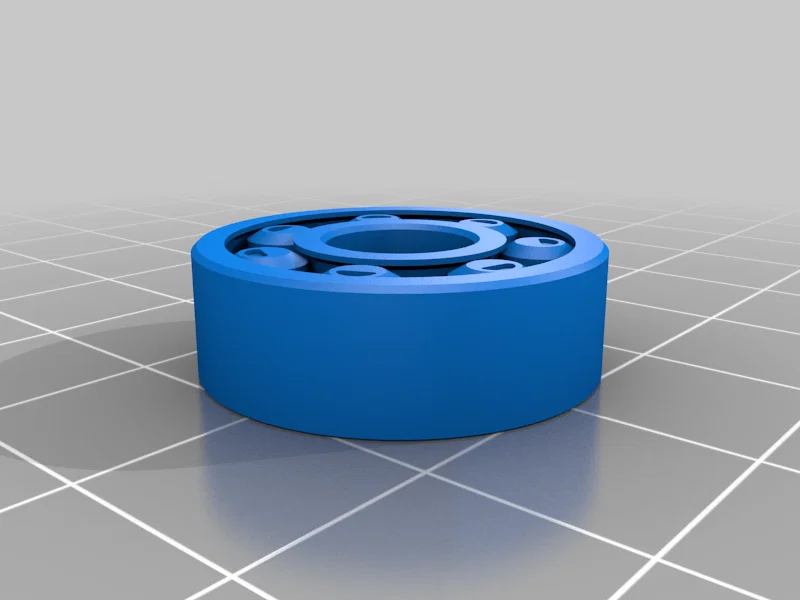

  4. Thiết kế đối xứng với roller dạng diabolo và cage trung tâm.

Một vài chi tiết hình học:
Khe hở nhỏ nhất (minimal clearance) ở roller là 0.20 mm, chỉ cần đẩy nhẹ là tách ra dễ dàng.
Độ dốc phần overhang là 55 hoặc 60 độ.

Tham khảo các thiết kế 608 khác (mình không dùng được Remix search):
https://www.thingiverse.com/thing:2746804
https://www.thingiverse.com/thing:3002837
https://www.thingiverse.com/thing:2543414
https://www.thingiverse.com/thing:4821342

  • Supports: No

  • Infill: 15

  • Filament:  PLA

Notes:

  • Mẫu này được thiết kế để in ở layer height 0.15 mm

  • Nhớ tránh hiện tượng elephant's foot, vì nó có thể làm bít khe hở ở các lớp đầu.

  • Infill cao có thể làm cage bị lệch (drift) ở các lớp đầu.

  • Mình in trên Prusa Mini+ với preset 0.15 Quality tiêu chuẩn

'

Creator's Note

Ban đầu mình đăng các concept PIP 608 này vào năm 2021.

Gần đây mình quay lại phần thiết kế bearing concept và đã làm thêm hai mẫu bearing dạng lắp ráp (assembled) chạy rất mượt, ma sát thấp và fit chặt hơn so với bearing PIP. Nếu bạn đang cần một giải pháp thực tế để in hoàn toàn một 608 bearing thì xem thử các mẫu đó nha:
