Mặt trước kiểu AIRFLOW cho Corsair iCUE 4000X & 4000D (Front Panel)

Nếu thấy các thiết kế của mình hữu ích, bạn có thể cân nhắc gửi tip

UPDATE: Nhờ các tinh chỉnh thiết kế của DryFly khi bạn ấy thử in bản của mình trên Ender 3 với các tab tích hợp sẵn, mình đã cập nhật thiết kế chỉ còn 2 biến thể, cả hai đều dùng ngàm/slot connector bên trong. - Cũng cân nhắc gửi DryFly một chút tip nha!

UPDATE 2: Nếu bạn muốn tự thêm pattern lưới (mesh) hoặc thiết kế riêng, đây là bản solid trên TinkerCad: https://www.tinkercad.com/things/3liiNYPmccR-solid-icue-4000-airflow-front-panel

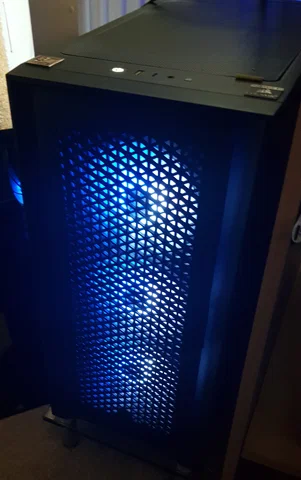

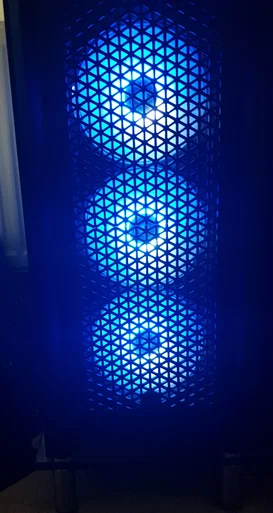

Mình có case PC Corsair iCUE 4000X, bản này đi kèm mặt trước kính (glass) dạng đặc.

Mình muốn tăng airflow cho quạt phía trước, nên đã thử đặt mua front panel bản AIRFLOW dành cho dòng 4000D trực tiếp từ Corsair nhưng:

1. hình như lúc nào cũng hết hàng và
2. có hàng thì họ cũng không ship ra ngoài nước Mỹ.

Nói ngắn gọn là mình tự thiết kế một phiên bản “diễn giải” của nó.

Mẫu này sẽ lắp vừa Corsair iCUE 4000X & 4000D vì dùng chung chassis.

Nếu bạn dùng 5000X/5000D thì sẽ không vừa, nhưng có thể scale lên để thử cho vừa (tùy khoảng cách peg).

Có 2 phiên bản kèm theo và đều in vừa bed Ender 3 (kể cả có brim), miễn là phần mềm Slicer được set dùng hết kích thước in của Ender 3 (235x235mm), chứ không phải 220x220 (thường là mặc định).

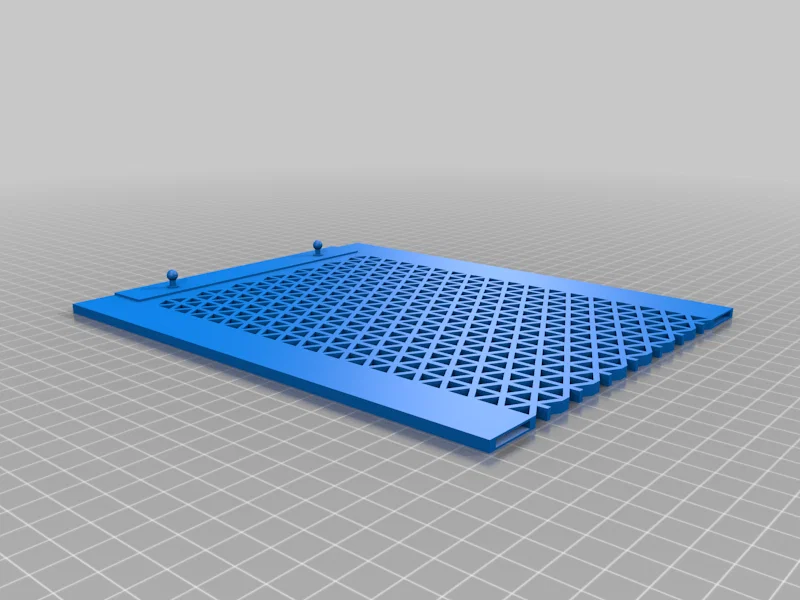

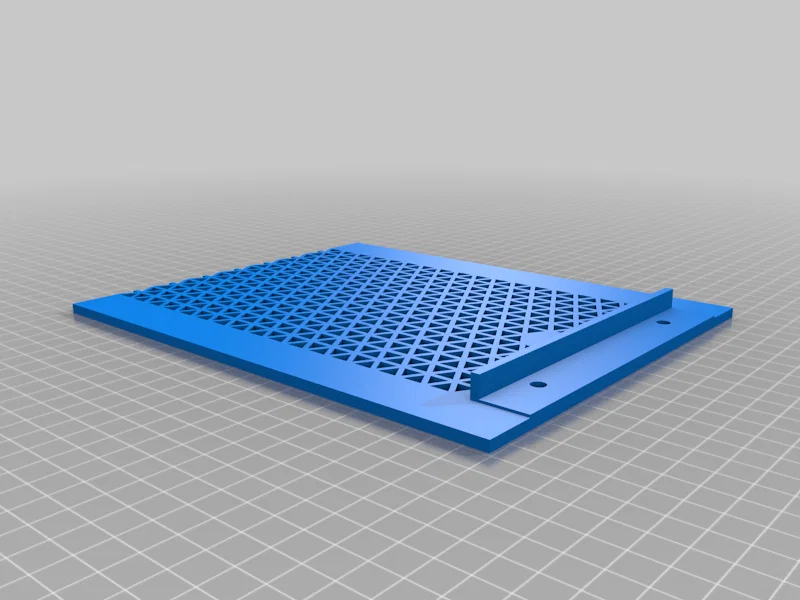

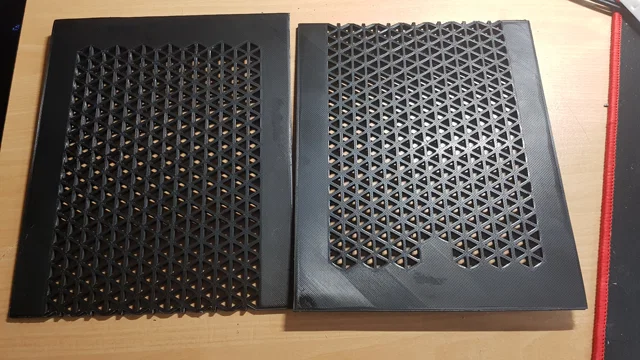

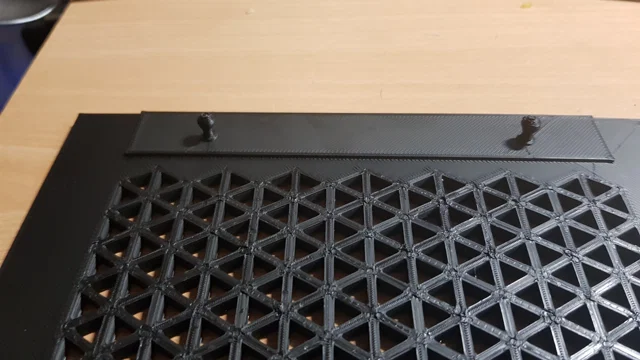

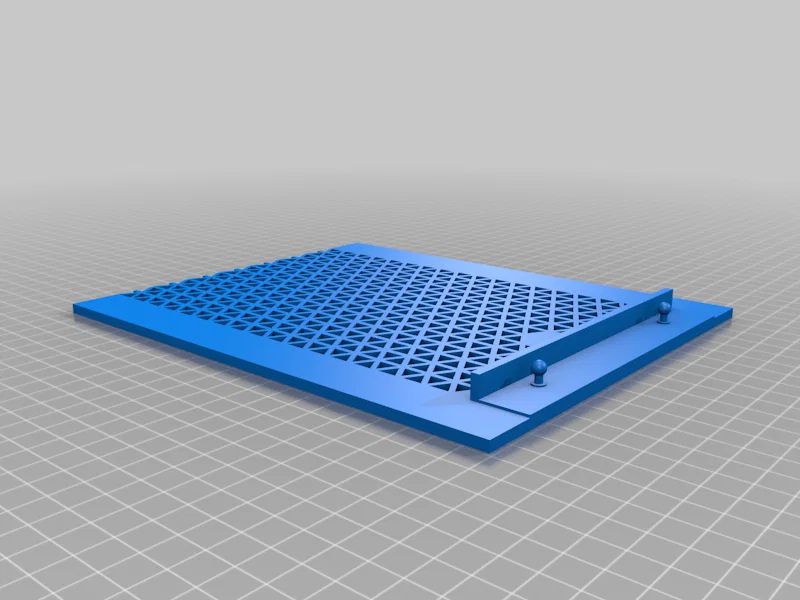

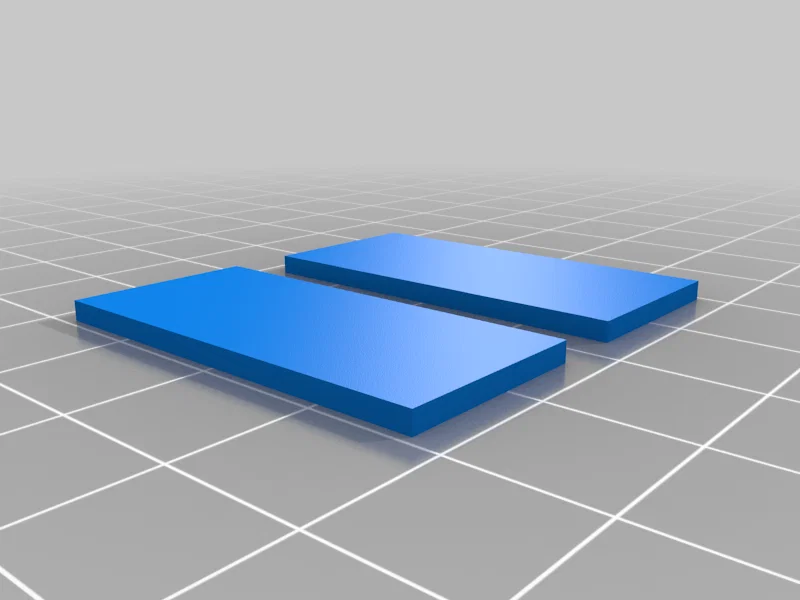

V1: Gồm mảnh trên và mảnh dưới, cần ghép lại với nhau bằng các Connector. Bản này dùng ball peg in ra để bấm vào case. Dùng ổn, nhưng lúc lắp panel vào case nhớ nhẹ tay vì đây chắc chắn là điểm yếu của thiết kế, nhất là khi in bằng PLA.

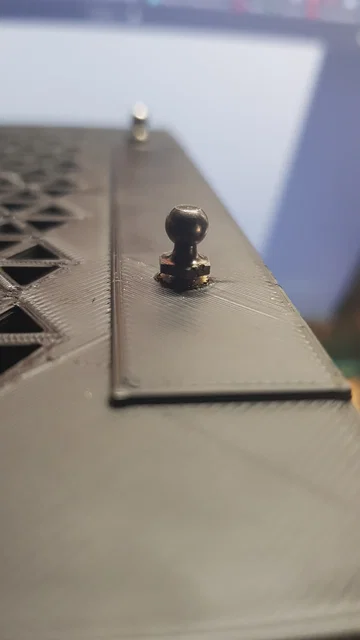

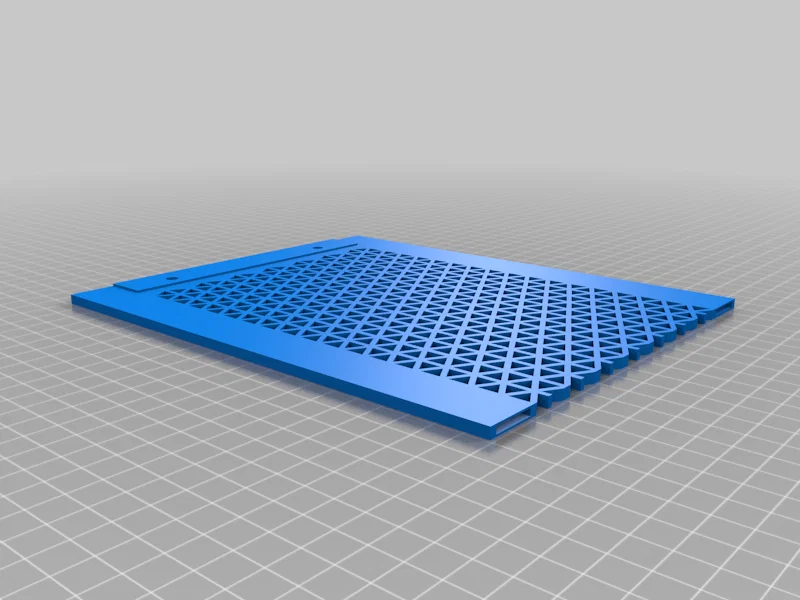

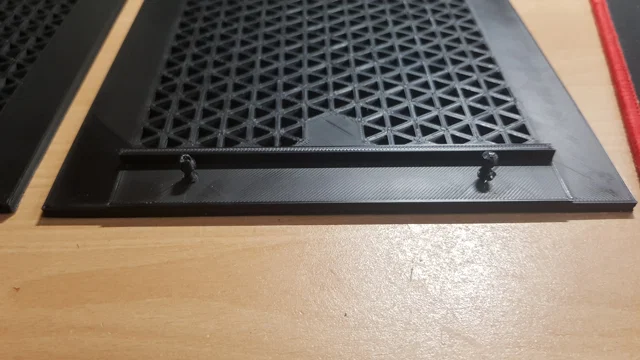

V2: Y hệt V1 nhưng bỏ các peg nhựa và thêm lỗ để dùng brass threaded insert M3 x 4mm x 5mm và ốc ball head 5mm.

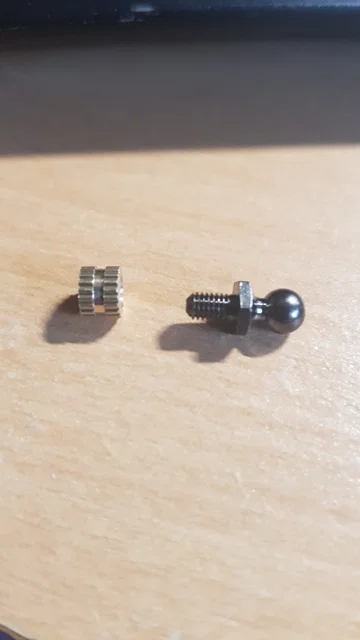

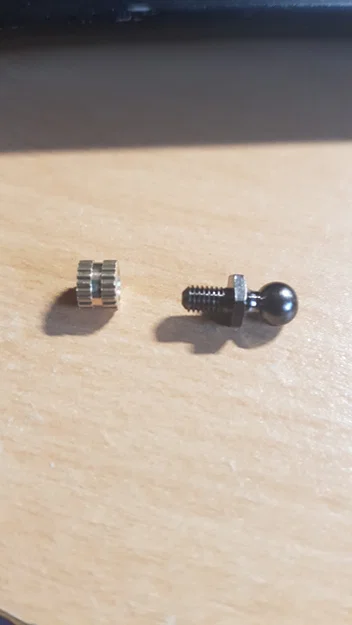

1: Ốc ball head có phần đầu 5mm và ren M3; nguồn phổ biến nhất hình như là các shop phụ tùng xe RC, cụ thể Tamiya part # 19804205 sẽ đúng kích thước để dùng với brass threaded insert M3.

2: Brass threaded insert M3 được thiết kế để ép bằng mỏ hàn: đặt đầu mỏ hàn lên insert rồi ấn nhẹ xuống đến khi nó chìm vào lỗ; để nguội là sẽ rất chắc.

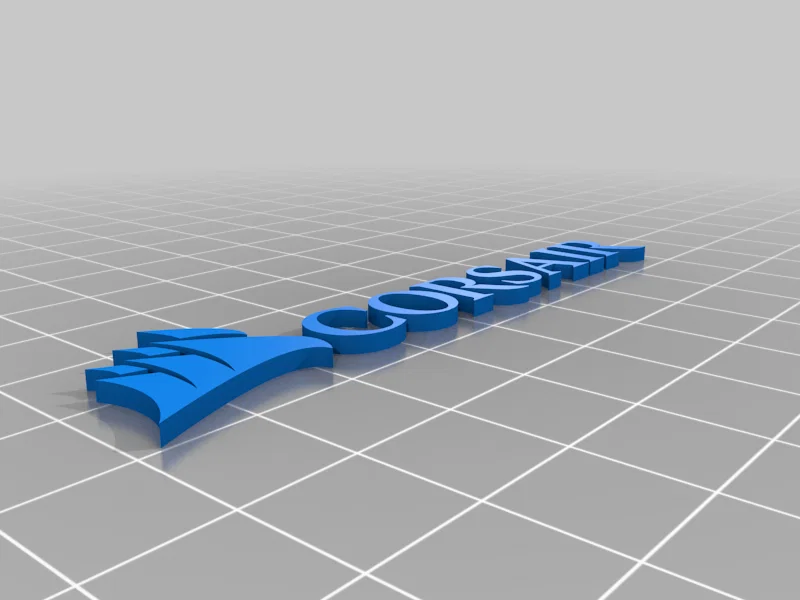

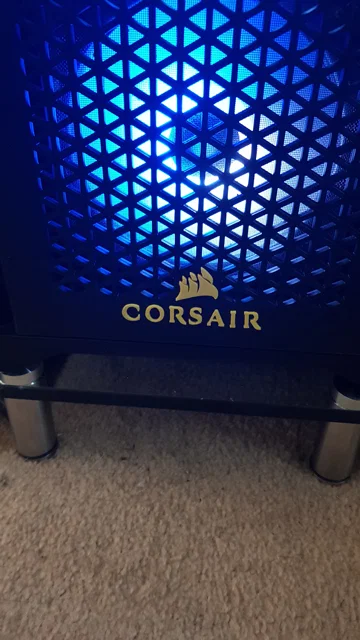

3: Bạn có thể thêm logo Corsair nếu muốn (như hình cuối), mình dùng mẫu này rồi scale xuống cho đúng: https://www.thingiverse.com/thing:4778711 - STL đã kèm sẵn đúng kích thước cho panel.

4: Nhắc lại: nhớ set Slicer dùng hết kích thước in của Ender 3 (235x235mm), không phải 220x220 (hay để mặc định).

Print Settings: Quality: 0.2 Infill: 60% (mình để cao vậy để tăng độ cứng và độ bền) Brim: Yes (tùy sở thích) Supports: No Material: PLA

Print Settings

Printer Brand:

Creality

Printer:

Ender 3

**Rafts:**

No

Supports:

No

**Resolution:**

200

Infill:

60

**Filament:** Technology Outlet PLA Black

Notes:

Print Settings:
Quality: 0.2
Infill: 60% (mình để cao vậy để tăng độ cứng và độ bền)
Brim: Yes (tùy sở thích)
Supports: No
Material: PLA

Category: Computer
