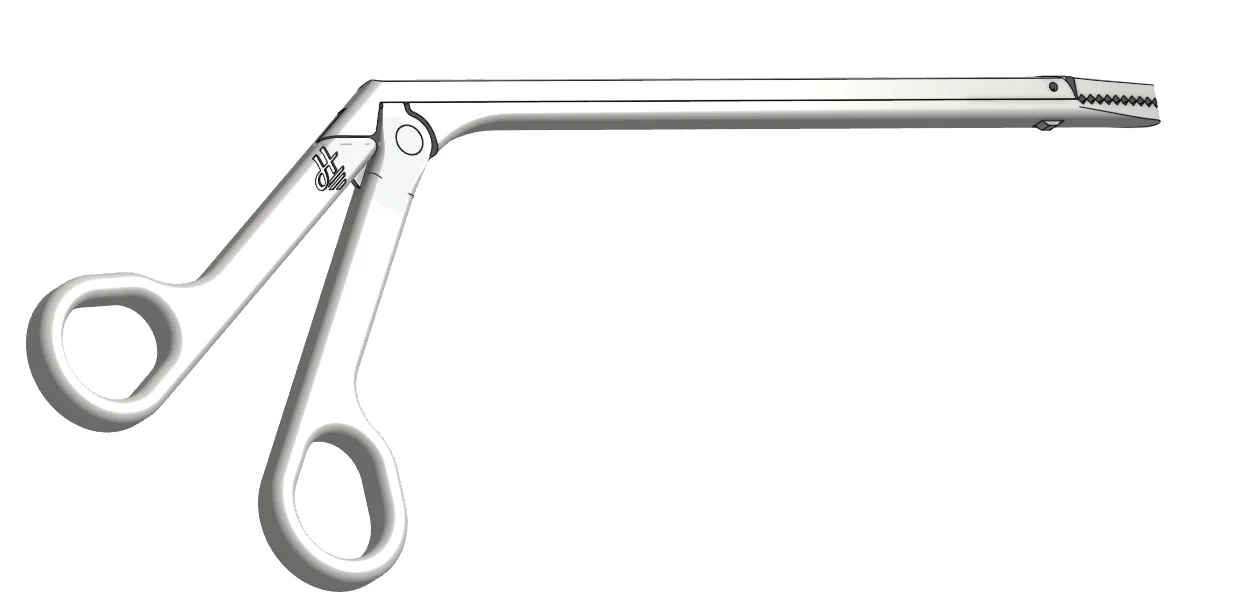

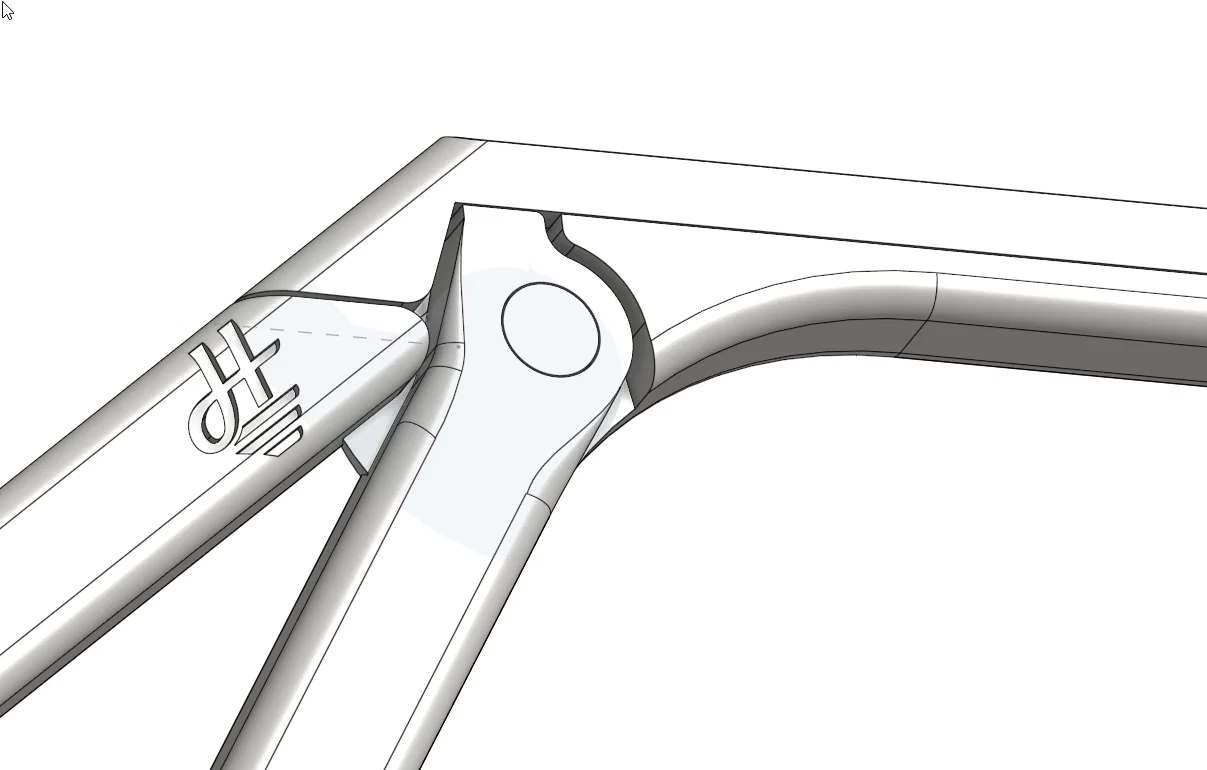

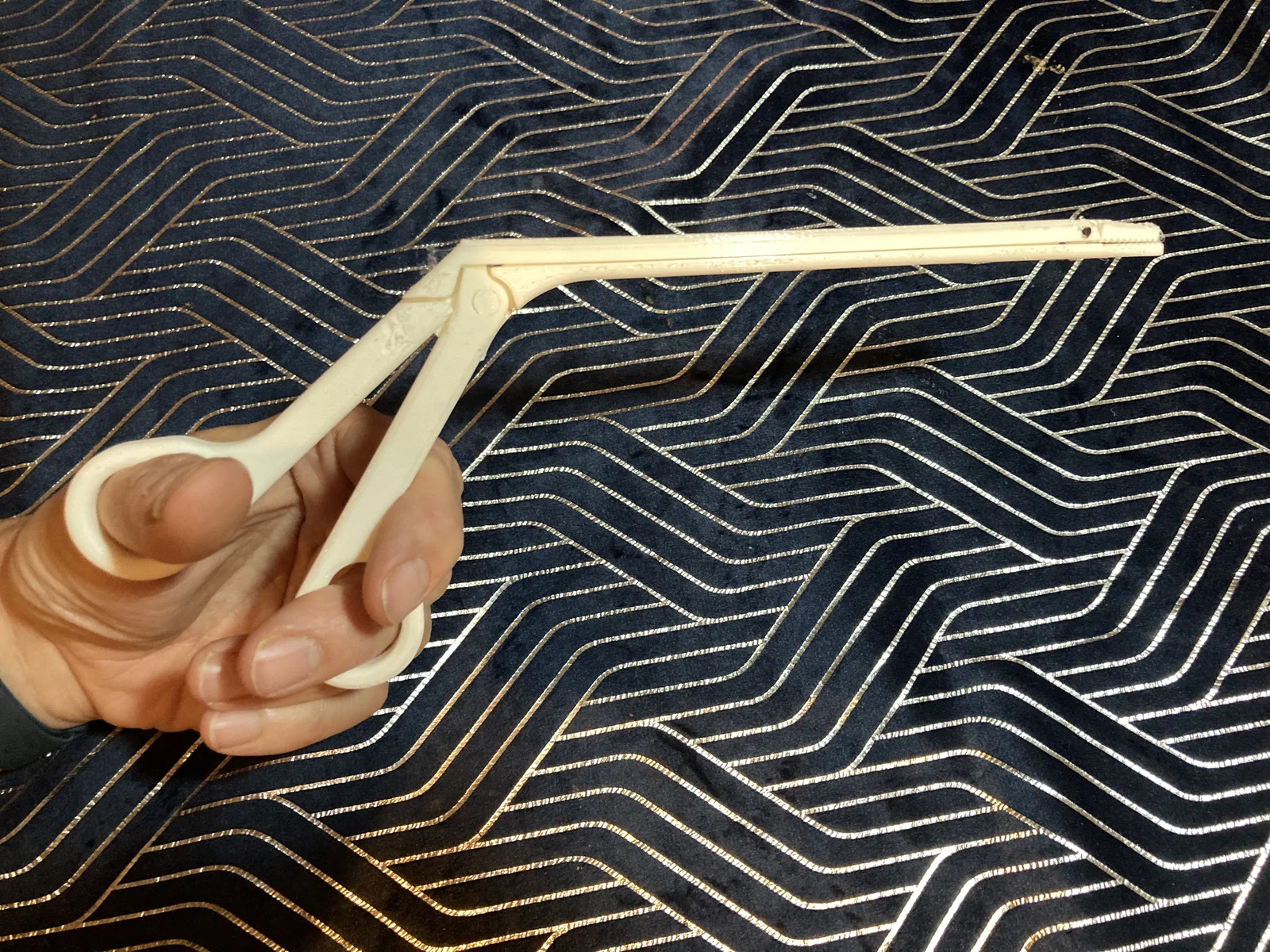

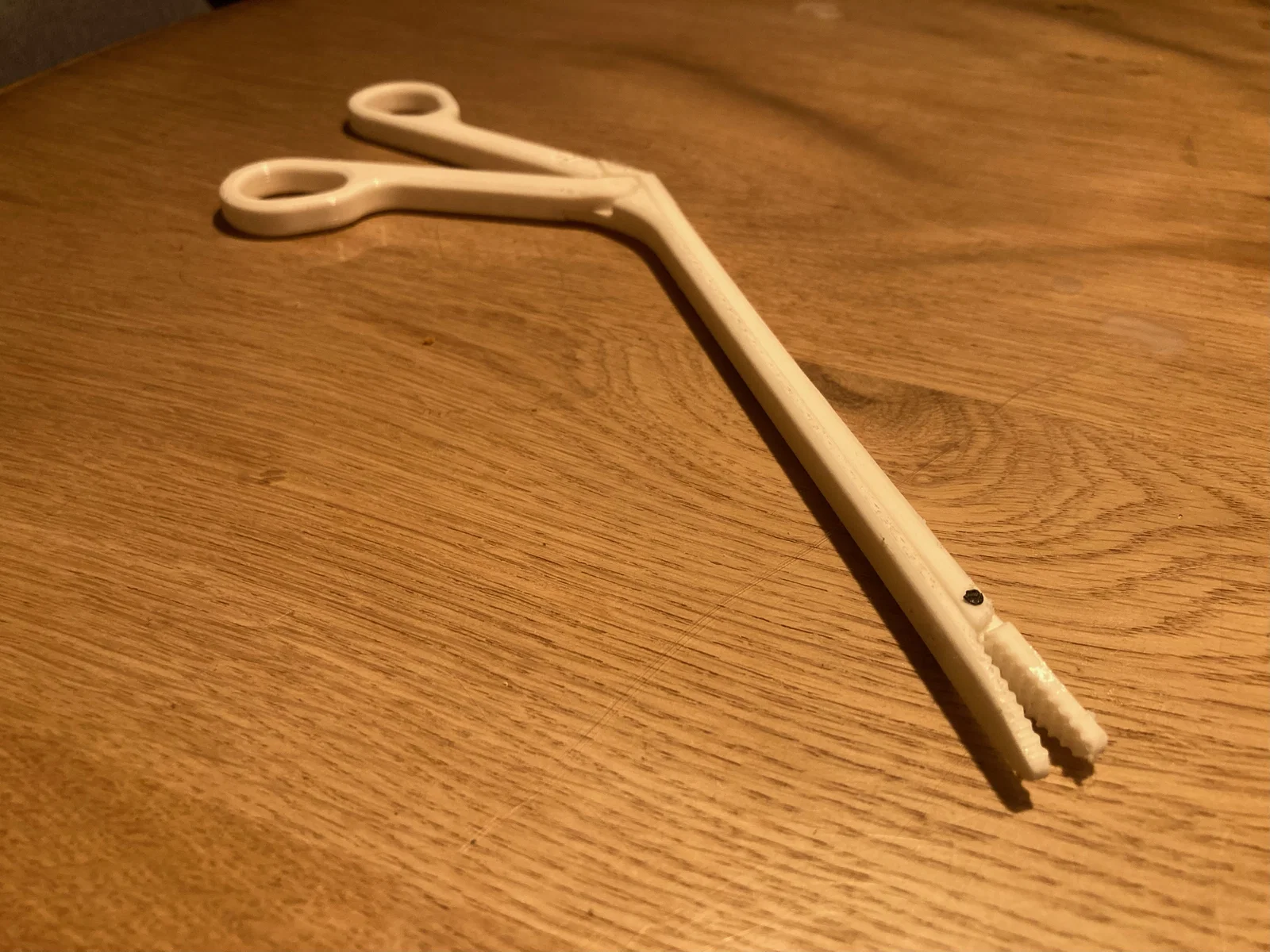

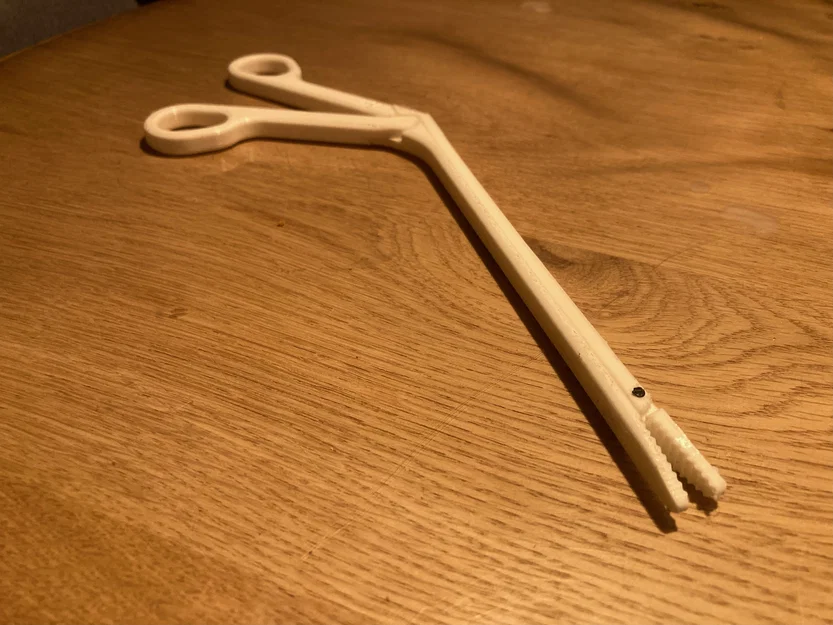

Kìm gắp tầm xa in 3D V4. Mẫu kìm này do mình thiết kế và cũng là bản remix từ một mẫu mình đã đăng trước đó. Bản đời trước cần 1 con bu-lông và ê-cu M3, còn bản này dùng kiểu thiết kế "twist and lock".

Hướng dẫn in (Print instructions)

infill
Mình in với infill 20%. Phần duy nhất cần infill 100% là tay cầm chuyển động (có cam) từ phía trên lỗ bản lề trở lên. (Mình từng bị gãy cái cam ở một cây kìm.)

Supports
Mình dùng tuỳ chọn thêm support material chỉ trên buildplate. Cách này sẽ giúp các lỗ không bị bít.

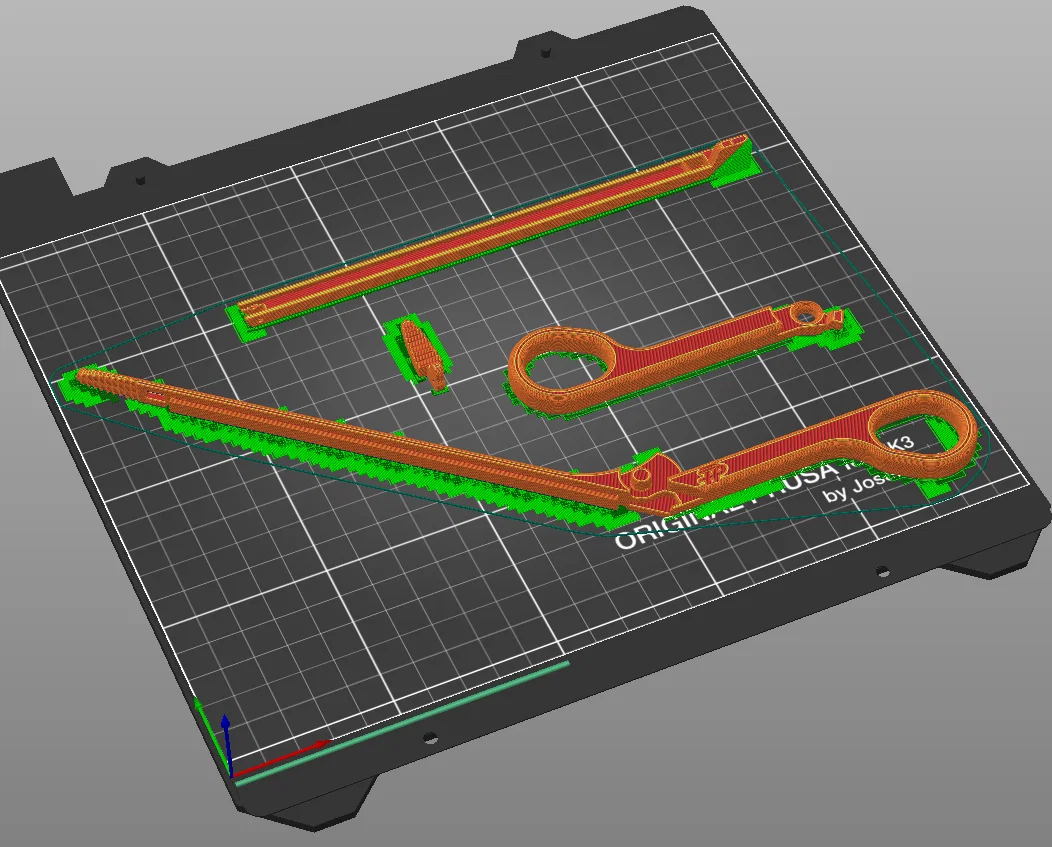

Orientation
Các file model hiện chưa được xoay đúng hướng để in.

Hướng tốt nhất cho phần trên khi in là để rãnh chữ V (v-grove) hướng lên.

Hướng tốt nhất cho phần đế là nằm phẳng nghiêng trên một bên, để logo hướng lên.

Hướng tốt nhất cho phần hàm kìm (jaw) là để cam và răng (teeth) hướng lên.

Hướng tốt nhất cho tay cầm rời (separate handle) là nằm phẳng nghiêng trên một bên, để cái cam nhỏ hướng lên. Nếu xoay ngược lại sẽ cần rất nhiều support material thêm.

Tất cả các phần đều vừa trên mặt bàn in 200x200mm.
