CẬP NHẬT LỚN: Long reach Pliers V3

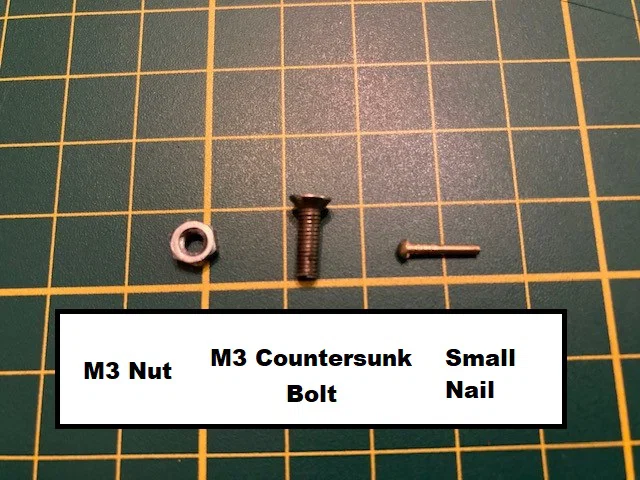

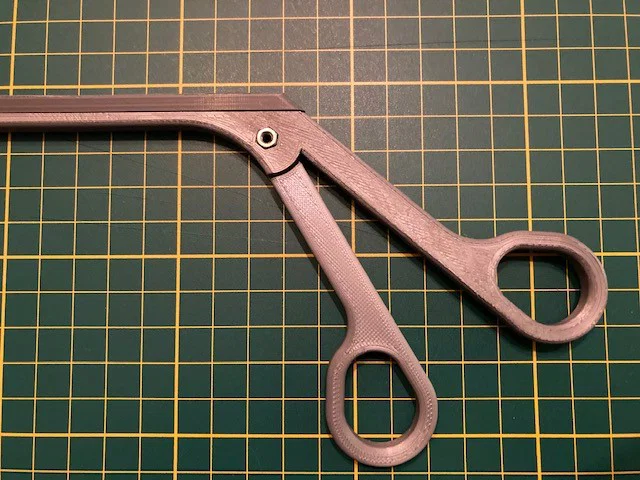

Bản cập nhật này giúp in cái kìm dễ hơn bao giờ hết! Không còn phải “fettling” (mài/chỉnh sửa sau in) nữa... Tuy nhiên giờ bạn sẽ cần một con vít M3 đầu chìm (countersunk) và một đai ốc thường hoặc nylock.

Lưu ý

Nếu bạn không có (hoặc không muốn gắn) vít và đai ốc M3, vui lòng xem bản “No hardware” của mình:

Video:


Chơi với mấy cây forceps này:


các cập nhật:

Dung sai tốt hơn (chỉ cần trượt vào là khớp)
Lật rãnh V (V-grove) ngược lại.
Thêm vật liệu quanh bản lề cho phần jaw
Bản lề kiểu scissor một bên
CẬP NHẬT NHỎ: Long reach Pliers V3.1

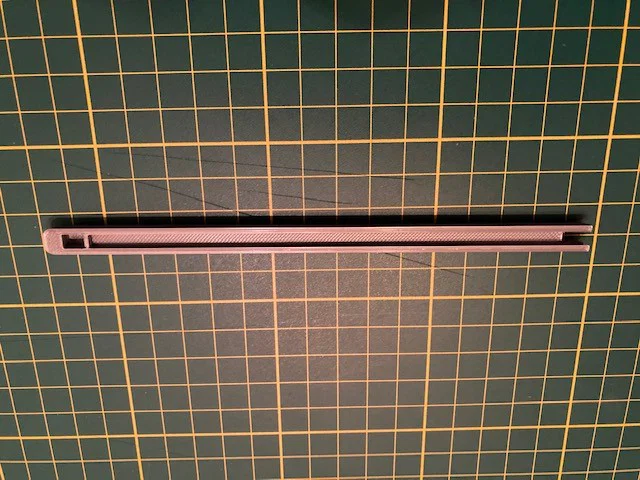

Bản cập nhật này chỉ thay đổi phần slider phía trên. Nó được kéo dài nhẹ để tăng lực kẹp cho các món mỏng.

Hướng dẫn in

Infill
Mình in với 20% infill. Phần duy nhất cần 100% infill là tay cầm chuyển động (có cam) tính từ phía trên lỗ bản lề trở lên. (Mình từng bị gãy cam trên một cây kìm.)

Supports
Mình dùng tuỳ chọn chỉ thêm support trên buildplate. Cách này sẽ giúp các lỗ không bị bít

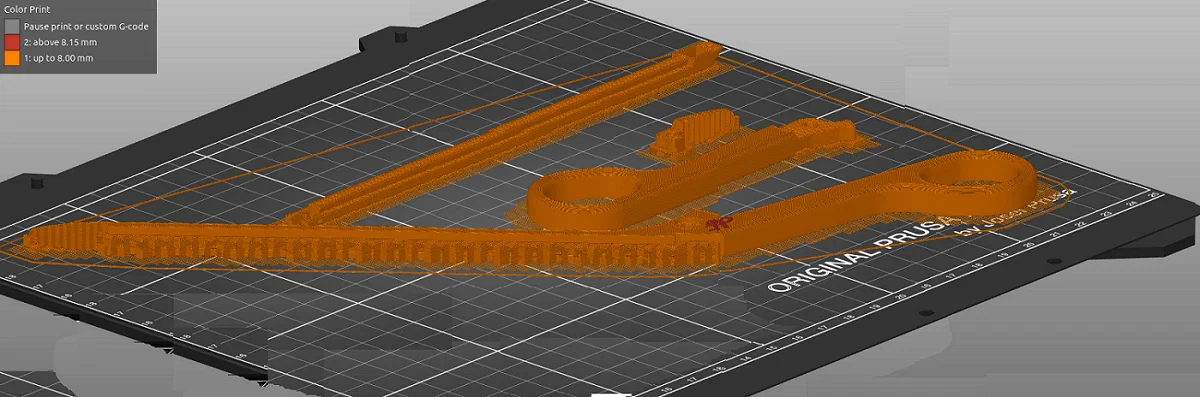

Orientation
Các model chưa được xoay đúng hướng để in.

Hướng tốt nhất cho phần trên khi in là để rãnh V (v-grove) hướng lên trên

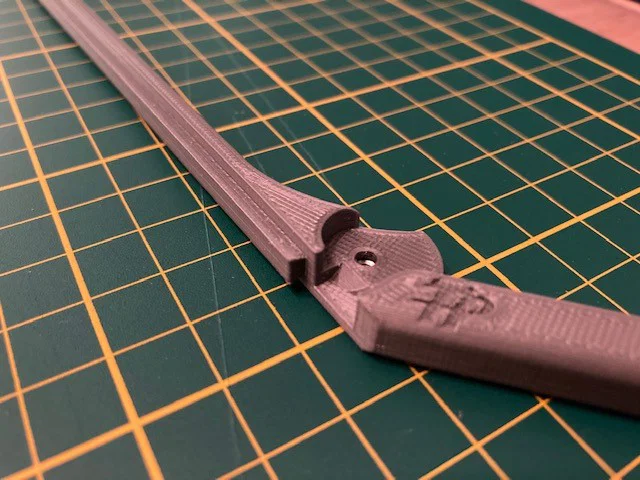

Hướng tốt nhất cho phần đế là nằm phẳng nghiêng trên cạnh, với logo hướng lên trên

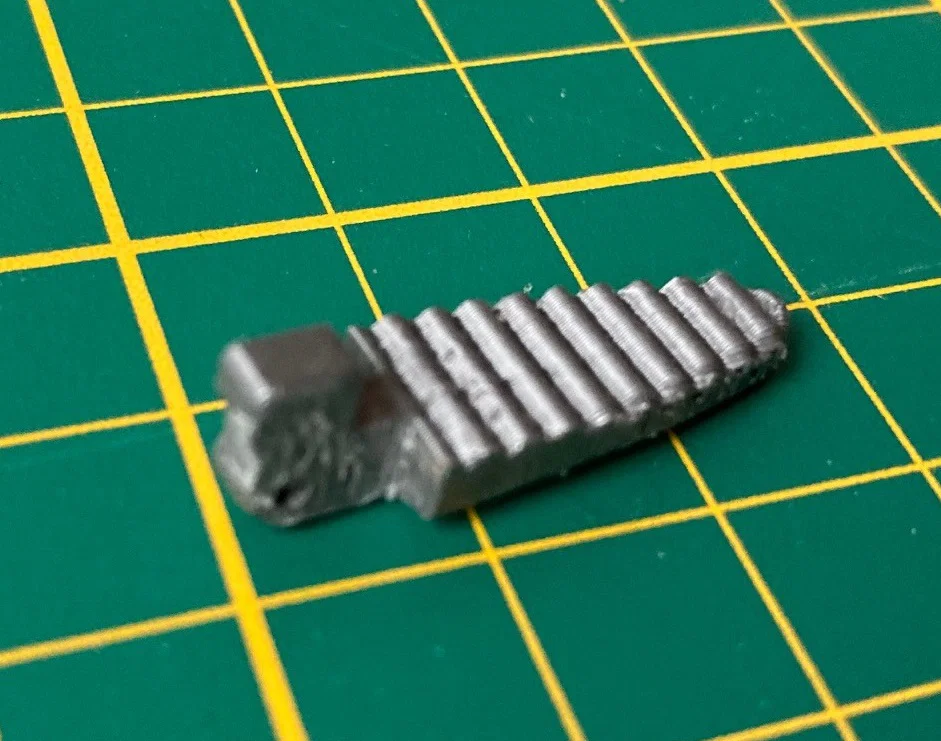

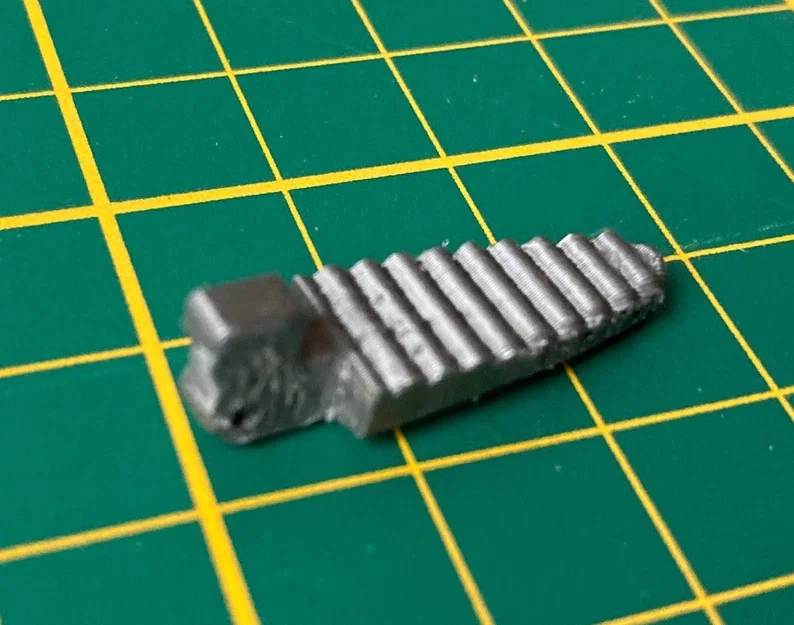

Hướng tốt nhất cho phần jaw là để cam và răng hướng lên trên

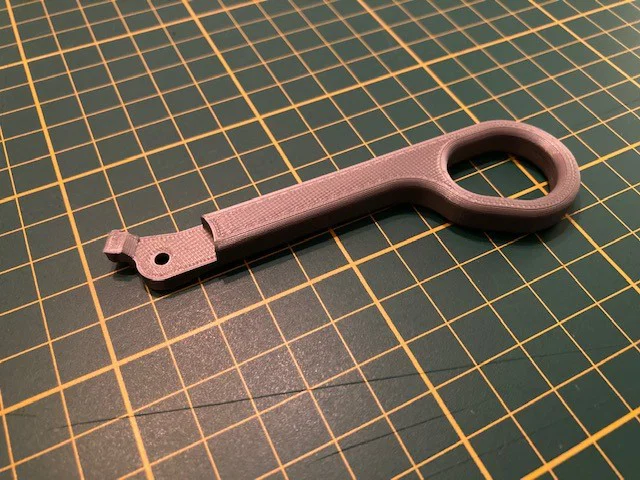

Hướng tốt nhất cho tay cầm rời là nằm phẳng trên cạnh, với cái cam nhỏ hướng lên trên. Nếu xoay ngược lại sẽ cần rất nhiều support thêm.

Tất cả các phần đều nên vừa trên bàn in 200x200mm.
