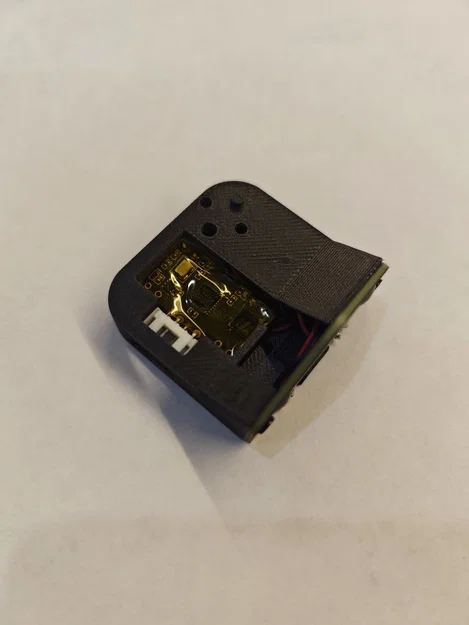

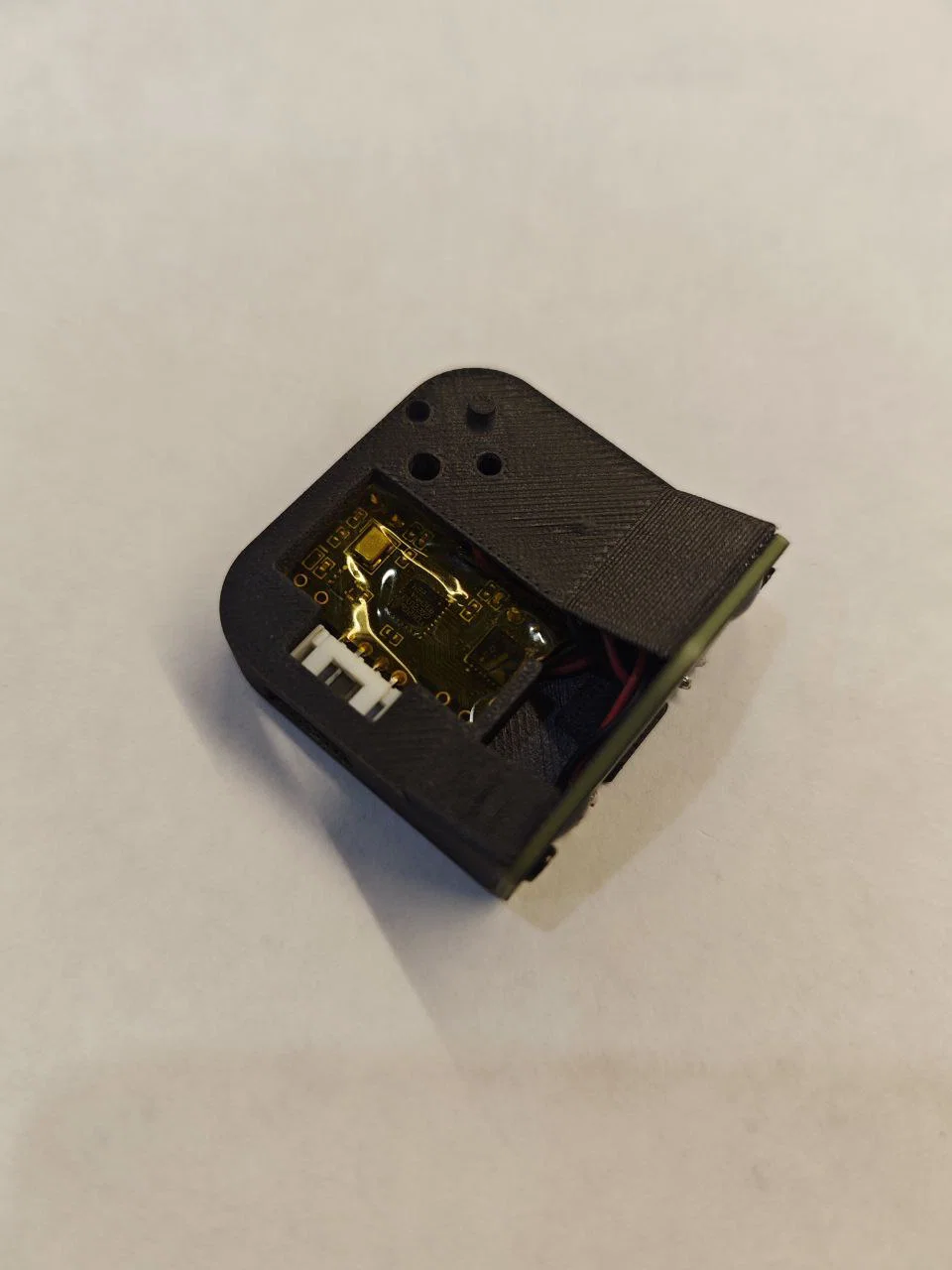

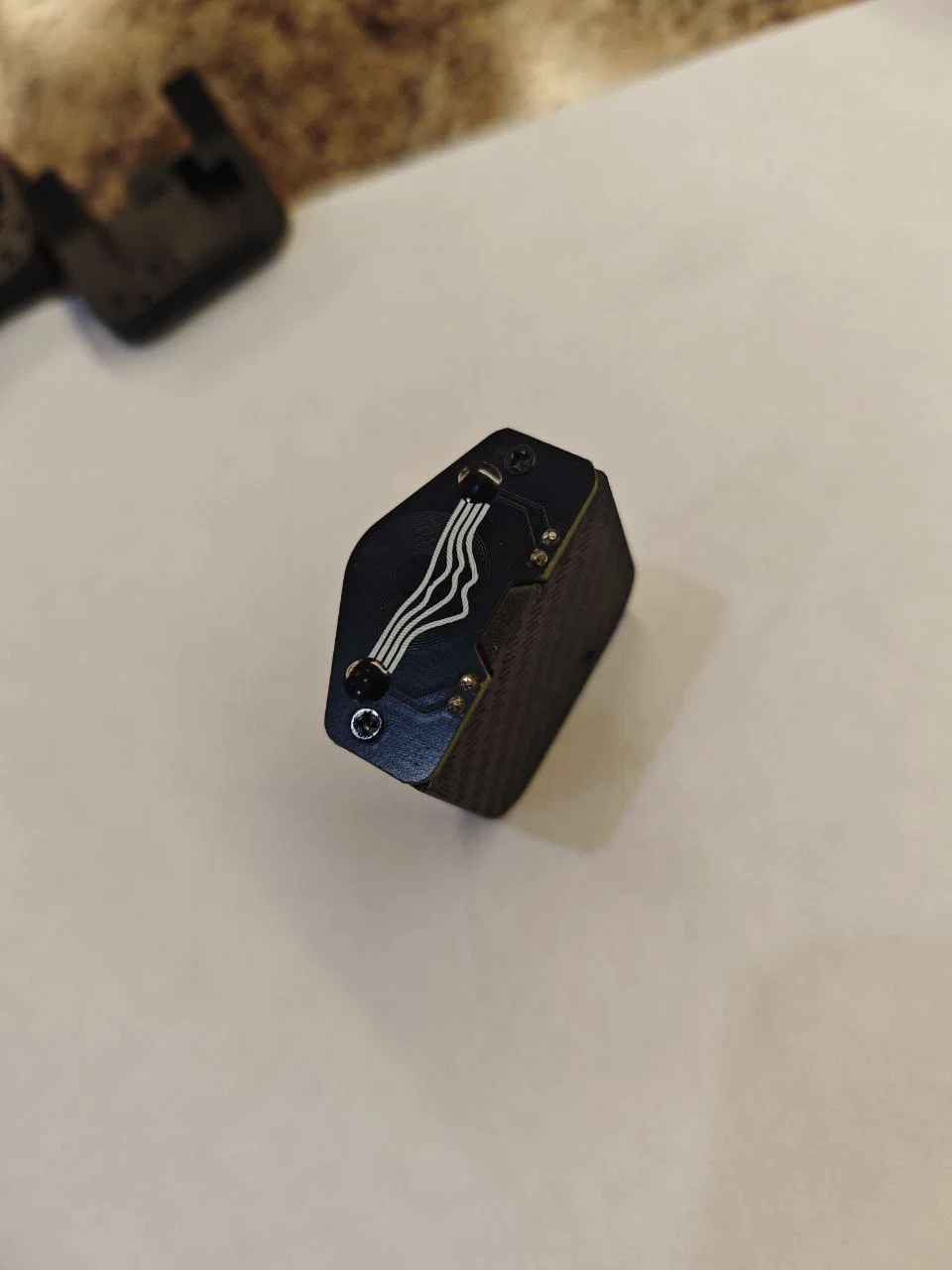

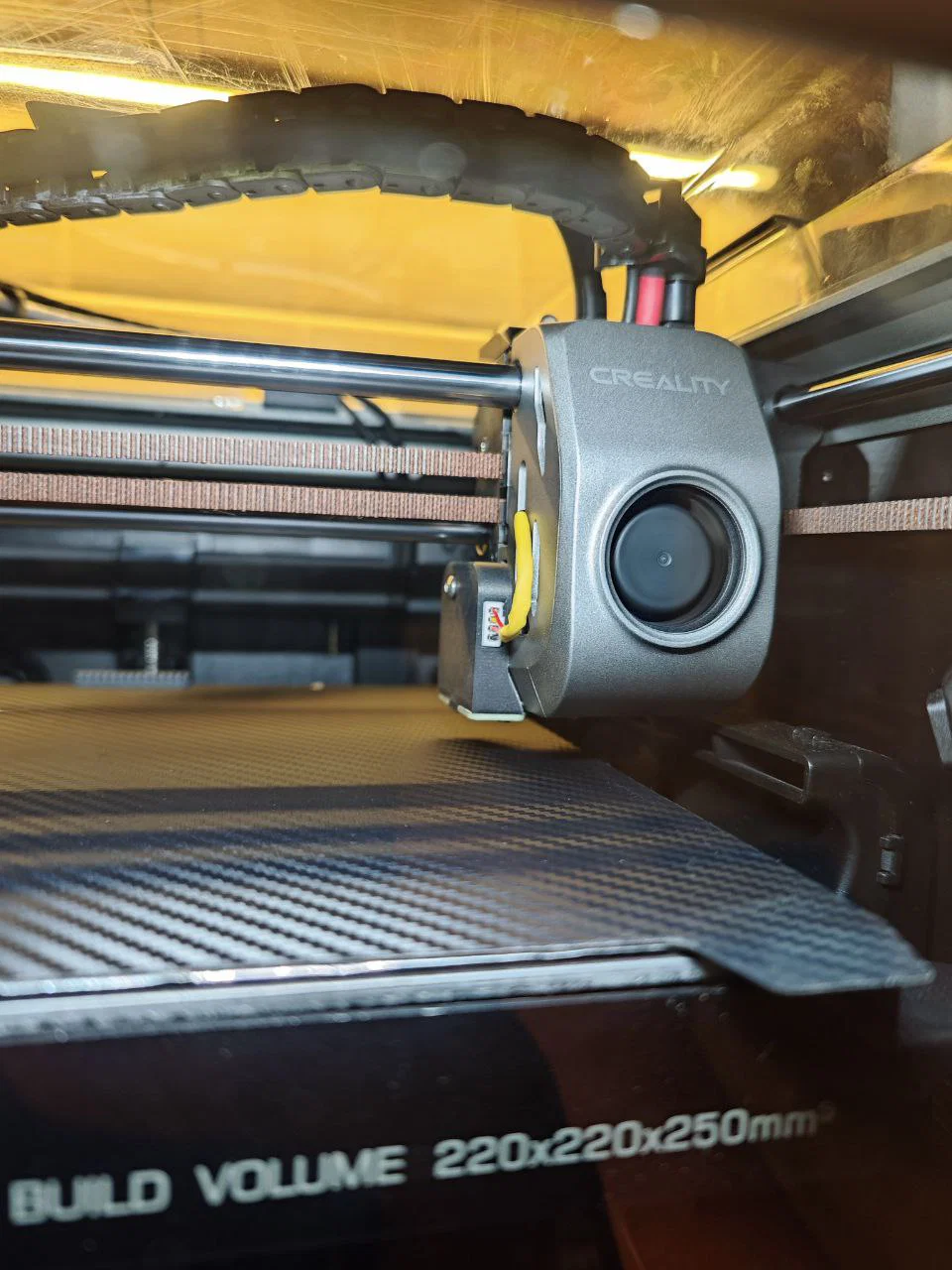

Giá gắn Cartographer Probe v3 (Flat Pack) cho K1 Series (cắm cổng lidar)

Ở phiên bản V2, kích thước các lỗ đã được tối ưu

Simple AF Cartographer - repository, nhờ đó model này mới được tạo ra

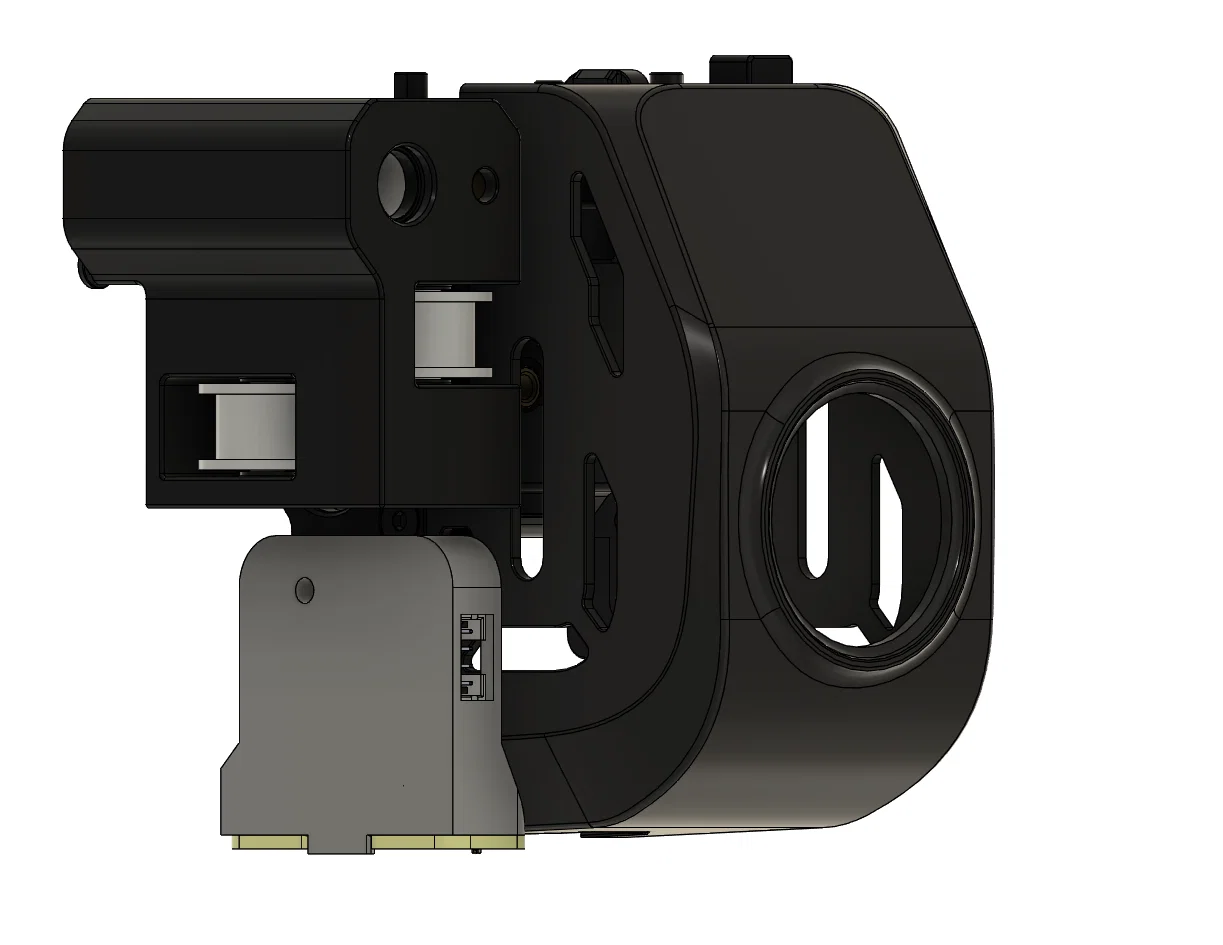

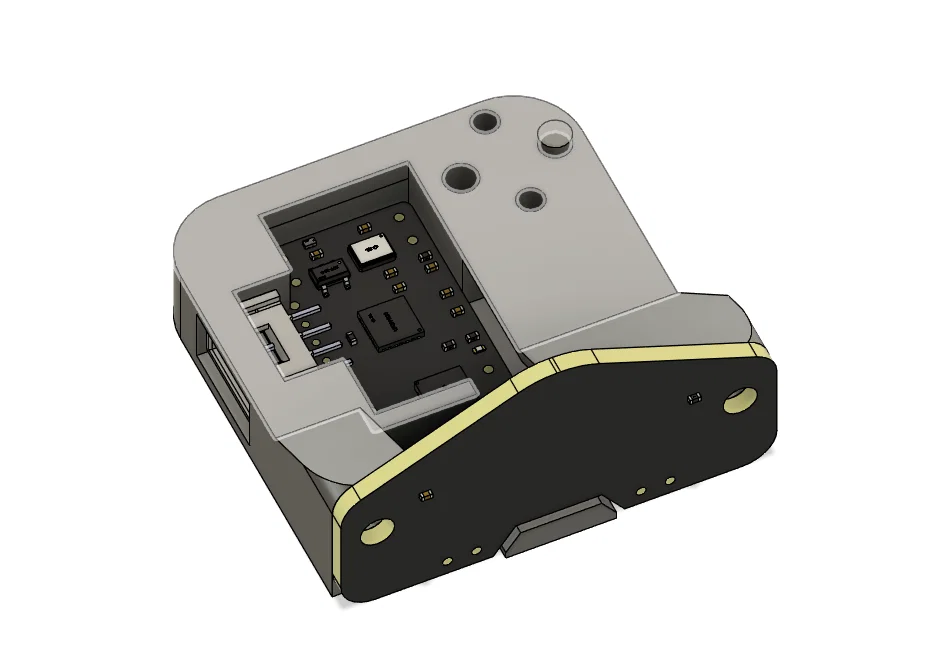

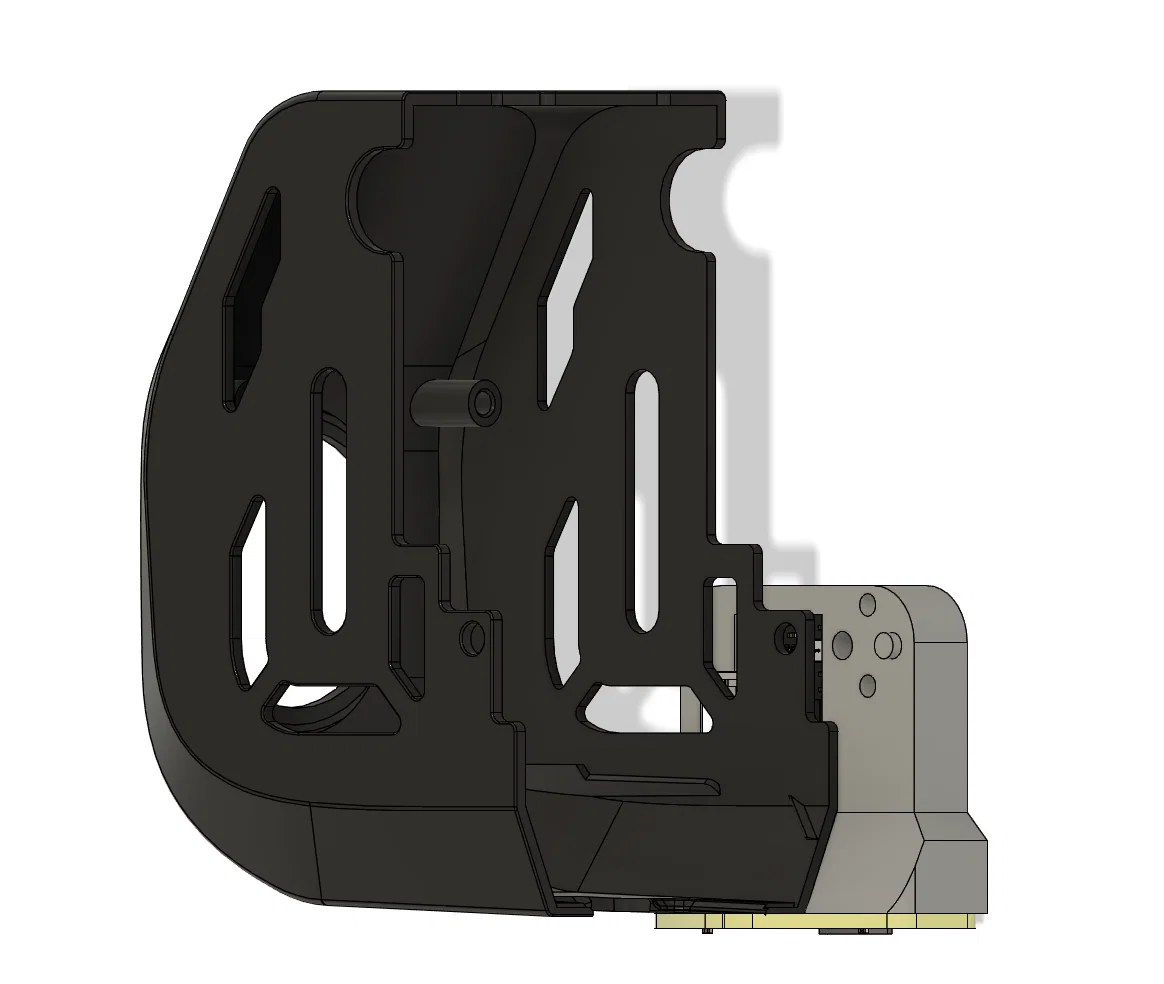

Ở phiên bản 1.1, đã thêm model cartographer (vào file STEP), các cạnh đã được bo tròn.

BOM:

2x - Heat Inserts M2*5*3.5
2x - Screws M2x6 (đầu chìm)
1x - M3X10

Cấu hình Klipper

#offsets
[scanner]
x_offset: -21.0
y_offset: 0.0

#for k1c
[bed_mesh]
speed: 250
probe_count: 20,20
algorithm: bicubic
bicubic_tension: 0.2
mesh_min: 10,10
mesh_max: 205,200

#for k1c
[screws_tilt_adjust]
screw1: 46,20
screw1_name: front left screw
screw2: 216,20
screw2_name: front right screw
screw3: 216,190
screw3_name: rear right screw
screw4: 46,190
screw4_name: rear left screw
speed: 100
horizontal_move_z: 5
screw_thread: CW-M4

Pinout cổng lidar

Với máy in K1 và K1C, cổng lidar sẽ không hoạt động, bạn cần kéo dây từ mainboard lên đầu in; cách làm được mô tả tại đây

Nhớ dùng print supports
