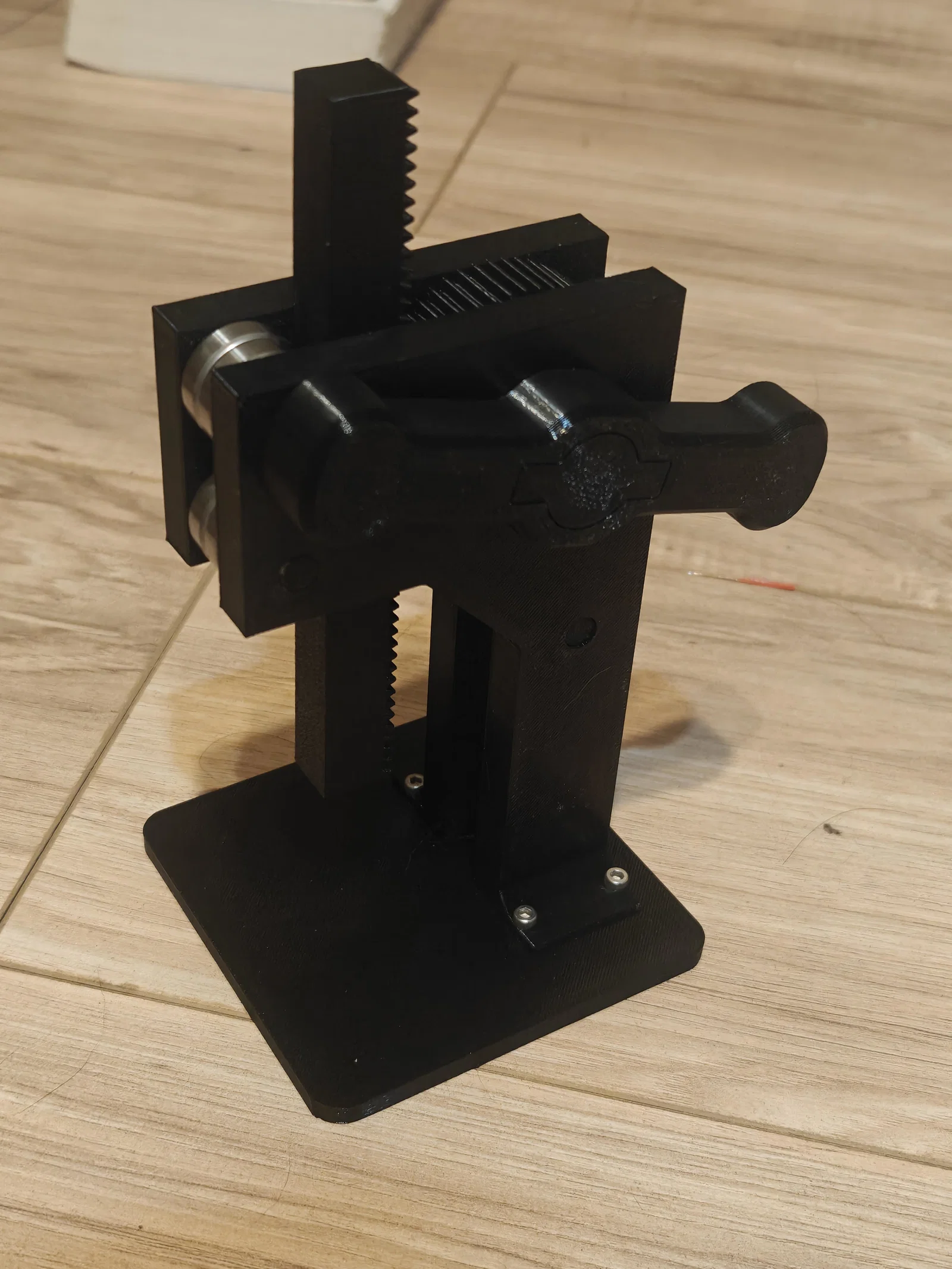

Arbor press (máy ép tay)

Tác giả Lock

Lượt tải
197
Lượt thích
42
Lượt coi
2.579

File 9 1,1 MB

  • arbor_press-BearingAxlex3_1776465302.stlSTL · 5 KB
  • arbor_press-Handle_1776465302.stlSTL · 176,6 KB
  • arbor_press-HeadRight_1776465303.stlSTL · 165,5 KB
  • arbor_press-HeadLeft_1776465304.stlSTL · 176,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#306966
Danh mục
DIY
Ngày đăng

Mô tả

Mọi thứ đã được canh hướng sẵn đúng chuẩn để in, vừa đảm bảo độ bền vừa không cần support. Mình tốn khoảng 1/4 cuộn filament và 4 tiếng để in. Nhớ đảm bảo bạn có thông số bù contour XY (xy contour compensation) cho chuẩn. Với layer height 0.2 và line width 0.42, mình dùng 5 walls, 5 top và 5 bottom layers, infill adaptive cubic 50%. Mình in bằng PETG.

BOM:

In 1 cái cho mỗi part, trừ BearingAxels thì in 3 cái, và chỉ in 1 cái rack. Một rack là hoàn toàn bằng nhựa, còn cái kia có thể gắn thêm ty kim loại 10mm x 100mm nếu bạn muốn có đầu ép bằng kim loại. Nó cũng giúp gia cường độ bền cho rack.

4x bạc đạn 608

4x m3 heat set inserts

4x vít m3x6

Hướng dẫn lắp ráp:

Tất cả đều là kiểu press fit chặt và nên giữ đúng như vậy! Ở mỗi bước mình dùng búa gõ nhẹ để ráp vào đúng vị trí. Lỡ có tì lực hơi mạnh lên bạc đạn cũng không sao. Bạc đạn không cần phải quay thì bộ này vẫn hoạt động tốt.

  1. Gắn axels và bạc đạn lên left head
  2. Gắn left head vào base
  3. Lắp handle lên trục (axel) của main gear
  4. Luồn trục main gear qua right head rồi gắn main gear vào
  5. Ép (press) right head vào left head
  6. Bắt vít right head vào base

CẬP NHẬT:

Đổi các góc nhọn sang bo tròn để tăng độ bền + đẹp hơn.
