Neptune 4 Plus / Max – Bracket Dẫn Dây (Cable Routing Bracket)

Tác giả true

Lượt tải
111
Lượt thích
24
Lượt coi
550

File 2 230,8 KB

  • main_cable_side_holder_REV2b_1776461658.stlSTL · 91,1 KB
  • x_cable_side_holder_vert_beta_REV3_1776461659.stpSTP · 139,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

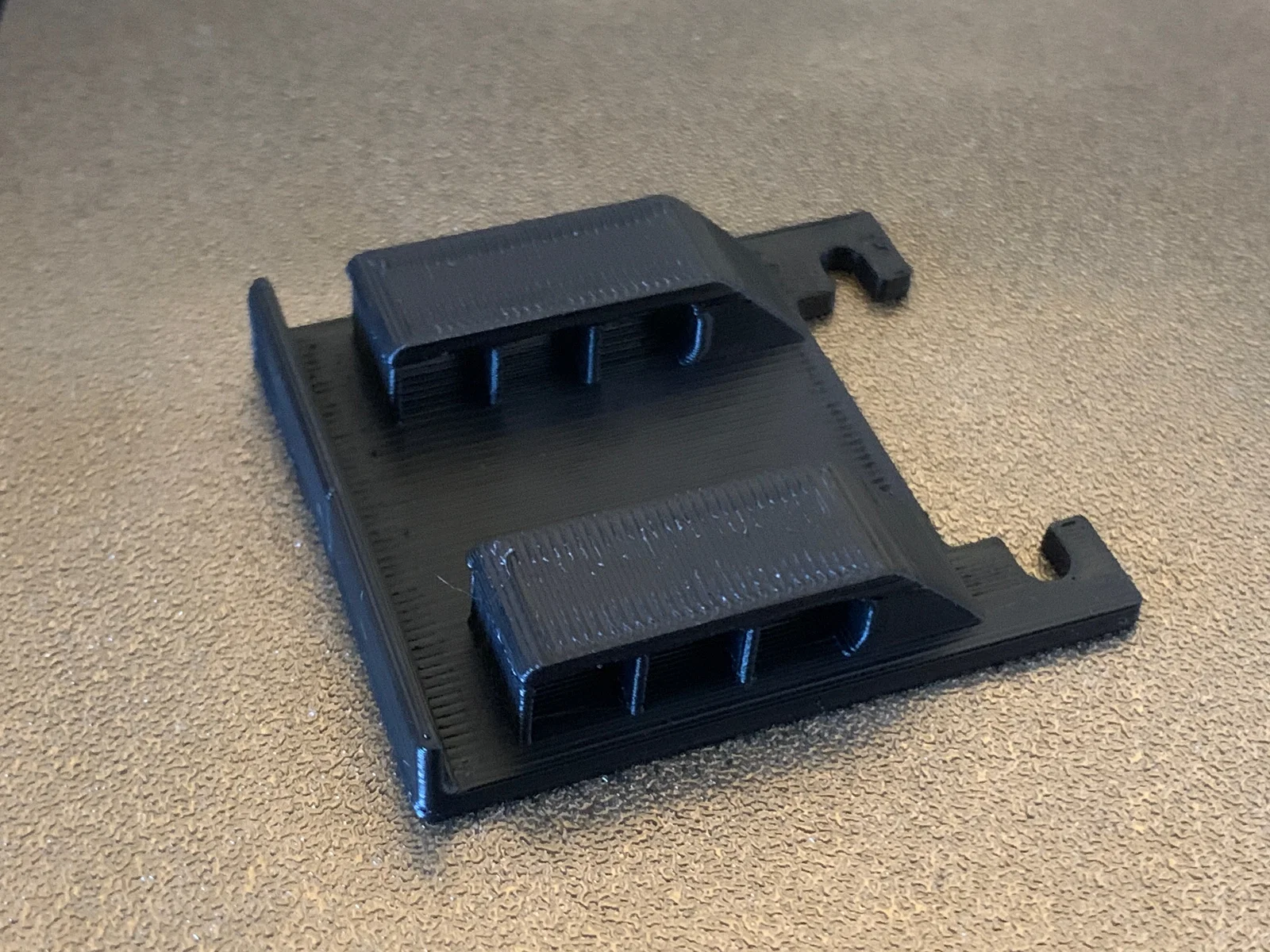

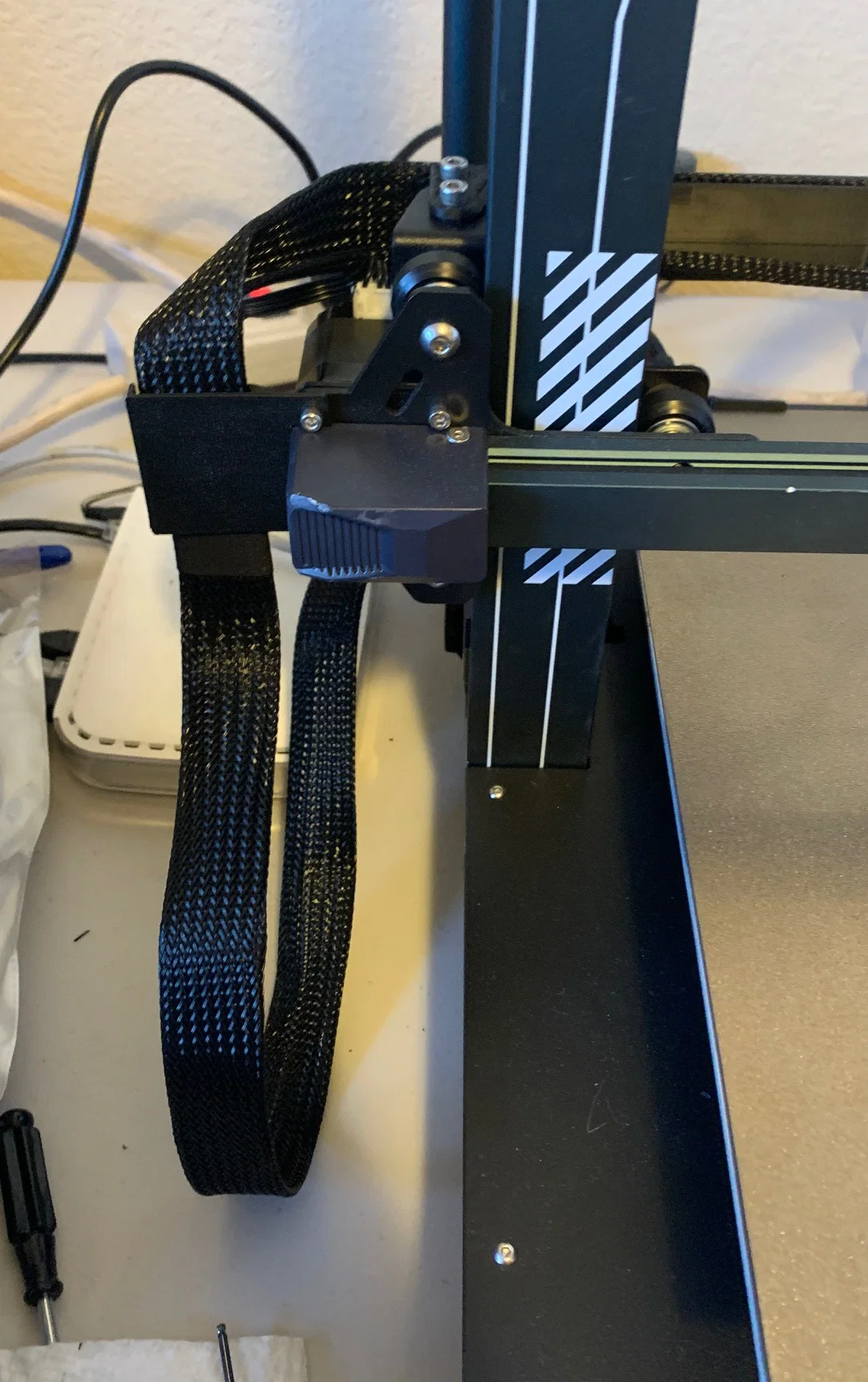

Nếu dây X + hotend của bạn đang chạy khá ổn và bạn không thấy cần dùng cable chain, nhưng chỉ cần cho dây đi xuống thay vì văng ra ngoài để tiết kiệm không gian hoặc tránh bị vướng/cọ, thì bạn có thể dùng cái clip này.

Đã test trên Neptune 4 Plus. Nhiều khả năng dùng ổn trên 4 Max. Có thể sẽ không vừa trên 4 / 4 Pro, và kể cả có vừa thì cũng có thể làm dây bị căng quá.

In 3–4 walls, 3 lớp top/bottom. In nằm phẳng. Không dùng supports. Dùng kềm cắt (flush cutters) để cắt bỏ phần supports “baked-in”.

Bạn sẽ cần ốc dài hơn 2mm. Mình nghĩ cần M3x8mm.

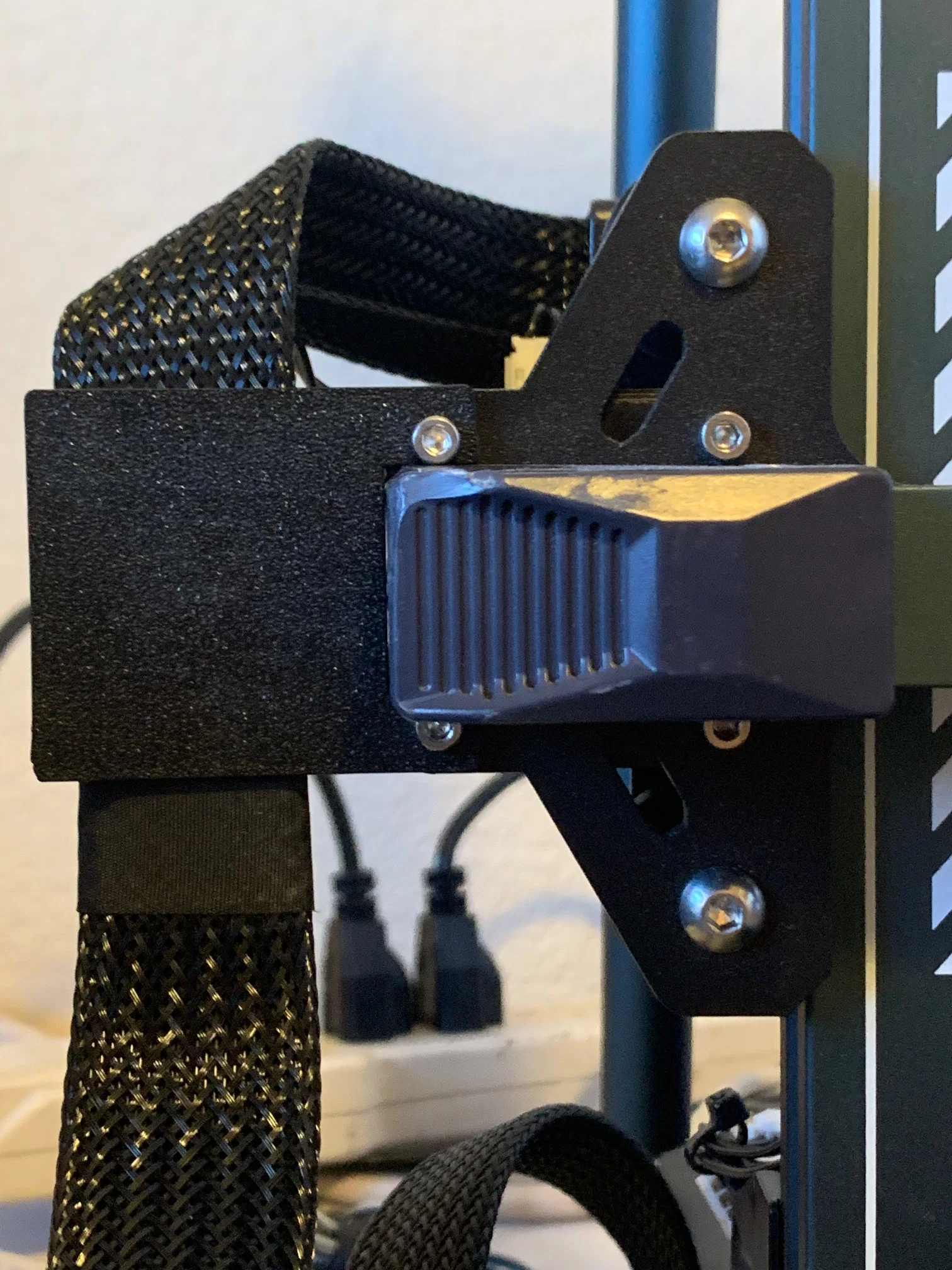

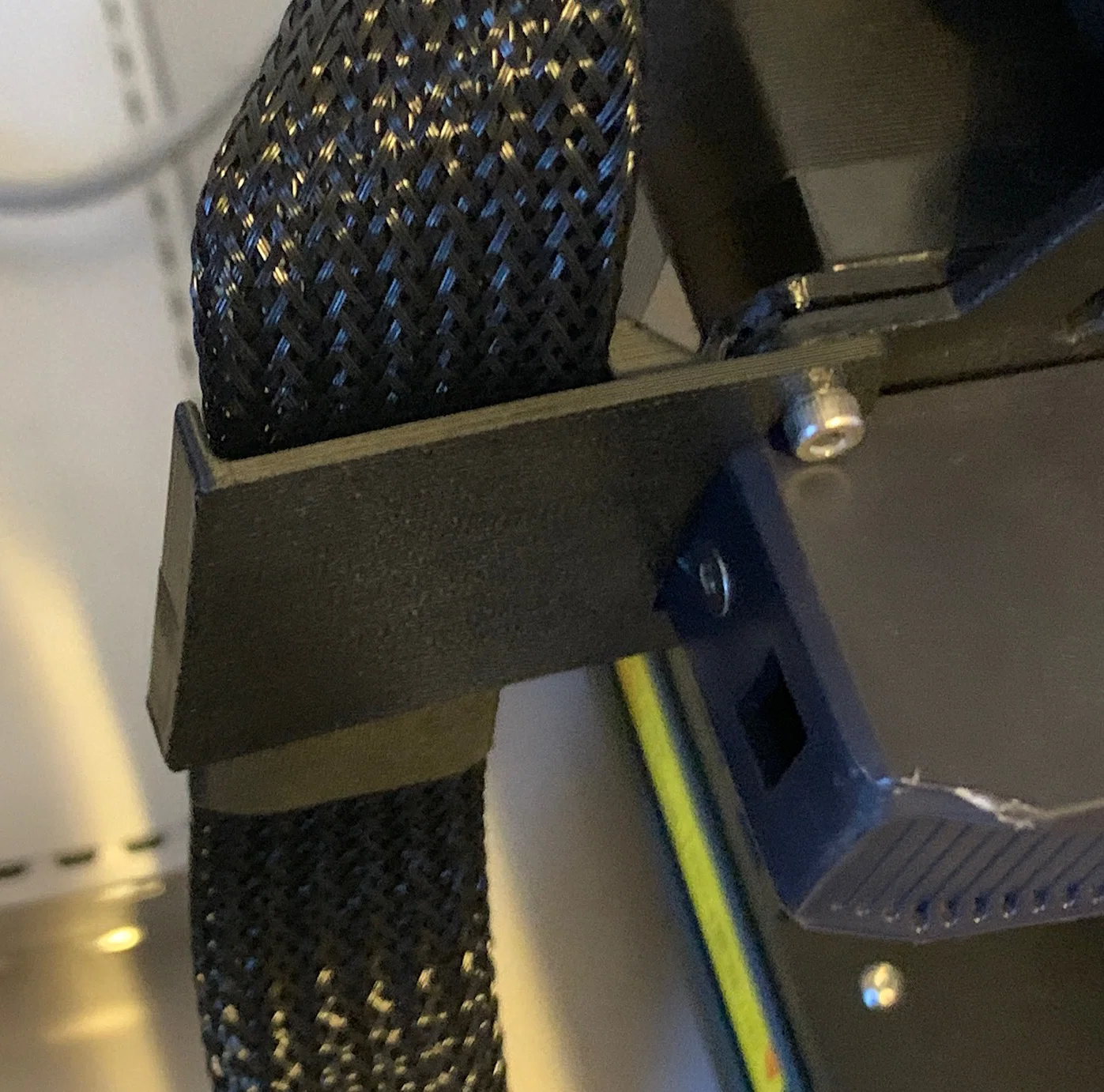

UPDATE 20250908: Mình gặp vấn đề bị gãy khi in bằng ABS do các ngàm (tabs) khá yếu. Nên mình đã thiết kế lại để bắt vít vào endcap thay vì dùng ngàm. Bạn sẽ cần 1 con bolt M3x6 đến M3x12 để gắn. Nếu muốn thử bản này thì dùng model REV3.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stlstp
Số file mô hình
2
Tổng dung lượng
230,8 KB
File lớn nhất
139,7 KB
