Snatchblock Prime Pulley - Vòng bi 608

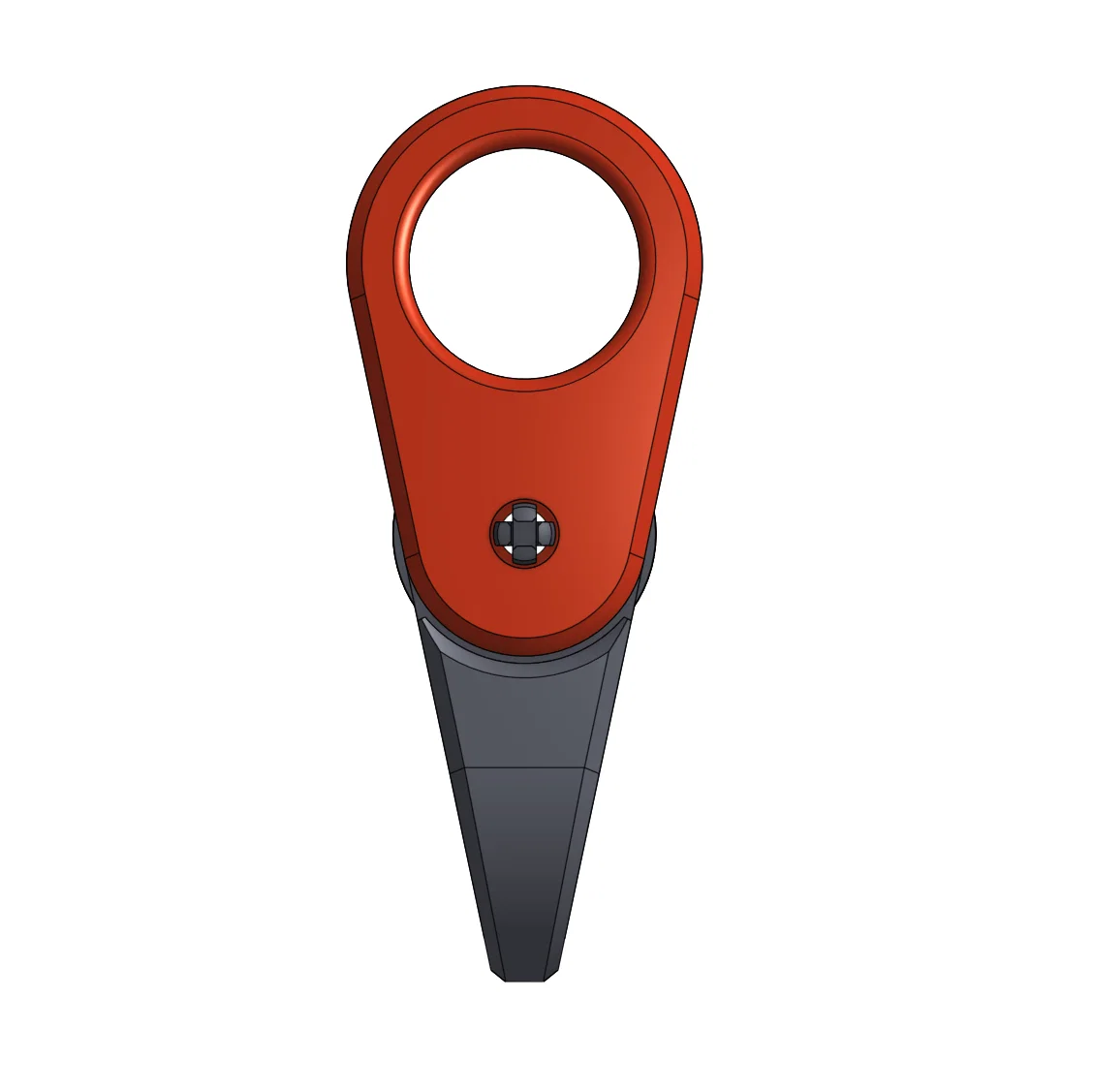

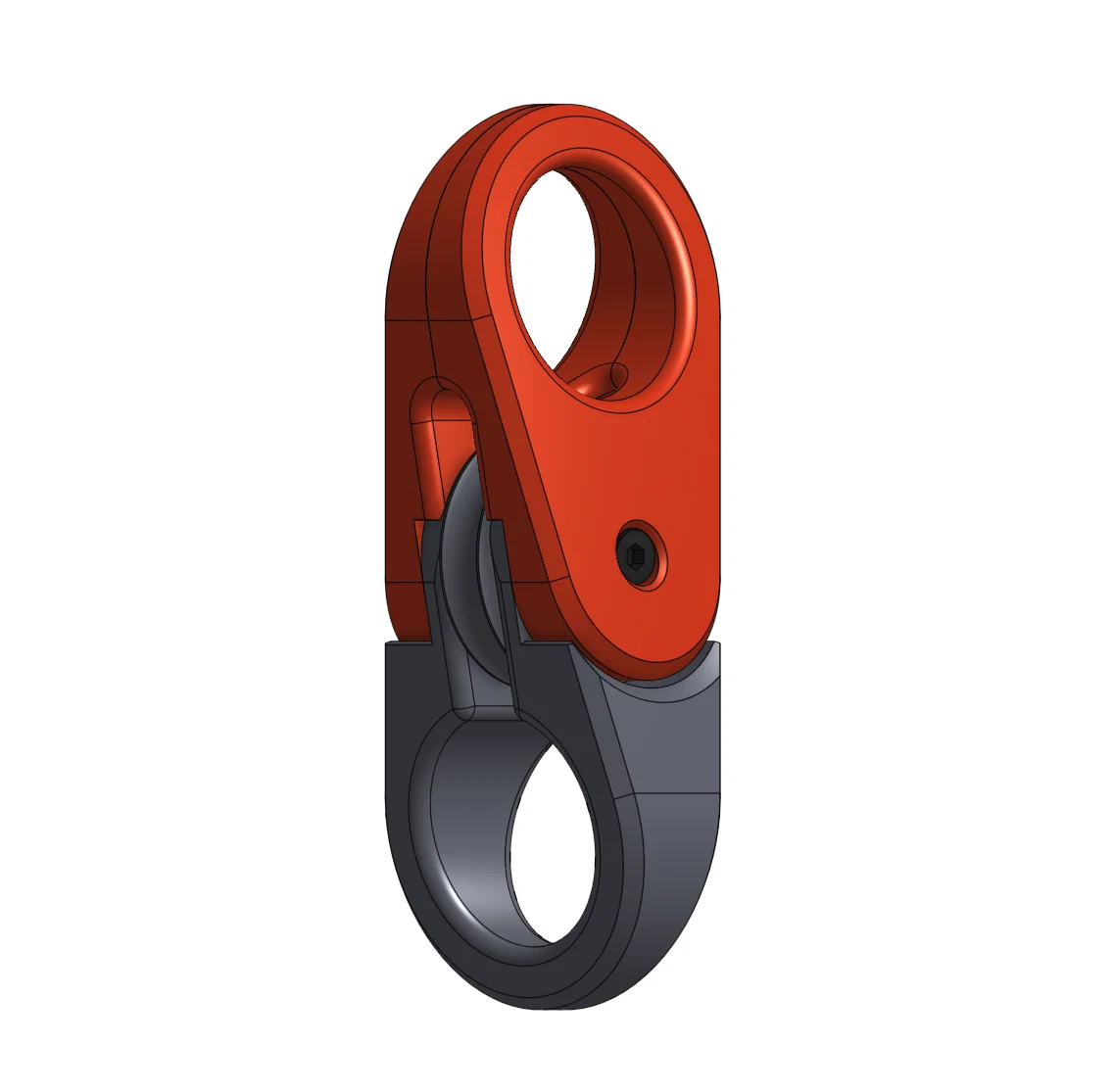

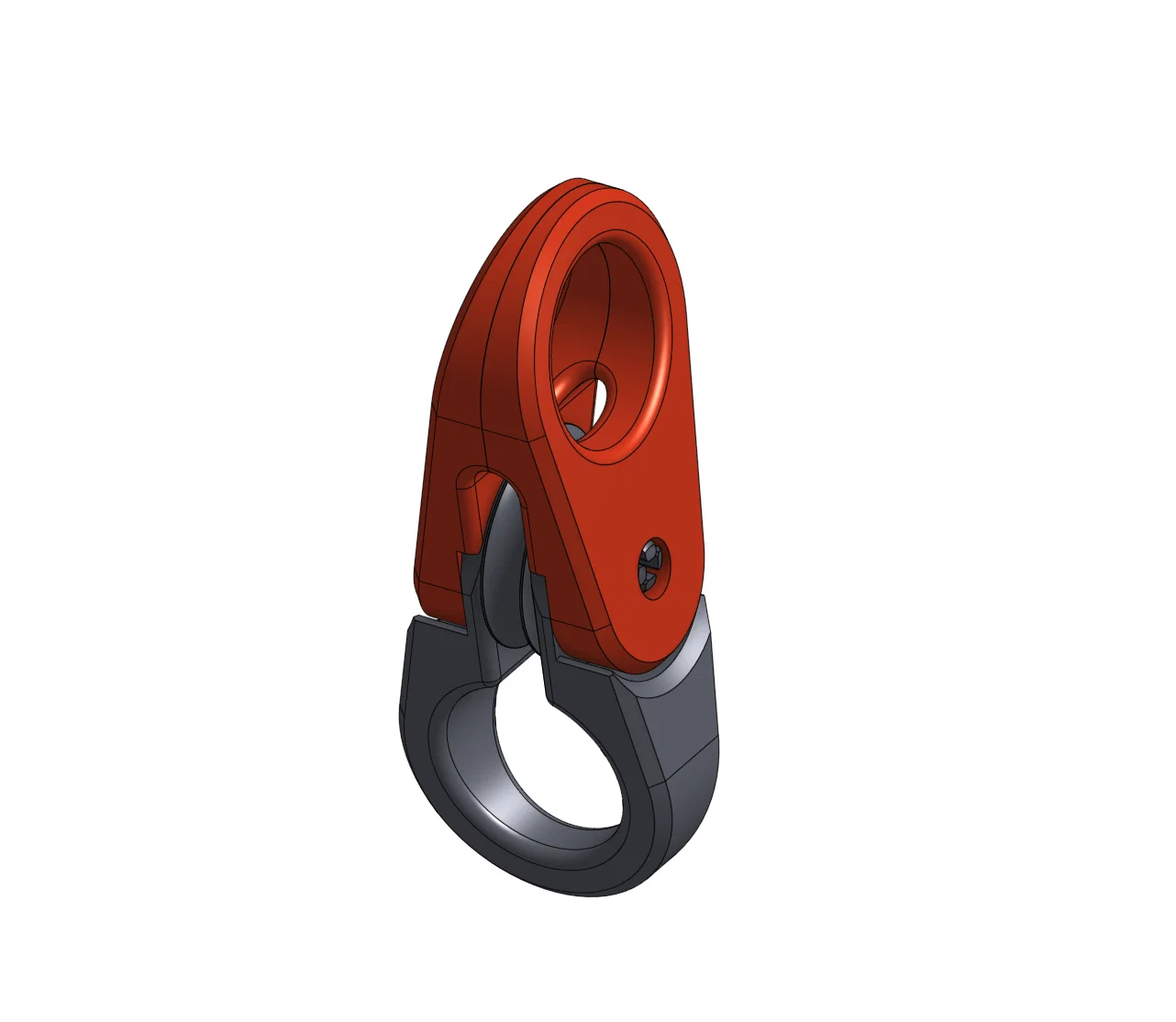

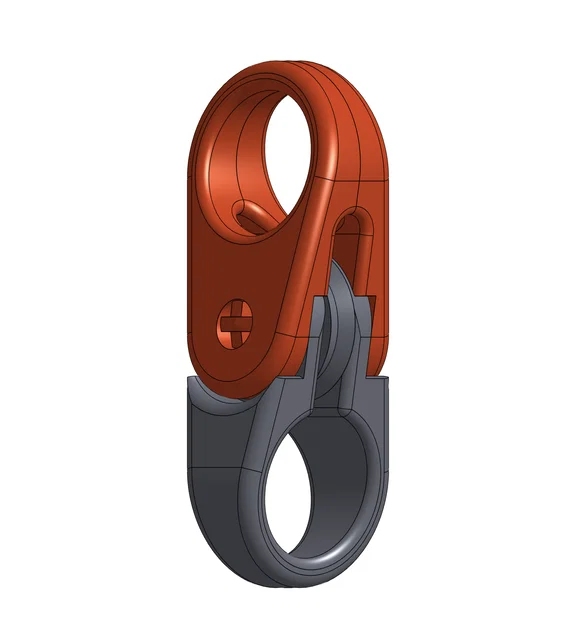

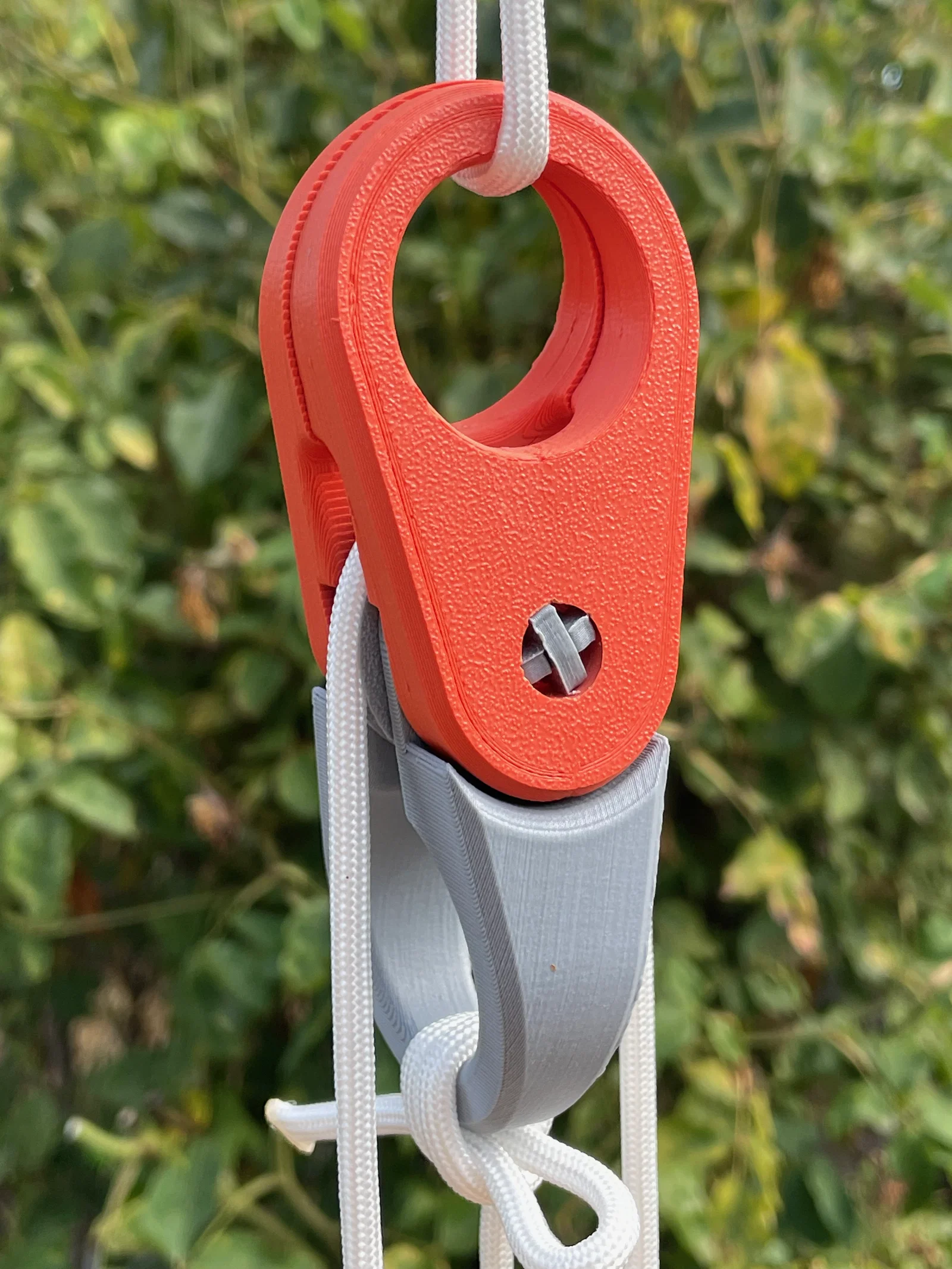

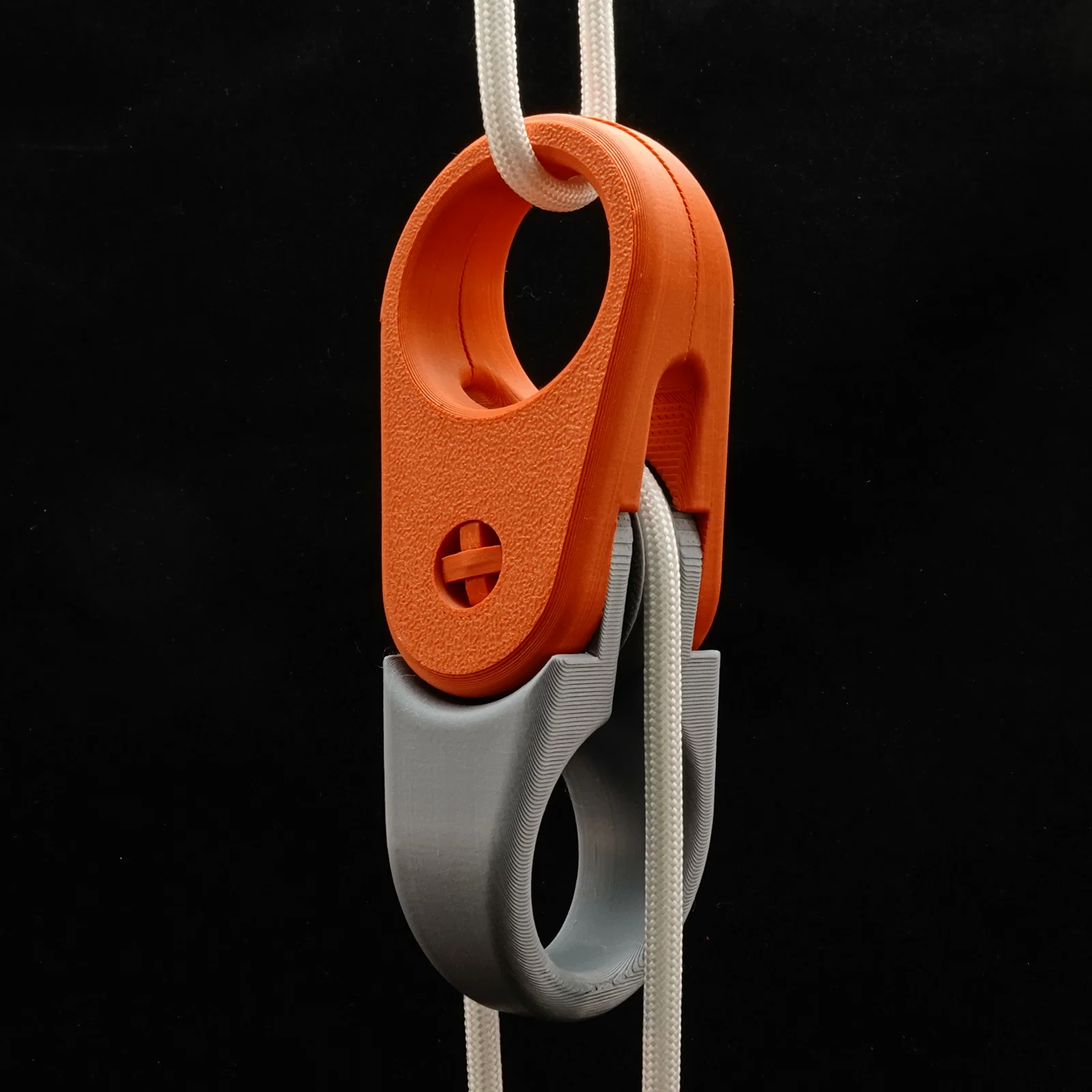

Snatch block dùng paracord cho các công việc nhẹ, tải tối đa 25 lbs.

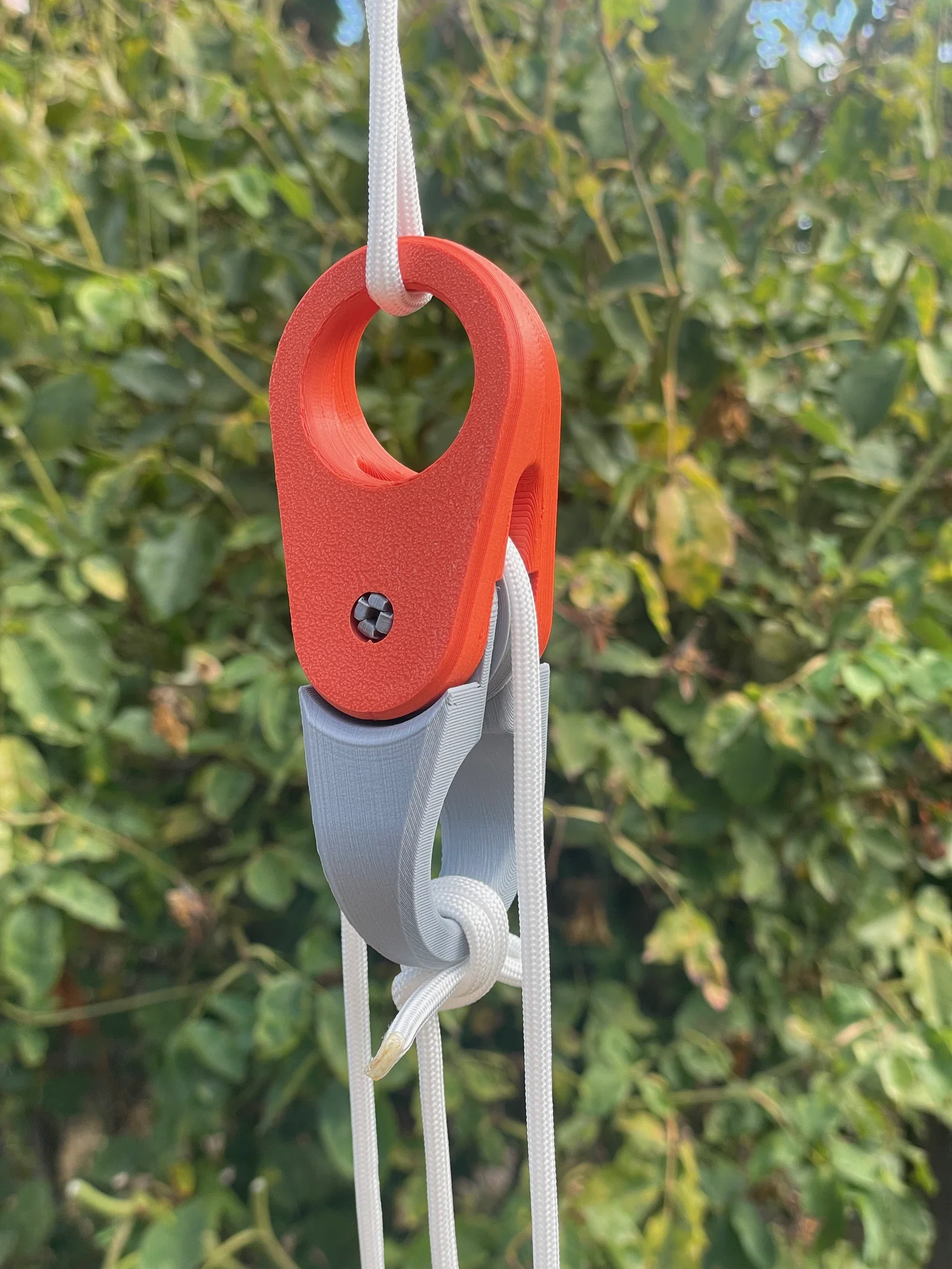

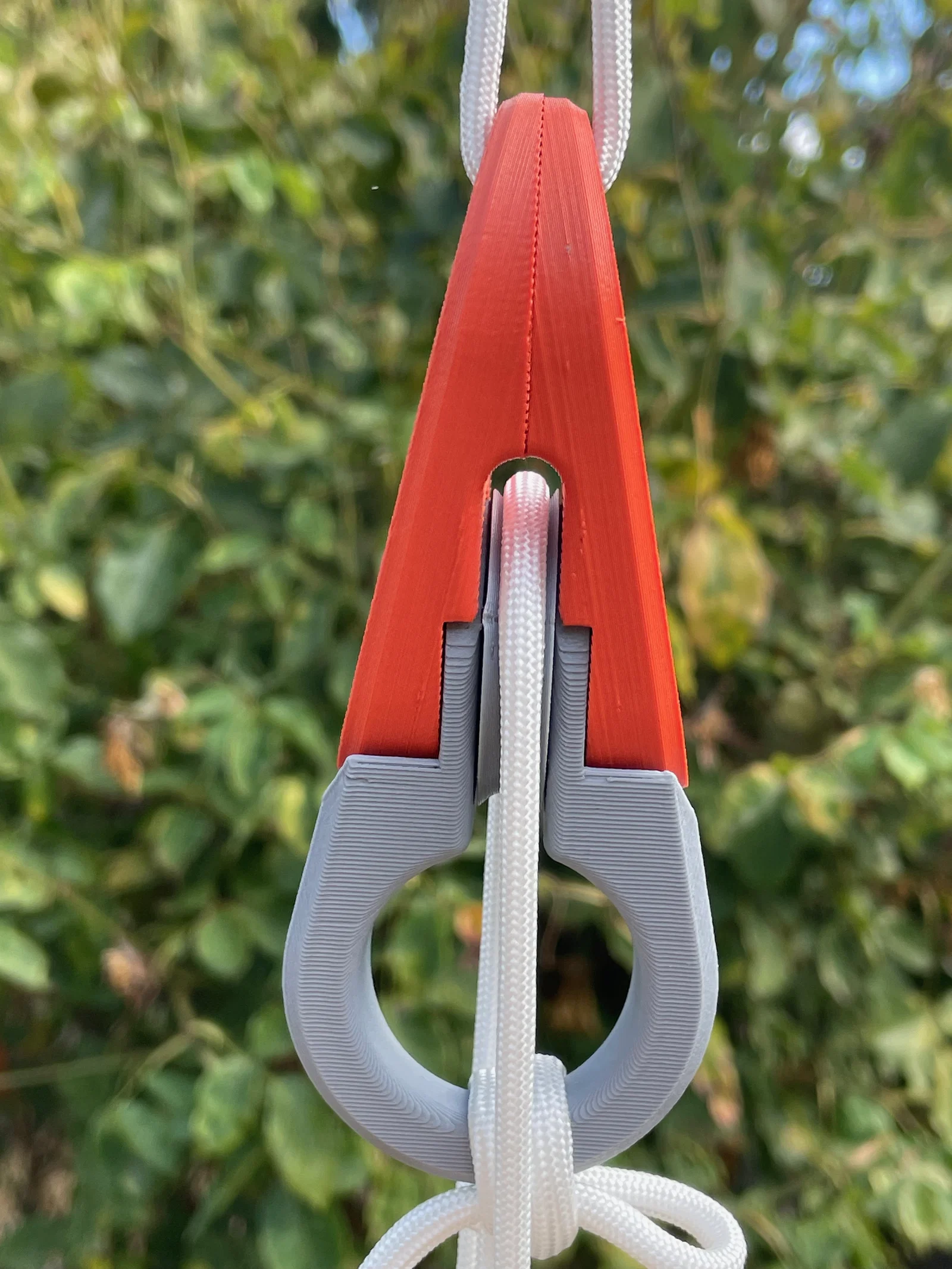

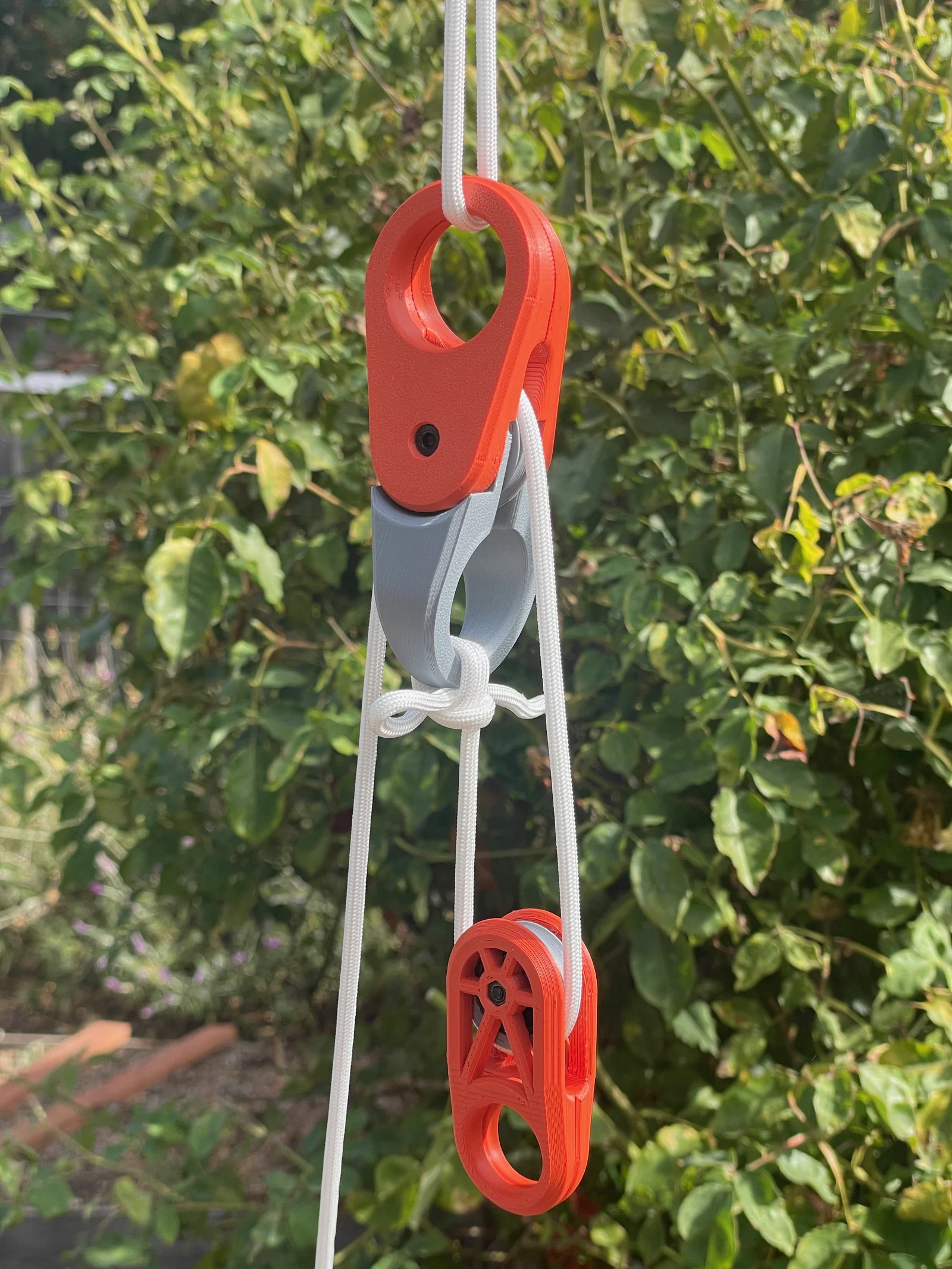

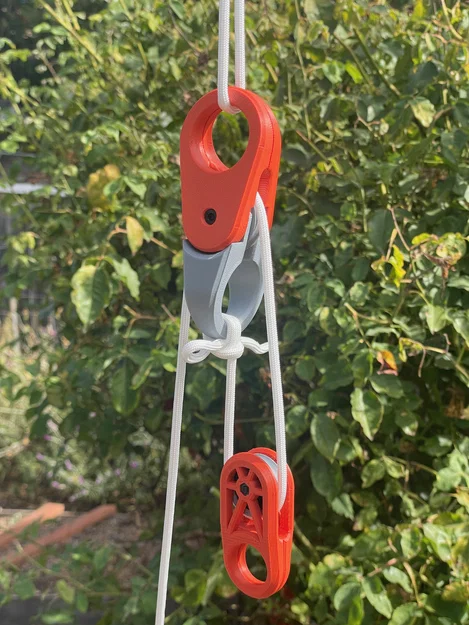

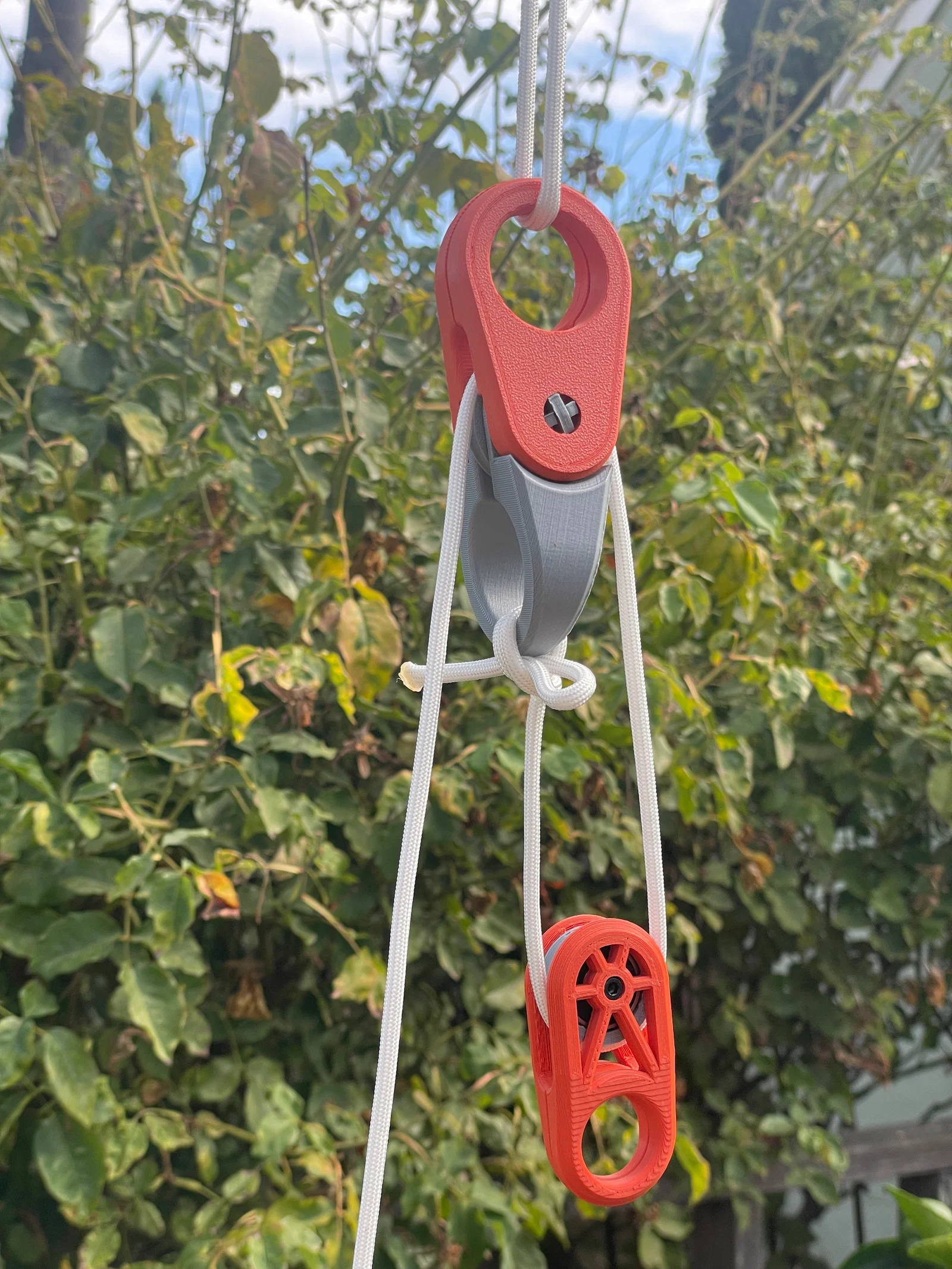

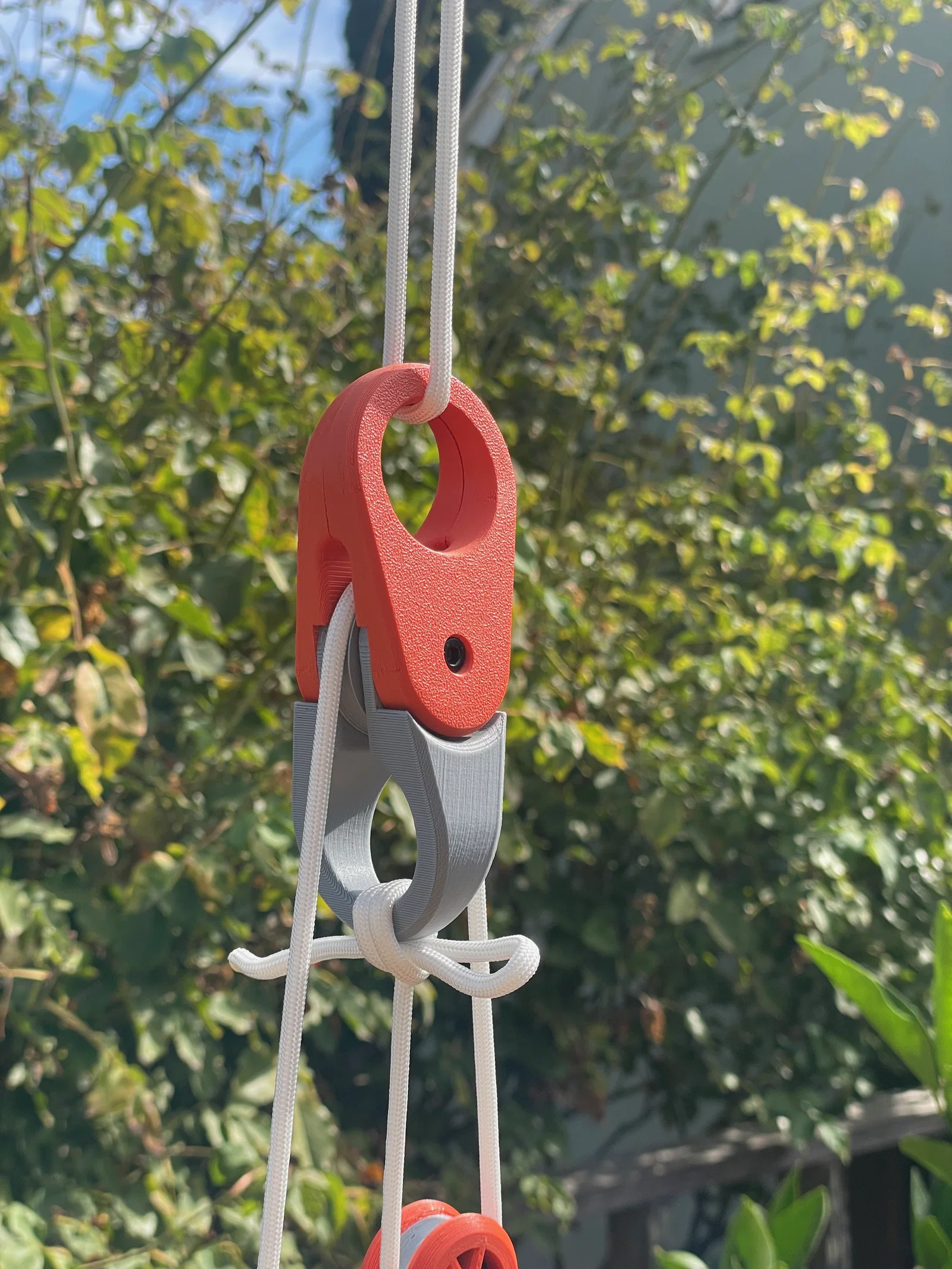

Pulley này có thể đạt lợi cơ học 1:2 khi lắp theo kiểu block and tackle. Phần nửa dưới của pulley gọi là becket, tạo một điểm neo cố định chắc chắn để buộc/ghim đầu làm việc của dây vào. Để giảm ma sát, khuyến nghị ghép chung với một pulley khác như hoặc gắn trực tiếp vào vật tải.

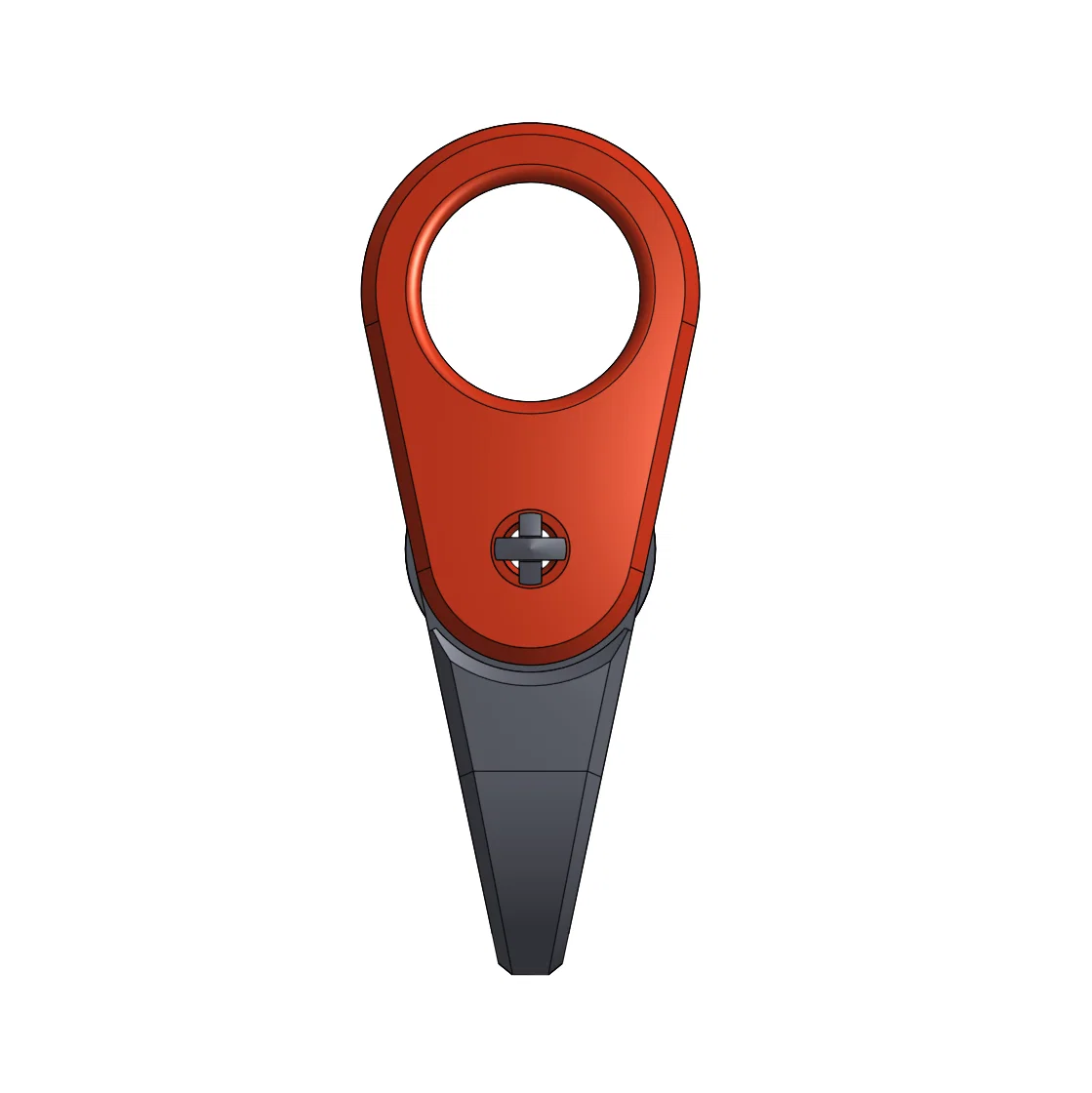

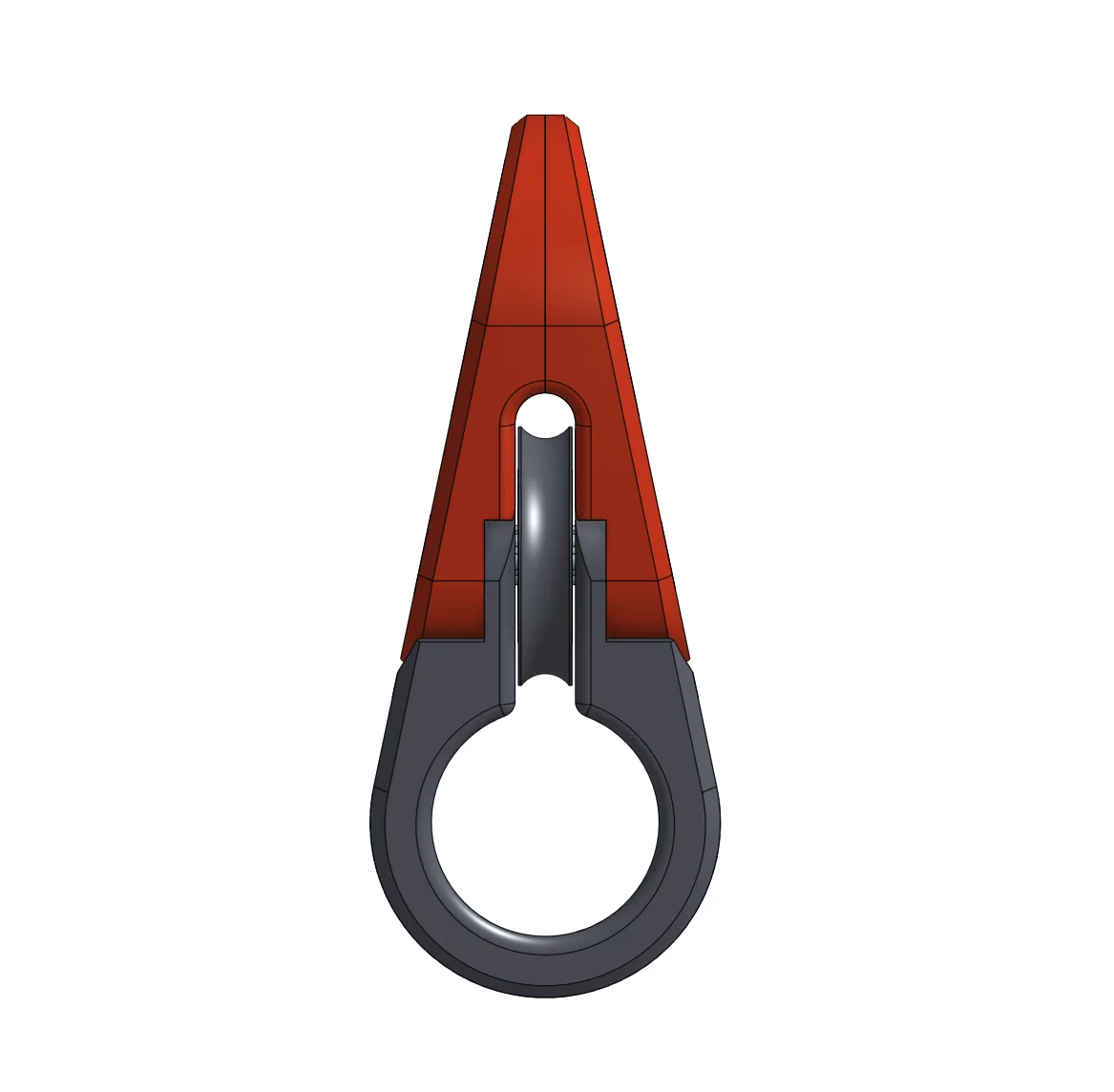

Kích thước – 115mm x 45mm x 45mm

Phần cứng cần có

Snatchblock Prime M4 x 25mm

• 1x ốc lục giác chìm đầu trụ M4 x 25mm (hex socket head cap bolt)
• 1x đai ốc M4
• 1x vòng bi 608 (608 bearing)

Snatchblock Prime Zero

• 1x vòng bi 608 (608 bearing)

In 3D (Printing)

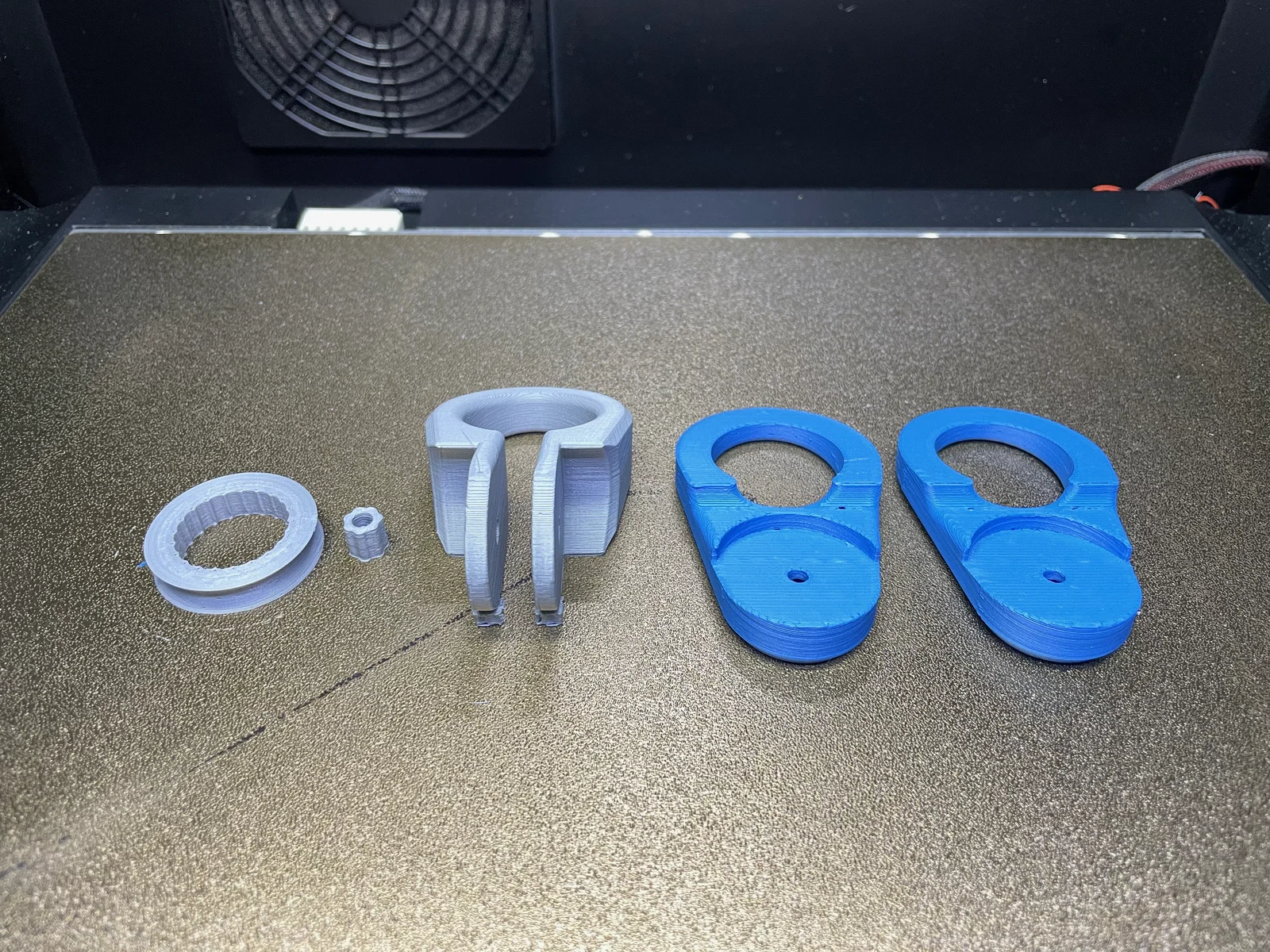

Pulley này có thể in hoàn toàn không cần support. Thêm một ít support bên dưới mép tròn của phần becket có thể giúp bề mặt đẹp hơn. (xem hình đính kèm để biết hướng đặt trên bed khuyến nghị)

Lắp ráp (Assembly)

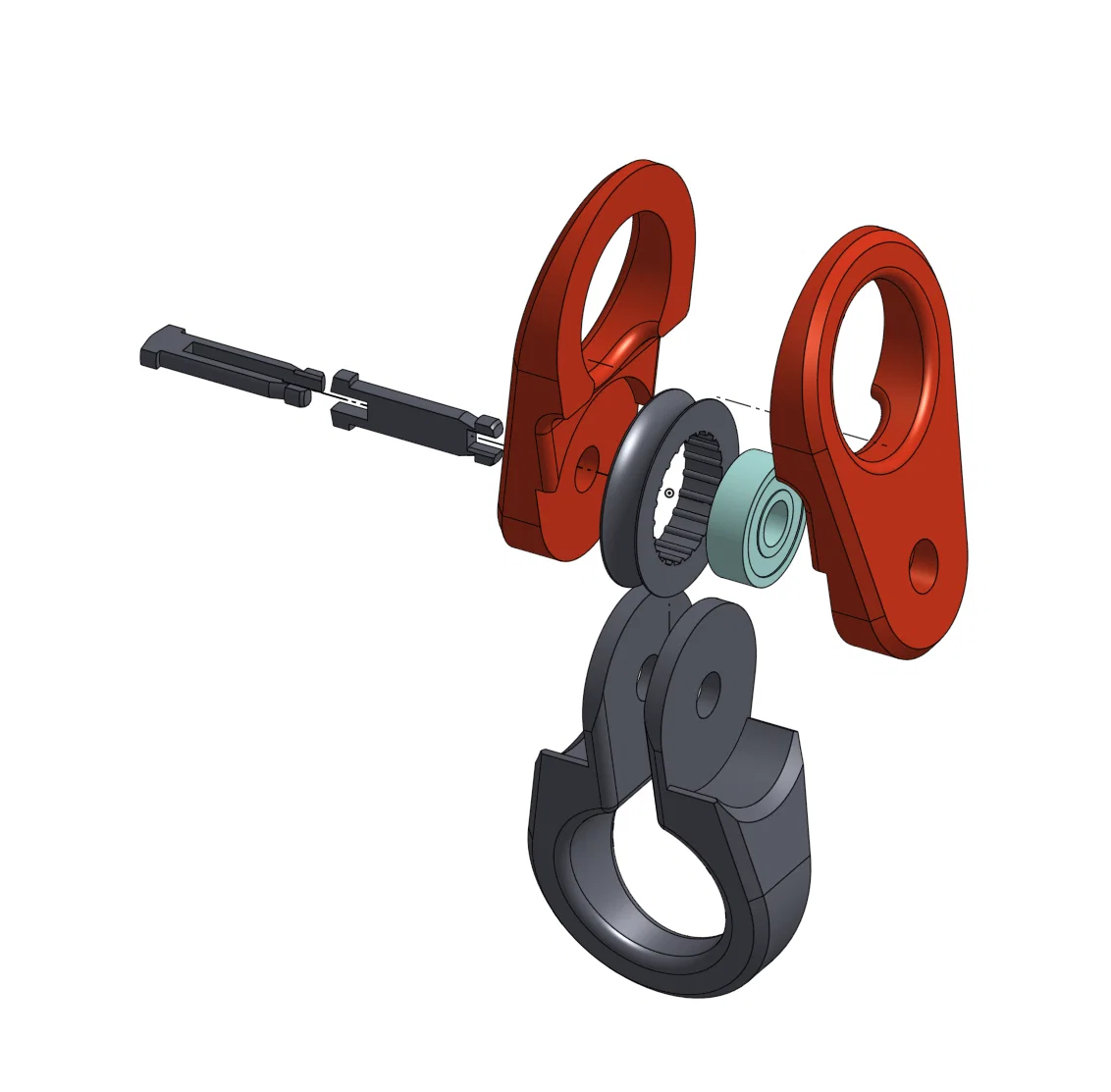

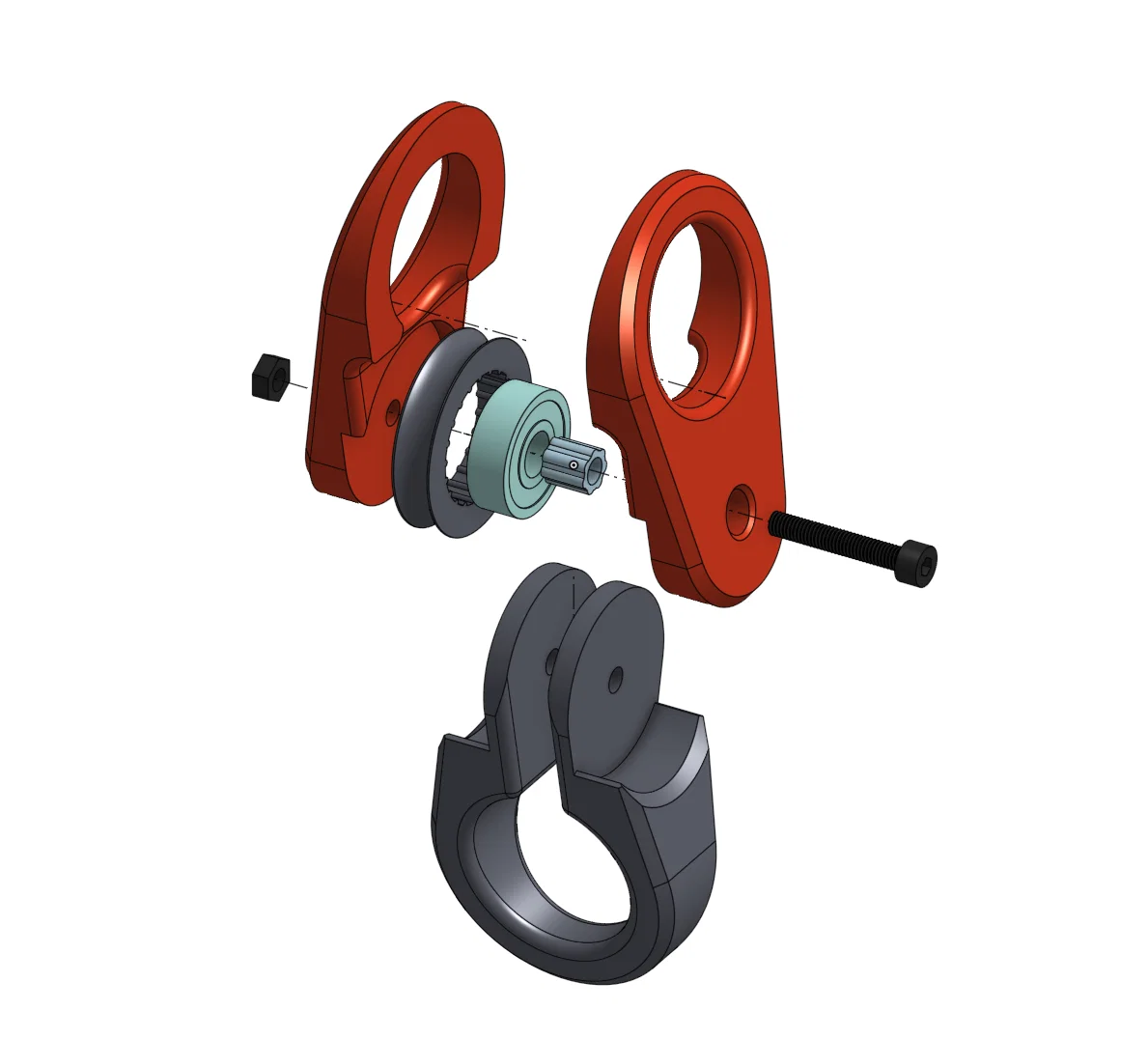

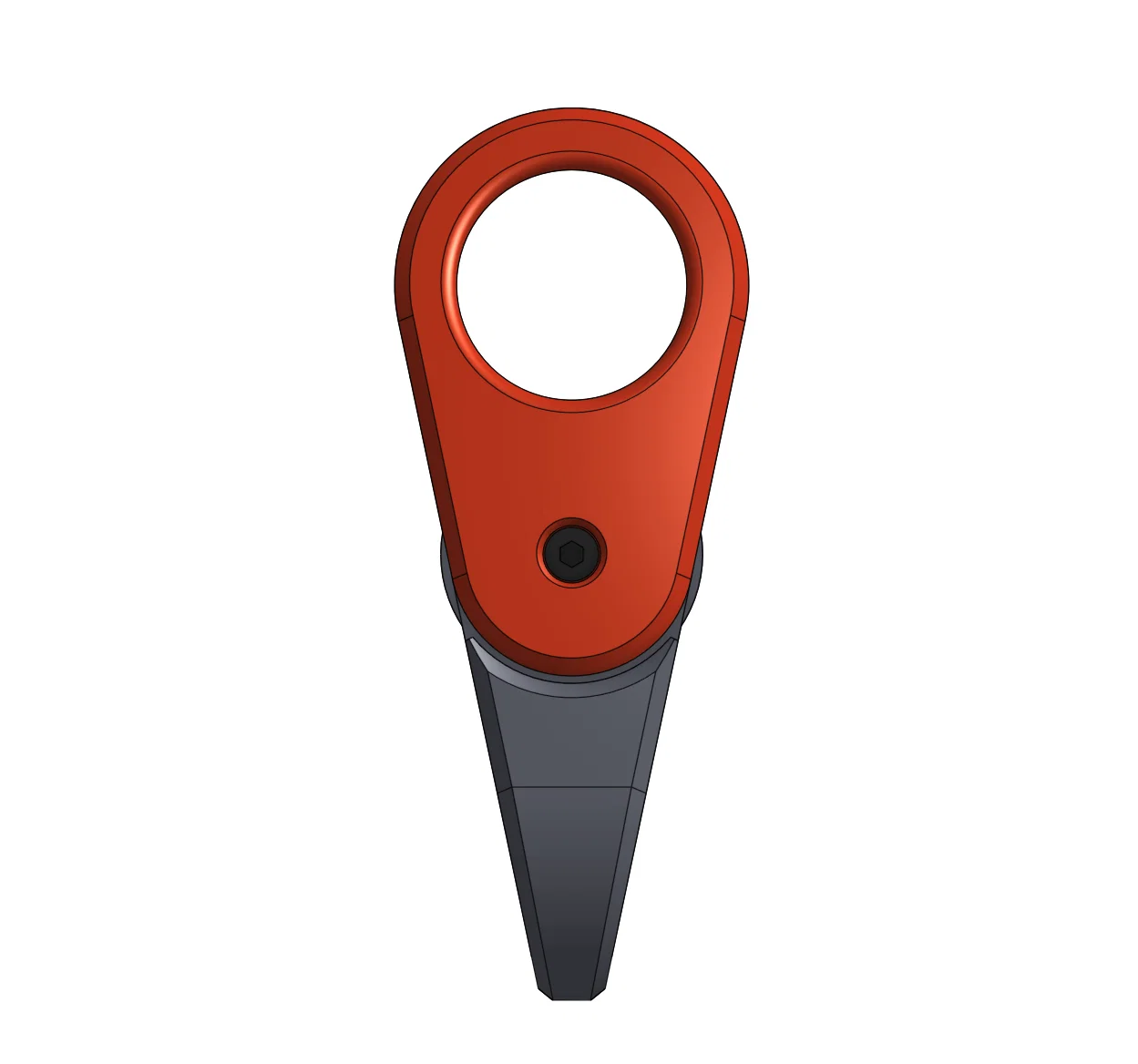

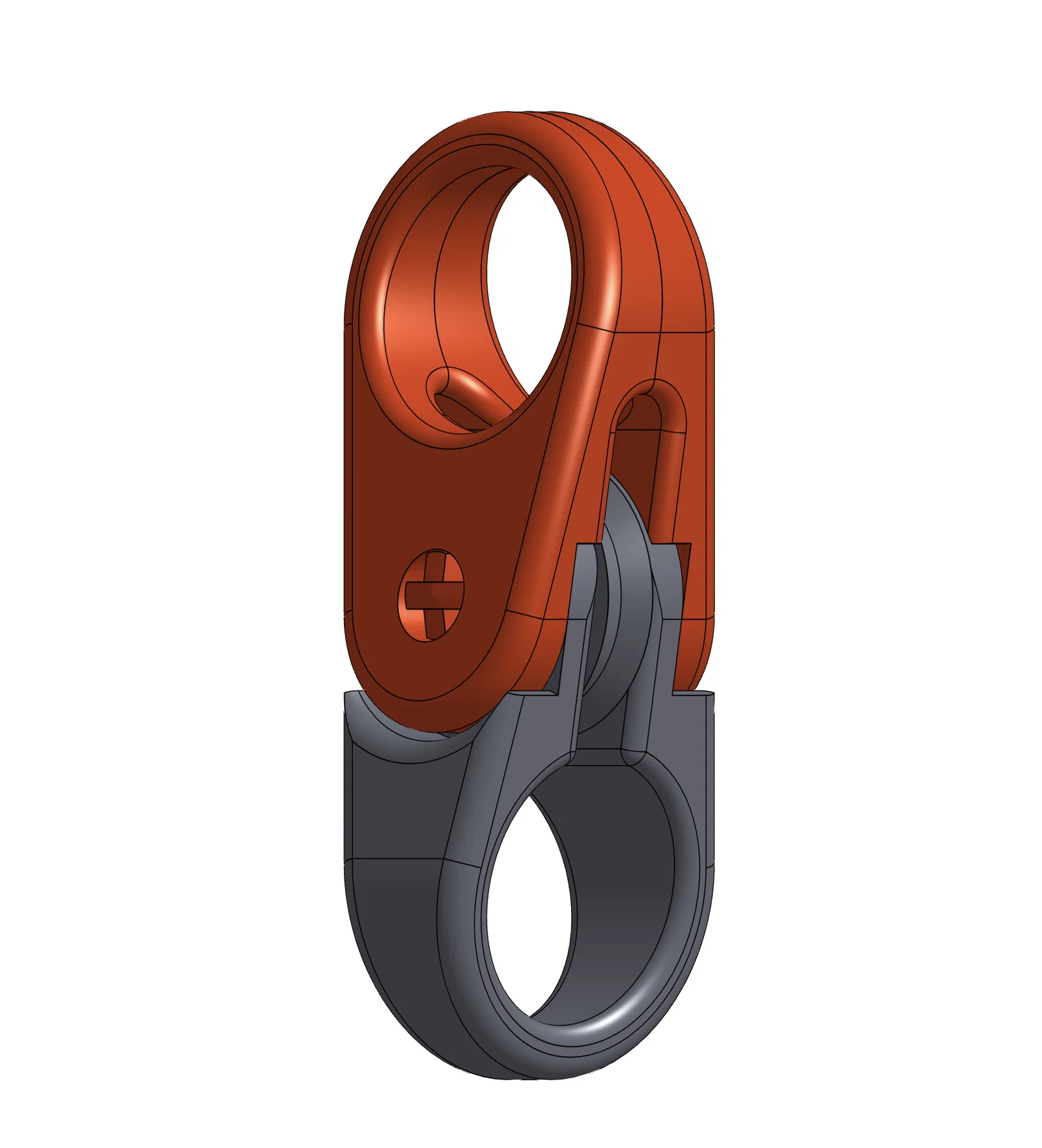

Tham khảo các ảnh exploded model để thấy cách các chi tiết ghép lại. Với mẫu Zero, các trục (axels) nên được đưa vào cùng lúc và chừa một chút độ rơ để mỗi nửa trục “click” vào đúng vị trí theo thứ tự.

Ghi chú từ designer

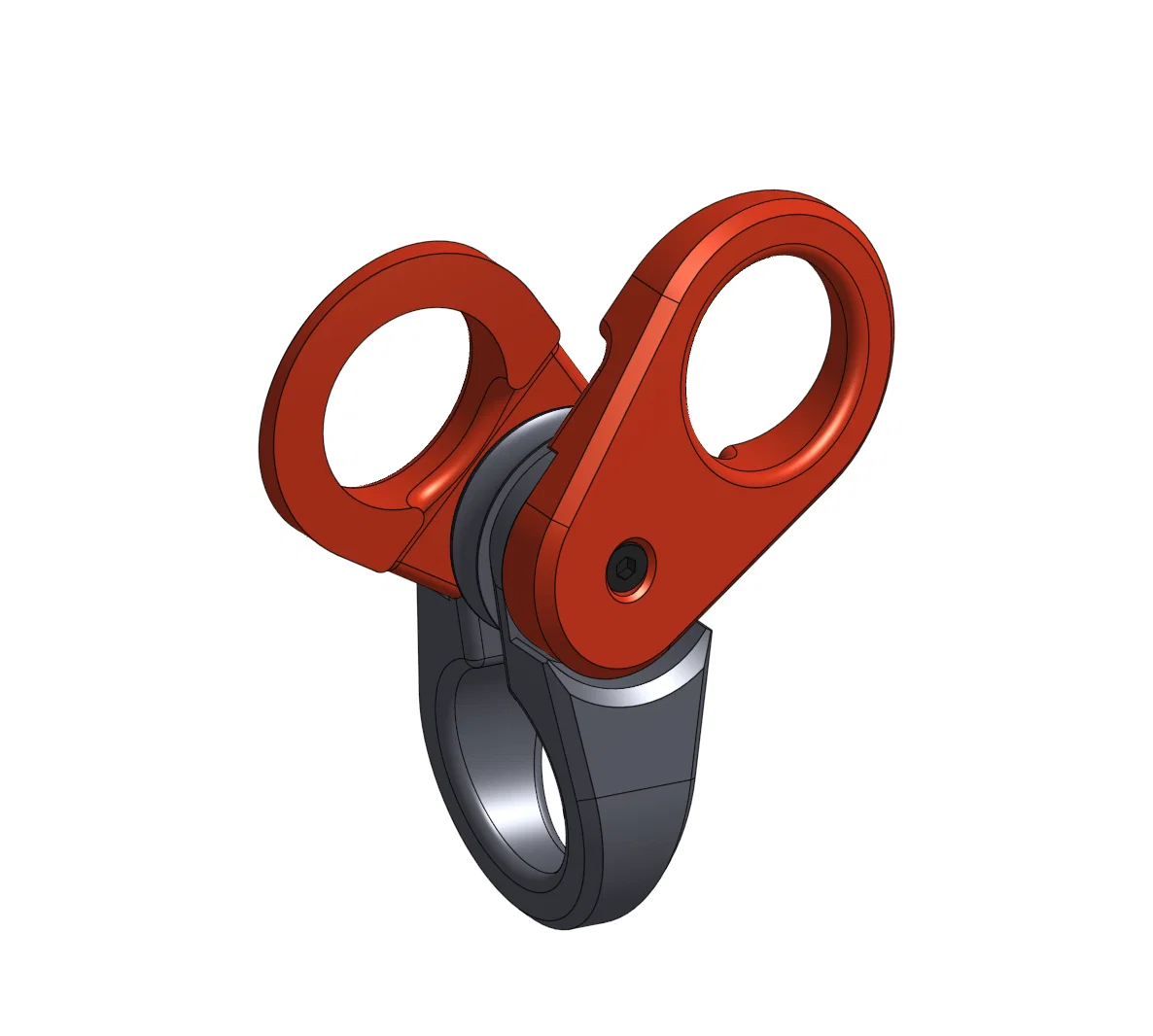

Mục tiêu của thiết kế này là làm một pulley tải nhẹ nhưng chắc chắn, dựa trên vòng bi 608, có bản lề kiểu snatchblock và có thêm điểm neo cố định ở phía dưới. Mẫu này đã được thử với tải vượt 100 lbs cho tới khi chi tiết hư hỏng hoàn toàn. Vòng treo phía trên (top ring) là phần hư trước trong mọi lần thử. Mình đã in với 100% infill, nhưng thấy dùng 5 hoặc 6 perimeters cũng tốt tương đương và ít bị cong vênh trên print bed hơn.

10/27/2024 - Version 2

• Nhỏ hơn 10%
• Cải thiện nhẹ phần trục (axle) để fit tốt hơn
• Chỉnh sửa để đồng bộ kích thước và phong cách với và
