Hệ thống vô lăng Wii Steering System

Cập nhật 20/01/26: Thêm bánh lái tương thích A1Mini (180x180mm) tên: WSS_A1Mini_Wheel.stl. Rất cảm ơn bạn @Hudance2230 đã yêu cầu phần này.

Cập nhật 21/11/24: Thêm một mẫu arcade spinner wheel của mình với ba phiên bản, một bản chuyển đổi cho wiimote và (theo yêu cầu) hai phiên bản không hoạt động chỉ để cho vui.

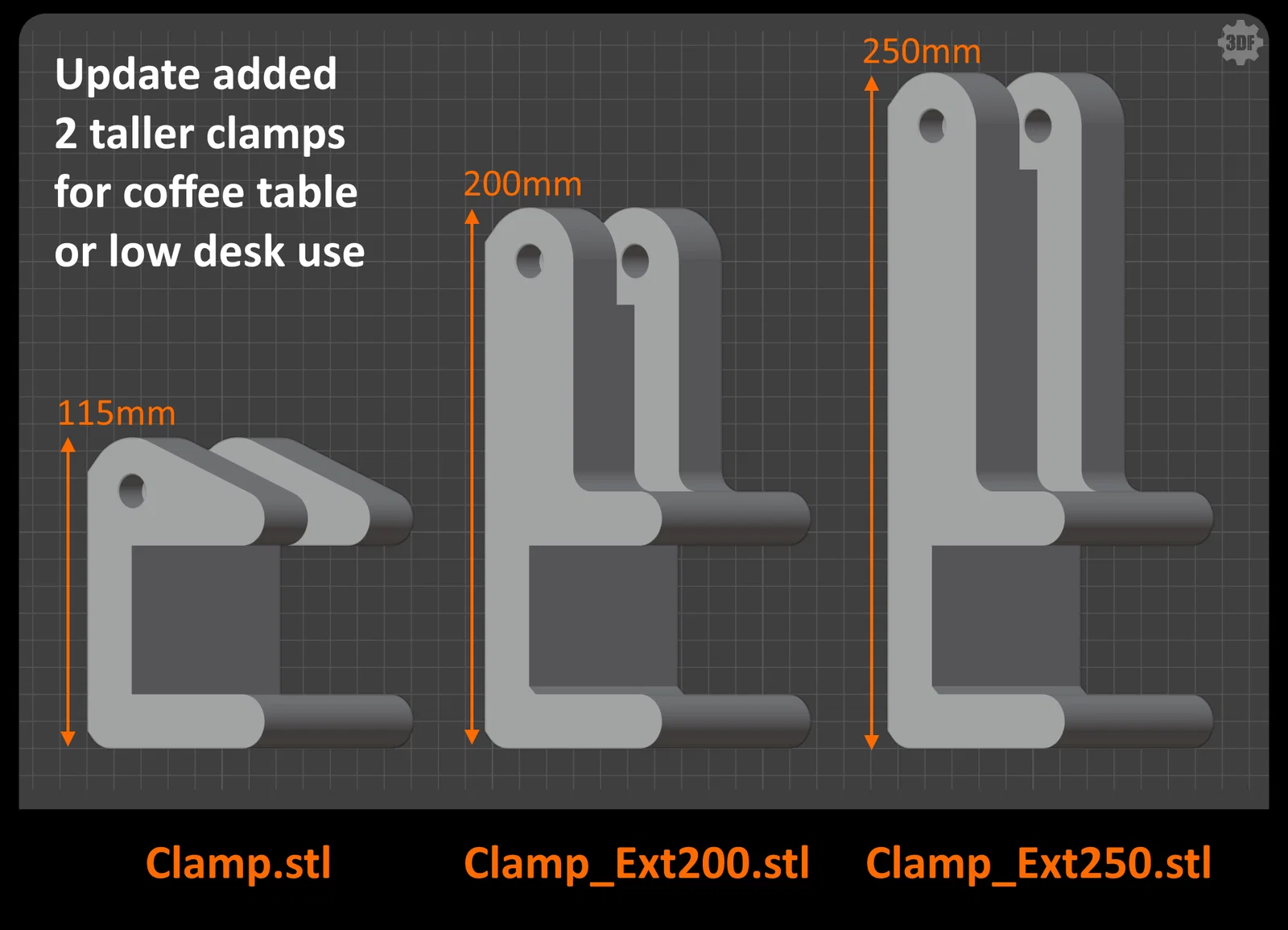

Cập nhật 08/11/24: Thêm hai ngàm (clamp) cao hơn nữa để bạn gắn lên bàn cà phê mà vẫn giữ bánh lái ở độ cao hợp lý. Clamp_Ext200 cần bed 200mm và Clamp_Ext250 cần bed 250mm (ít nhất theo một chiều).

Cập nhật 06/11/24: Thay Joint.stl bằng phiên bản mới để cải thiện góc in.
Lưu ý: phần bridge ở phía trên của vòng tròn (trên Clamp.stl, chỗ bu-lông đi xuyên qua) có thể tạo ra vài sợi nhựa lỏng, nhưng không ảnh hưởng khi sử dụng. Mình không dùng support, còn bạn thì tuỳ. Ngoài ra mình khuyên in JBolt.stl theo phương dựng đứng và thêm brim để đỡ.

---

Wiimote là một motion controller — cái remote xịn xò có thể vung vẩy để giả lập gậy golf, vợt tennis, kiếm, hoặc thậm chí làm thiết bị để lái/điều hướng.

Mình biết là bạn có thể mua bánh xe Mariokart chính hãng khá rẻ (Wheel_Handheld.stl cũng cùng ý tưởng), nhưng mình không khoái lắm vì nó không được cố định xuống bàn.

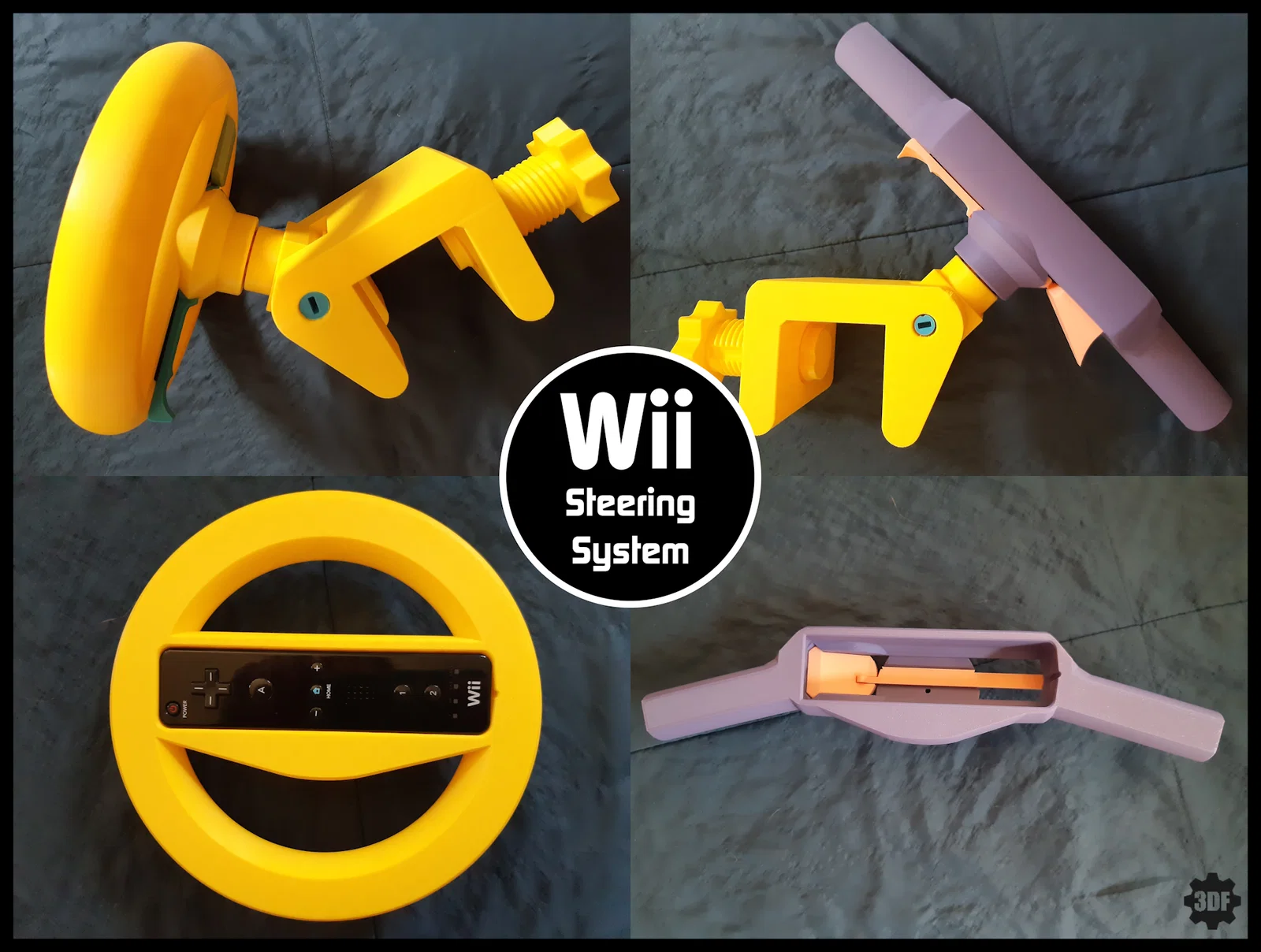

Nên mình làm một phiên bản có thể neo cố định.

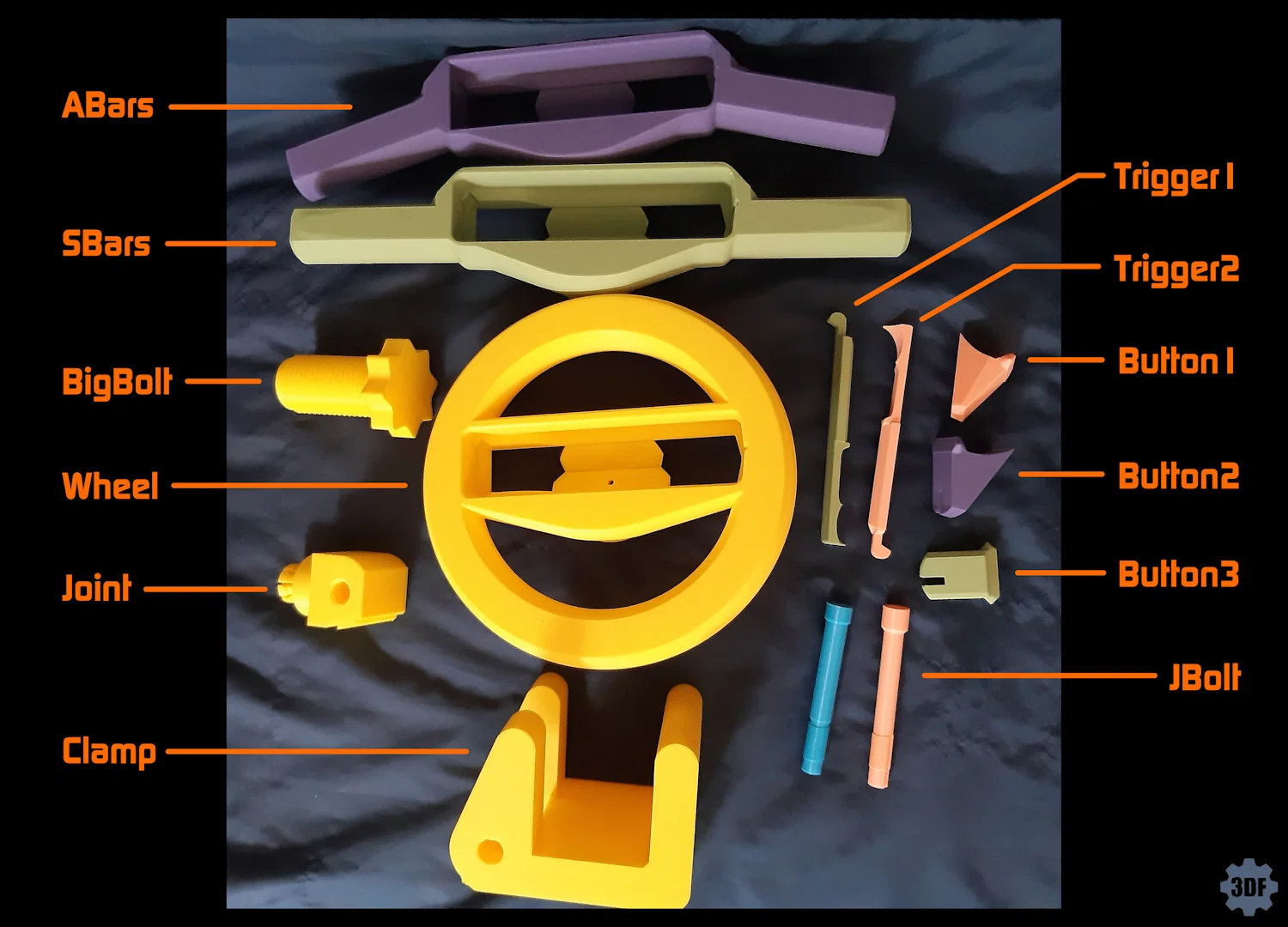

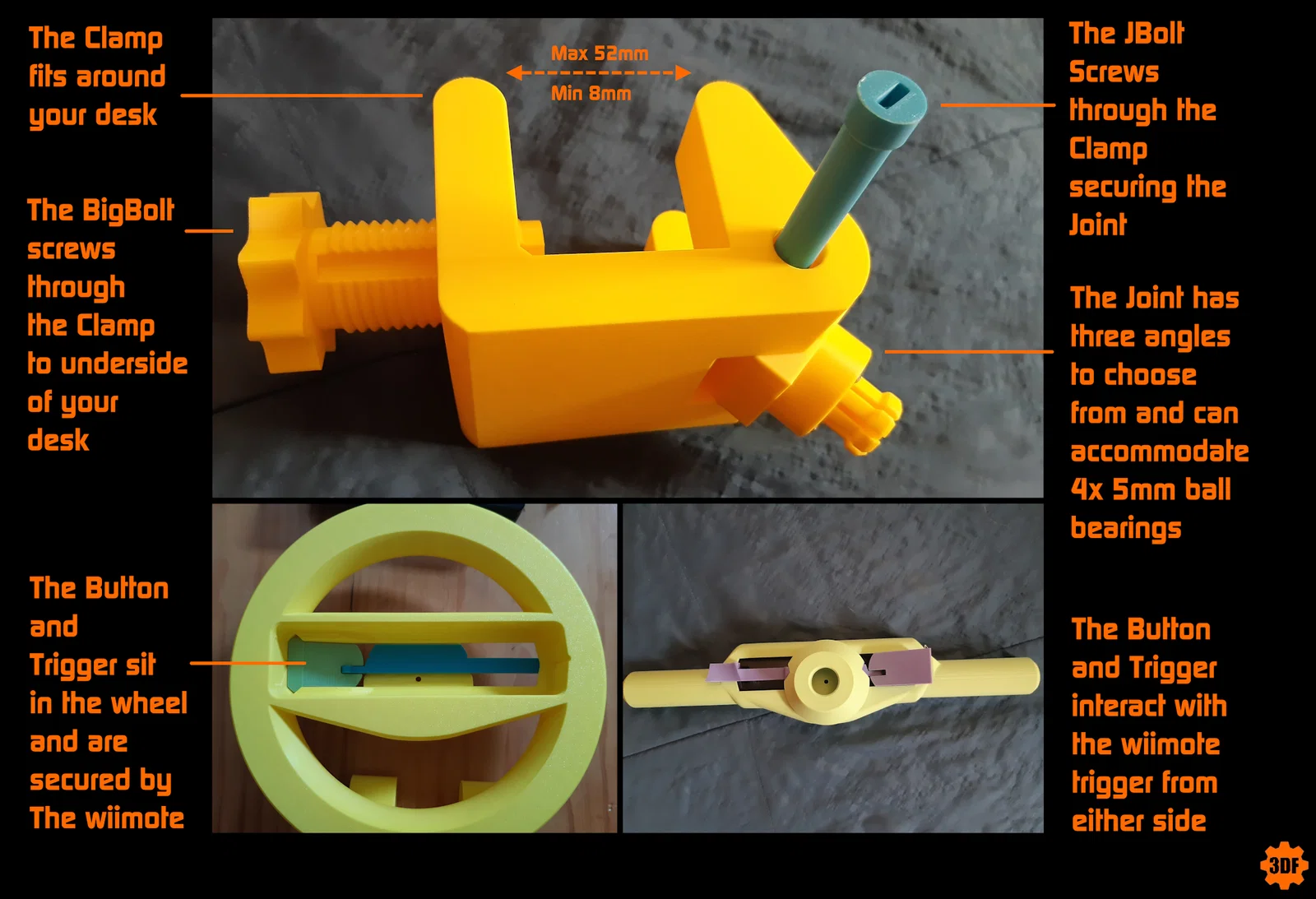

Gắn Clamp vào bàn (độ dày từ 8 đến 52mm) bằng BigBolt, gắn Joint bằng JBolt (góc 0, 22.5 hoặc 45 độ), thả vài viên bi 5mm nếu bạn có, ấn Wheel (hoặc ABars) vào Joint là xong — tận hưởng kiểu lái một tay trong game đua xe bạn thích.

Mình có kèm thêm vài chi tiết để dễ bấm cò sau (back trigger) của Wiimote.
Trigger1 & Button3 hợp với steering Wheel hơn.
Trigger2 & Button1 hợp với ABars & SBars hơn.
Button2 & 3 là để bạn bấm xuống bằng ngón tay, còn Button1 được thiết kế để xoay (pivot) khi bạn hích nhẹ bằng khớp ngón tay.

Đây là một món nữa mình thiết kế cho vui; nếu bạn muốn thấy một kiểu dáng steering wheel cụ thể nào đó thì cứ comment hoặc nhắn tin cho mình.

Chúc bạn drift dài và “cháy” hết cỡ!
