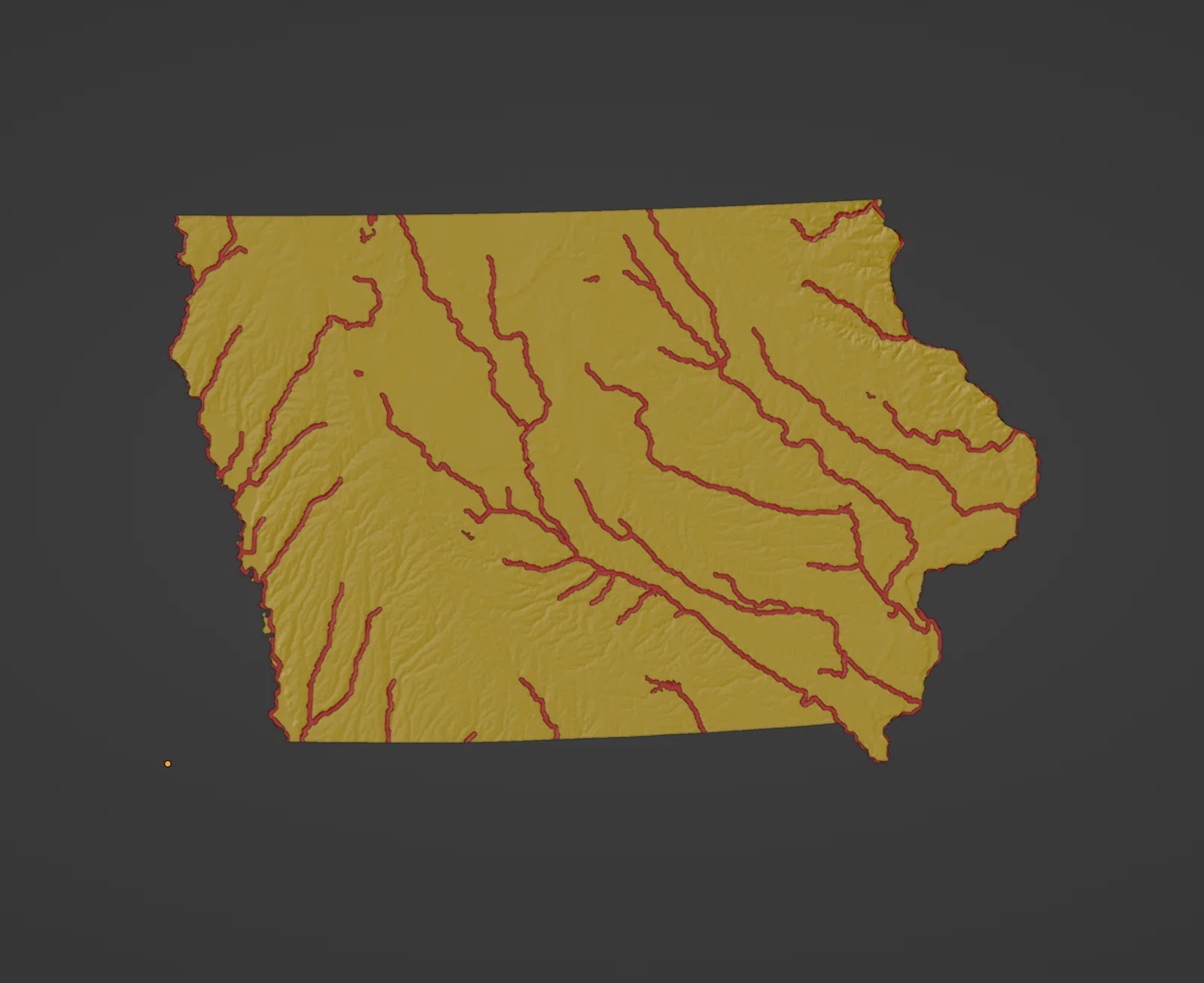

Bản đồ địa hình Iowa, USA (IA) kèm sông ngòi

Bản đồ địa hình nổi Iowa, USA (IA) kèm sông và vùng nước ven bờ

Bản đồ địa hình & thủy văn Iowa, USA với núi, đường bờ, suối và hồ — in được dạng 2 màu hoặc 1 màu! Tất cả các bang trong bộ sưu tập USA of Plastic đều ở tỉ lệ 1:2500000 và có thể ghép khớp với nhau như trò xếp hình.

Tải thêm bản đồ 3D để in

Thông số model và bản đồ

File 3D khuyên dùng để in ↓ Xem 🌟 hoặc ⭐ ↓

• IA-sqrt-dual.3mf 🌟 (Chỉ dual extrusion ⚠)
• IA-sqrt-single.3mf ⭐ (Single/Dual extrusion đều OK)

Khuyên bạn chỉ tải đúng file model cần dùng để tải nhanh hơn và đỡ tốn dung lượng lưu trữ.

Bảng quy ước tên file model

STATE-ESCALING-EXTRUDER-STYLE-REVISION-PIECE##.3mf
     │                       │
     └────────VARIANT────────┘

Definition

Meaning

STATE

Viết tắt bang

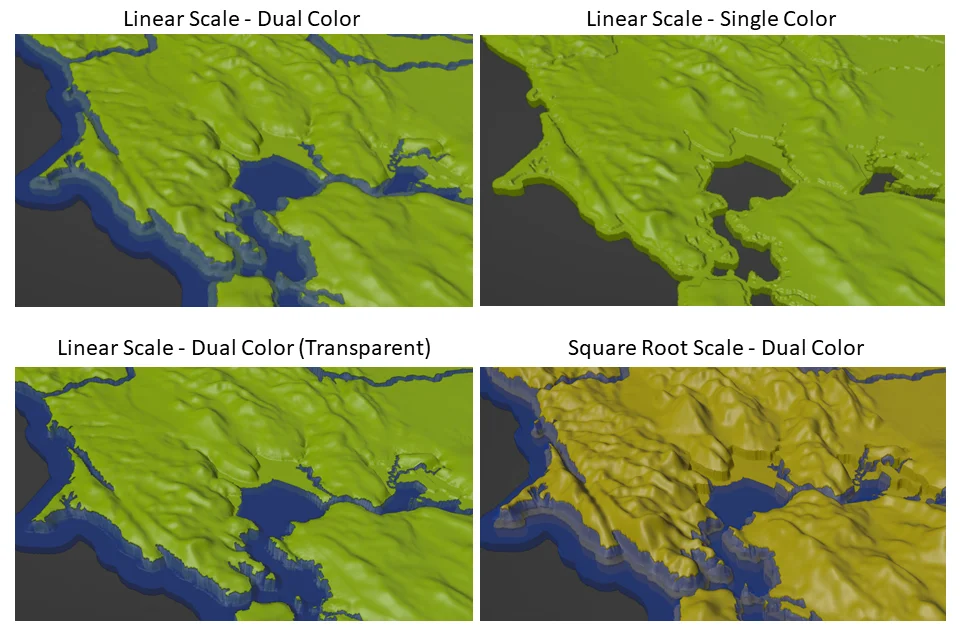

ESCALING

Cách scale độ cao: Linear hoặc Square Root (sqrt).

EXTRUDER

Model 2 màu (Dual) hoặc 1 màu (Single) (extrusion)

STYLE* (không bắt buộc)

Kiểu đặc biệt hoặc tiểu vùng của model. STYLE chỉ xuất hiện khi file là kiểu đặc biệt hoặc model chỉ dành cho một tiểu vùng đặc biệt.

REVISION

Số phiên bản. Xem release notes để biết các cải tiến mới nhất.

PIECE##† (không bắt buộc)

Mảnh ghép đã cắt sẵn số ## để ghép khớp, tối ưu cho bed 180 mm x 180 mm.

*Mặc định _STYLE_ là model có các yếu tố nước nằm phía trên các vùng đất thấp bị ngập. Phần đất ngập này có thể thấy khi in lớp nước bằng filament trong (transparent). Kiểu mặc định giúp giảm lượng filament màu phụ (màu nước). _transparent_ style có các chi tiết nước xuyên suốt qua phần đất để truyền sáng tối đa khi dùng filament phát sáng và filament trong.

†Nếu không có file chia nhiều phần, nghĩa là mình chưa tạo phiên bản ghép mảnh cho bang này. Bạn theo dõi và để lại bình luận yêu cầu để mình bổ sung & cập nhật sau.

Model dùng định dạng 3MF — kiểu như STL nhưng xịn hơn. 3MF nhẹ hơn và có thể lưu riêng phần đất và phần nước (các object tách biệt) đã canh thẳng hàng, tiện cho in 2 màu. 3MF được hỗ trợ trong Cura, PrusaSlicer và các phần mềm slicer 3D khác.

Thiết lập in khuyên dùng

In model theo dạng phẳng. Bạn có thể đổi màu thủ công giữa chừng để tạo chuyển màu thú vị ở các cao độ cao hơn. Máy in không có khả năng multi-material nên in các model *-single.3mf.

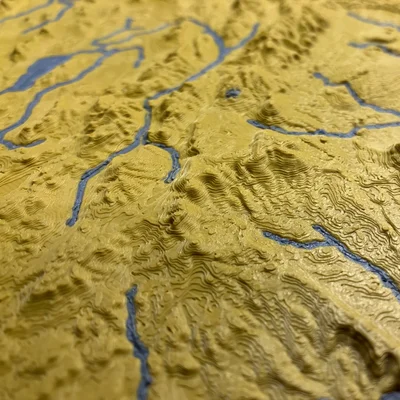

Làm nổi bật suối, hồ và đường bờ bằng filament glow-in-the-dark hoặc translucent — hoặc đơn giản là dùng một màu khác với nền!

Tải profile Cura tối ưu cho bản đồ topo tại ĐÂY.

Bạn có thể scale model lớn/nhỏ tùy máy in; tỉ lệ bản đồ cuối cùng cũng sẽ thay đổi theo. Ví dụ: scale 200% trên tỉ lệ gốc 0.4mm:1000m sẽ thành 0.4mm:500m

Nếu bạn xoay hoặc scale model để vừa máy in trong Cura, việc gộp object _(Ctrl+Alt+G)_ trước sẽ giúp giữ phần in 2 màu canh thẳng hàng.

In mẫu này sẽ “test” độ chính xác XY, độ ổn định trục Z, retraction, cooling và oozing của máy in 3D của bạn!

Slicer Setting

Recommended Value for 0.4 mm nozzle

Layer Height

0.1 mm

Line Width

0.4 mm

Minimum Thin Wall Line Width

0.2 mm

Top Surface Skin Layers

2

Top Surface Skin Pattern

Lines

Skin Overlap

20%

Top/Bottom Flow

100%

Top Surface Skin Flow

100%

Infill and Infill Percentage

Lightning 30%

Ironing Line Spacing

0.2 mm

Ironing Flow

20%

Ironing Inset

0.34 mm

Ironing Speed

60 mm/s

Brim Extruder

Extruder 1 or 2

Ooze Shield

Yes

Cần làm một địa điểm/bản đồ theo yêu cầu để trưng bày hoặc làm quà tặng? Liên hệ mình ([email protected]) để dùng dịch vụ thiết kế và sản xuất, biến ý tưởng của bạn thành hiện vật thật!

Credits

Dự án bản đồ địa hình USAofPlastic sử dụng dữ liệu từ NASA SRTM V3.0, USGS GMTED2010, USGS HYDRO1K dựa trên GTOPO30 (1996), HydroLAKES, và USCB TIGER/Line.

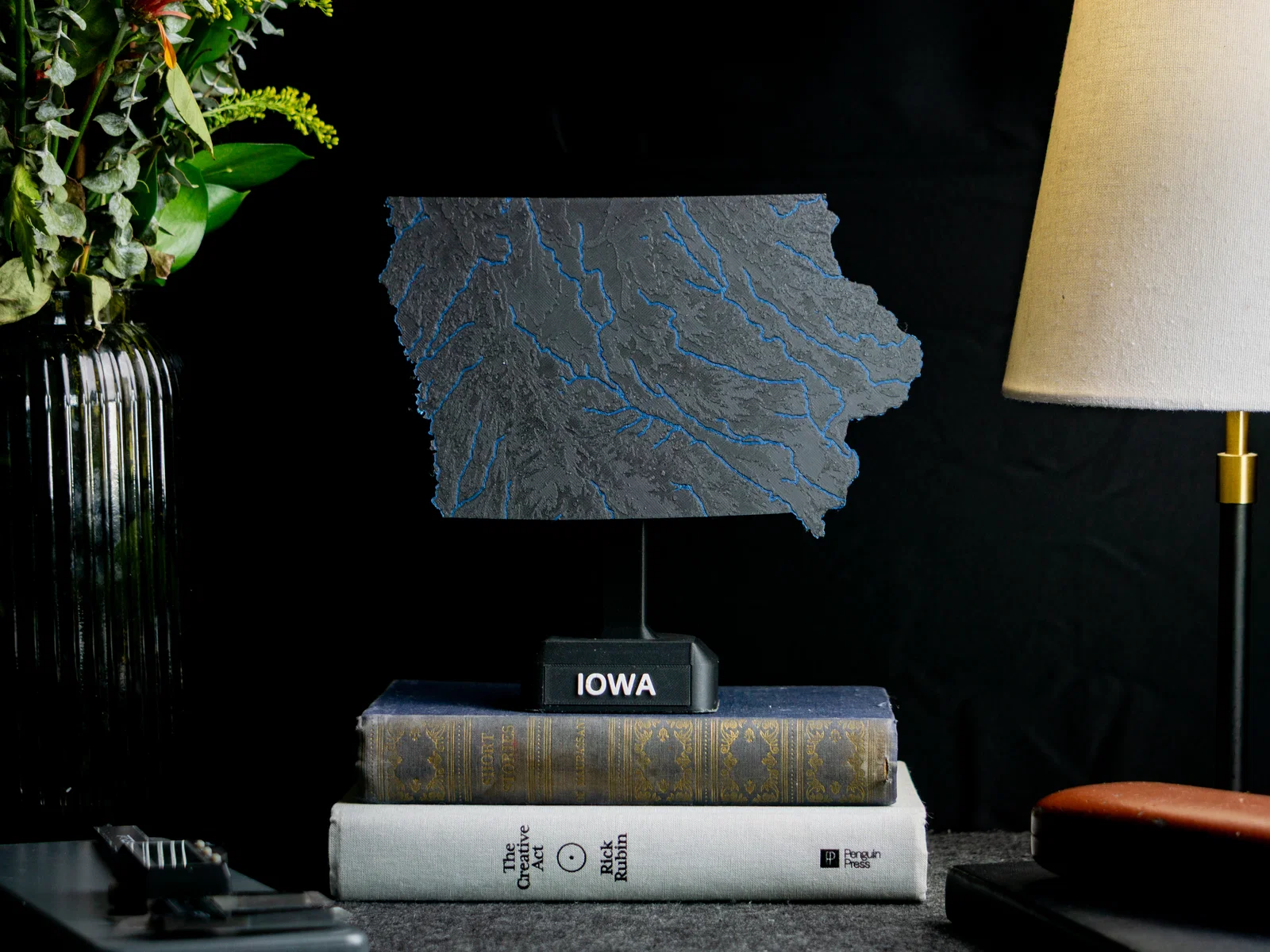

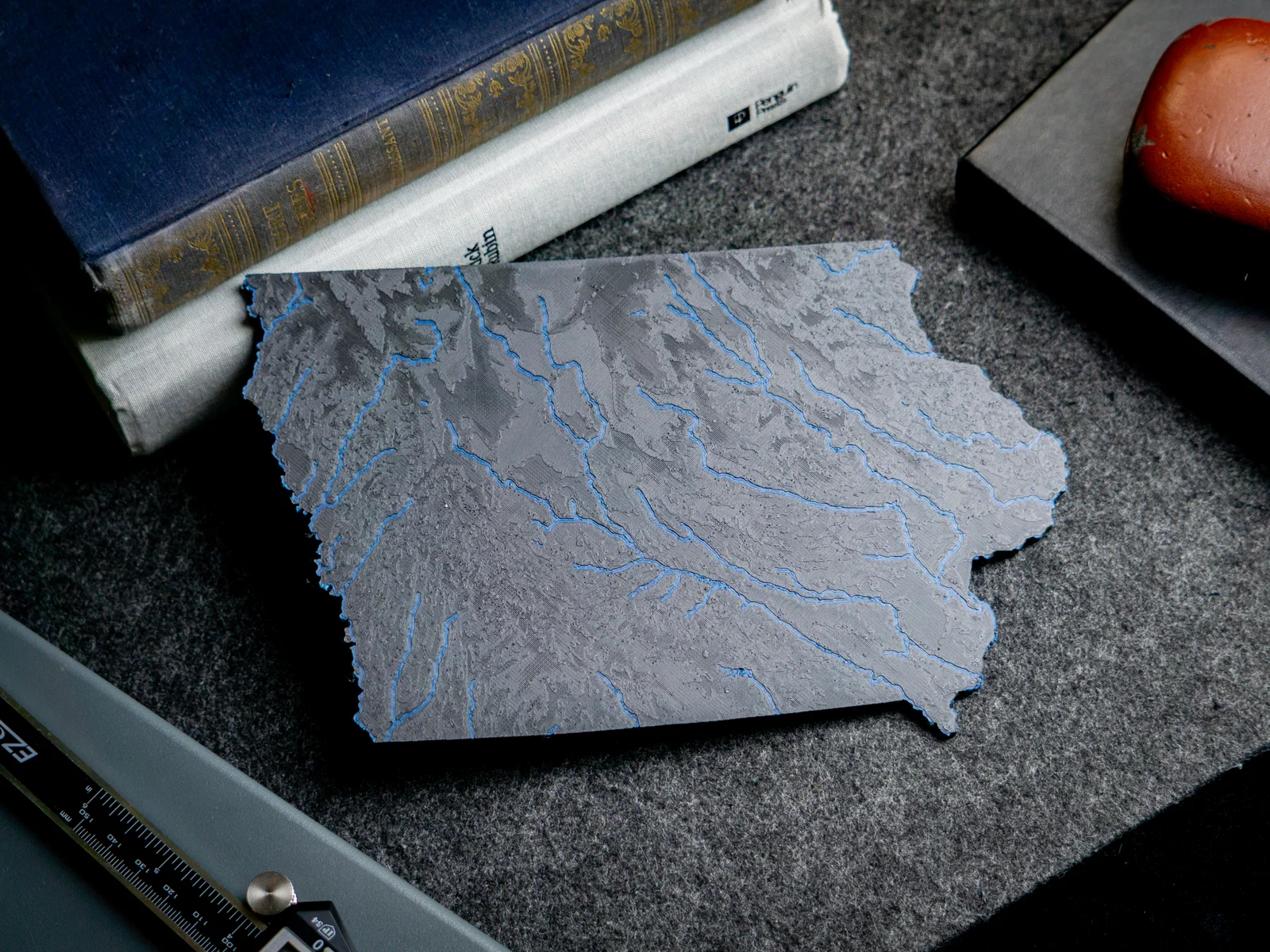

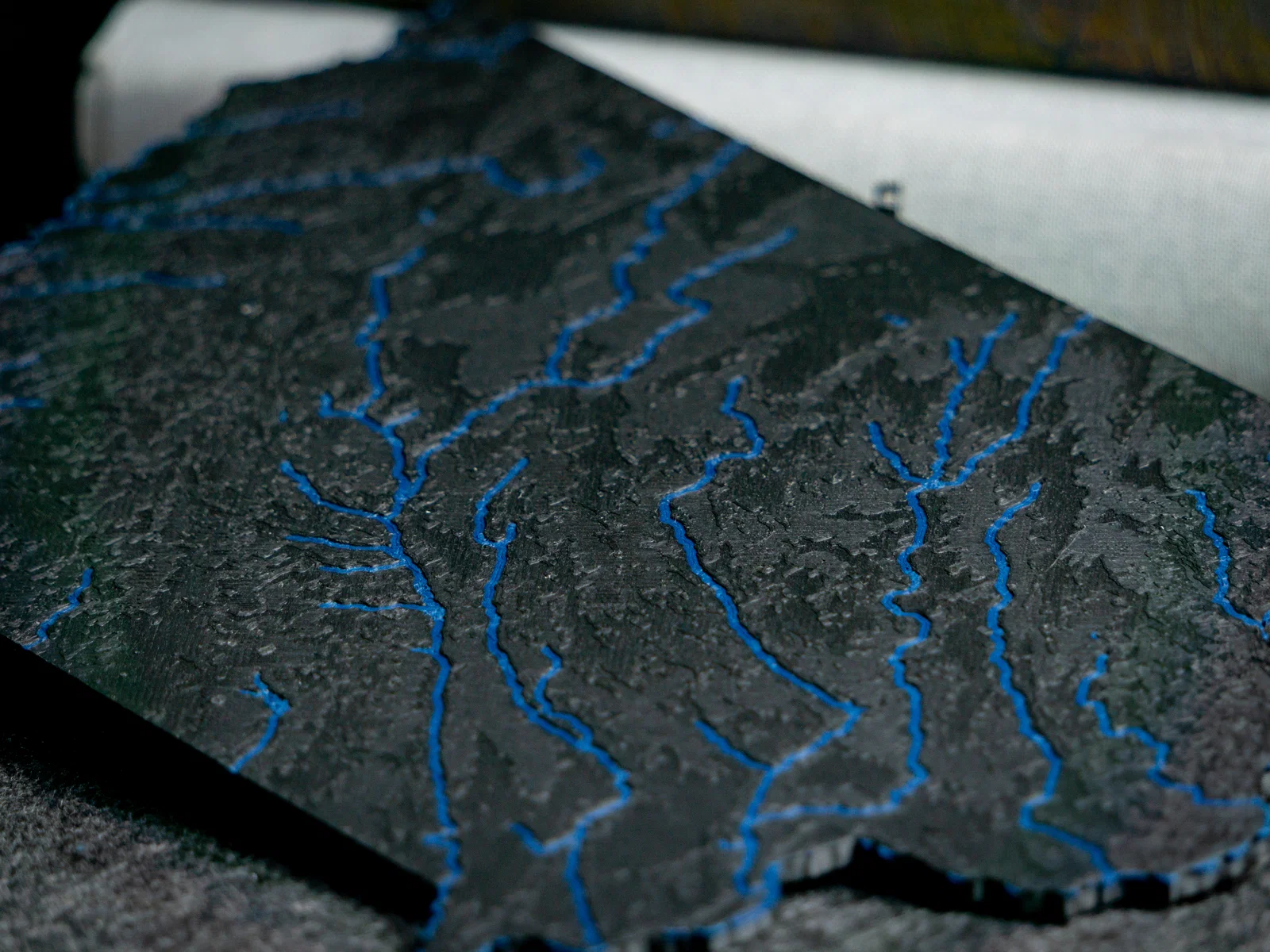

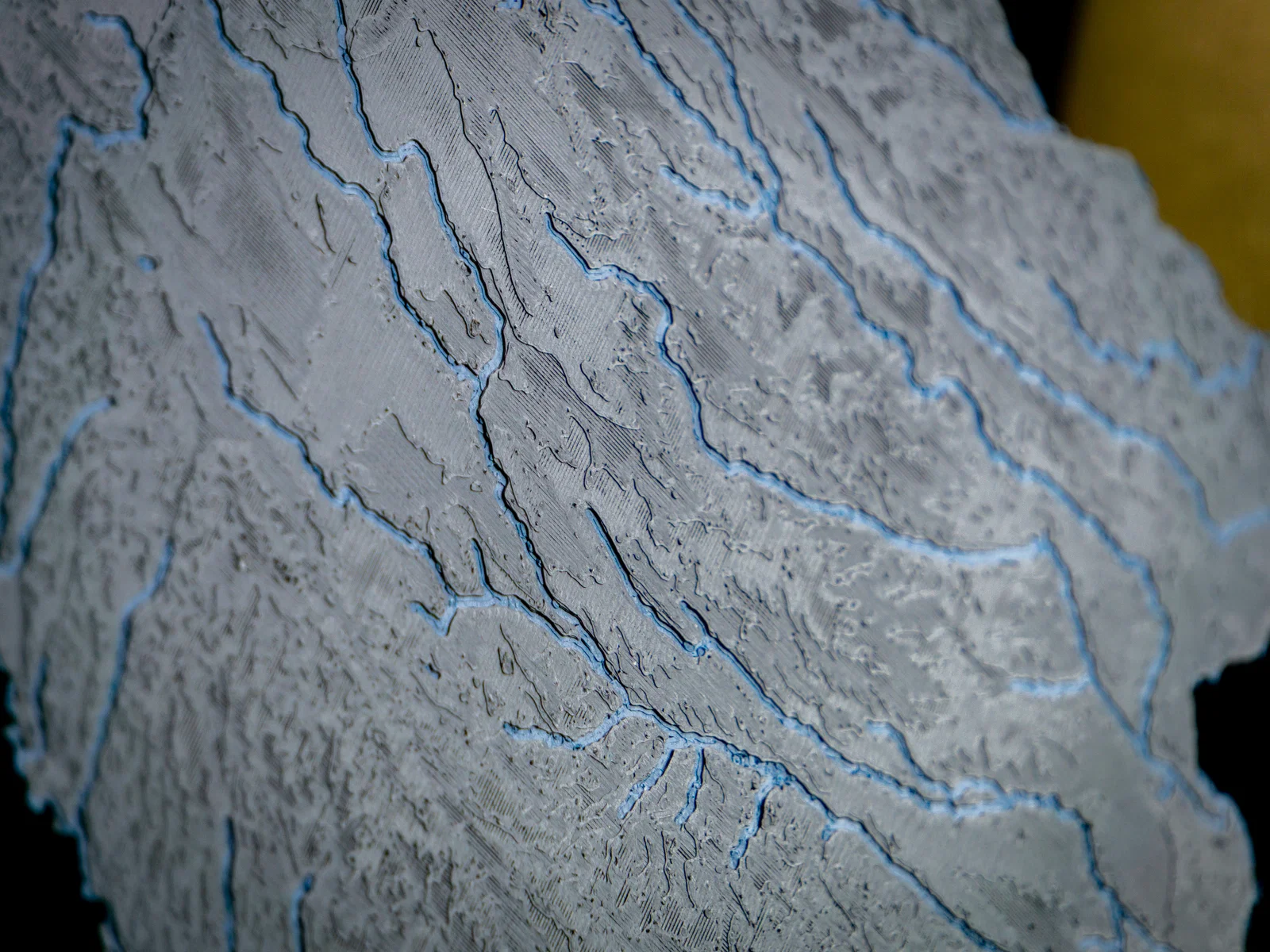

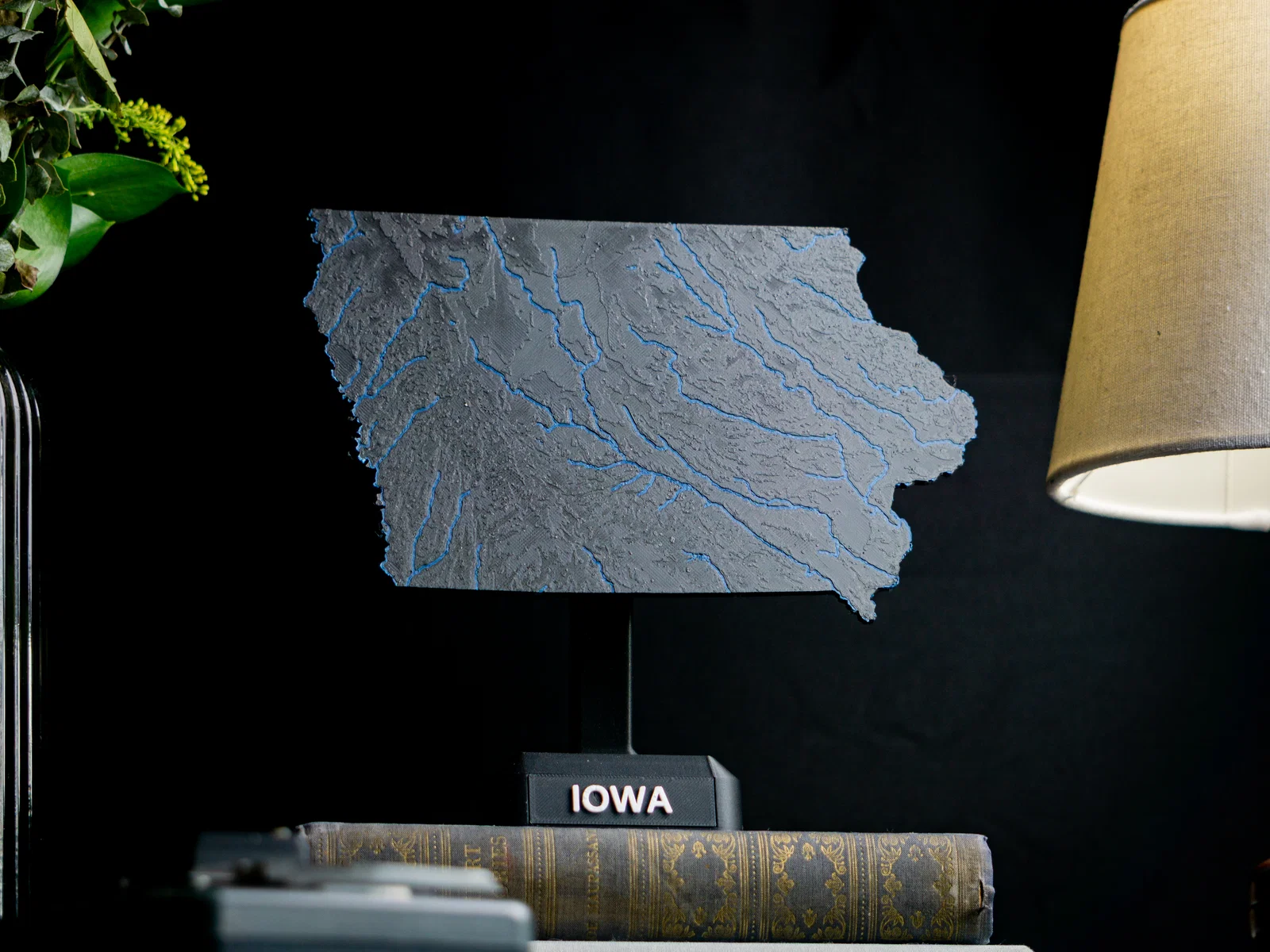

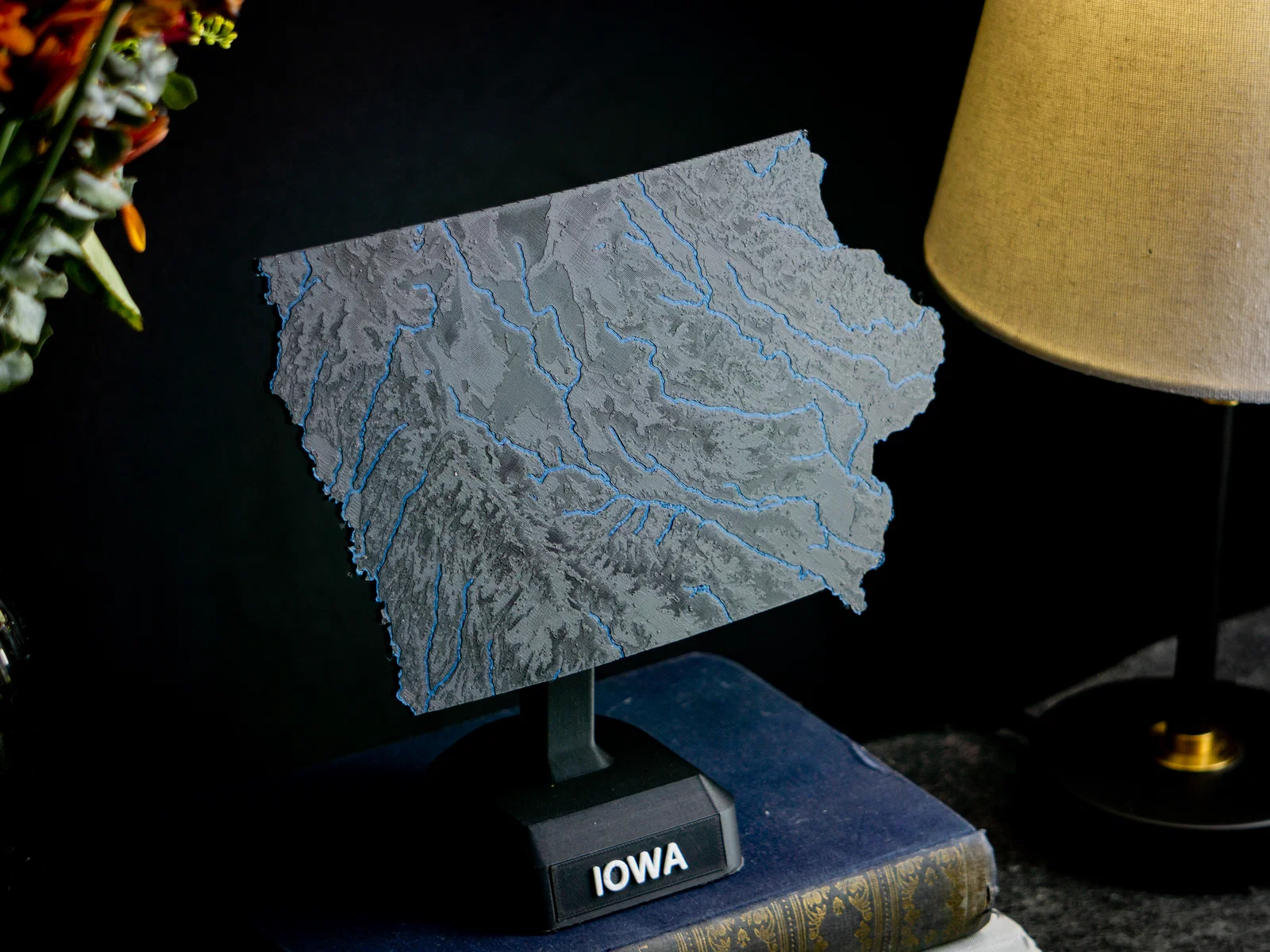

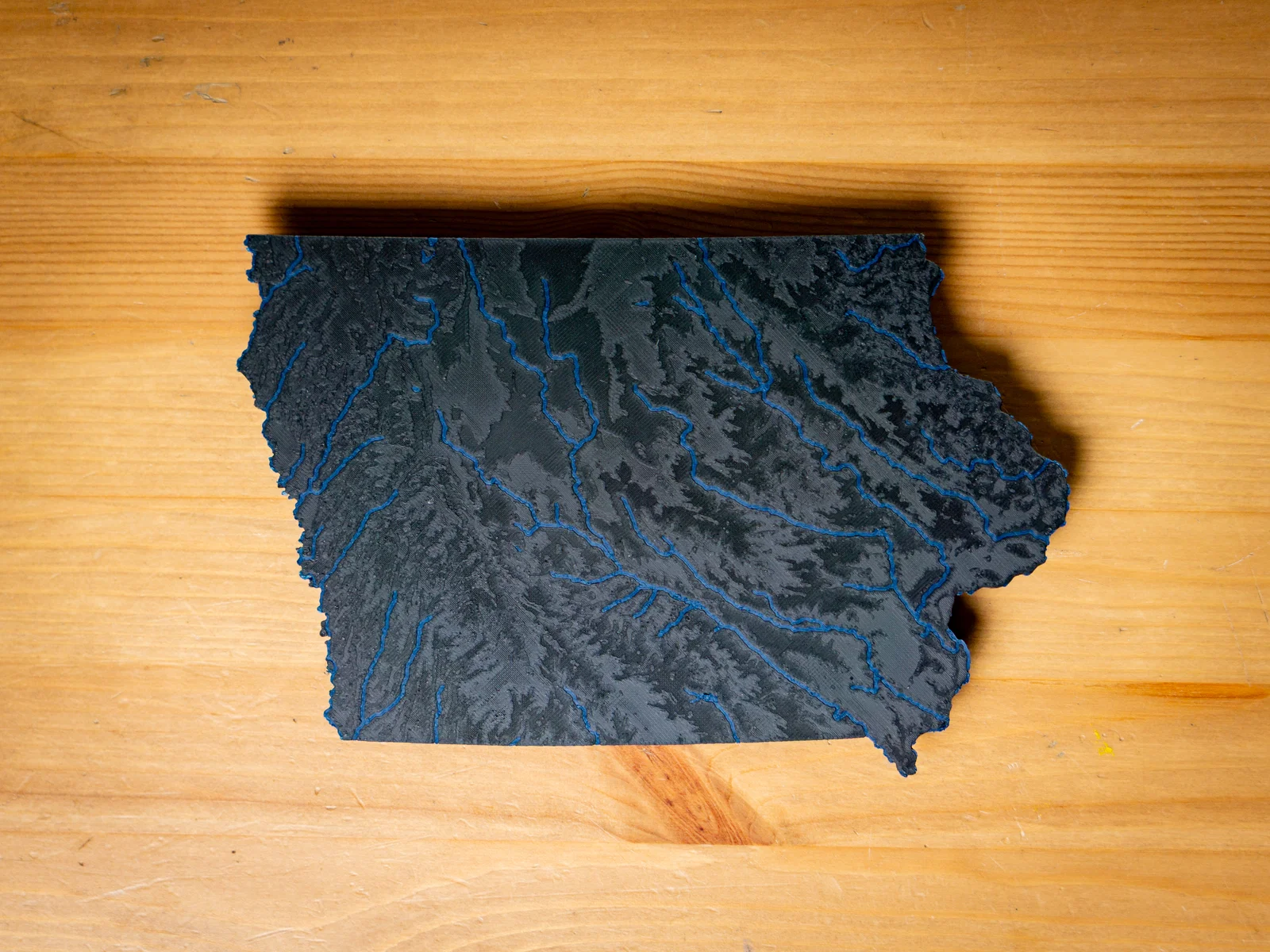

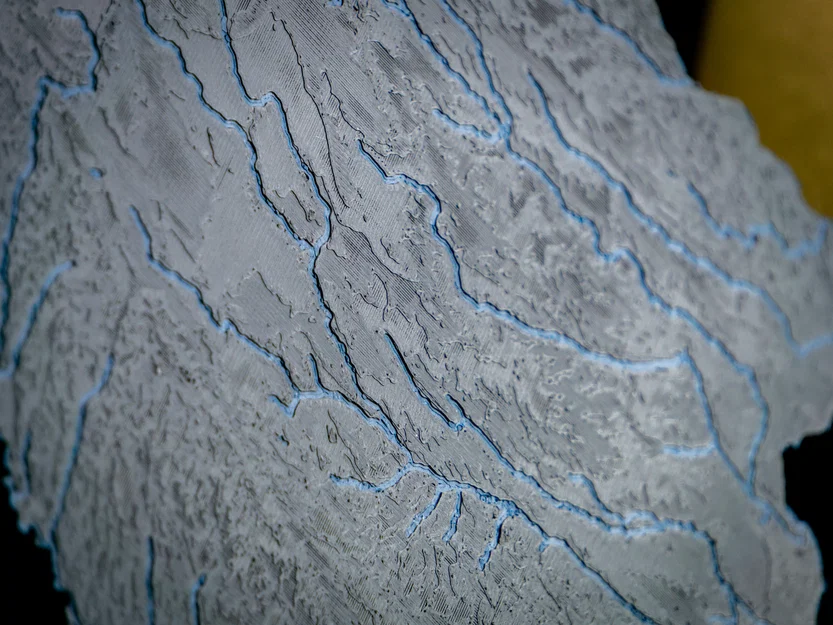

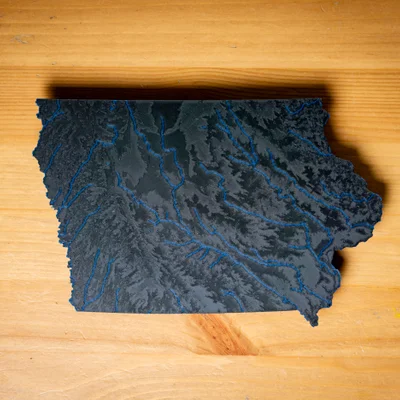

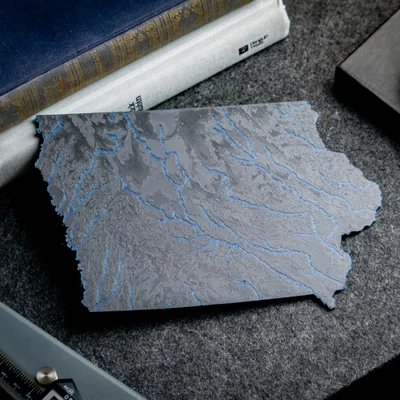

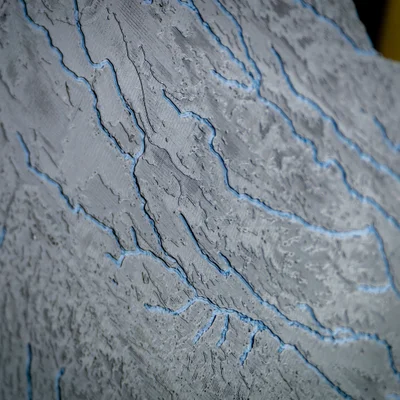

Ảnh model in trong listing bởi JP Designs

Các công cụ sử dụng gồm QGIS, GDAL, GRASSGIS, TouchTerrain, Anaconda, GeoPandas, Matplotlib, Blender. Vui lòng ủng hộ dữ liệu mở và phần mềm FOSS.
