Bộ Phần Magnetic - Hadley Neumo

Các mẫu này chỉnh sửa các body Hadley Neumo bản gốc để thêm hốc gắn nam châm. Nhờ vậy bạn có thể gắn các nắp (cover) và filter dùng nam châm. Bộ này cũng có các ngàm/đế gắn phụ kiện dạng nam châm (bản 4 nam châm và 2 nam châm) để gắn sights, hoặc bất kỳ phụ kiện nào khác cho tiện. Các accessory mount dùng thiết kế thân kẹp (split body) để kẹp lên ống kính hiện có mà không cần tháo rời gì hết.

Trong bộ này gồm:

• Phiên bản “magnetic” cho từng body chính (UTA, MTA, LTA) với 2 lựa chọn: một bản dùng chung với ống tay áo LTA blackout sleeve của Hadley Neumo, và một bản để thay cho . Mình cũng không chắc trường hợp dùng magnetic MTA là gì, nhưng vẫn để vào cho đầy đủ.
• Khối test (test block) để thử phần cứng và theo dõi cực tính nam châm (xem manual lắp ráp trên trang Hadley Neumo)

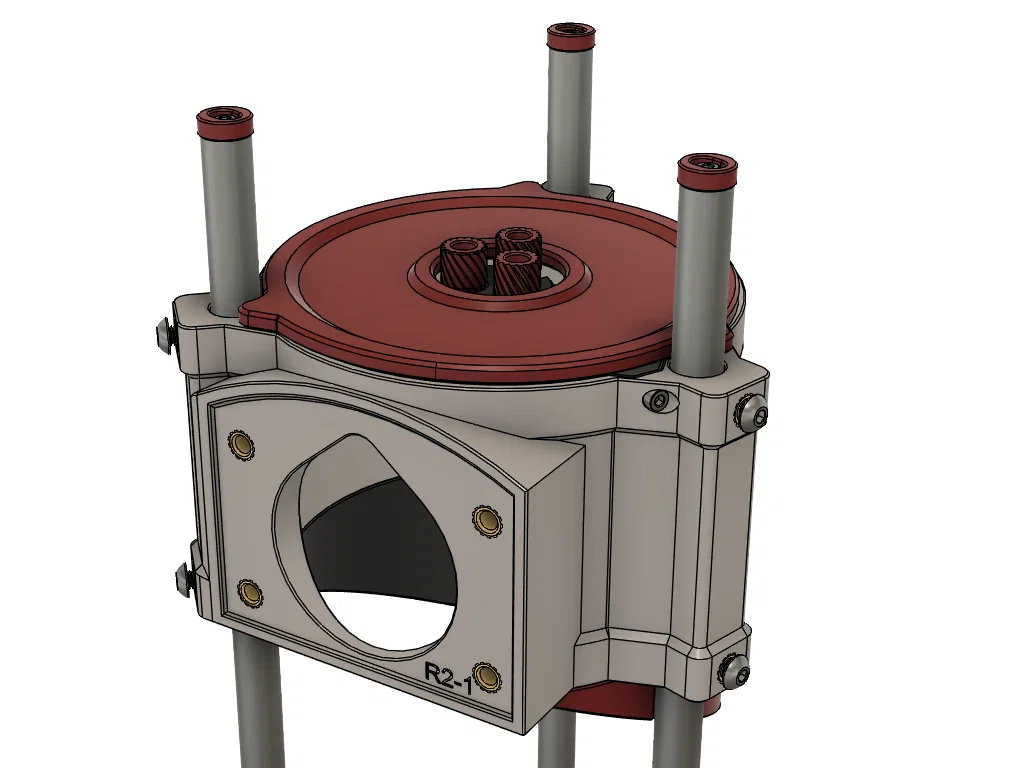

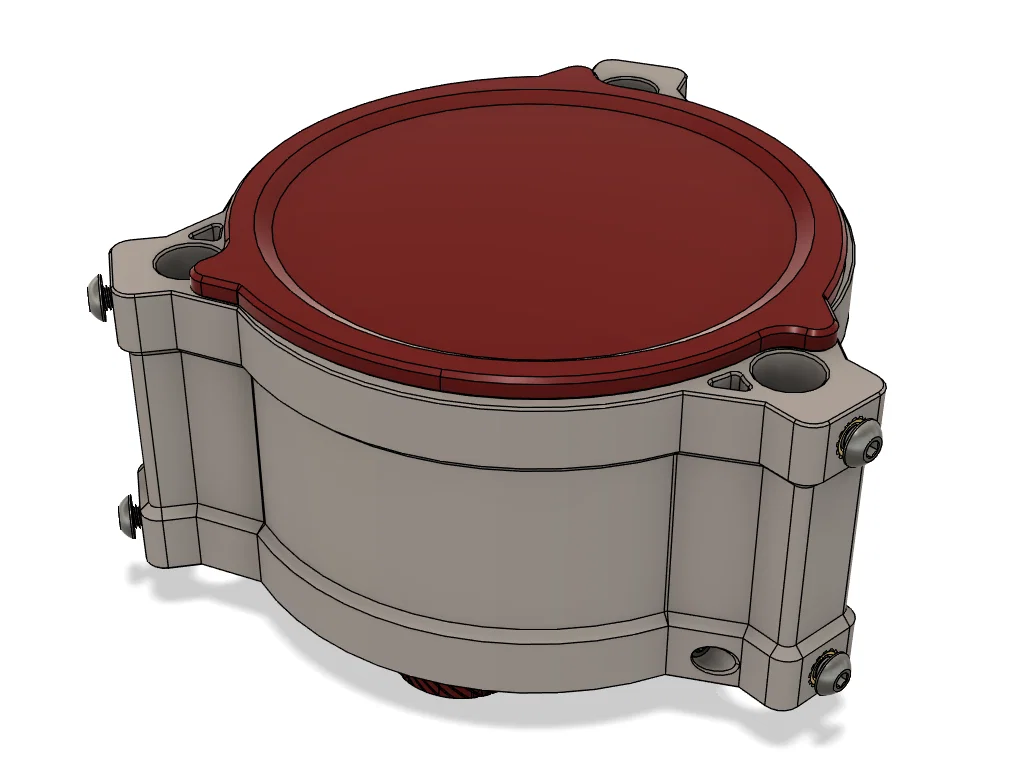

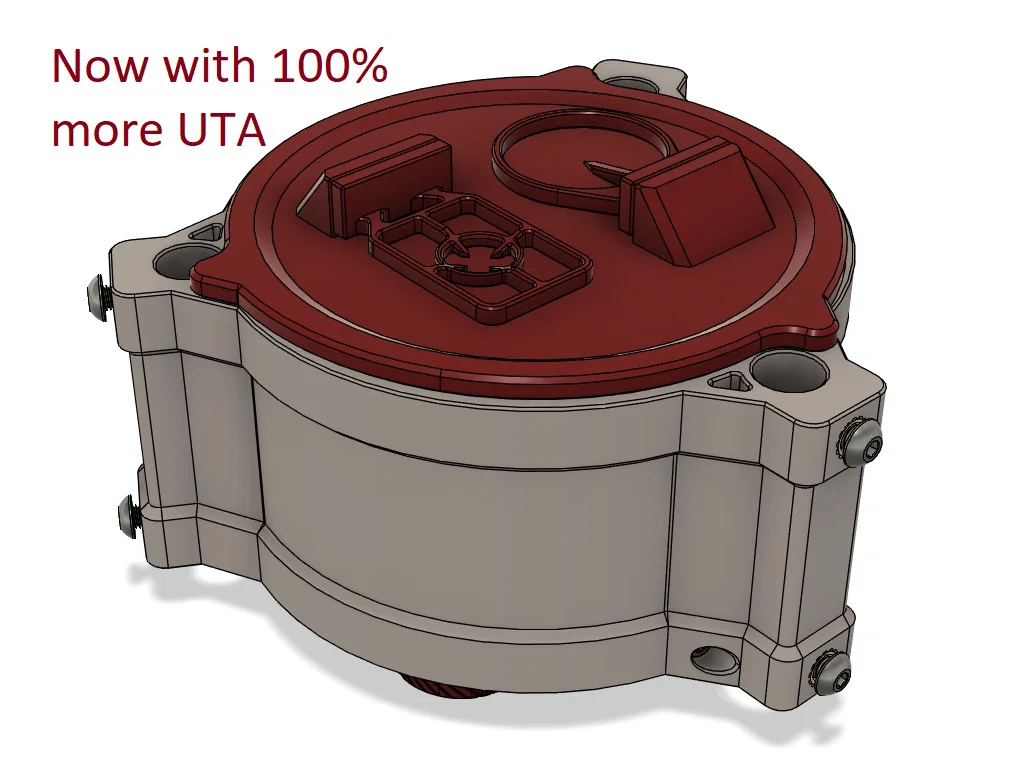

• 3 loại nắp nam châm: nắp đơn giản, nắp thiết kế để giữ sights khi không dùng, và nắp có lỗ ở giữa cho các núm chỉnh phía trên

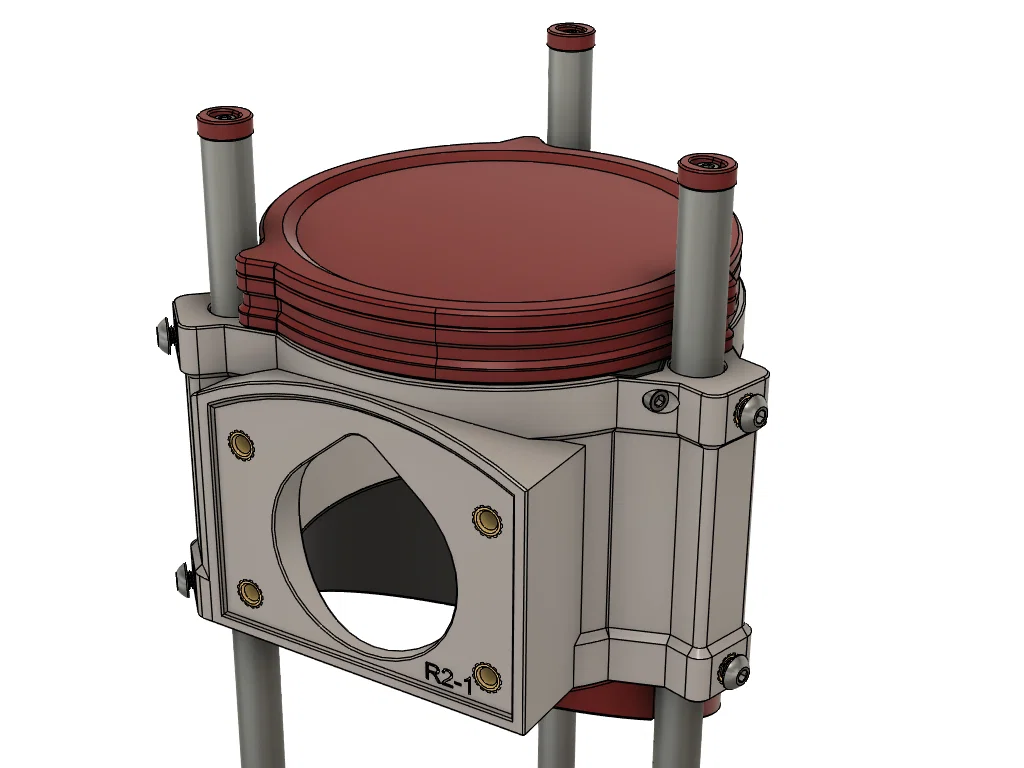

• Một riser để nâng nắp hoặc filter lên cao qua các núm chỉnh phía trên (để nắp/filter không cần phải khoét lỗ)
• 2 lựa chọn ngàm gắn phụ kiện: loại 4 nam châm và loại 2 nam châm
• Upper và lower magnetic sights

Phần cứng bổ sung (Additional Hardware):

Tùy bạn dùng những phần nào, bạn sẽ cần các phần cứng sau:

Printed Part

6x3mm Magnet

M3x8 SHCS

M3 Threaded Insert

LTA/UTA Body

3

CTA Body

6

Simple/Upper Cover

3

Storage Cover

7

Riser

6

4 Magnet Accessory Mount

4

3

3

2 Magnet Accessory Mount

2

2

2

Upper/Lower Sights

2

Lắp ráp (Assembly):

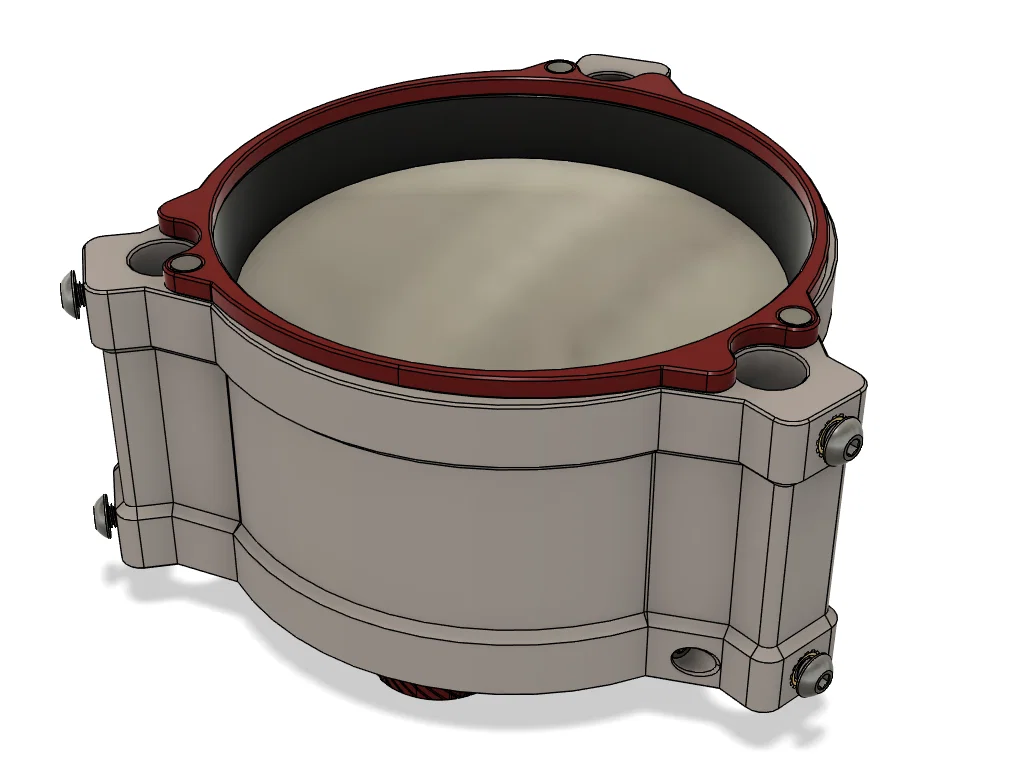

Ngoài các hướng dẫn lắp ráp trên trang Hadley Neumo, bạn sẽ cần gắn nam châm vào các body của kính và chú ý cực tính (mặt B của test block). (Ví dụ LTA bên dưới)

Ngoài ra, gắn nam châm vào các hốc trên các loại nắp (cover). Nhớ chú ý cực tính: nam châm phía ngoài phải theo mặt A của test block, còn nam châm của nắp lưu trữ (storage) phải theo mặt B của test block.

Chuẩn bị miếng kẹp phía trên (top clamp piece) bằng cách gắn nam châm và threaded insert ở những vị trí cần. Chú ý cực tính (mặt B của test block):

Gắn clamp lên kính bằng 2 hoặc 3 vít M3x8:

Chuẩn bị sights bằng cách gắn 2 nam châm vào mỗi cái. Chú ý cực tính (mặt A của test block):

Change Log:

• 5/11/2025 (Cập nhật nhỏ)
  • Thêm một điểm gắn phụ kiện cứng (rigid accessory attachment point) vào UTA body. Hữu ích để gắn phụ kiện (finder scope, điện thoại, v.v.) thẳng hàng với kính và chắc chắn hơn so với gắn trên các accessory clamp.
  • Sửa một số lỗi modeling và chỉnh nhẹ một vài file
• 11/20/2024
  • Sửa kích thước lỗ của “Upper Cover”
• 9/26/2024
  • Bỏ chamfer khỏi blackout sleeves để in dễ hơn
• 4/23/2024 (Cập nhật Magnetic)
  • Thêm UTA và CTA bodies
  • Đổi vị trí nam châm trên LTA để khớp với UTA mới và cho phép các nắp dùng qua lại được (vị trí mới cũng theo quy ước “Righty Tighty, Lefty Loosey”)
  • Thêm một nắp UTA và một riser
  • Thêm adapter cho người dùng đã lắp R2 magnetic LTA. Adapter này đổi bên đặt nam châm để bạn không cần in lại cả LTA.
  • Thêm file Magnetic Covers dạng STEP kèm template body cho ai muốn tự làm cover/filter
  • Tinh chỉnh nhẹ kích thước accessory mount
  • Đổi cách đặt số revision
• 11/15/2023 (Cập nhật Alignment)
  • Cập nhật để khớp với các thay đổi của alignment knob trên Hadley Neumo
• 10/06/2023:
  • Thêm tùy chọn ống 12mm
  • Thêm file STEP
• 10/04/2023
  • Phát hành lần đầu
