Insert BaBo organizer cho kềm cắt 5x3 (2 phiên bản)

Phần insert này được thiết kế cho kềm cắt (side cutter) để bổ sung cho hệ thống rất xịn của @Willi. Bạn ghé trang của anh ấy để xem thêm nhiều insert và module hay ho khác.

Bạn có thể chọn giữa 2 phiên bản:

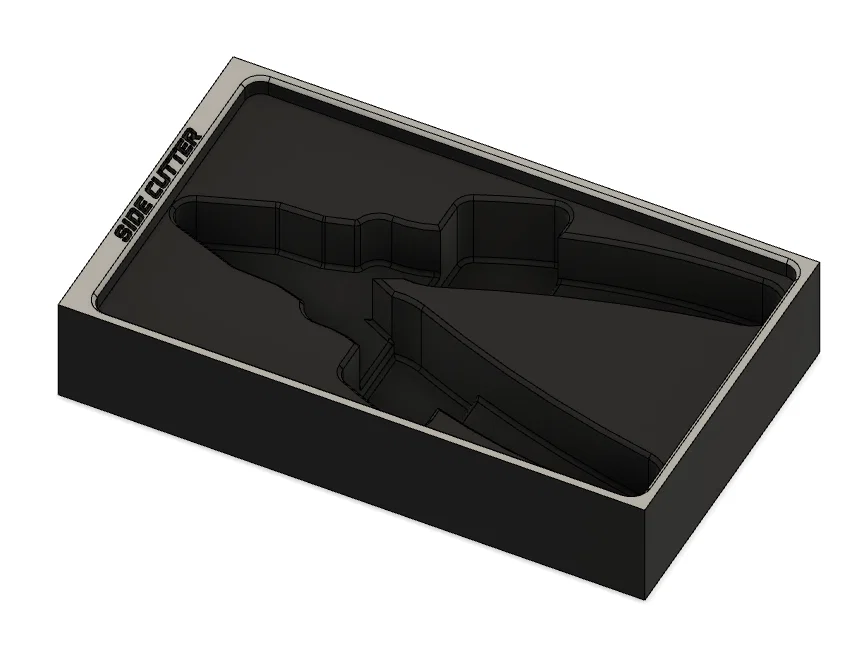

• version 1: insert có viền (border)

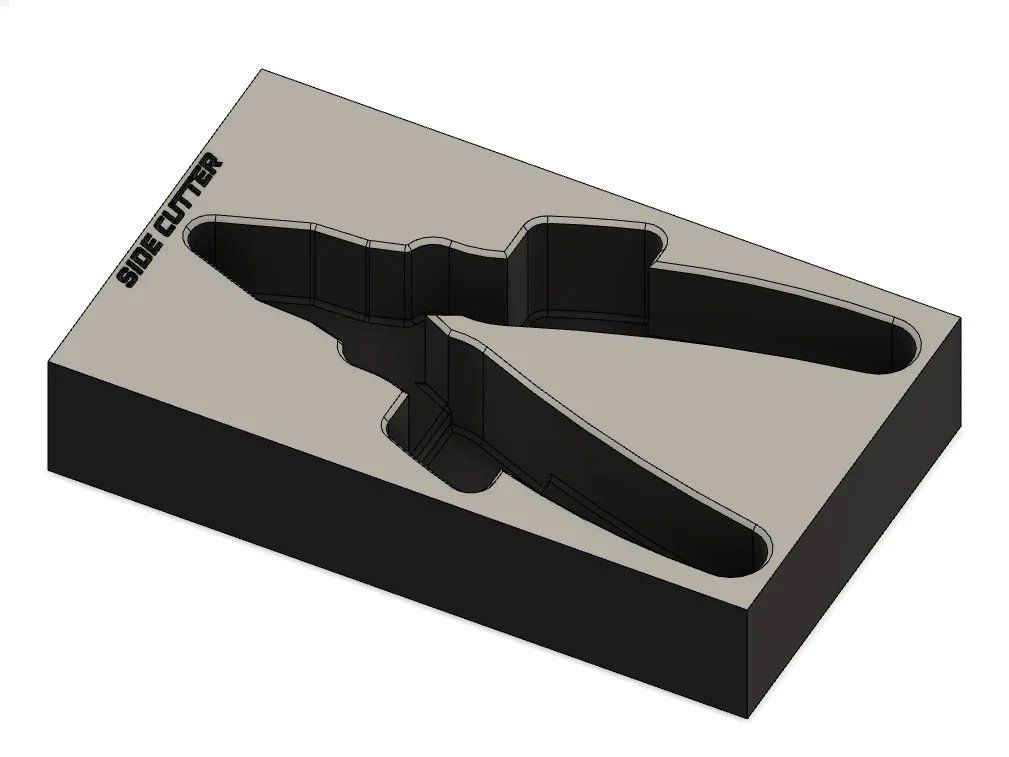

• version 2: insert không viền, thay vào đó là lớp top được đóng kín

Kích thước:

• box: 150 x 90 mm (tức 5x3)
• side cutter: vui lòng xem file pdf đính kèm

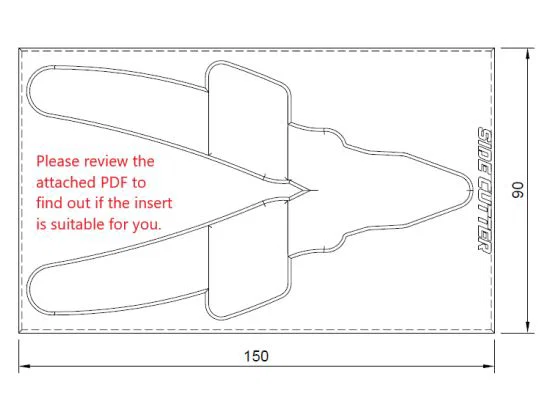

File PDF đính kèm hiển thị hình chiếu từ trên xuống của hộp theo tỉ lệ 1:1. Để chắc chắn kềm cắt của bạn có vừa insert trước khi in, bạn chỉ cần in PDF ra rồi đặt kềm lên bản vẽ. Lưu ý khi in hãy chọn “actual size”. Bạn có thể kiểm tra tỉ lệ bằng kích thước ngoài của hộp. Các đường nét bên trong hình kềm cắt hiển thị trong PDF mới là phần quyết định cho việc thử vừa.

Các mẫu side cutter đã biết là vừa:

• Knipex 78 03 125 (xem bản make của Stony)
• Knipex 78 13 125 (xem bản make của Uetzguer)
• Knipex 78 31 125 (xem bản make của A3D)
• Knipex 78 61 125 (xem bản make của Helvedo)
• Knipex 78 81 125 (xem bản make của Willi)
• Plato Model 170 (xem bản make của Petros Foulidis)
• Bleds 8109 (xem bản make của jgelwix)

In 3D (Printing):

Layer height: 0.2

Supports: No

Brim: No

Material: all

Nozzle: 0.4 mm

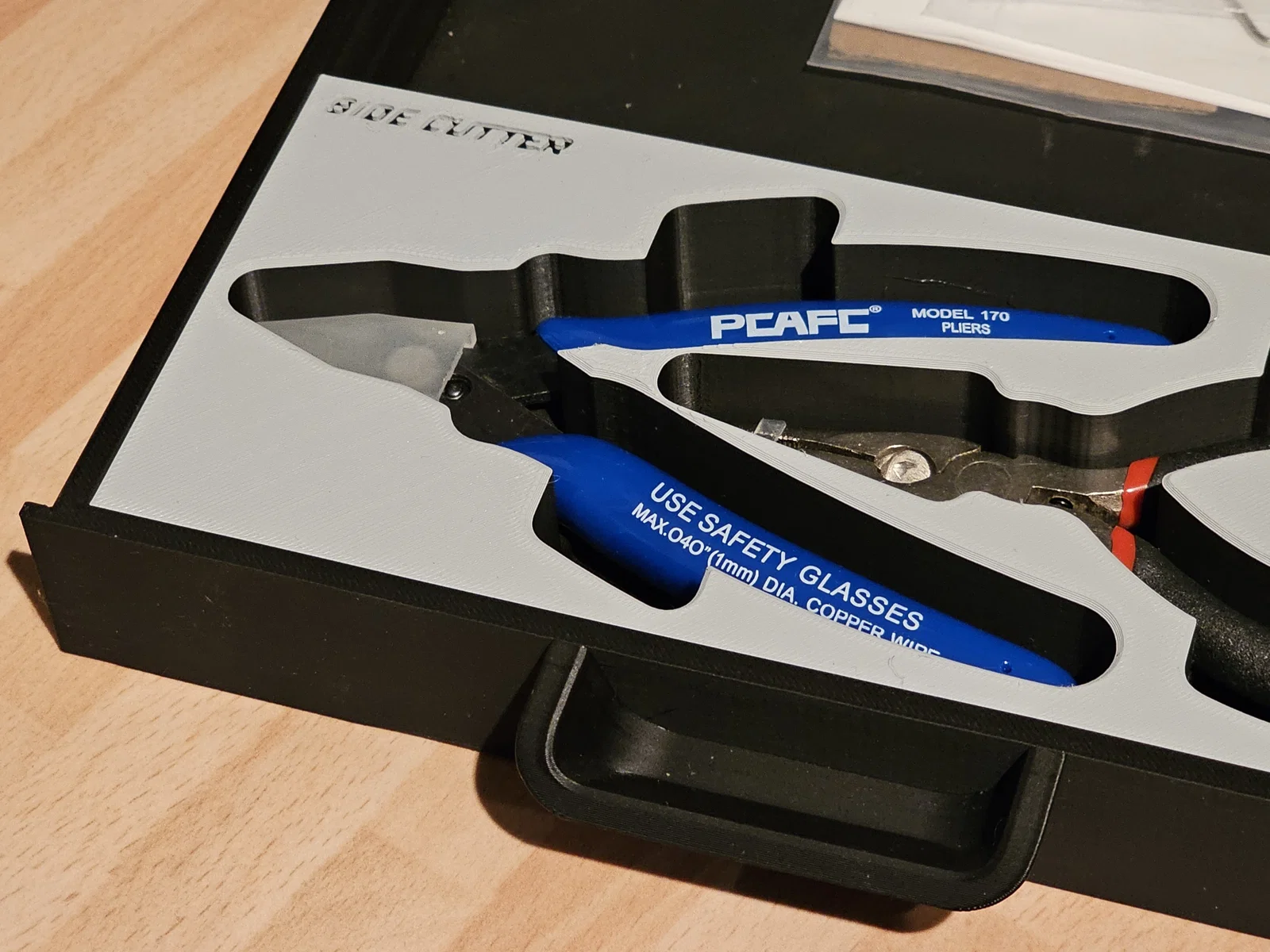

Mẫu ví dụ được in bằng filament PLA màu đen mờ và xám
(ảnh là insert kết hợp chung với kềm của mình)
