Hộp (case) Wemos D1 Mini V4.0 - WLED

TL;DR:

Bạn nên dùng case V5 và nắp V4. Nắp thì chọn bản có logo hoặc không logo tuỳ bạn. Đừng cấp nguồn trực tiếp cho hơn 30 LED từ nguồn USB trên bất kỳ board Wemos nào, không là có nguy cơ làm hư board hoặc thậm chí gây cháy. Nếu bạn thích thì nhớ đăng “makes” dự án LED của bạn nha!

Đây là gì?

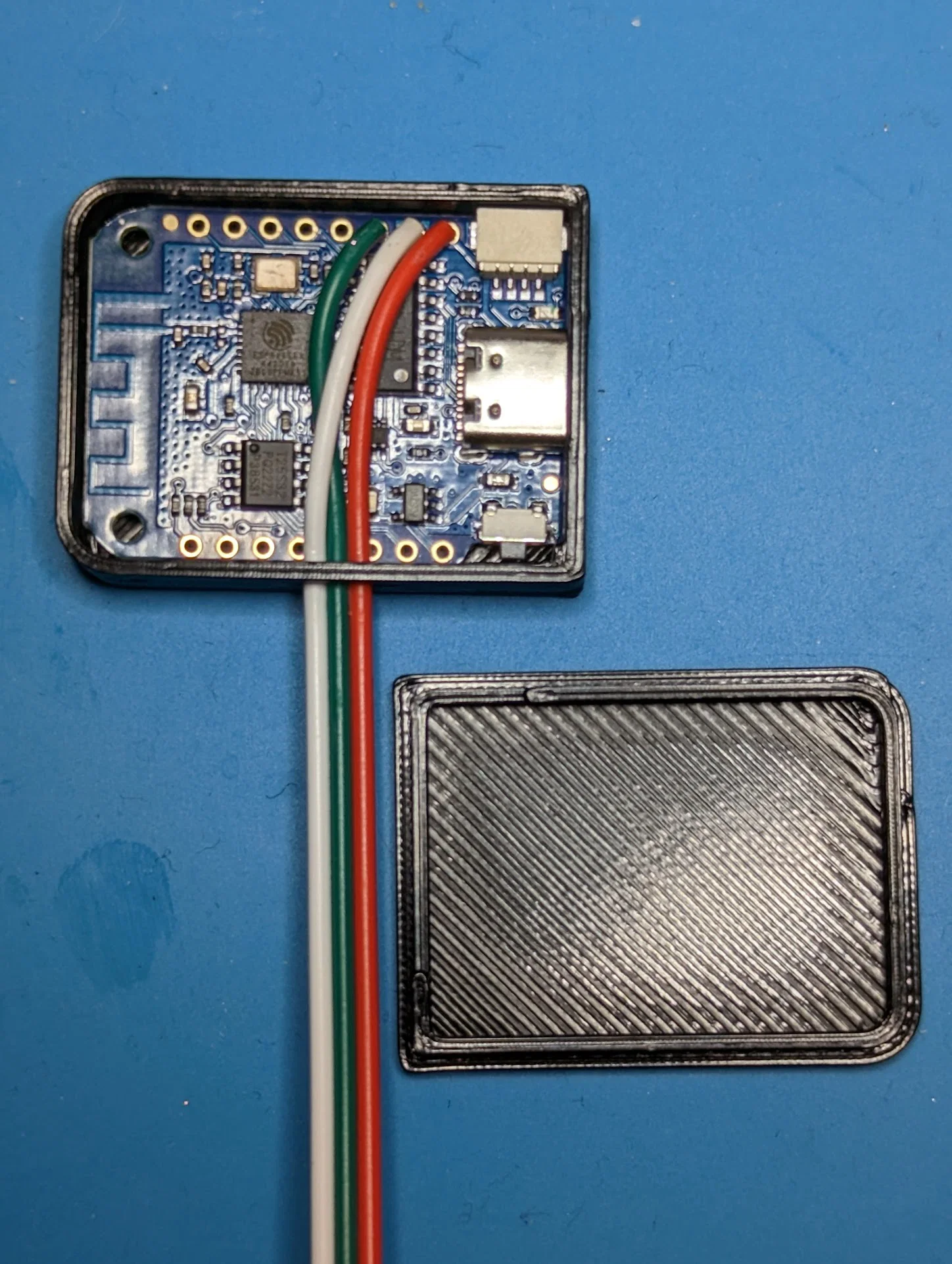

Đây là bản remix từ Wemos D1 box gọn của Dimitri De Cock. Mình muốn làm riêng cho Wemos D1 Mini V4.0, cổng USB type-c. Với số lượng thay đổi mình làm và vì nó nhìn quá tệ trong PrusaSlicer, cuối cùng mình dành thời gian học lại Fusion 360 và dựng lại part này. Các thay đổi mình đã làm gồm:

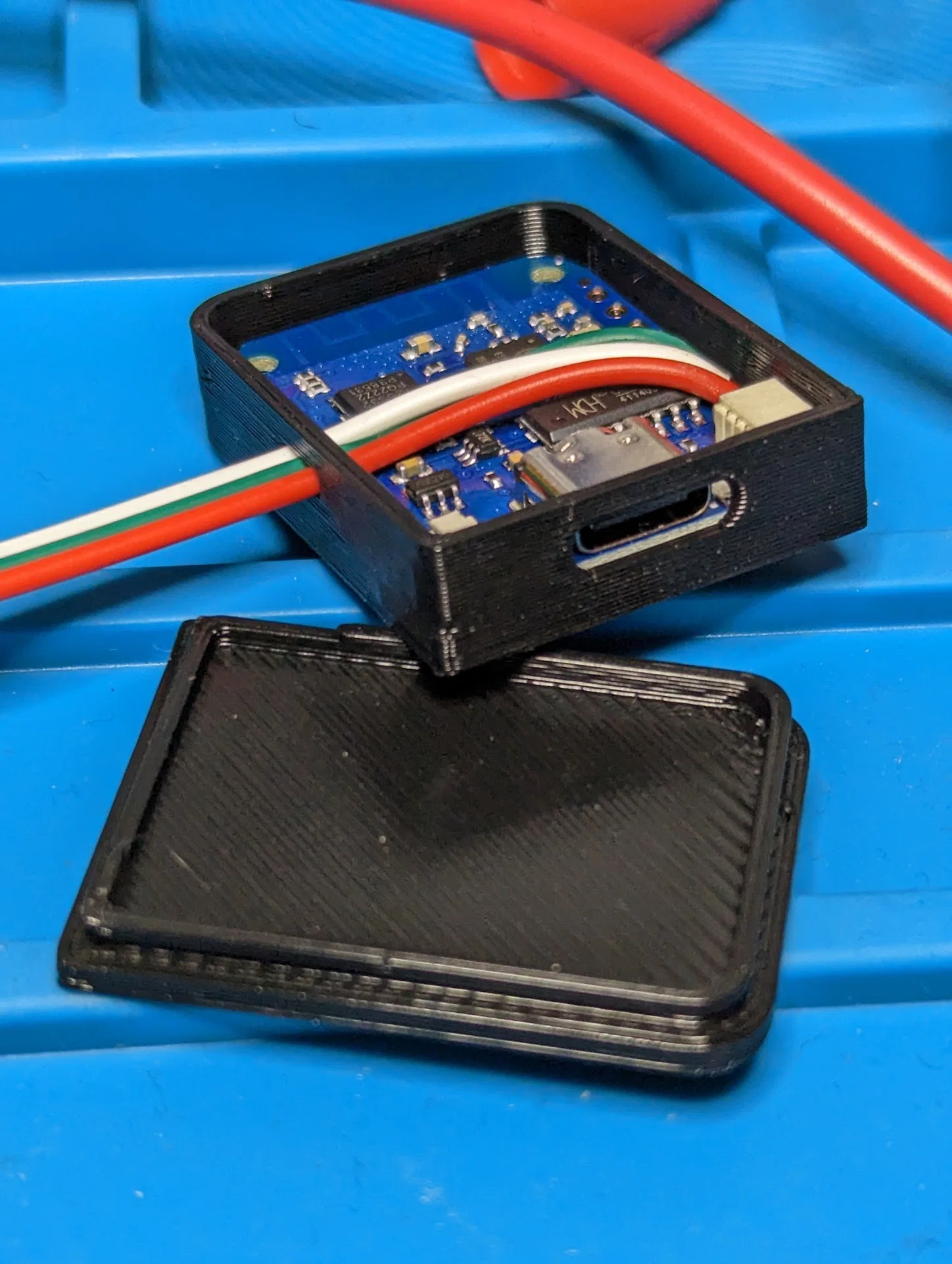

• Một lỗ cắt duy nhất cho 3 sợi dây đi ra WS2182 LED strip chạy bằng WLED, không gian siết chặt hơn để dây không bị lỏng lẻo (sẽ cần hơi dùng lực để nhét dây xuyên qua lỗ này)
• Gờ giữ board “chắc” hơn cho loại mình không tính tháo ra (sau khi ấn board vào thì sẽ cần kiểu spudger hoặc tua vít nhỏ để móc board ra)
• Nắp khít hơn nhiều (mình test thả rơi vài lần mà chưa bị bung)
• Có rãnh cho móng tay để nạy nắp lên
• In ngon với cả nozzle 0.4mm và 0.6mm

Lịch sử phiên bản

• V5 - 2024-11-21 - Chỉ case
  • Case có phần “đế” cao hơn để chừa chỗ cho các cục thiếc hàn to hơn (hợp cho bạn nào mới tập hàn). Điều này làm tổng chiều cao enclosure cao hơn.
  • Lỗ cho 3 dây được làm lớn hơn chút để nhận dây to hơn đã bấm vào đầu nối JST SM (dạo gần đây mình gặp loại này nhiều hơn).
  • Nắp không thay đổi.

• V4 - 2023-05-26 - Case & Nắp
  • Phát hành lần đầu.

Gợi ý in 3D

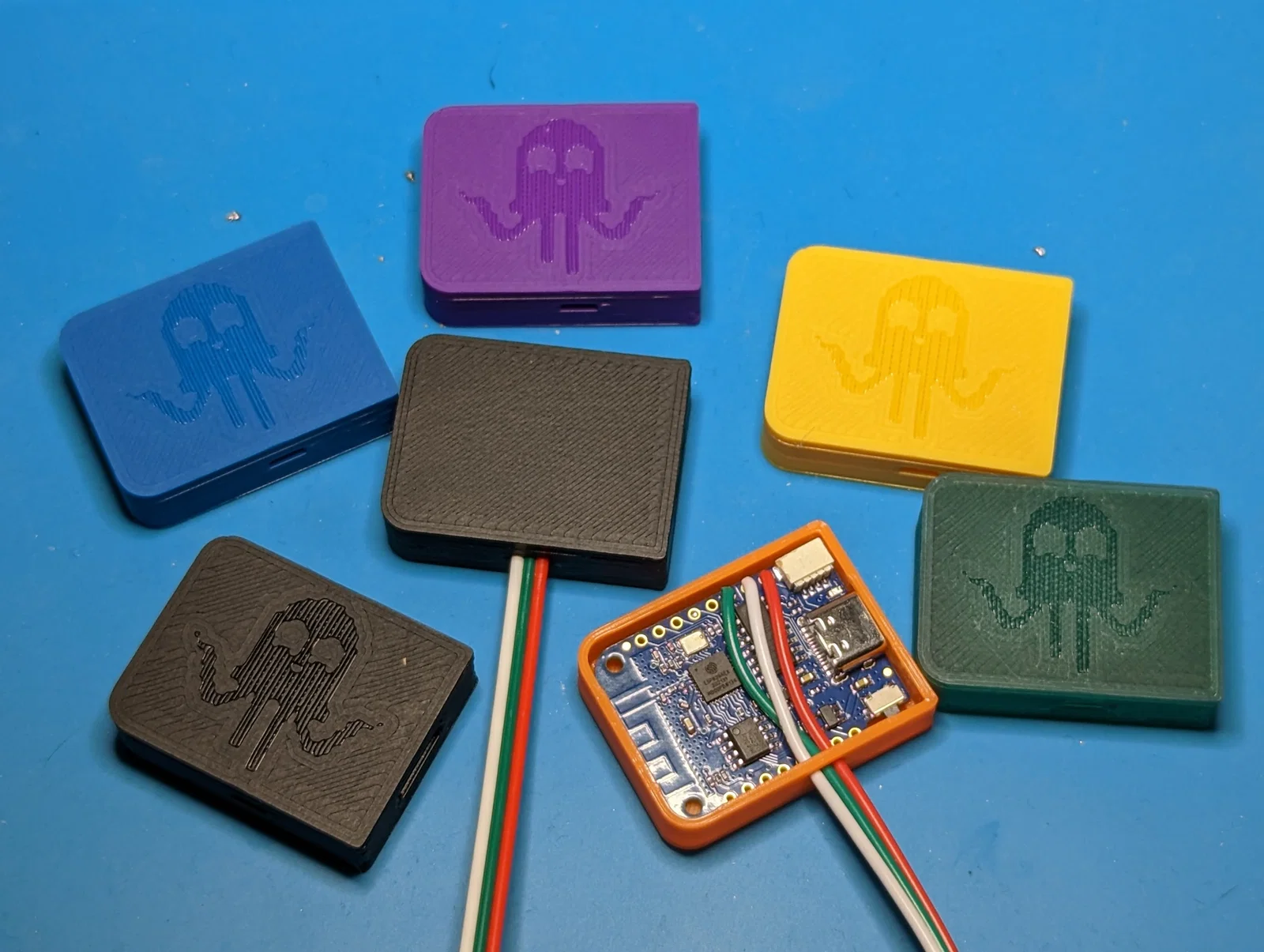

Bonus thêm: mình có kèm một phiên bản nắp có nhúng (embedded) 0.2mm một trong các LED vui nhộn từ logo WLED. Bạn chỉ cần in nắp logo WLED và không cần support; lớp thứ hai sẽ tạo texture khác với lớp đầu, nhìn ra được logo.

Muốn logo khác hả? Lấy nắp thường rồi trong PrusaSlicer đặt một negative part cao 0.2mm áp xuống build plate, ngay bên trong phần nắp.

Muốn lỗ đi dây kiểu khác? Dùng negative parts trong PrusaSlicer để khoét lỗ theo ý bạn. Muốn sao cũng được.

Muốn thiết kế này cho board khác? Mình chưa làm. Bạn có thể hỏi, nhưng không chắc mình có thời gian. Mình có đính kèm file Fusion 360 cho bạn nào muốn tự sửa.

Với nozzle 0.6mm và layer height 0.3mm, bạn có thể in cả case và nắp trong 15 phút.

Cảnh báo

Nhớ canh hướng đặt board và luồn dây vào case trước rồi mới bắt đầu hàn.

Trừ khi bạn chỉ test khoảng ~30 LEDs, vui lòng đừng cấp nguồn cho strip qua cổng USB-C trên Wemos. Mình đã có dây injector +5V hàn sẵn vào LED strips, và nguồn đó sẽ cấp ngược lại cho board Wemos. Ngoài ra nhớ đảm bảo bạn không cắm đồng thời cả USB và +5V vào board vì sẽ phát sinh chuyện không hay, đặc biệt nếu nguồn USB lấy từ máy tính.
