Bộ Mount 3DChameleon cho BambuLabs X1C và P1P

Bộ Printable này gồm main mount và switch mount để gắn 3DChameleon Mk3 lên dòng máy in BambuLabs.

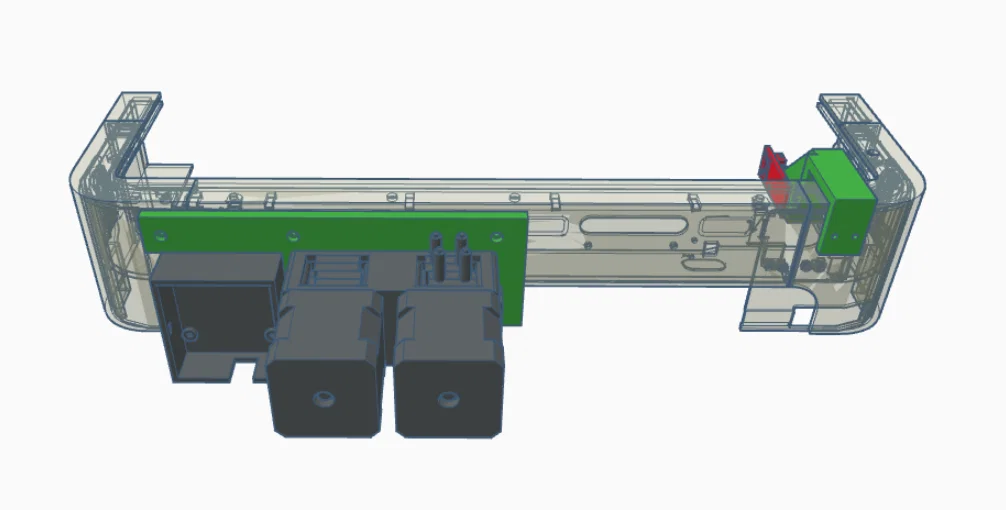

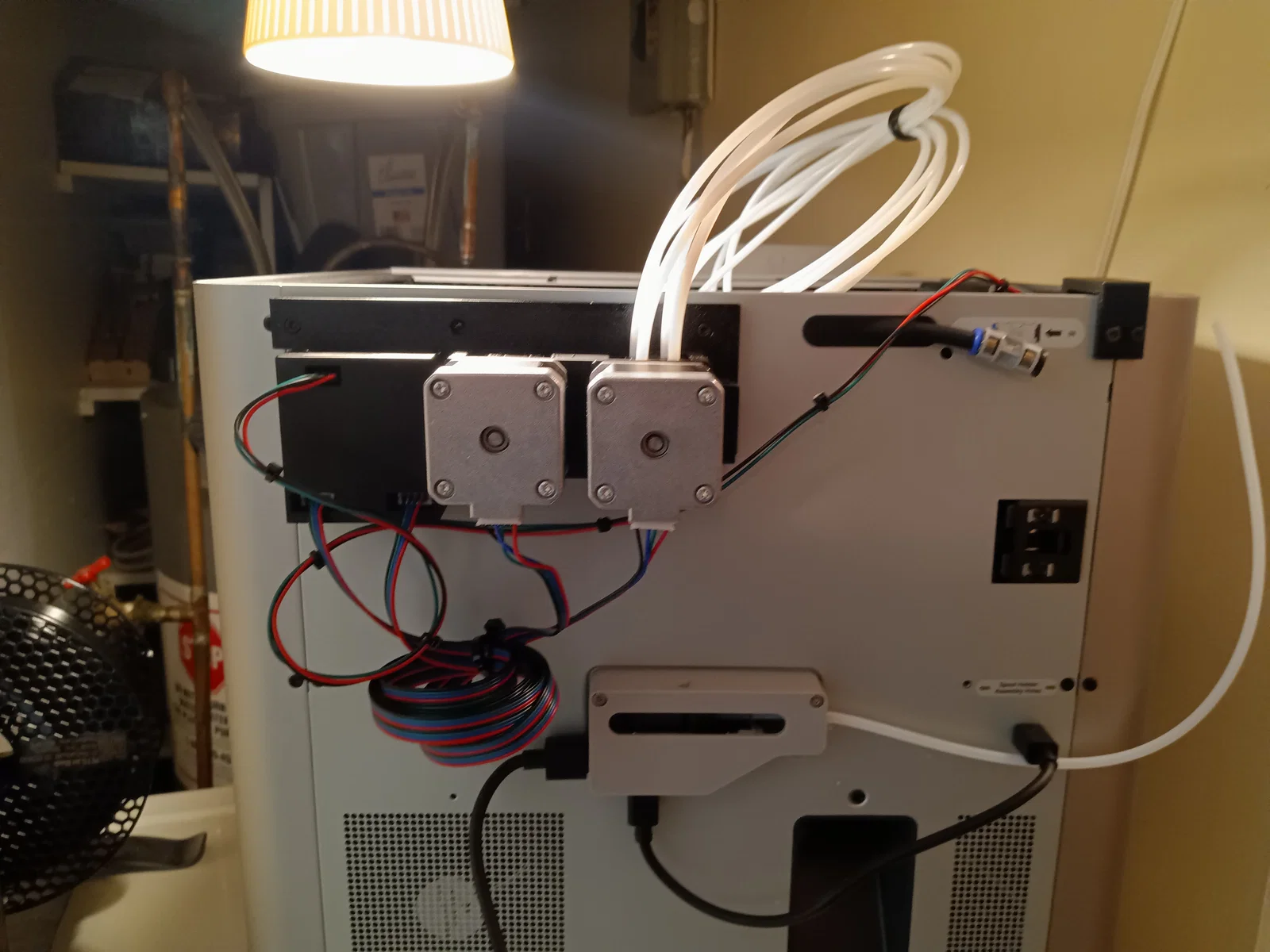

Base Mount cỡ lớn giữ cả 3DChameleon và Electronics Enclosure ở phía sau máy in. Có 2 con ốc cố định nó lên máy. Gắn electronics enclosure vào phía trước bên trái của tấm plate (như hình) bằng cùng bộ ốc và T-nuts… nhưng lắp ngược lại… T-Nuts nằm phía trong phần electronics, còn ốc đi xuyên qua base mount, rồi tới electronics enclosure và cuối cùng là phần electronics.

Tháo 4 con ốc ở giữa của 3DChameleon… rồi gắn nó lên tấm Base Mount bằng các con ốc 35mm đi kèm trong túi phụ kiện của kit 3DChameleon. Nhớ gắn sao cho các ống PTFE đi ra ở phía trên bên phải của base mount.

Dùng 2 con ốc M3 (trong túi phụ kiện) để bắt nguyên tấm plate lên mặt sau của máy in BambuLab.

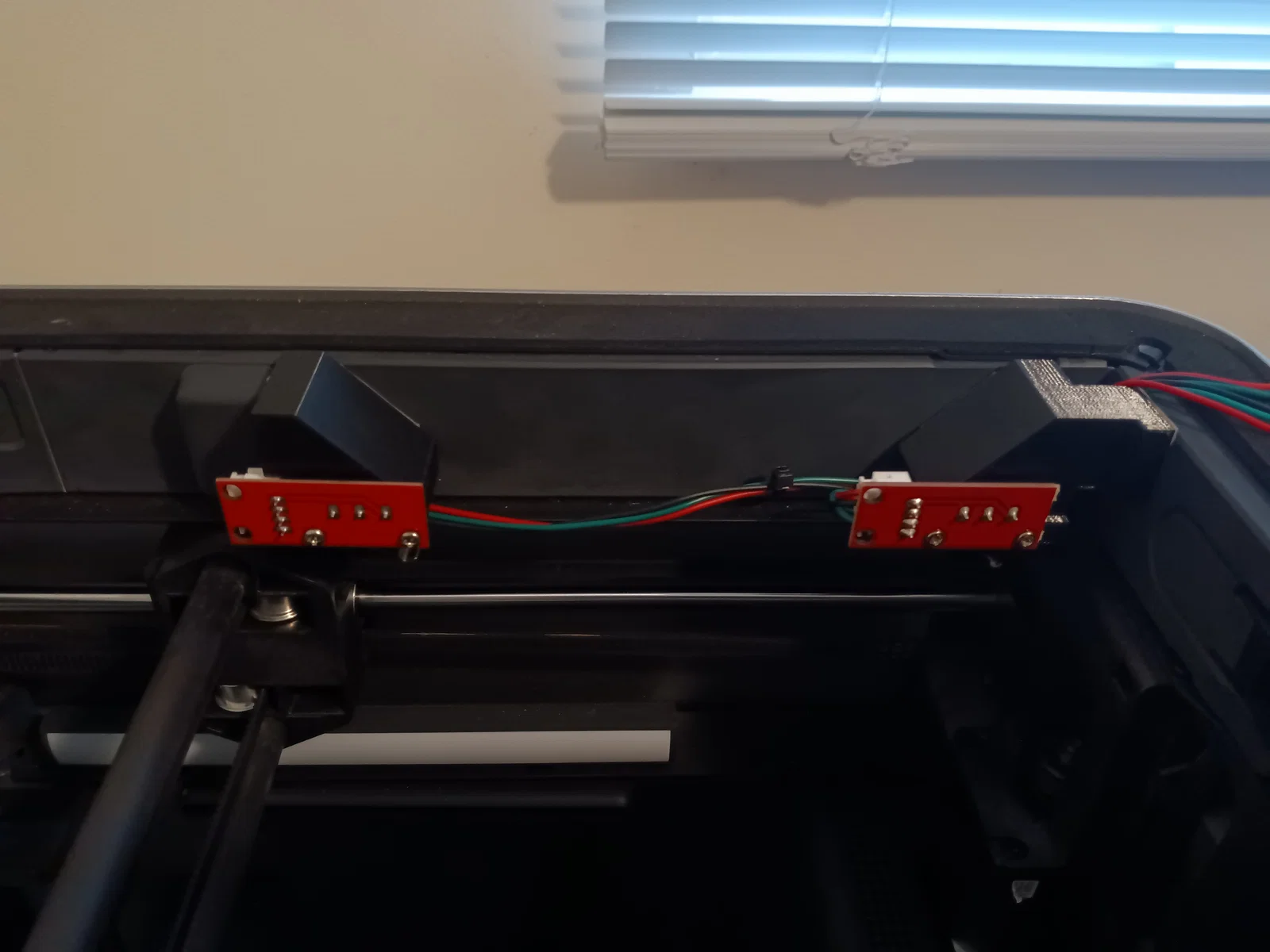

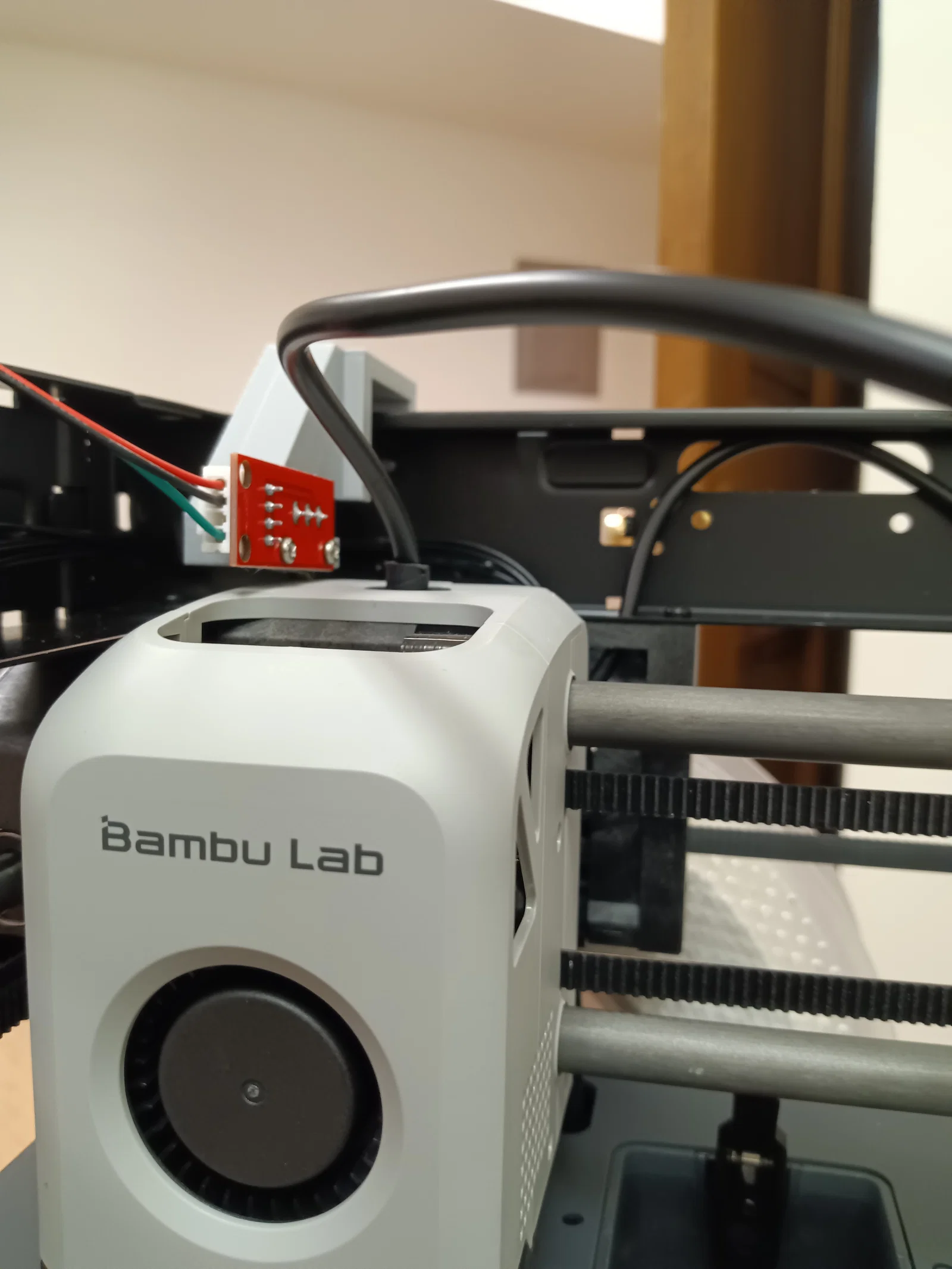

Gắn công tắc lên Switch Mount bằng 2 con ốc M2.5 trong túi phụ kiện. Gắn switch mount lên máy bằng 2 con ốc M3 trong túi phụ kiện, hoặc dùng băng keo 3M VHB cho kiểu Stealth Mount. Lưu ý quan trọng: nên dùng VHB chứ không dùng loại băng keo khác vì cần độ bám/độ chịu lực.

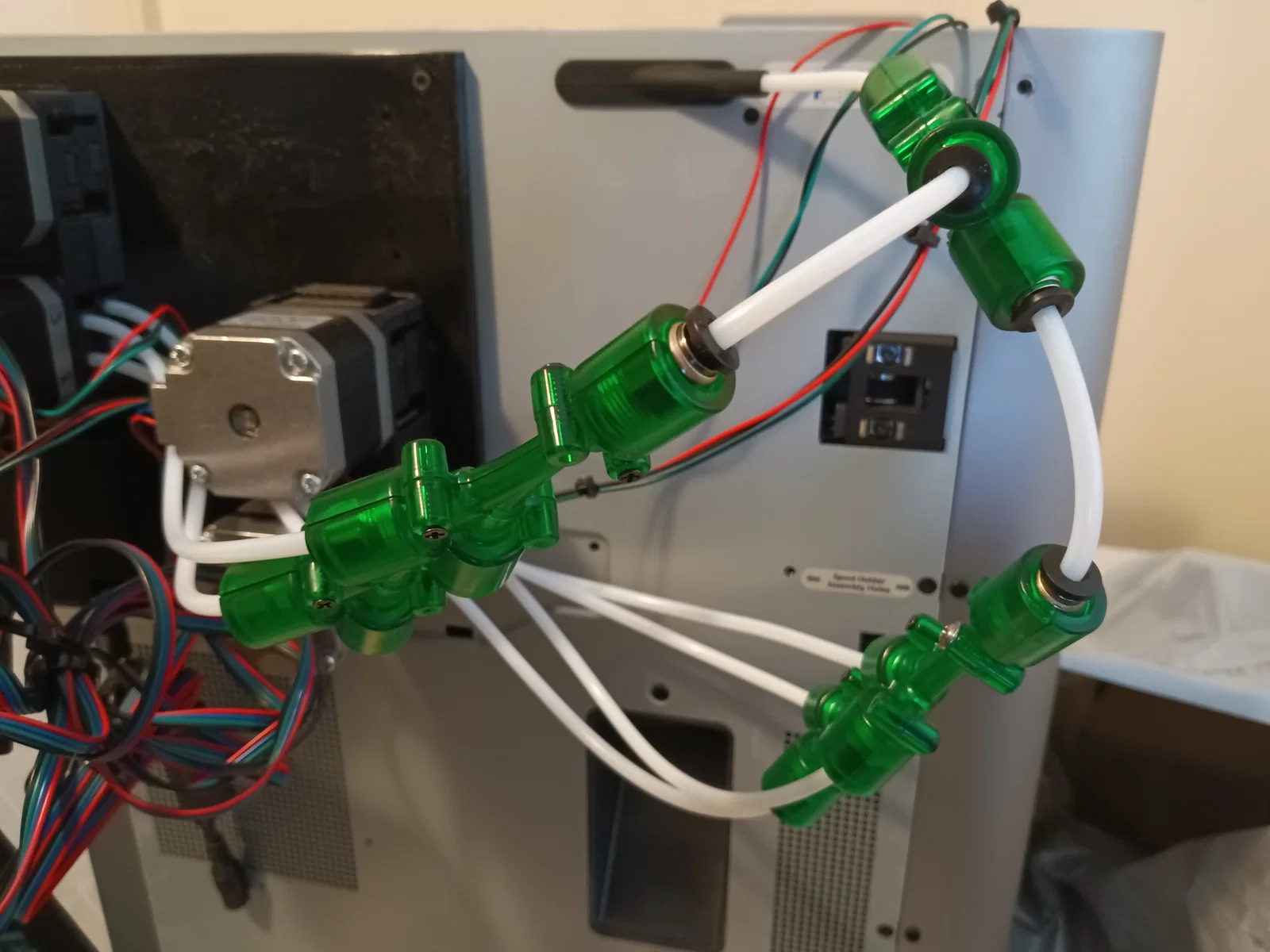

Hoặc dùng ống PTFE zin và cắt để nó chỉ còn cao khoảng 1" (2.5cm) phía trên extruder, hoặc tháo ống PTFE zin ra và thay bằng một đoạn nhỏ dài 2" lấy từ đầu nối green Y adapter của kit 3DChameleon.

Nạp 4 sợi filament vào 3DChameleon cho tới khi chúng còn cách green Y adapter khoảng 1.5". Profile sẽ tự động load và unload filament khi bắt đầu và kết thúc bản in.

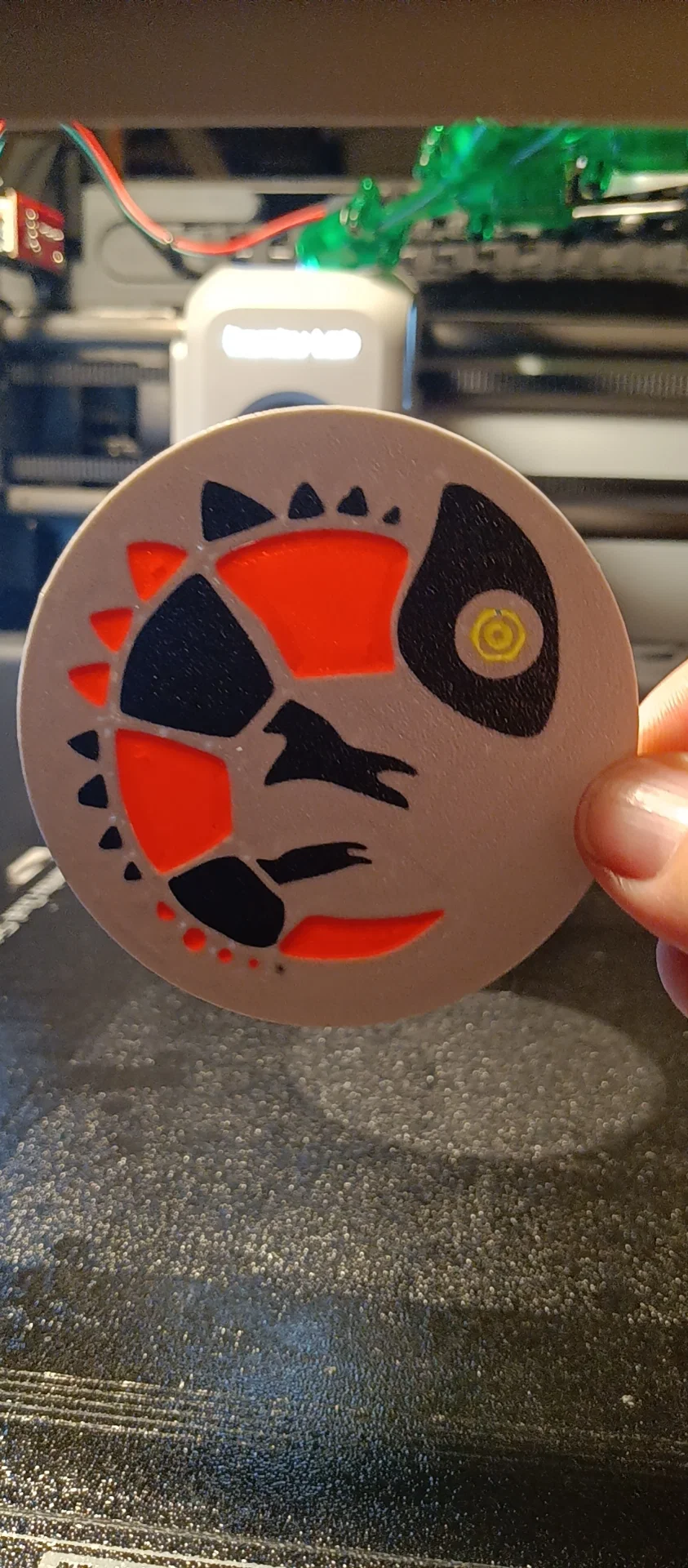

Cuối cùng, mở project BambuStudio, slice rồi in. Trong đó có vài profile Mk3 cũ và một profile Mk4 (dùng được cho tất cả máy dựa trên Bambu X1 và P1). Nếu bạn không dùng dòng máy dựa trên X1, bạn có thể comment phần calibration tests ở cuối start gcode để khỏi in pattern test.

Đây là source files cho các mounts: https://www.tinkercad.com/things/2PjacmTVRVD-3dchameleonbambumounts

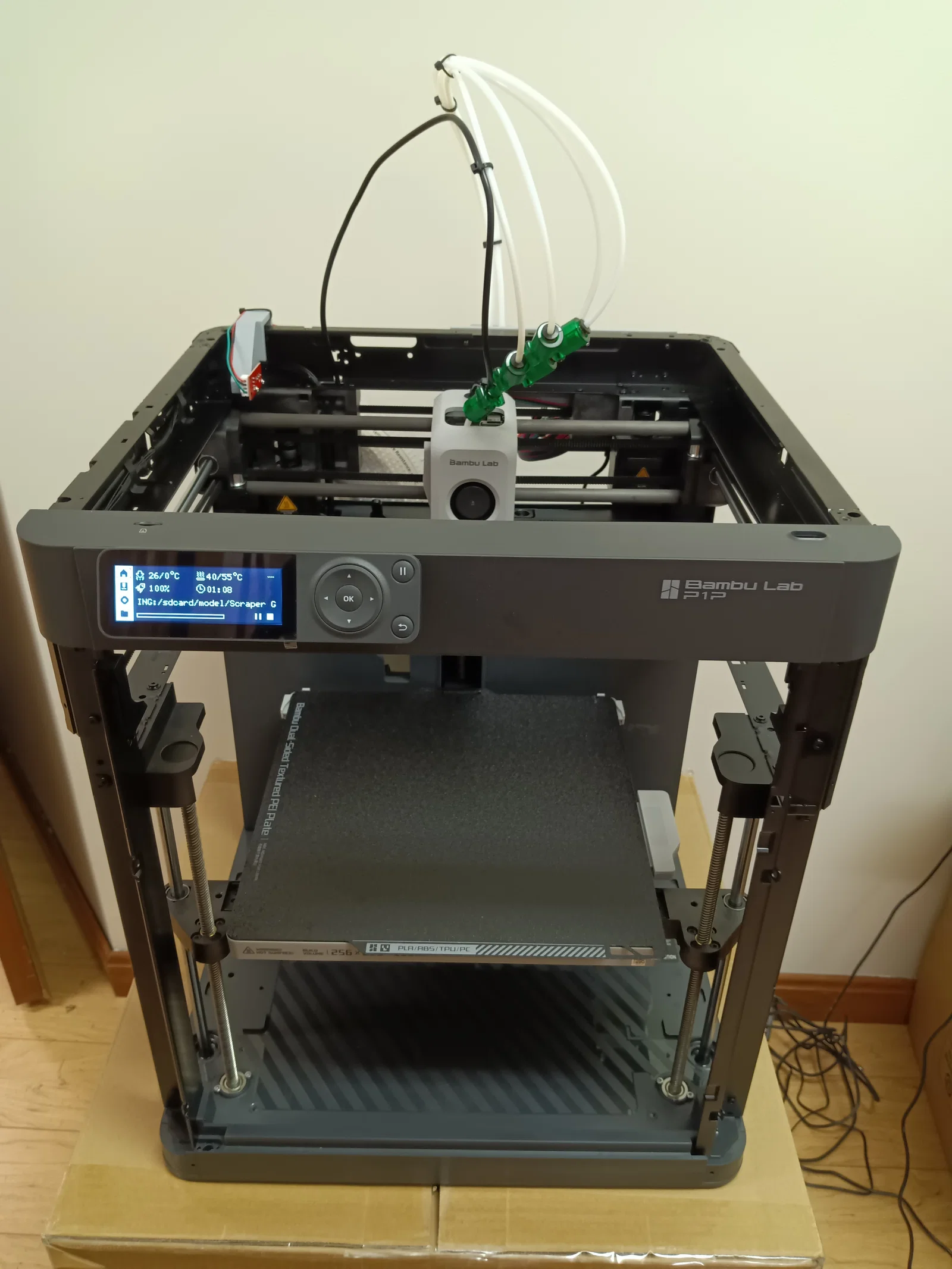

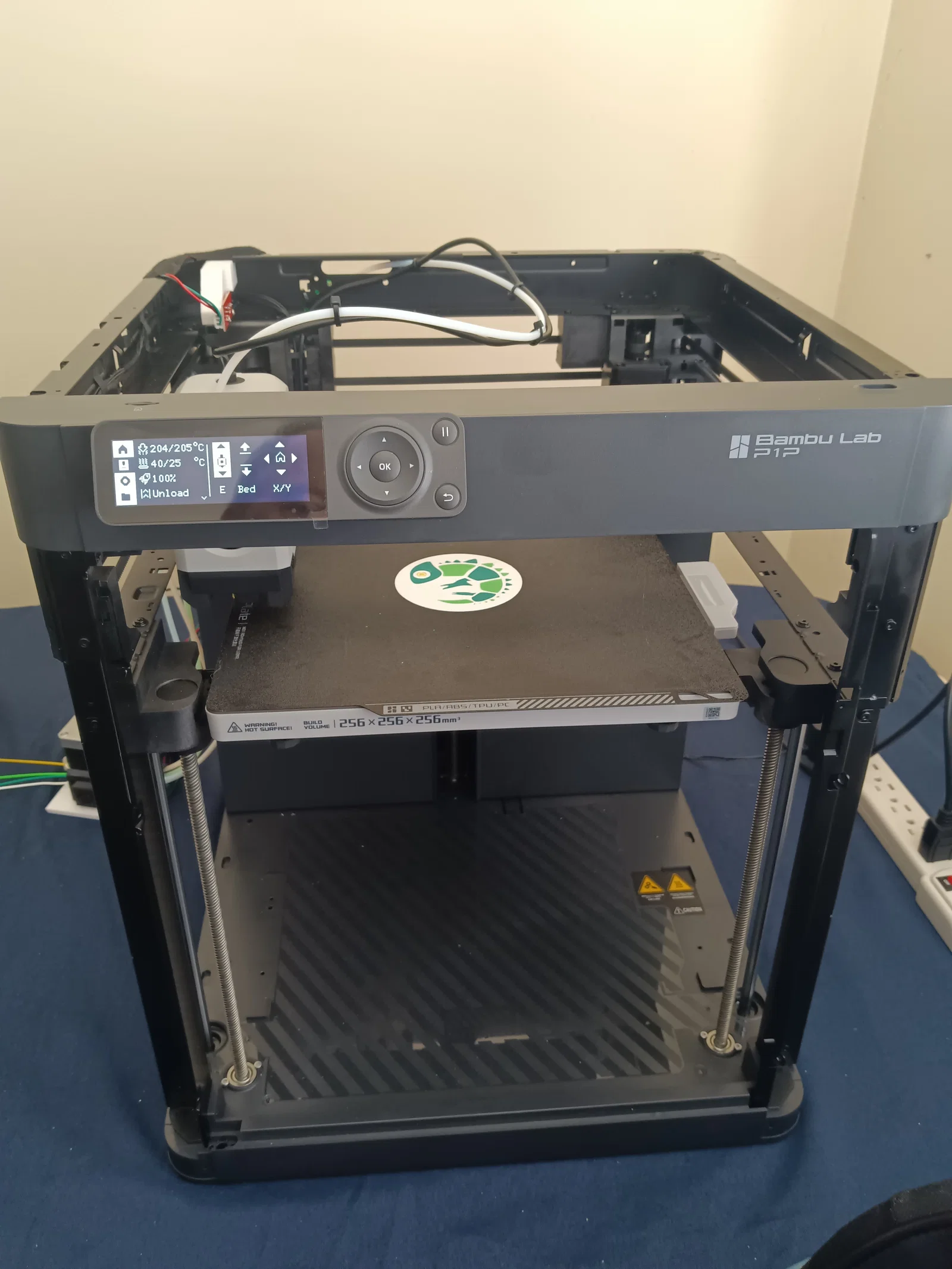

Và đây là video lắp kiểu Stealth trên P1P… xin lỗi vì chất lượng hơi thấp, mình đang làm lại, tạm để ở đây cho tới khi làm xong:

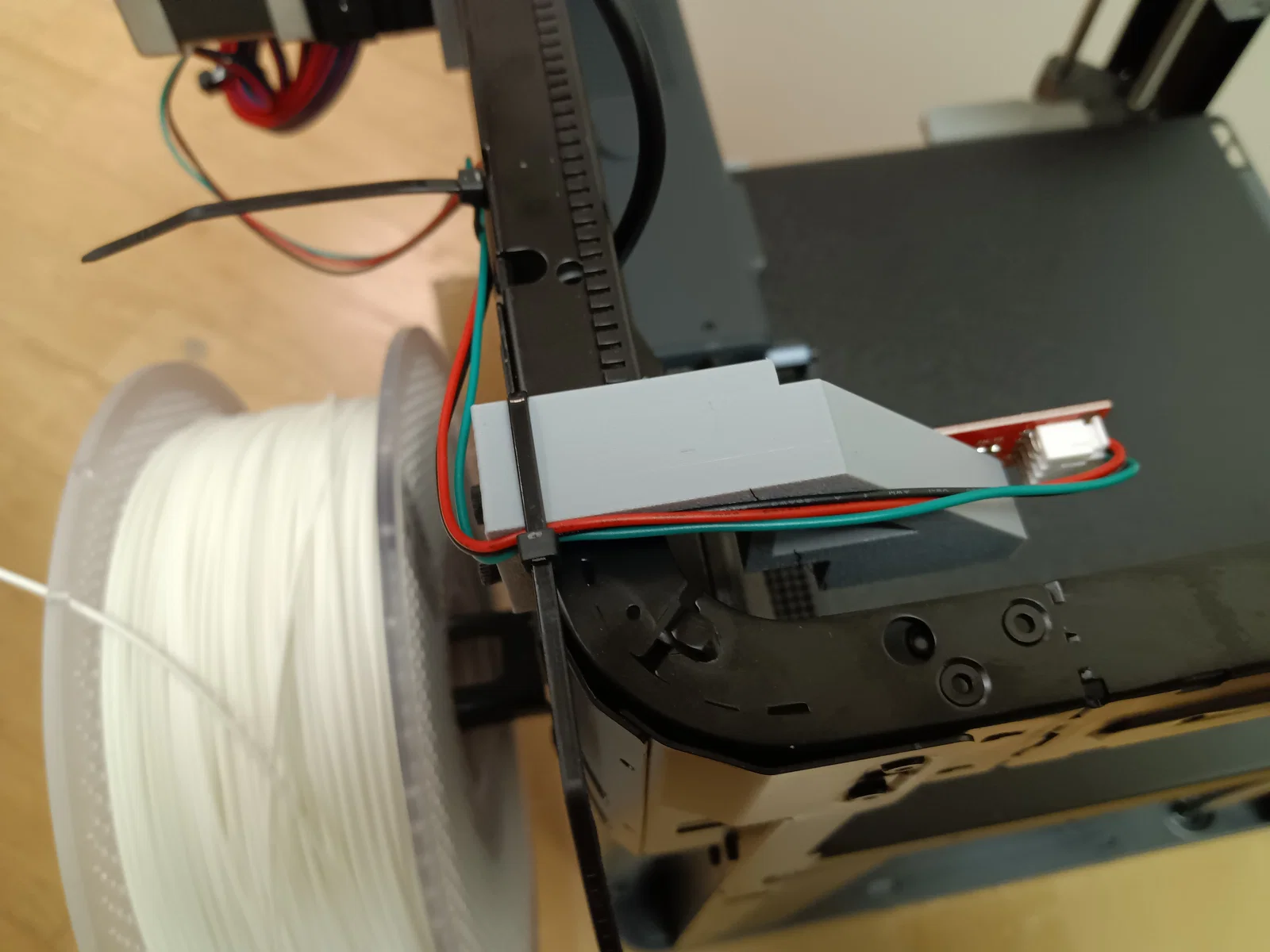

Lưu ý: Có side mount và stealth mount… bạn có thể dùng cả hai để gắn 2 bộ 3DChameleon lên máy X1C hoặc P1S (P1P thì không có phần nhựa để side mount bám vào, nhưng bạn có thể chỉnh lại để gắn được khá dễ). Mình cũng có kèm bản “beta” cấu hình BambuStudio cho 8 màu. Side mount đặt switch ở 120mm, còn các mount khác đặt switch ở 250 mm trên trục Y.
