Giá đỡ điện thoại custom cho Volvo V50/S40/C30/C70 (thay fascia)

Bản mới có thể tìm thấy TẠI ĐÂY

Dòng Volvo nền tảng P1, mê thì mê thiệt.. mà đồ độ chế lại ít quá!

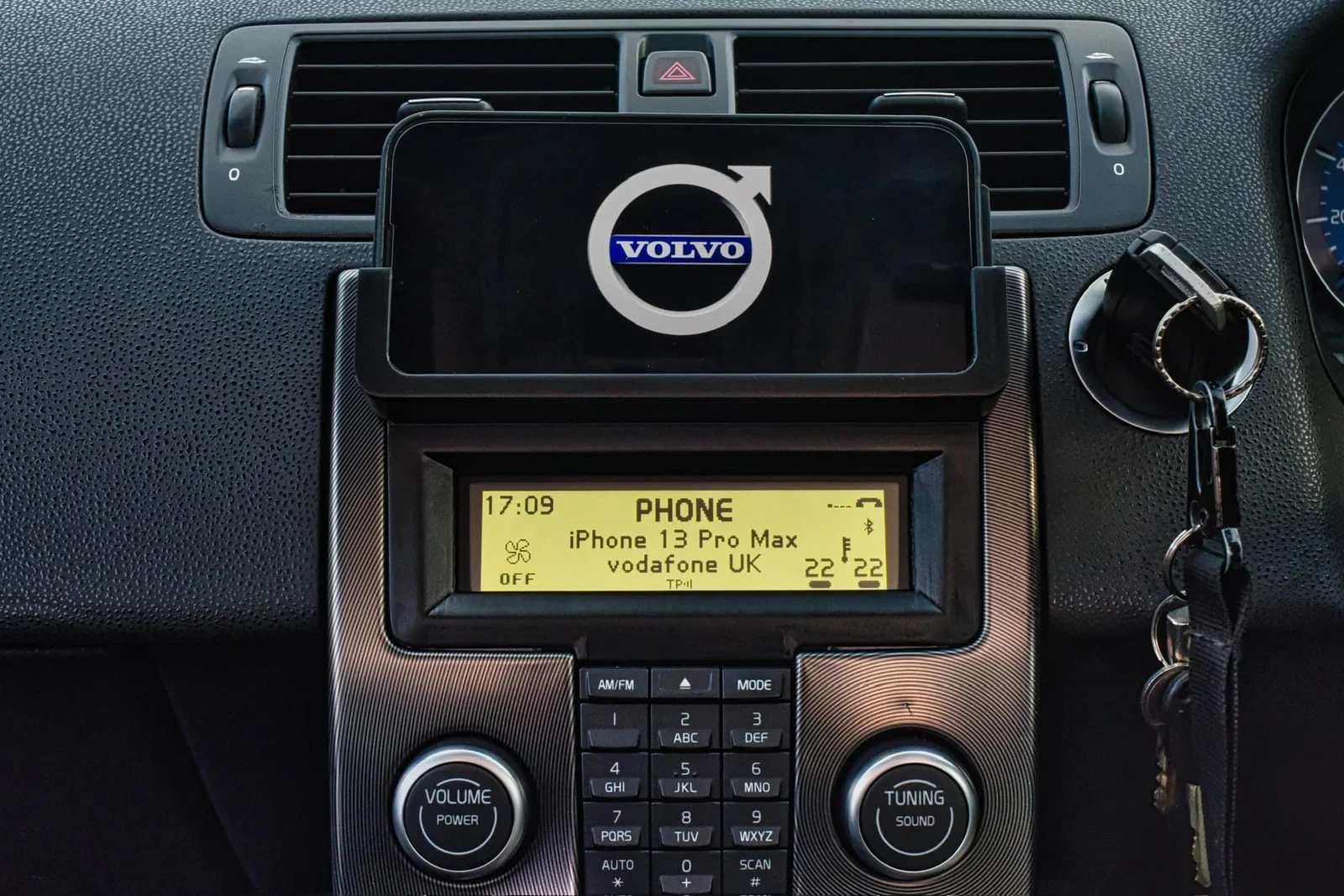

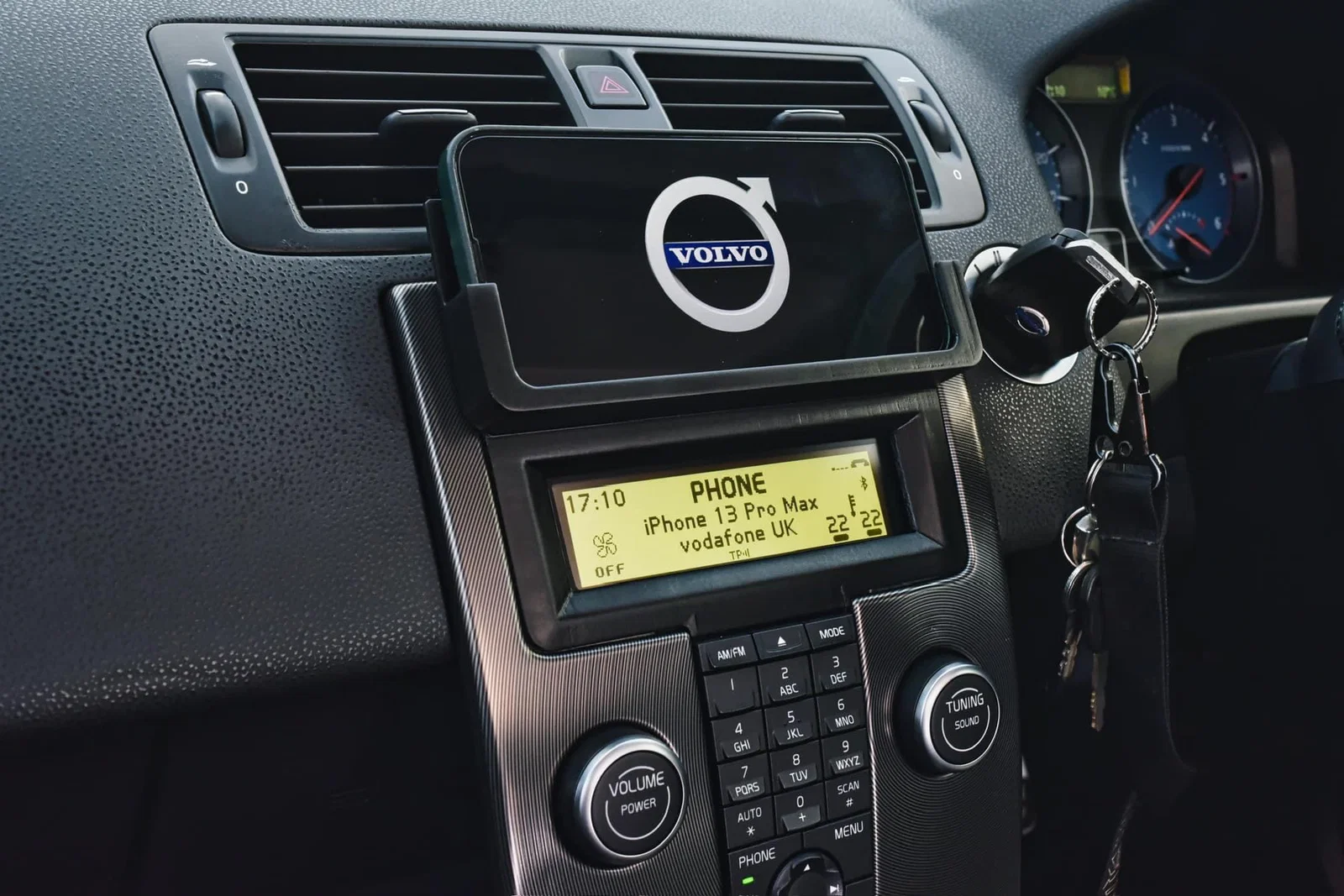

Mình đang có ở đây một cái fascia thay thế mặt dưỡng radio zin để giữ điện thoại theo kiểu rất gọn, nhìn “flush” và đẹp mắt.

Vui lòng đọc để biết nó được thiết kế như thế nào, tiêu chí thiết kế, cách in & cách chỉnh sửa.

Edit ngày 18/2: Mình đã thêm vài kích thước “generic” làm sẵn để in. Không đảm bảo sẽ vừa đúng với điện thoại của bạn. Mình chọn nhiều size iPhone khác nhau cho các bản generic này.

Để mình nói rõ những gì đã làm trong bộ này.

Phần fascia này được KurtKurtsen trên Thingiverse dựng lại bằng Blender và phát hành theo giấy phép Creative Commons - Attribution. Tức là mình có thể chỉnh sửa tự do, chỉ là không có file CAD chỉnh sửa được để làm việc, chỉ có mesh.

Thế nên hơi tiếc.

Thiết kế phone mount gốc của Kurt thì ổn, làm rất tốt, dùng được với đa số điện thoại..

nhưng với mình thì không, vì cụm camera bump của iPhone 13 Pro Max khá cao, mà lúc đó mình còn dùng ốp Apple Leather case (cũng không phải loại dày).

Ngoài ra mình muốn cắm cáp vào cổng USB trước rồi mới thả điện thoại vào cradle. Mình thấy làm vậy dễ hơn là nhét điện thoại vào holder rồi loay hoay tìm cổng. Lúc tháo ra thì làm ngược lại.

Cảm giác tự nhiên hơn kiểu đó.

Bản mình làm,

Dùng fascia đó làm phần lưng, mình thiết kế một khe để giữ điện thoại. Thành khe cần đủ dày để giữ điện thoại chắc khi đang chạy xe.

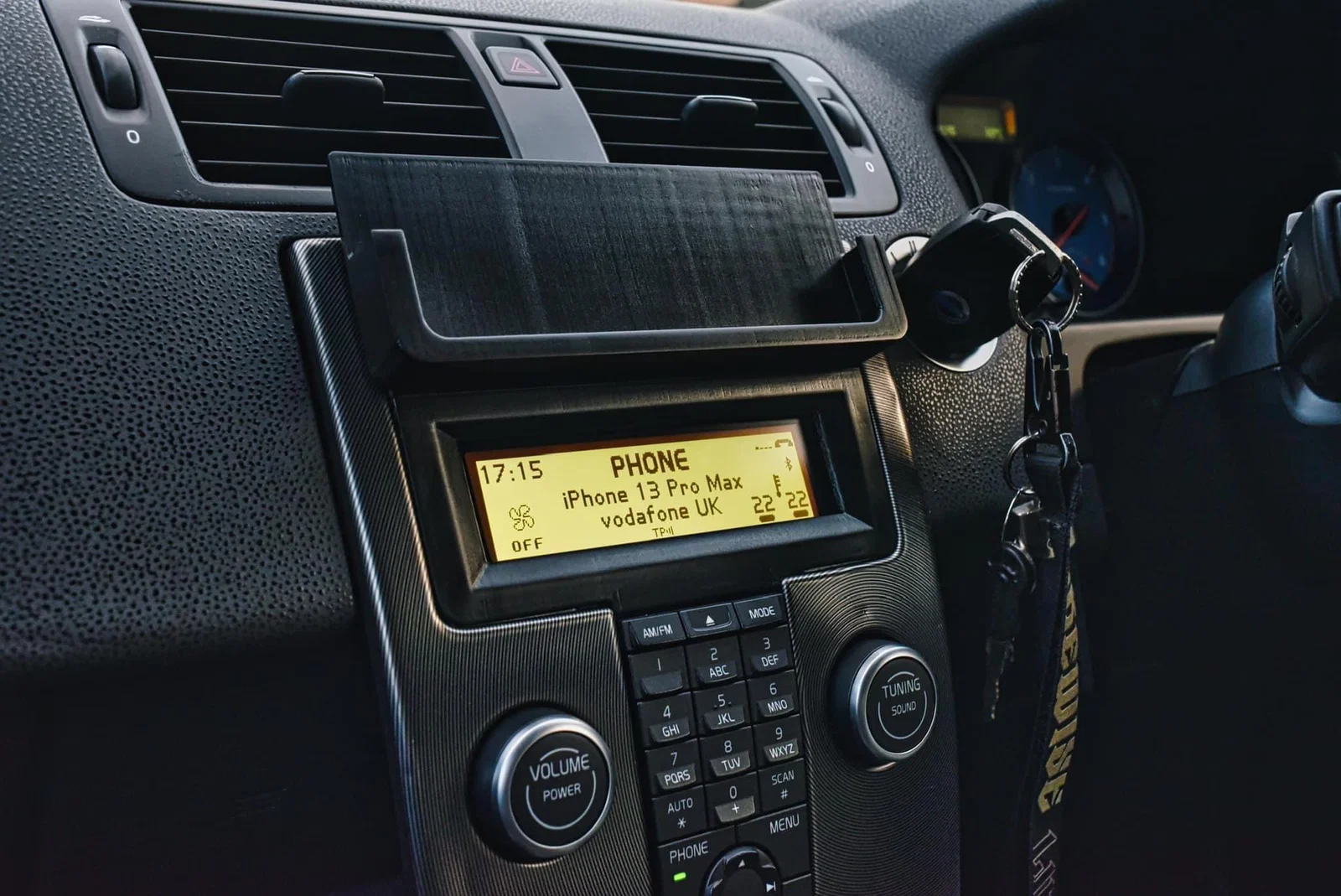

Tiếp theo, dĩ nhiên cần có tấm lưng (backing plate) để điện thoại không bị ngã ra sau đập vào cửa gió trong nội thất, đồng thời cho điện thoại có đủ độ ngả về sau để nó không bị đổ chúi ra trước hoài.

Mình cũng muốn phần lưng che bớt nhiệt từ cửa gió thổi vào điện thoại. Vì gió nóng làm máy nóng... đúng rồi... mình nói vậy đó.. mà điện thoại nóng lên thì chạy chậm hẳn, thậm chí tự tắt luôn.

(Mình gắn cái mount này trên xe 6 tháng rồi, kể cả lúc tăng tốc mạnh cũng không rớt)

Vậy là phần đó ổn.

Tiếp theo, mình cần ghép thiết kế của mình lên fascia đúng góc và phải canh offset khỏi taplo để tránh cạ gây kêu cót két. Khúc này canh khá cực, vì mình không muốn điện thoại chìa ra lòi lõm nhìn “lạc quẻ”.

Cách chỉnh sửa

Mình có kèm file STEP do mình thiết kế, cho phép bạn chỉnh phần giữ điện thoại. Bạn có thể chỉnh theo kích thước & thông số bạn cần.

MÌNH RẤT KHUYÊN bạn chỉnh và in thử phần đó như một chi tiết rời (stand alone) để kiểm tra size đã đúng theo chỉnh sửa chưa, trước khi quyết định in nguyên cái fascia. Tiết kiệm nhựa!

Sau đó mình sẽ kèm STL của fascia từ Thingiverse vì bên Printables không có. Bạn sẽ cần mở CAD rồi ghép hai phần lại với nhau cho khớp theo các đường mình nói ở trên và export ra STL để in, vì Kurt không phát hành STEP file. Nên phần mềm CAD của mình cũng không thích export mesh sang STEP. Vì vậy phần này sẽ vẫn là STL.

Mình cũng có kèm bản mount custom của mình dạng STL để bạn xem tổng thể khi ghép lại trông như thế nào.

Nếu ai convert được nó thành body cho mọi người dùng chung thì quá tốt, mình cảm ơn nhiều!

Nếu bạn làm CAD thì nhớ lưu STEP files nha :) Vì STEP chỉnh sửa được để mọi người cùng dùng và vọc vạch :D

Cách in

Bản này in hơi khoai... ai muốn thiết kế thêm mấy “sacrificial mounts” để hỗ trợ in cho dễ thì cứ triển luôn!

Đầu tiên là vật liệu.. ABS, ASA hoặc PETG là bắt buộc.. phải là vật liệu chịu nhiệt! PLA thì thôi khỏi bàn, để xe nóng là nó cong vênh nhanh lắm. Bạn có thể thử nếu sống ở nơi khí hậu lạnh thì ok!

Của mình in bằng ABS, còn PETG là lựa chọn thứ hai.

Cần in nghiêng một bên như hình bên dưới,

Bạn cũng có thể in nằm phẳng nhưng sẽ phải dùng RẤT nhiều support và mặt trước sẽ thấy rõ bậc layer. Tùy bạn thôi.. Lời khuyên từ một người in chuyên là: in nghiêng một bên.

In xong là bạn có thể lắp liền sau khi dọn sạch support.. Mình thì trám bằng lacquer & chà nhám rồi sơn đen mờ. Nhìn rất “xịn”!

Chúc bạn dùng vui vẻ, mẫu này mình làm mất khá nhiều thời gian để phát triển: in đi in lại, thử tới thử lui và sửa lỗi liên tục.
