Giá đỡ điện thoại tùy chỉnh cho Volvo C30 V50 C70 + File STEP

Chào mừng các anh em đam mê dòng xe Volvo và những tín đồ DIY!

Đây là thiết kế của mình cho giá đỡ điện thoại dành riêng cho các dòng xe P1 sử dụng bảng điều khiển trung tâm dạng thác nước (waterfall dashboard).

Mình quyết định chia sẻ các file tại đây để mọi người có thể tự in, đồng thời mình cũng đính kèm các file STEP phòng trường hợp anh em muốn tùy chỉnh hoặc sáng tạo thêm cho phù hợp với nhu cầu riêng.

Đây là thiết kế của DSPrints.

Nếu anh em có làm phiên bản cải tiến (remix) hoặc thiết kế mới, xin hãy đăng lên cho mọi người cùng sử dụng. Đừng giấu nghề nhé! Mình đã dành rất nhiều tâm huyết để tạo ra và chia sẻ miễn phí, vì vậy hy vọng anh em cũng làm điều tương tự.

Cần chuẩn bị những gì để thực hiện?

Máy in 3D (hoặc nhờ bạn bè in giúp).

Nhựa ASA hoặc ABS: Mình dùng eSun ASA đen. Chất liệu này cần chịu được nhiệt độ cao bên trong xe để tránh bị biến dạng, vì vậy KHÔNG DÙNG PLA!

Ốc vuông M4 (đầu phẳng): 4 cái

Ốc lục giác đầu tròn M4 x 10mm: 4 cái

Axeton để dán các chi tiết: Axeton cho độ bám dính vượt trội với nhựa ABS và ASA! Mặc dù có thể dùng keo 502 (Cyanoacrylate), nhưng mình không khuyến khích vì nó dễ giòn và độ bám dính không cao.

Chi tiết về thiết kế

Mình sẽ không đi sâu vào từng bước chỉnh sửa hay in ấn vì dự án này mất khoảng 6 tháng. Mình cứ vừa vẽ CAD, vừa thử sai và học cách in nhựa ABS/ASA nên giờ khó mà nhớ hết chi tiết.

Mình sẽ tóm tắt lại ý tưởng thiết kế, anh em nhớ đọc kỹ nhé!

Tại sao mình lại thiết kế món này?

Là chủ sở hữu một chiếc C30, mình thấy bảng điều khiển thác nước không có chỗ nào để giữ điện thoại gọn gàng. Mình cũng không thích loại giá đỡ gắn vào cửa gió máy lạnh, và các vị trí khác trên bảng táp-lô thì không phù hợp chút nào.

Vì vậy, mình cần một giải pháp.

Đã có một số thiết kế trên thị trường nhưng mình muốn một giải pháp đáp ứng các tiêu chí sau:

1. Dễ in: Với hình dáng đặc thù của mặt dưỡng, các thiết kế hiện nay yêu cầu in dọc với rất nhiều support. Mình muốn làm cho việc in ấn dễ dàng hơn cho bản thân và anh em.
2. Có thể tùy chỉnh: Các thiết kế cũ thường là cố định, không điều chỉnh được cho các cỡ điện thoại khác nhau. Mình muốn sự linh hoạt này để tiết kiệm thời gian.
3. Dễ tháo lắp: Vì là đồ in 3D nên không thể cứng cáp như đồ zin theo xe, mình không muốn nó phải kẹp quá chặt vào bảng điều khiển.
4. Tự thiết kế: Để thử thách bản thân và quan trọng là mình muốn bán các bản in cho những anh em khác!

Và đây là kết quả!

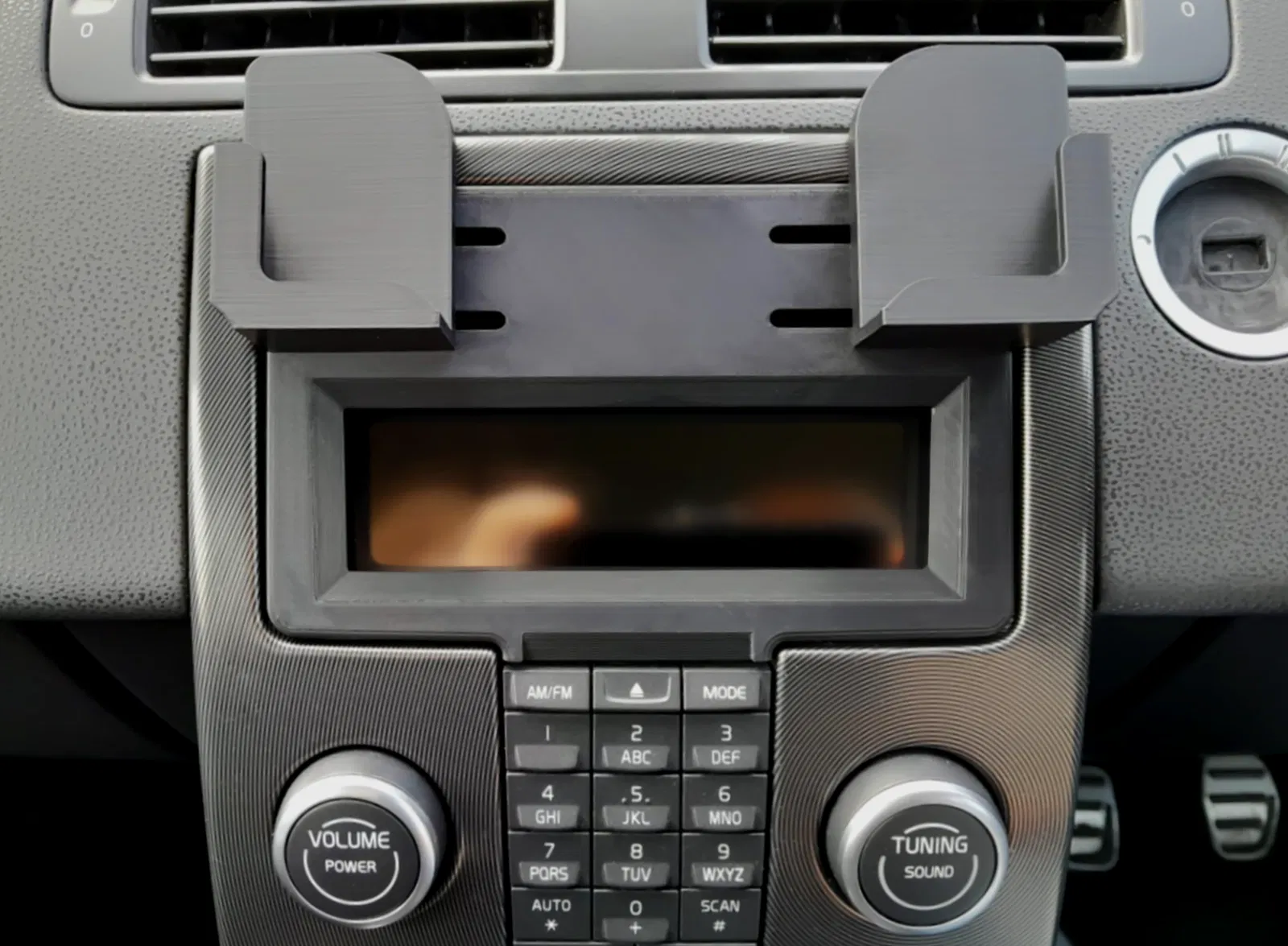

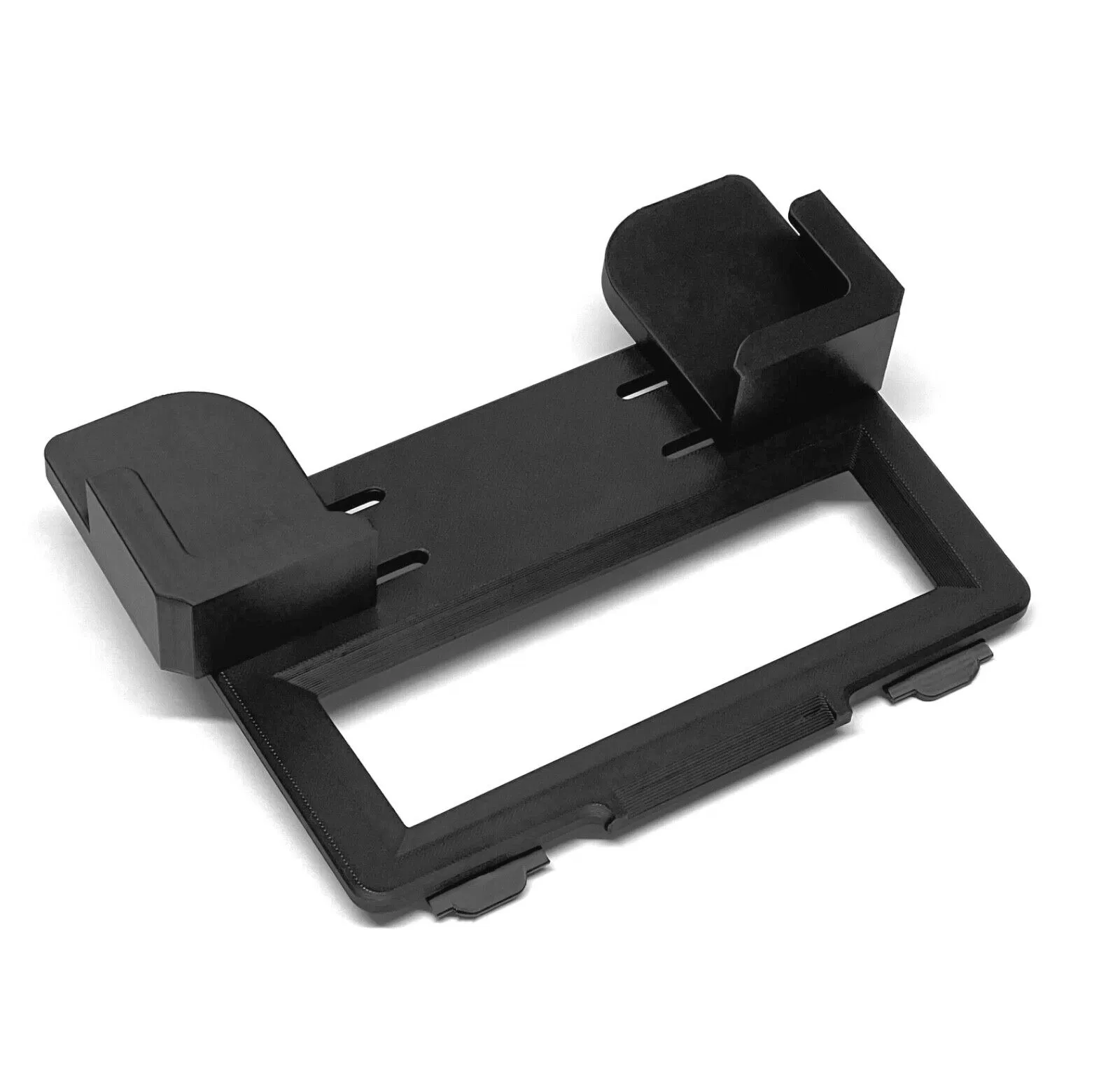

Nhìn gọn gàng đúng không?

Có thể trông nó không quá sang chảnh, thiên về công năng hơn là thẩm mỹ. Tuy nhiên, nếu muốn đẹp hơn, anh em có thể chà nhám và sơn lại, làm bóng hoặc in màu khác tùy thích theo khả năng sáng tạo của mỗi người!

Về thiết kế

Phần giá đỡ điện thoại

Phần này khá đơn giản, mình chia nó làm đôi để dễ in hơn. Nó sử dụng ốc M4 và ốc vuông M4 được nhúng vào bên trong giá đỡ để cố định.

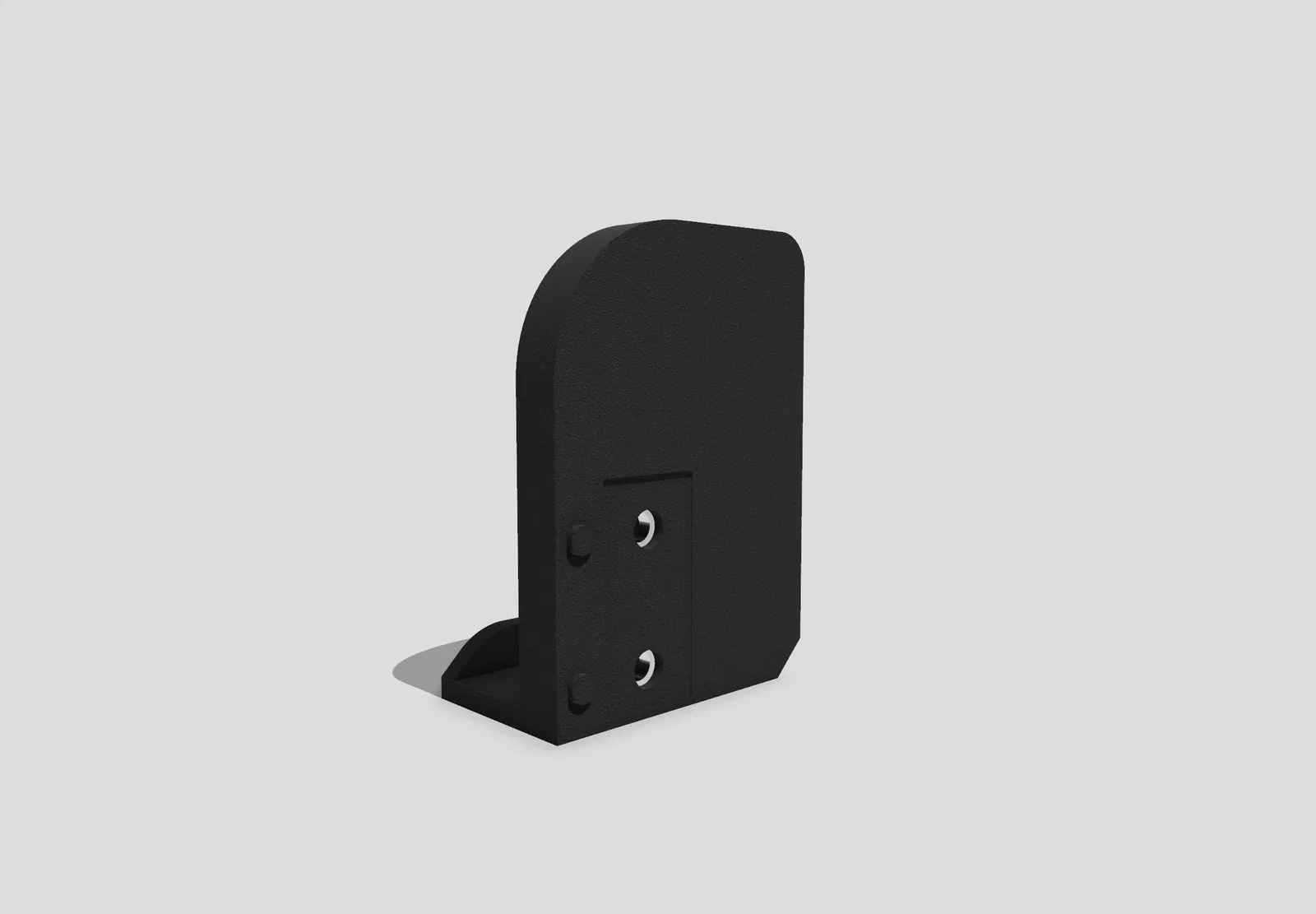

Đây là hình ảnh CAD:

Tấm lưng được kết nối bằng Axeton (hoặc keo dán).

Phần mặt dưỡng (Fascia)

Việc vẽ lại mặt dưỡng không quá khó, mình đã đo đạc kích thước từ bản gốc và trừ hao dung sai để lắp vừa khít vào bảng táp-lô.

Còn các chốt cài (clips) thì thật sự là một cơn ác mộng!!

Để dễ in, mình tách riêng các chốt cài ra. Nếu tích hợp sẵn vào mặt dưỡng thì cần rất nhiều support hoặc phải in dọc, trong khi nhựa ABS in dọc rất dễ bị yếu các lớp.

Việc làm các chốt cài có góc độ, vị trí và độ dài chuẩn xác để khớp vào khe táp-lô là bài toán khó nhất. Mình đã phải in thử khoảng 20 phiên bản mới thành công!

Có các dấu định vị màu cam trong ảnh giúp việc dán keo chính xác và dễ dàng hơn.

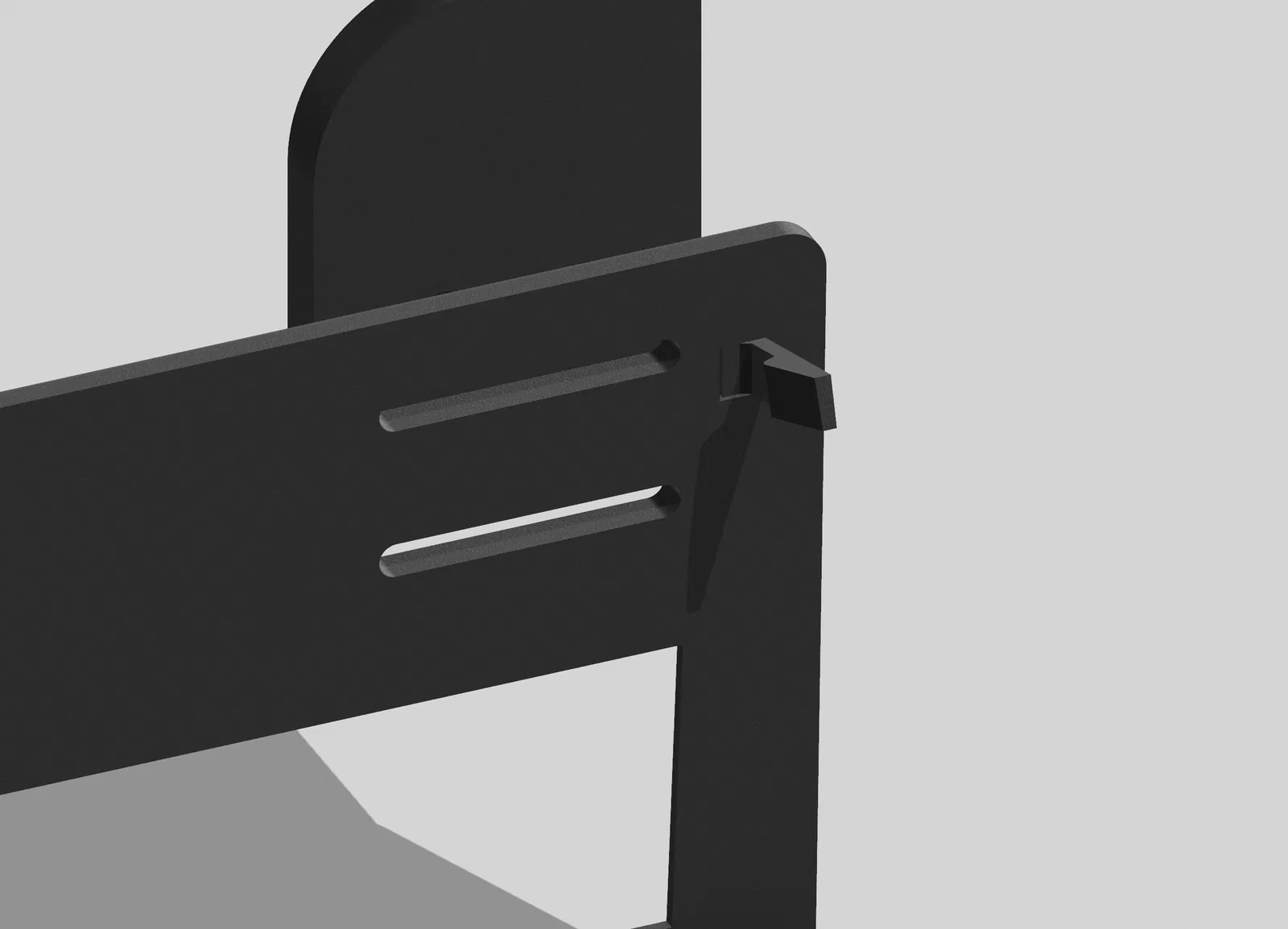

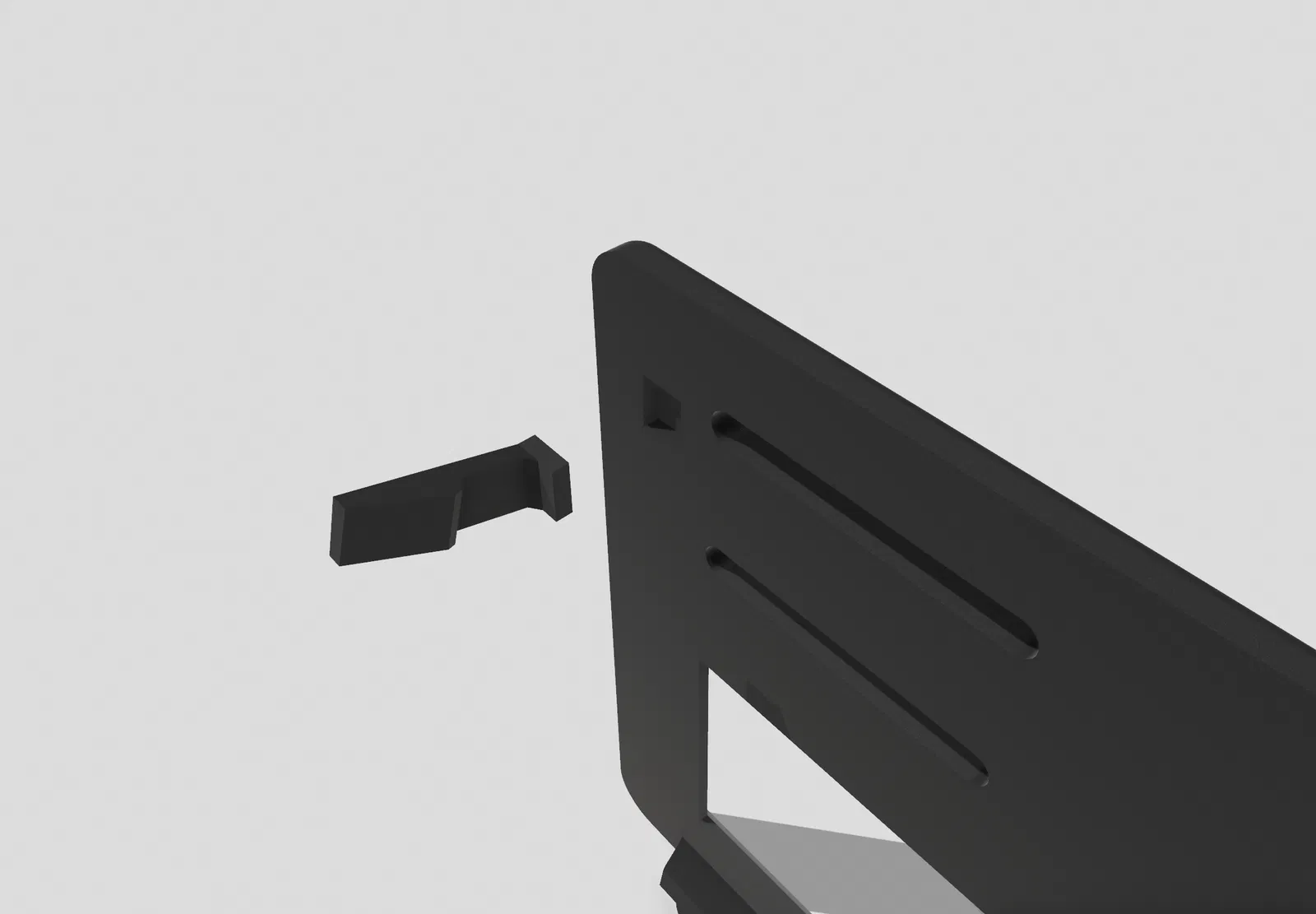

Đây là ảnh CAD của các chốt cài và tab dẫn hướng:

Mình muốn làm một cái!

Tuyệt vời! Hãy nhớ là bạn cần nhựa ABS hoặc ASA. Mình từng thử nhựa PETG sợi carbon nhưng cuối cùng nó vẫn bị cong vênh do nhiệt.

LƯU Ý QUAN TRỌNG VỀ CHỐT CÀI!!

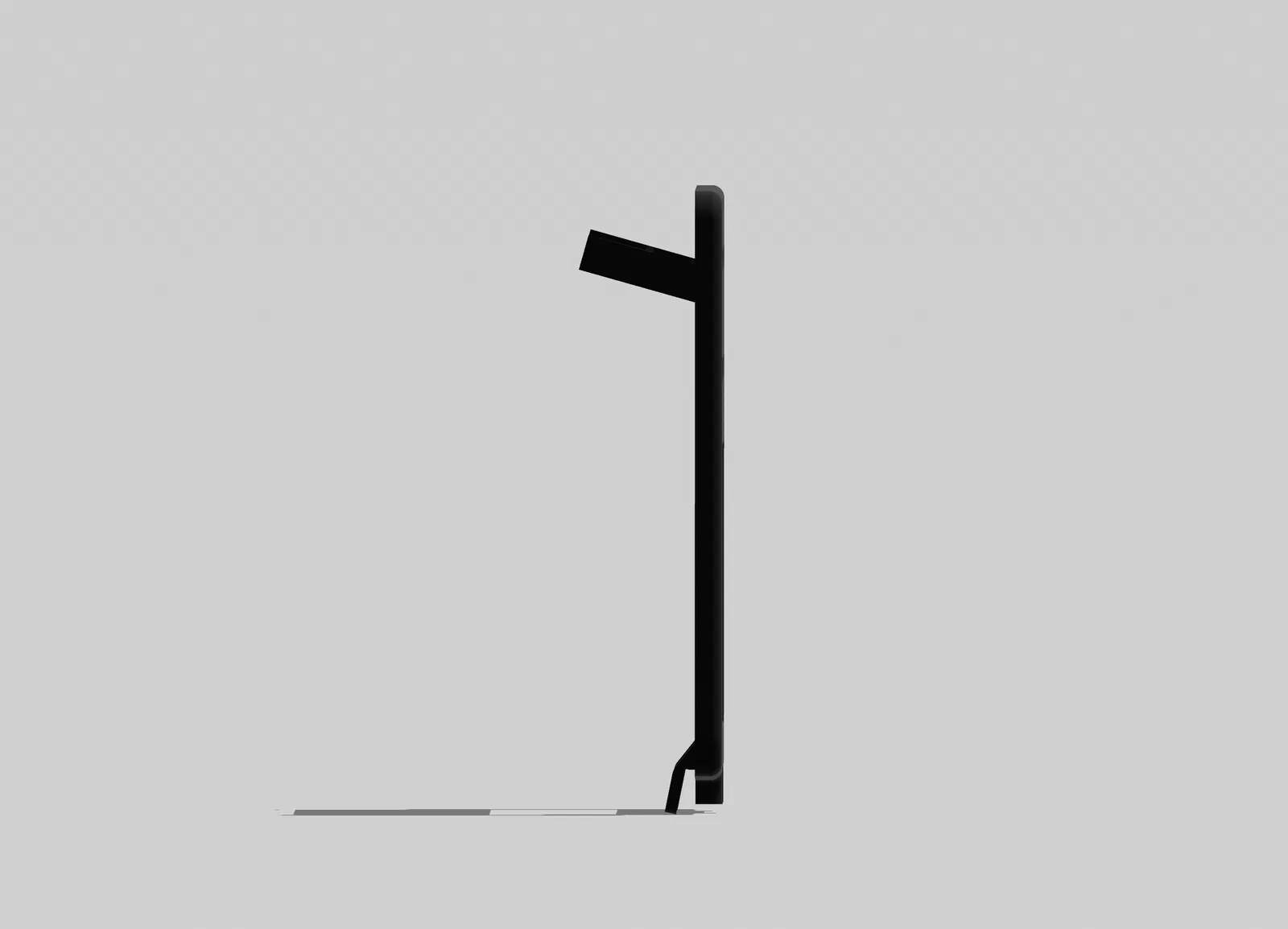

Hãy chú ý ảnh dưới đây, chốt cài phải hướng lên trên, đó là hướng lắp đúng!

"Nó dùng được cho điện thoại nào?"

Câu hỏi này khó trả lời chính xác, nhưng mình có thông số cho bạn:

Vì điện thoại sẽ đặt nằm ngang, yếu tố quan trọng nhất là độ dày và chiều dài (bao gồm cả ốp lưng).

• Độ rộng nhỏ nhất: 135mm
• Độ rộng lớn nhất: 172mm
• Độ dày: Mình cho phép tối đa 14mm, dư sức cho hầu hết các loại điện thoại hiện nay.

Mình đã in trên máy Creality K1, đây là thông số mình dùng:

• Độ cao lớp in: 0.2mm
• Mặt dưỡng: Có support (cho phần chốt cài), 3 vách (walls), infill 25% dạng rectilinear, 5 lớp trên cùng.
• Chốt cài: Không support, 3 vách, infill 100%, in TỐC ĐỘ CHẬM để đảm bảo độ cứng.
• Tabs dẫn hướng: Có support, 3 vách, infill 100%, in TỐC ĐỘ CHẬM.
• Giá đỡ điện thoại: Không support, 3 vách, infill 25% adaptive cubic.
• Tấm lưng: Không support, 3 vách, infill 100%.

Các file đính kèm là tất cả những gì bạn cần. Có một file DEMO để xem cách lắp, ĐỪNG IN FILE ĐÓ. Mình cũng cung cấp file STEP để anh em thoải mái tùy chỉnh.

Chúc anh em thành công!
