Ngàm chống rung (Shock Mount) cho micro miniDSP UMIK-1

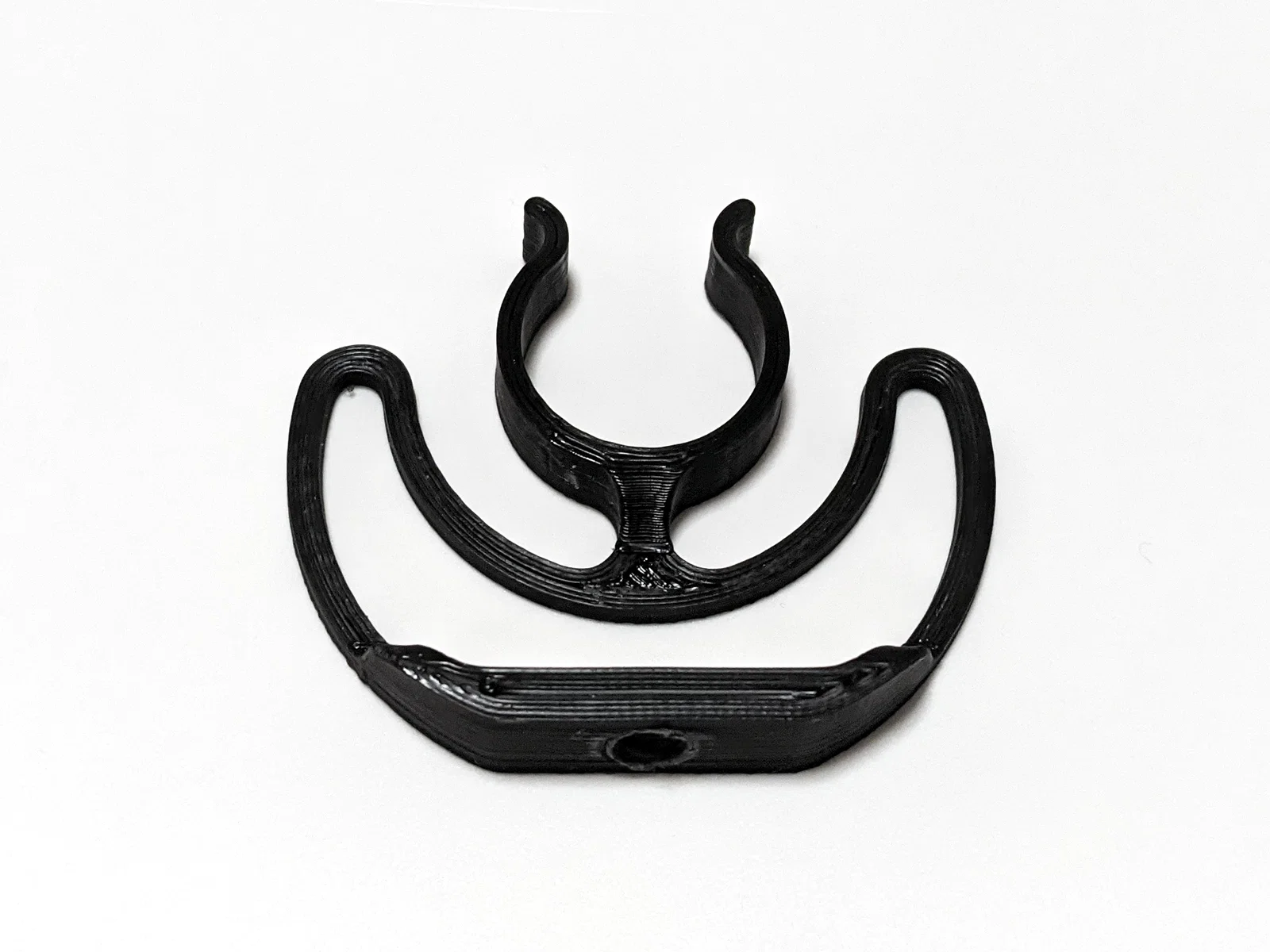

Một bộ shock mount cách ly rung cho micro đo miniDSP UMIK-1. Ngàm này thiết kế để lắp lên monopod, tripod hoặc selfie stick dùng ốc ¼" hoặc 3/8". Nó giúp tách micro khỏi nhiều dải rung động, rất hữu ích cho nhiều tình huống — ví dụ như đo đạc khi đang di chuyển micro.

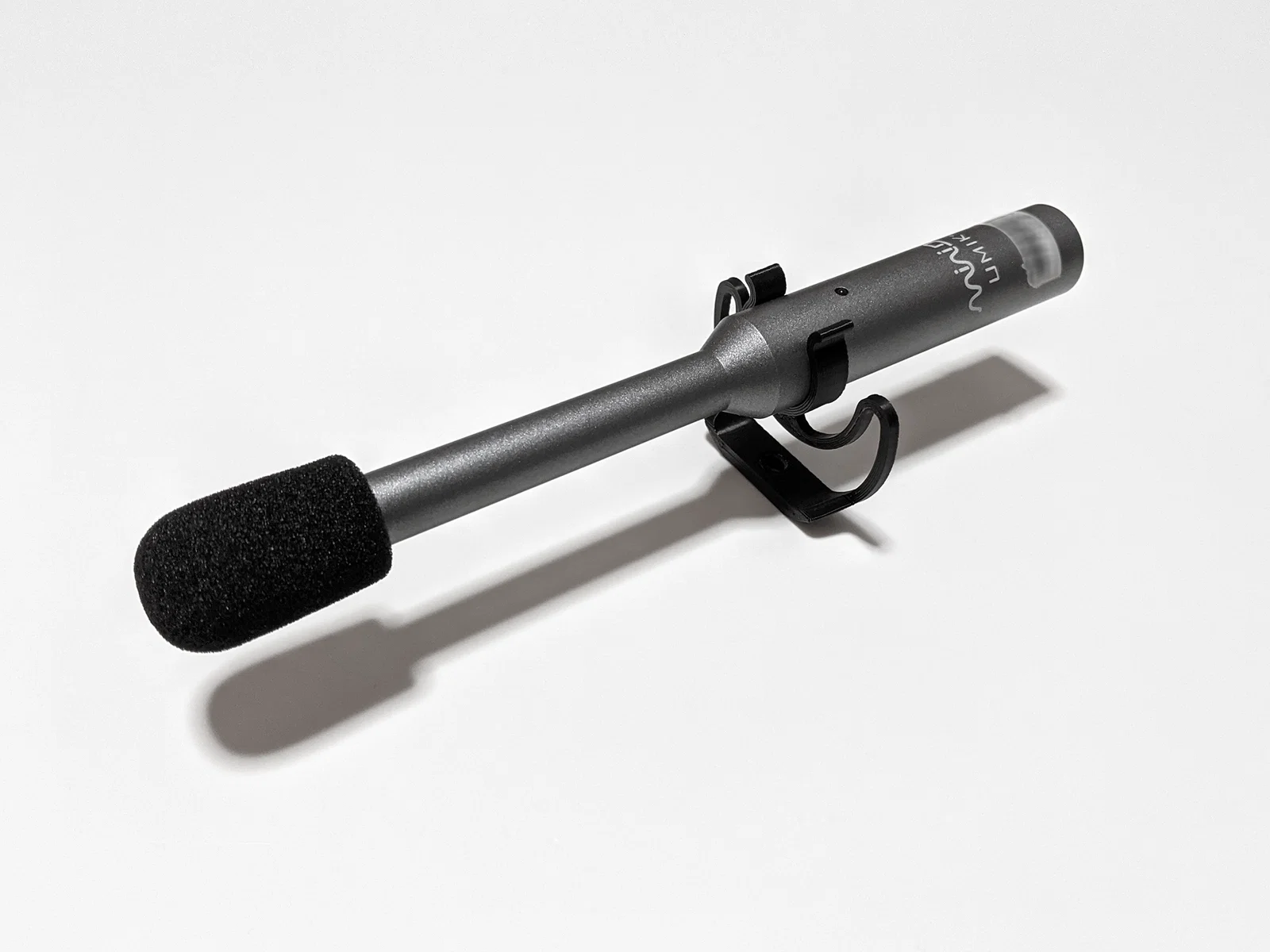

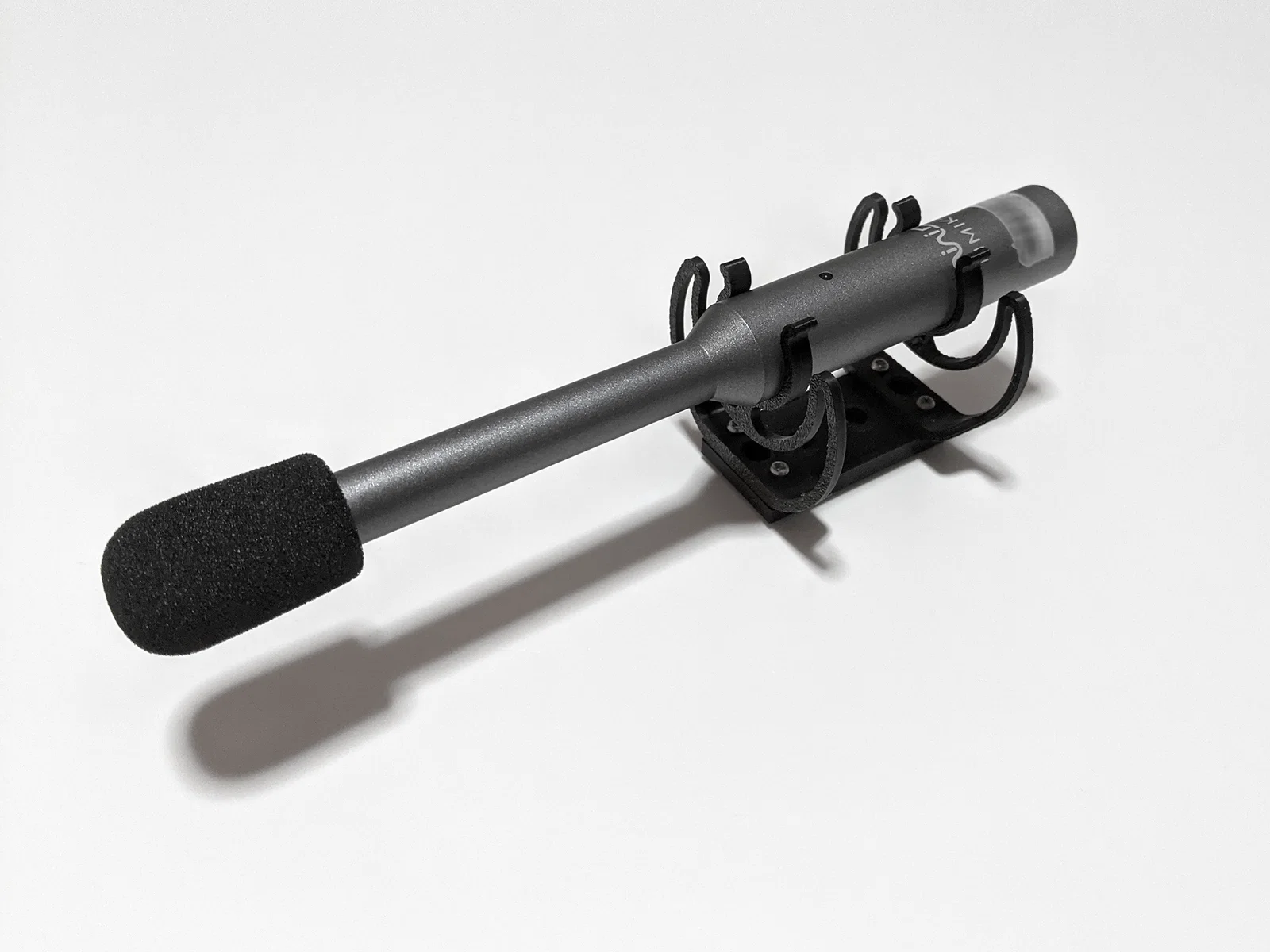

Biến thể “Single” dùng được ngay, không cần thêm linh kiện. Biến thể “Dual” cần hoặc 2 con ốc ¼" dài tối thiểu ⅓", hoặc 4 con ốc M3 x 8 để bắt hai ngàm vào phần đế. Nếu cần gấp, dùng 2 dây rút luồn qua các lỗ ¼" chắc cũng ổn 😄

Một số bạn khác báo là ngàm này cũng vừa micro Audio Technica ATR6550x và Sennheiser ME66. Nói chung, đa số shotgun mic đường kính khoảng 20 mm nhiều khả năng sẽ lắp vừa.

Kết quả thử nghiệm

Để chắc chắn model này hoạt động đúng như mong đợi, mình làm vài bài test với prototype in bằng PLA, gắn lên một cây monopod dài khoảng 0,5 m và so sánh với kẹp micro miniDSP zin. Mỗi lượt mình bắt đầu ghi âm bằng UMIK-1 rồi dùng tay gõ vào monopod 10 lần. Kết quả như sau (càng thấp càng tốt):

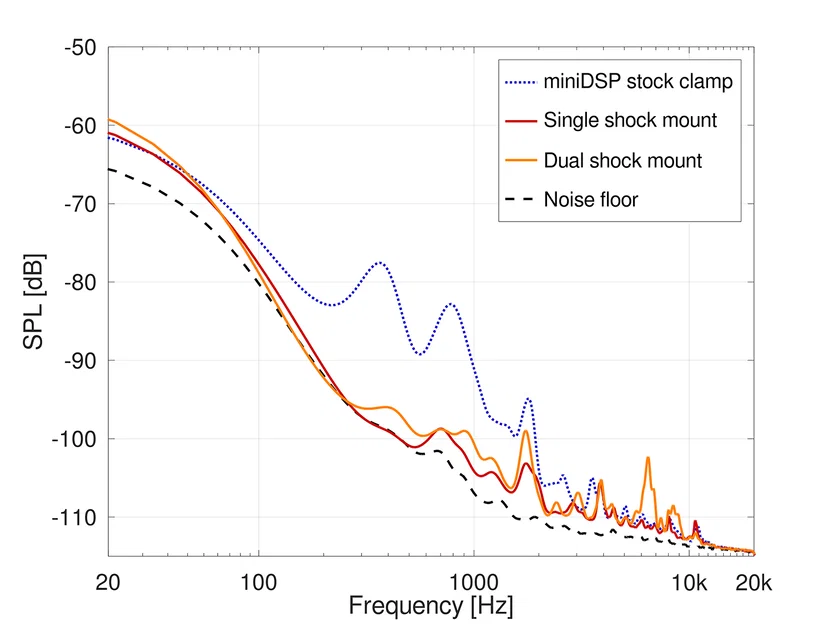

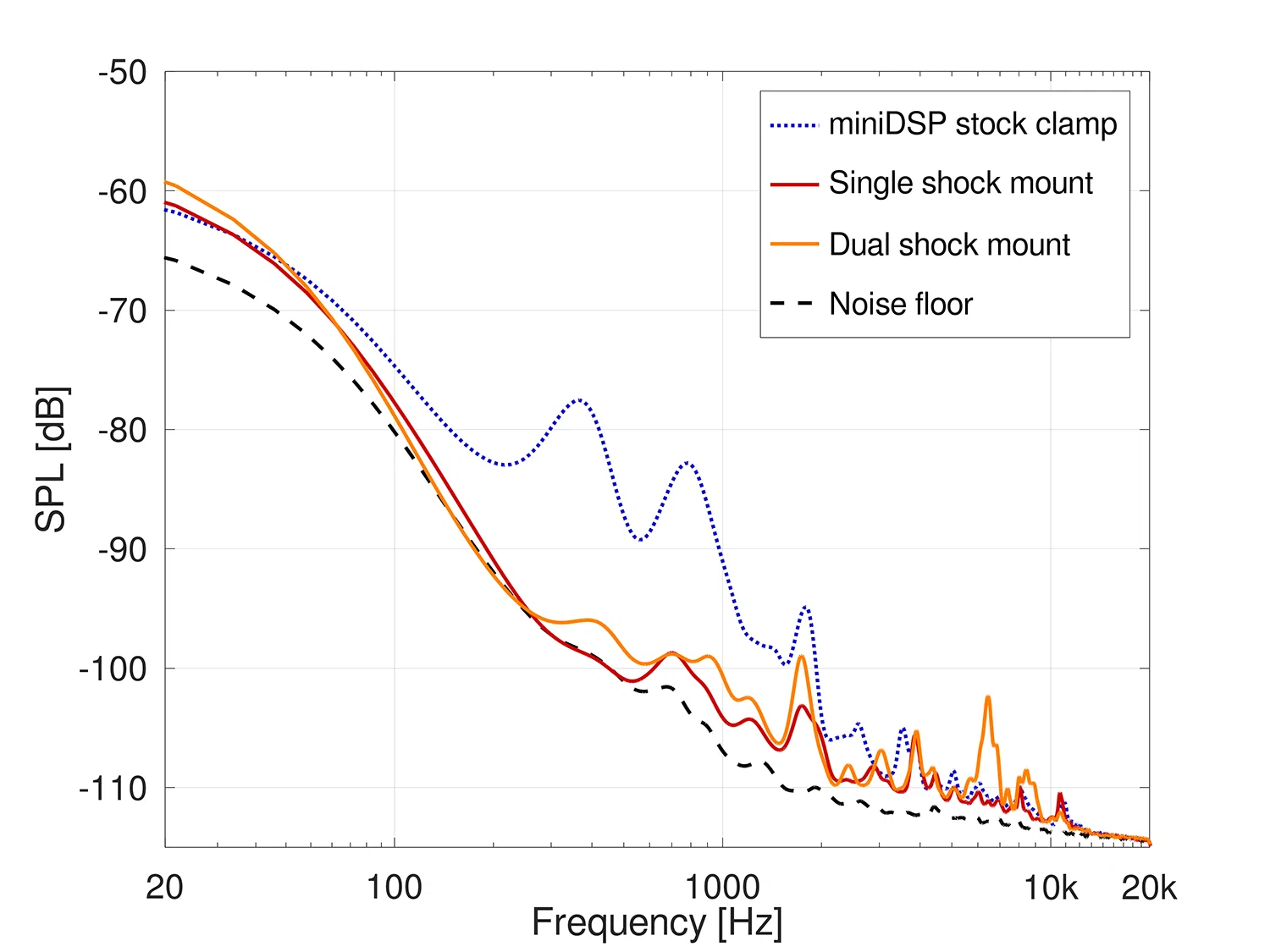

Biểu đồ cho thấy cả hai biến thể ngàm (màu cam và đỏ) giảm chấn lên đến 18 dB ở vùng tần số quanh 400 Hz so với kẹp zin (đường xanh chấm). Thiết kế có thể còn cải thiện thêm chút ở vùng dưới 60 Hz, nhưng nhìn chung mình rất hài lòng với kết quả.

Cài đặt in

• Layer height 0.2 mm
• Line width 0.42 mm
• Infill 25%
• 4 wall lines (Phần này quan trọng để tái tạo được kết quả giảm rung như ở trên!)
• 5 top & 4 bottom layers
• Không cần supports

PLA dùng được, nhưng nên tránh loại giòn như matte PLA. PETG nhìn chung có vẻ phù hợp hơn.

Thời gian in ước tính @ 60 mm/s: Shock mount 0:20 h / Base 0:30 h
