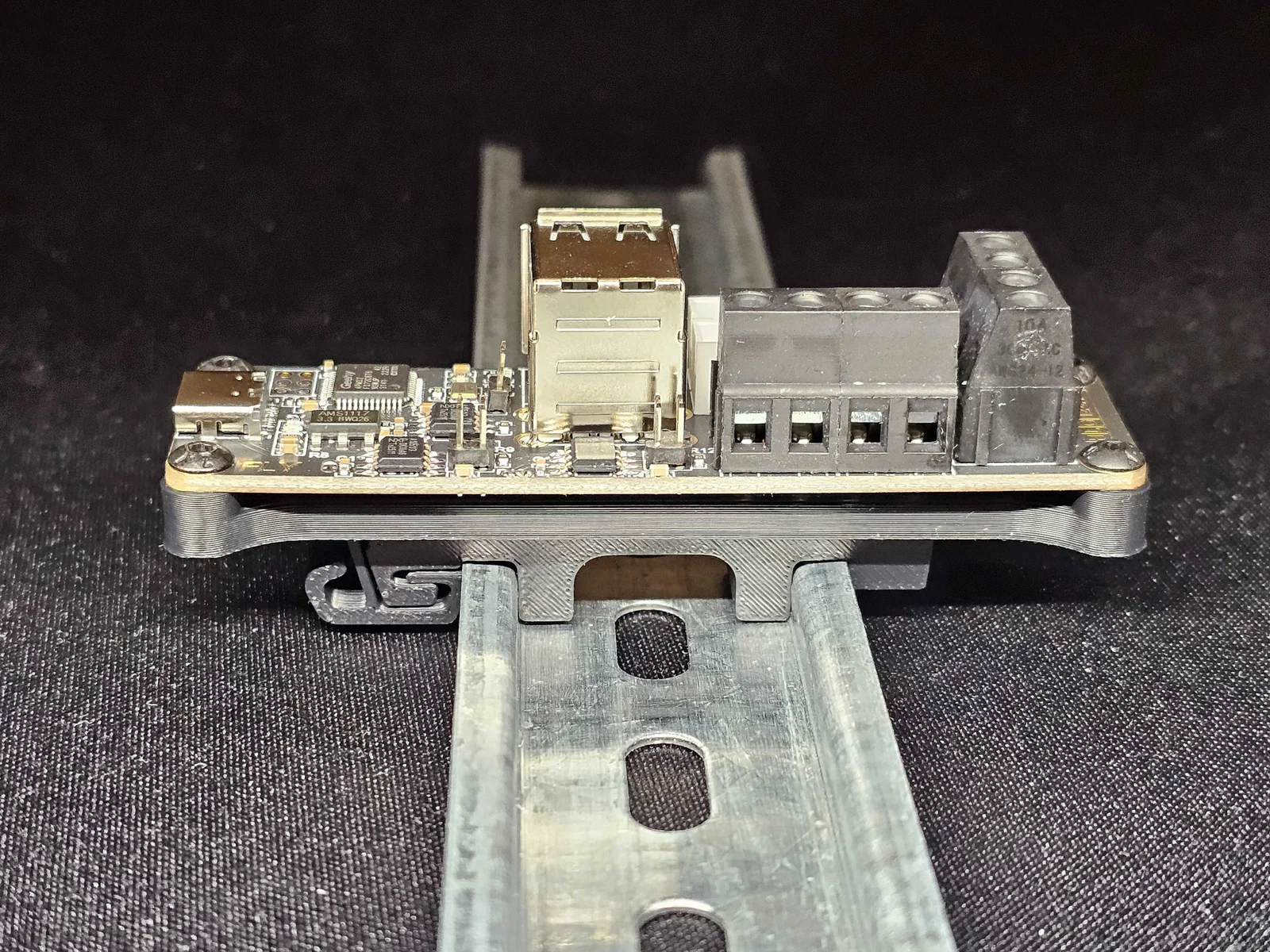

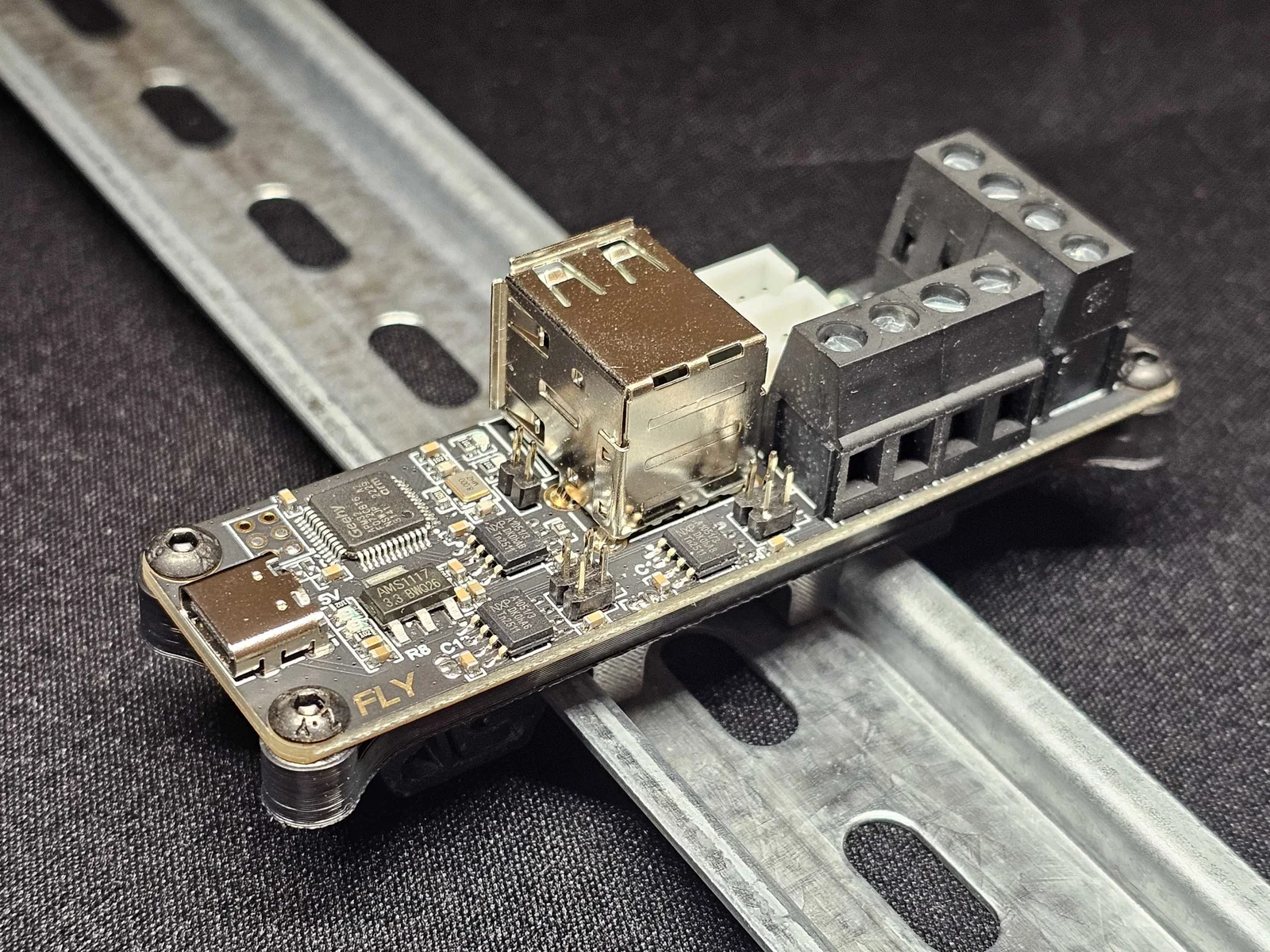

Giá đỡ DIN rail cho FLY UTOC và BTT U2C

Tác giả Oseo_646294

Lượt tải
276
Lượt thích
26
Lượt coi
924
Tải về· 1 file · 455,7 KB· 455,7 KB

File 1 455,7 KB

  • UTOC-U2C_mount_brass_insert_1776403403.stlSTL · 455,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#304477
Danh mục
Máy In 3D
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

Các bộ phận cần thiết:

  • 1x Low-profile DIN rail clip
  • 4x Brass insert M3x5x4 (loại tiêu chuẩn trong BOM của Voron)
  • 6x Ốc đầu bằng (button head) M3x6 (ISO 7380)

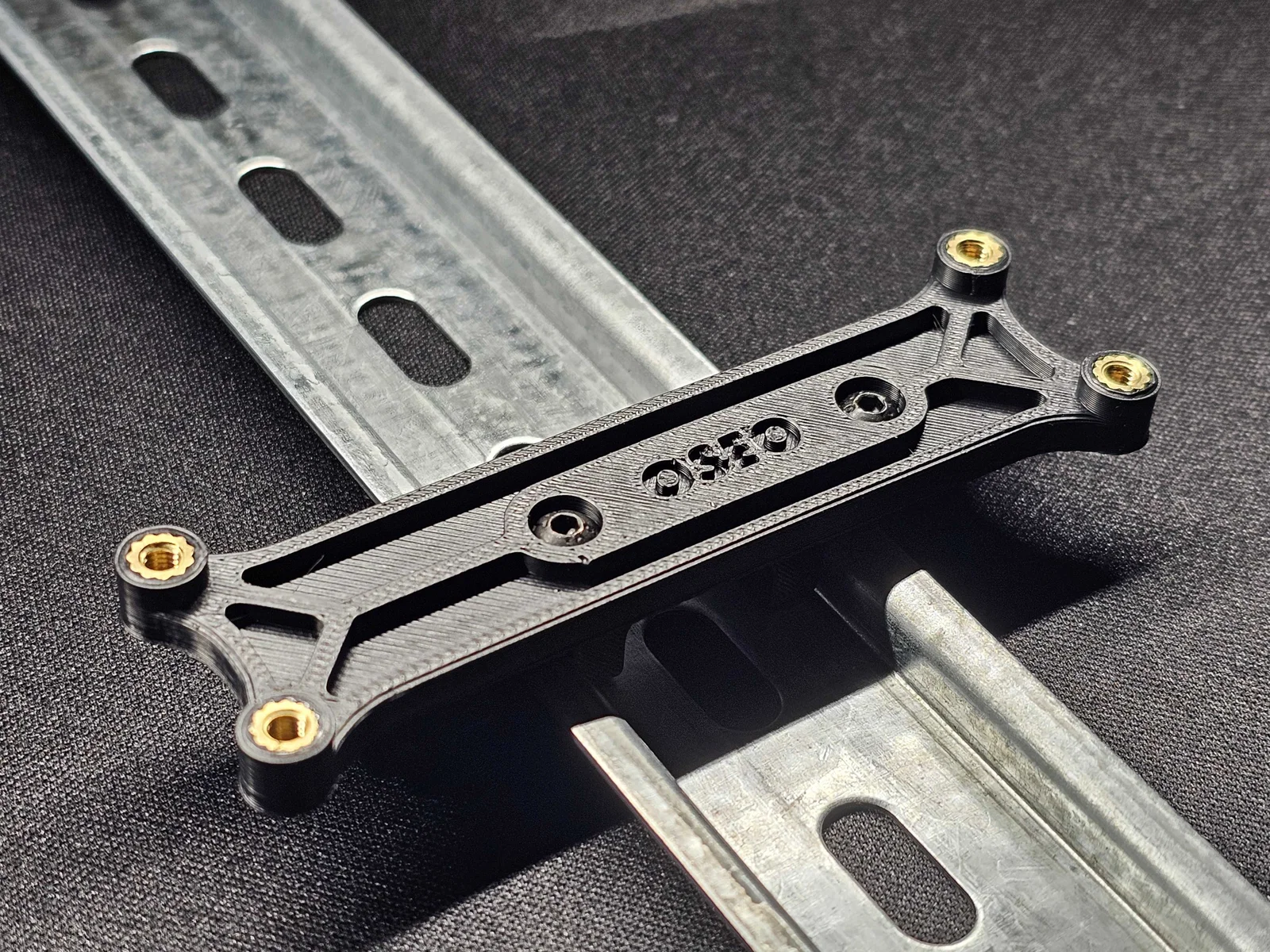

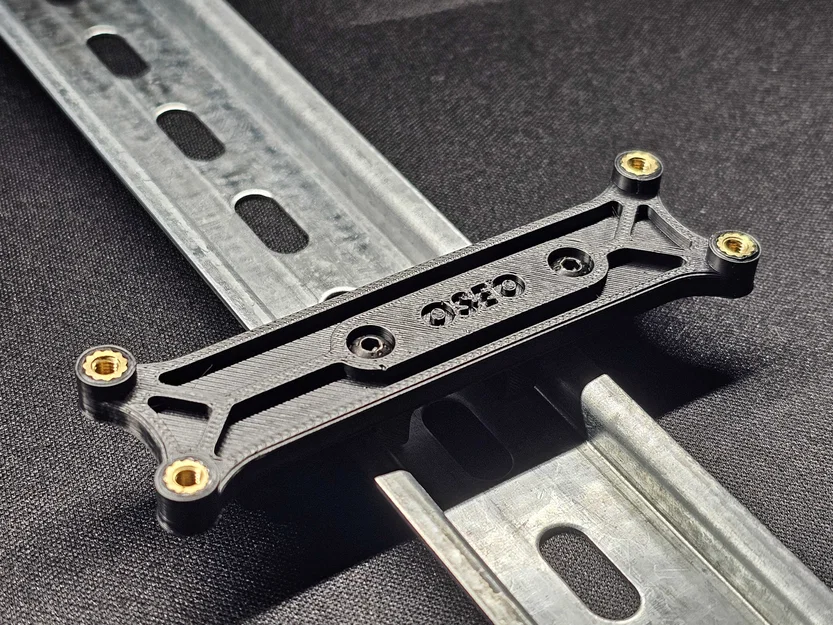

Ký hiệu hình tam giác trên giá đỡ dùng để xác định đúng chiều khi lắp với kẹp DIN rail.

Thông số in:

  • Chiều cao lớp in (layer height): 0.2mm
  • Số lớp tường (wall perimeters): 5
  • Số lớp bề mặt trên/dưới: 4
  • Độ đặc (infill): 40%
  • Đã thử nghiệm in bằng nhựa ABS/ASA và PETG

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
1
Tổng dung lượng
455,7 KB
File lớn nhất
455,7 KB
