Kẹp thanh ray DIN cấu hình thấp
Kẹp thanh ray DIN thiết kế cấu hình thấp, giải pháp chắc chắn và đáng tin cậy cho những không gian lắp đặt hạn chế. Phù hợp với thanh ray 35x7.5 tiêu chuẩn, hỗ trợ tốt cho các bản dựng Voron hoặc linh kiện tương tự.
Mô tả

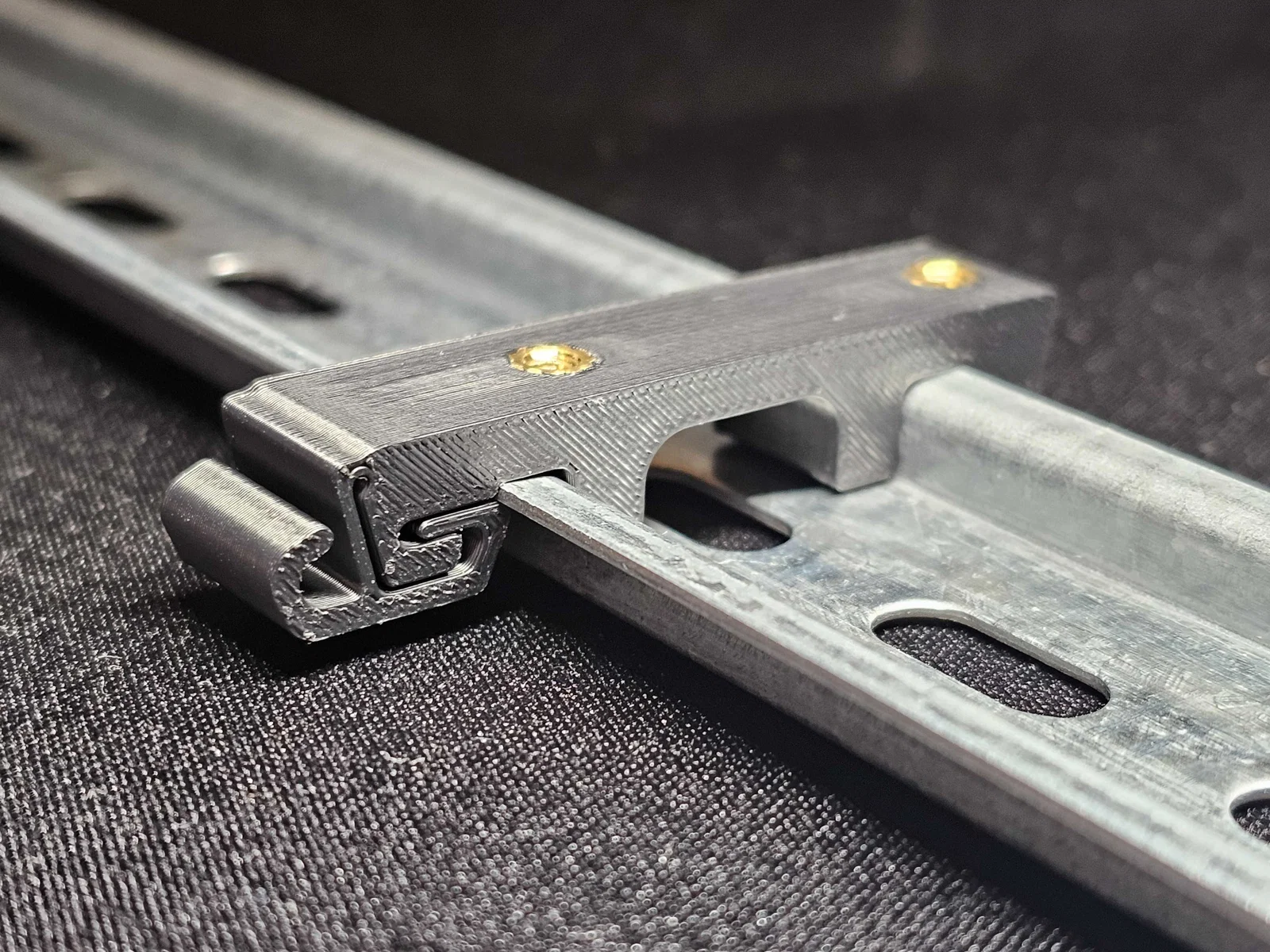

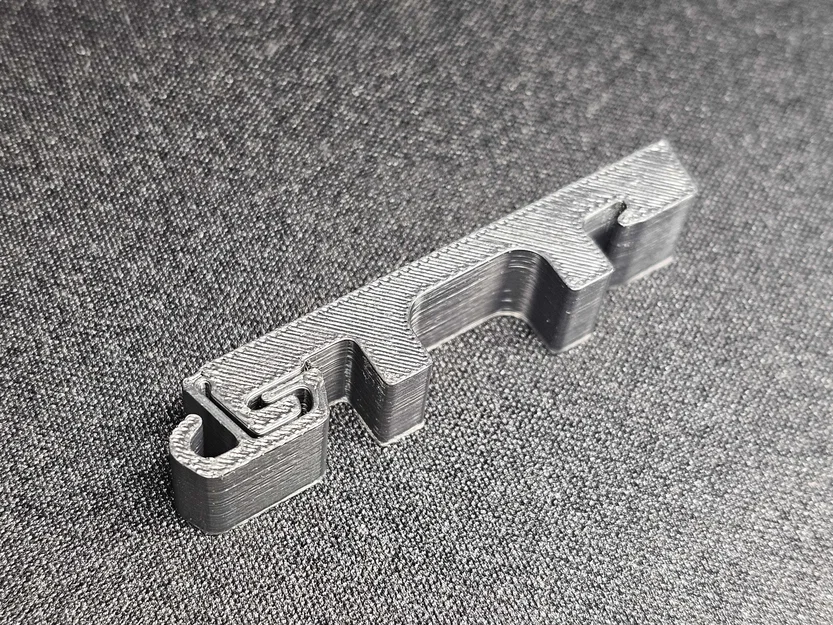

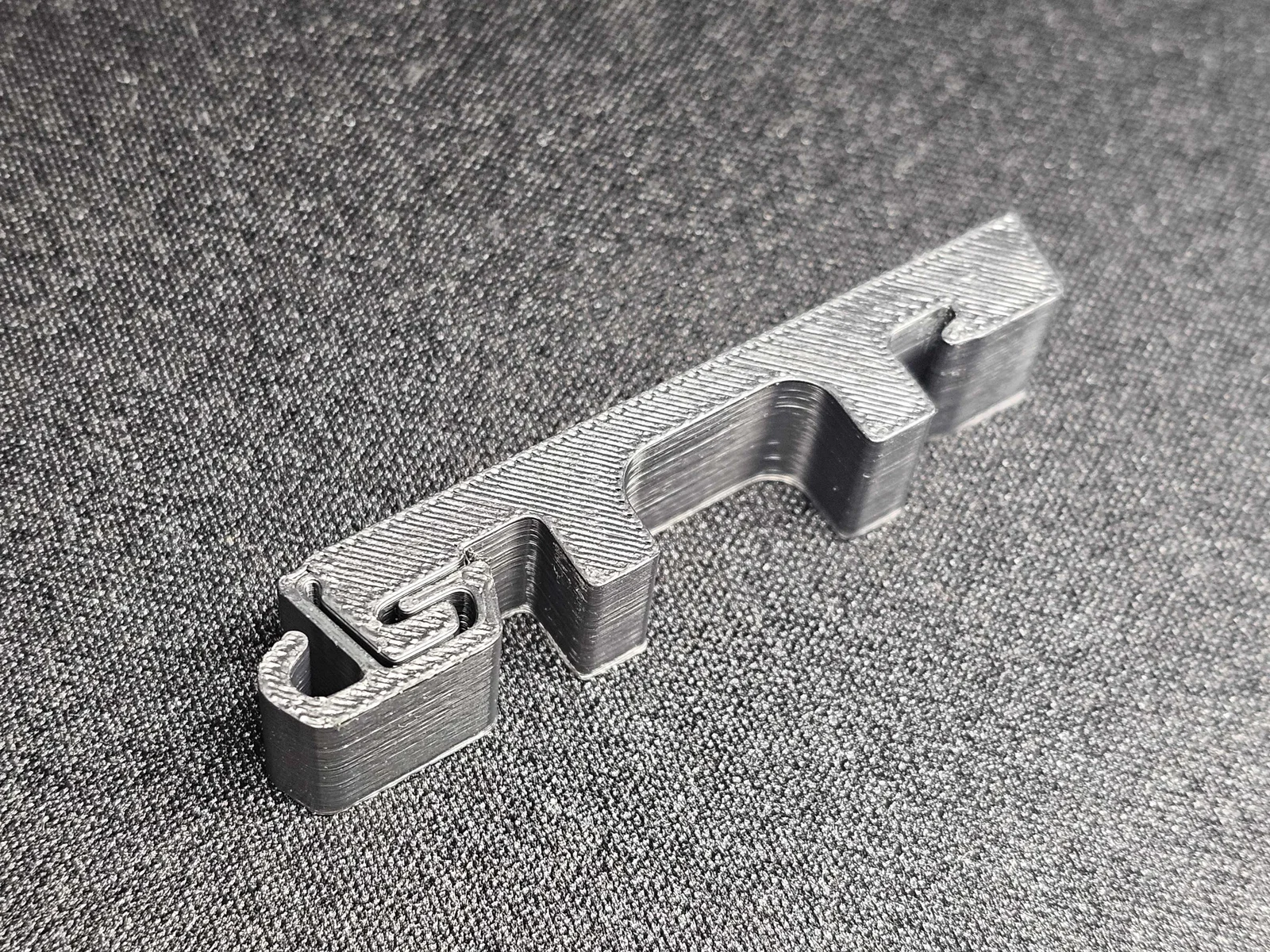

Kẹp thanh ray DIN cấu hình thấp này có một chốt kéo để tháo rời khỏi thanh ray. Bạn có thể dùng tuốc nơ vít đầu dẹt hoặc cờ lê lục giác để móc và kéo chốt này ra.
Khoảng cách giữa các lỗ là 31mm.
Biểu tượng hình tam giác trên kẹp chỉ hướng lắp đúng với giá đỡ.
Các linh kiện cần thiết:

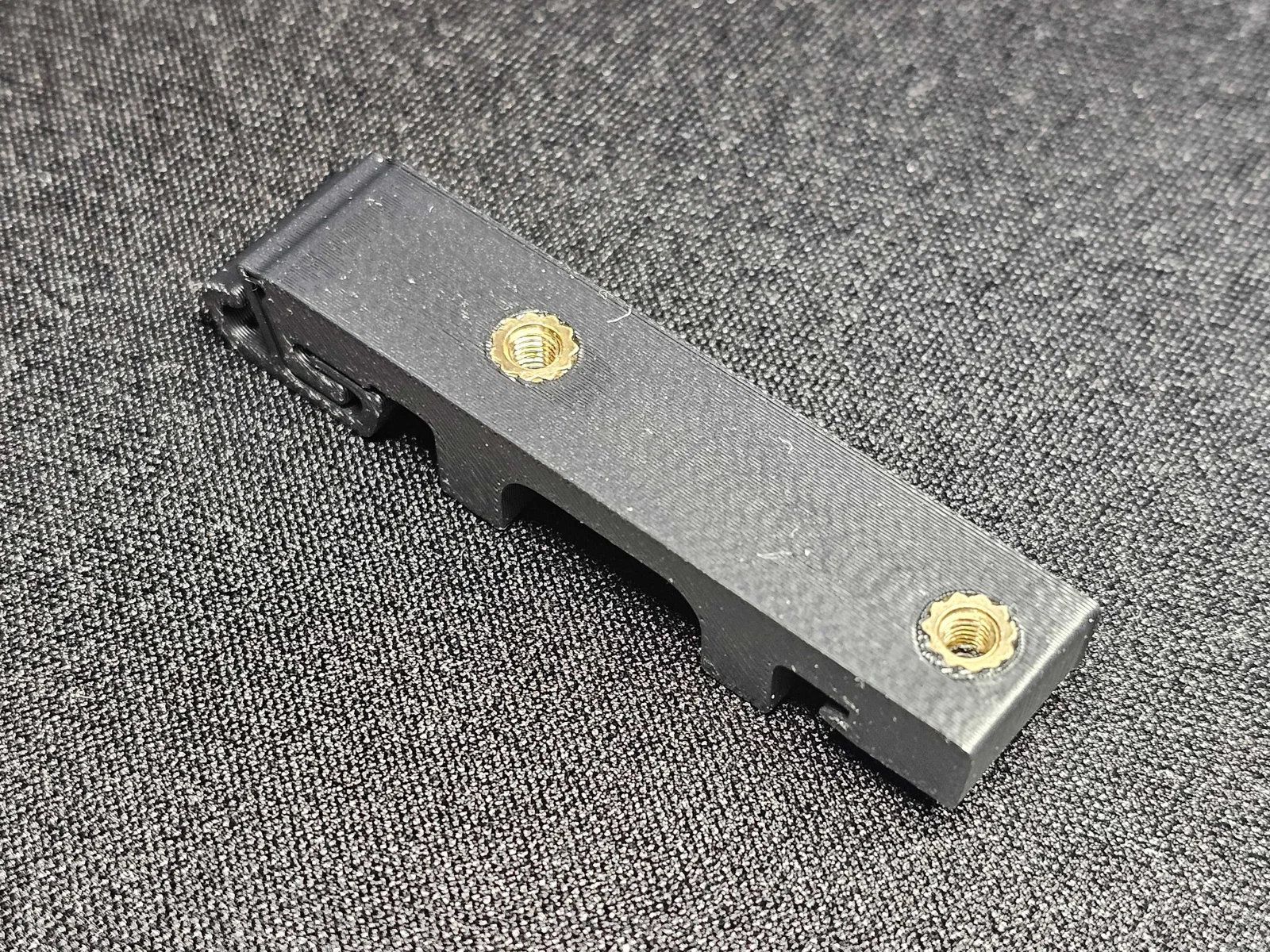

- 2x M3x5x4 brass insert (loại chuẩn dùng cho Voron BOM) (ví dụ: Cnckitchen store)
LƯU Ý: Mẫu in này có dung sai rất nhỏ quanh phần chốt tháo, anh em hãy đảm bảo máy in đã được căn chỉnh chuẩn xác để bản in hoạt động tốt nhất. Chỉ tương thích với loại thanh ray DIN 35 × 7.5 tiêu chuẩn (IEC/EN 60715)
Thông số in:
- Chiều cao lớp in (layer height): 0.2mm
- Số lớp tường (wall perimeters): 4
- Số lớp trên/dưới (top/bottom layers): 4
- Độ đặc (infill): 40%
- Hiện tại chỉ mới thử nghiệm tốt với nhựa ABS/ASA và PETG
