Khối Thumper tích hợp cảm biến hết nhựa (Runoutsensor)

Nếu bạn thấy các linh kiện của mình hữu ích, bạn có thể ủng hộ mình tại đây: https://buymeacoffee.com/andretheengineer :)

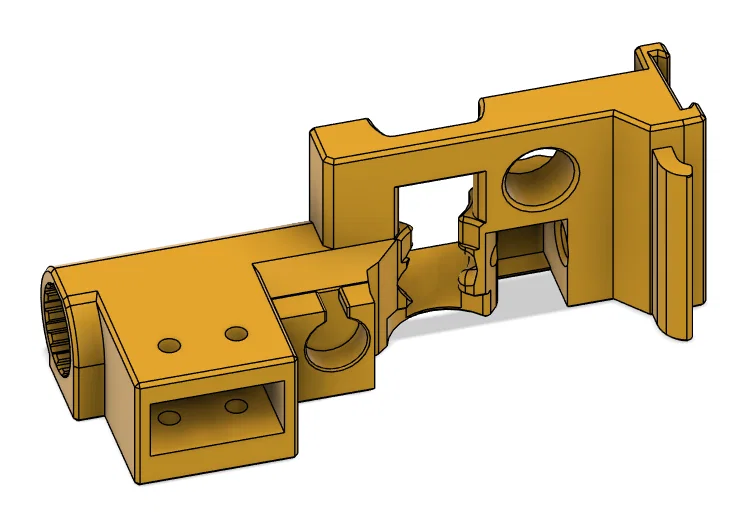

Đây là một cảm biến hết nhựa (runoutsensor) rất cơ bản dành cho các khối Thumperblock của bạn.

Trước khi bắt đầu, bạn nên thực hiện việc này với một chiếc máy mới lắp ráp. Nếu không, bạn sẽ phải tháo toàn bộ các khối filament ra và cân chỉnh lại từ đầu.

Ngoài các linh kiện theo BOM gốc, bạn sẽ cần thêm:

• Công tắc kiểu D2F không cần cần gạt

• Nam châm 6x3mm

• Một ít sợi nhựa filament

• Thay thế chốt khóa gốc bằng phiên bản ngắn hơn này

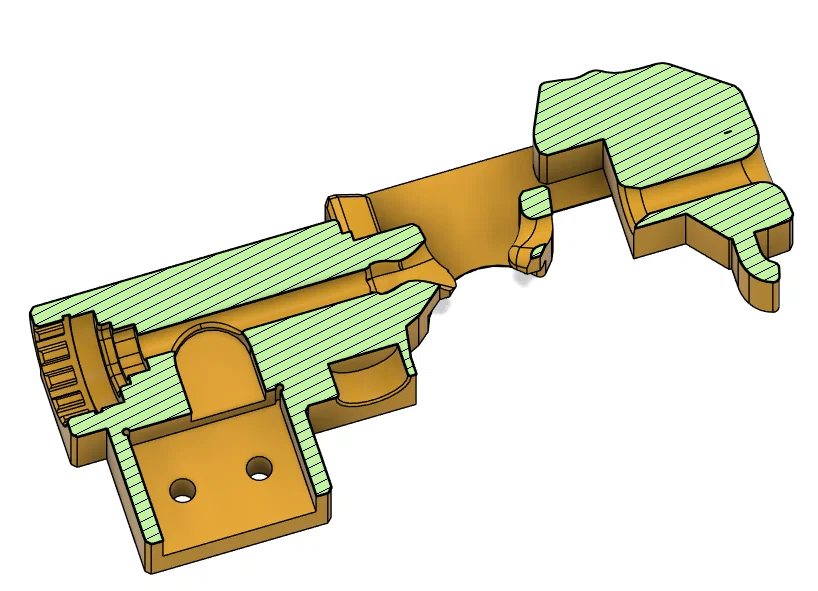

• Chọn một trong 2 đường dẫn filament (một dài, một ngắn; nghĩa là nam châm sẽ được đặt gần hoặc xa bánh răng đùn hơn tùy theo nhu cầu của bạn. Phiên bản dài có thể hoạt động tốt hơn với tính năng endless spool)

Các lỗ cố định phía trên có một lớp màng mỏng (sacrificial bridging layer), bạn chỉ cần dùng vật nhọn đâm xuyên qua là được.

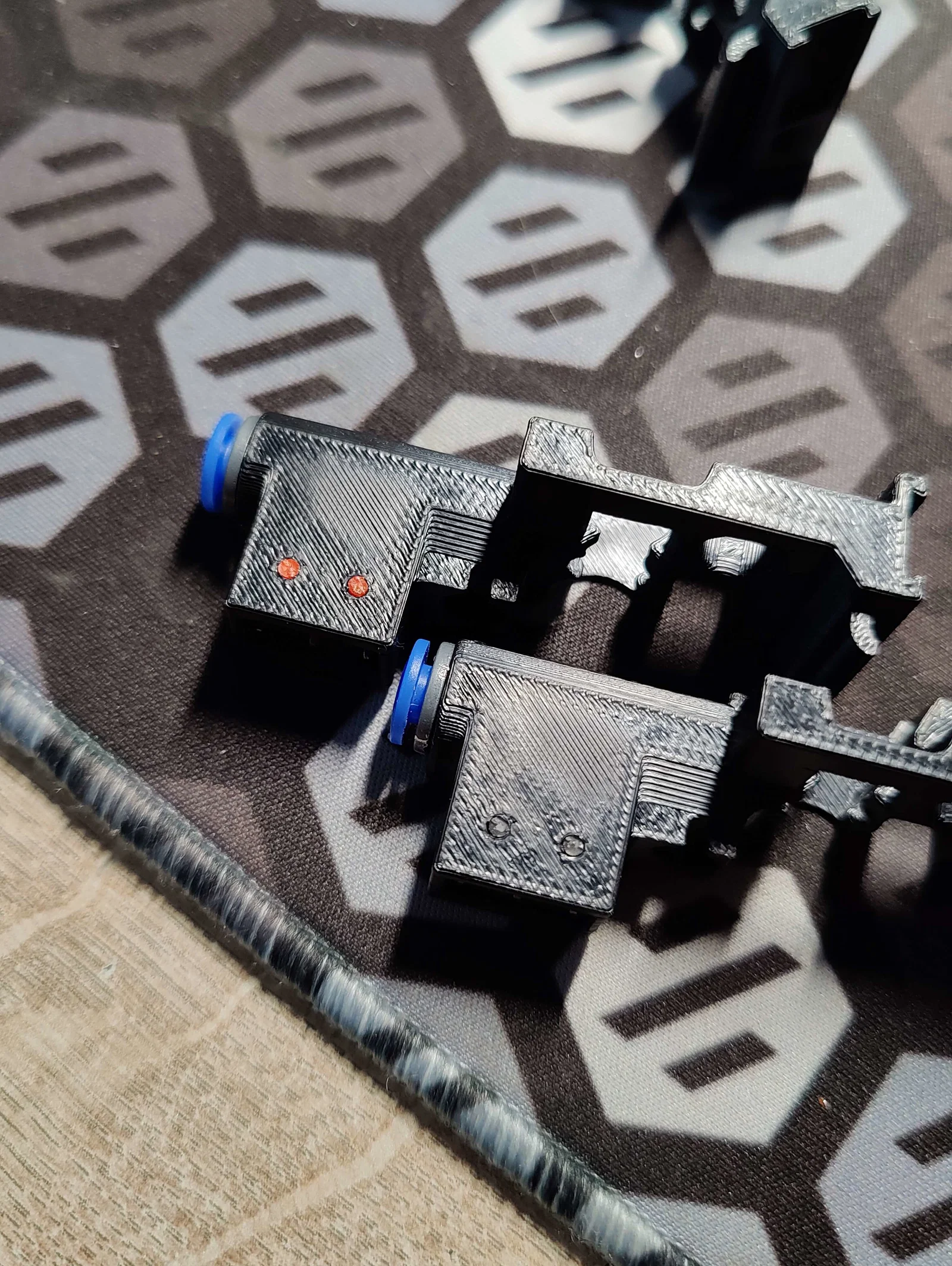

Cách lắp: Lấy linh kiện đã in, đặt nam châm vào khe nơi đặt microswitch, sau đó lắp công tắc vào sao cho phần cần nhấn nằm ngay vị trí nam châm. Cố định công tắc bằng cách luồn các sợi filament qua lỗ, sau đó mới lắp nam châm gốc vào khối Thumper, nếu không bạn sẽ rất khó để đặt nam châm vào đúng vị trí cho cảm biến.
