Giá đỡ chiết áp Airbus A320 - V2

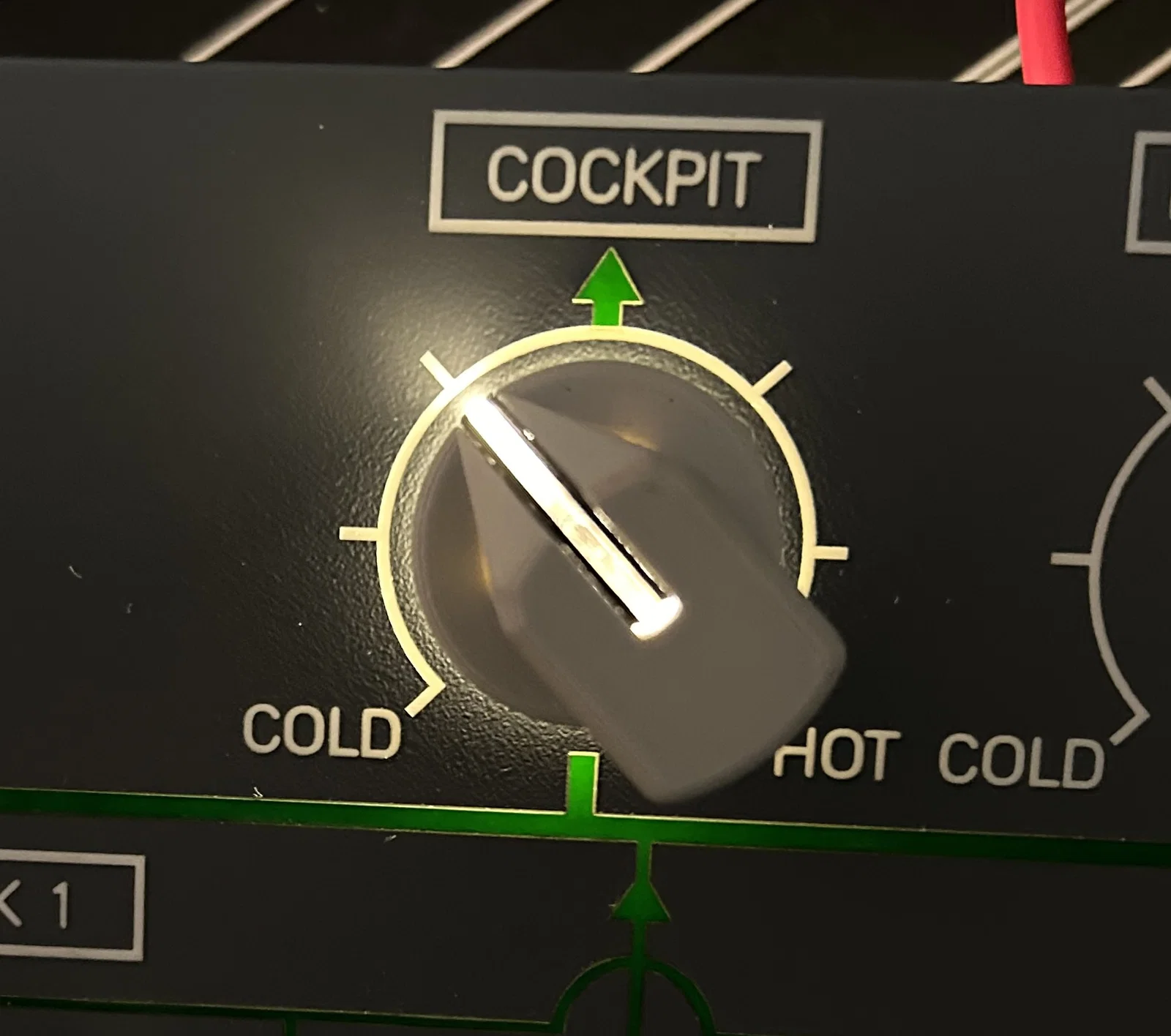

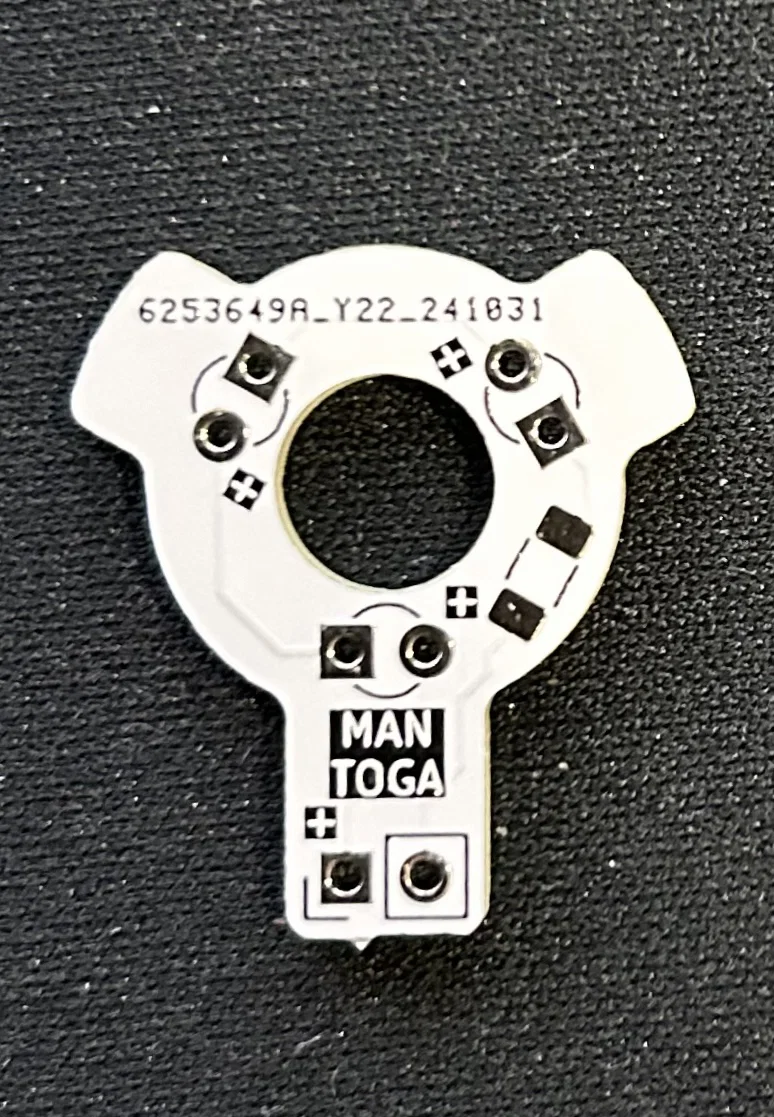

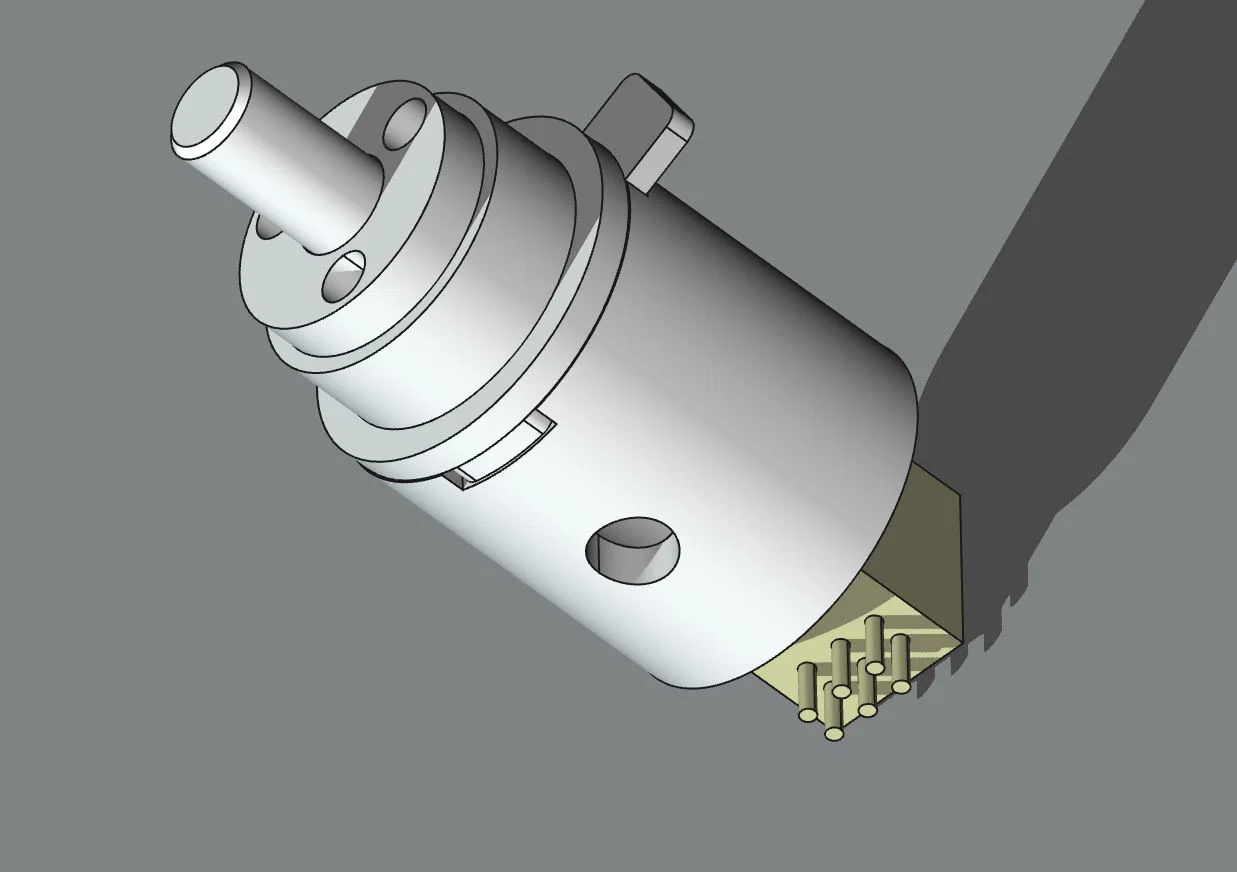

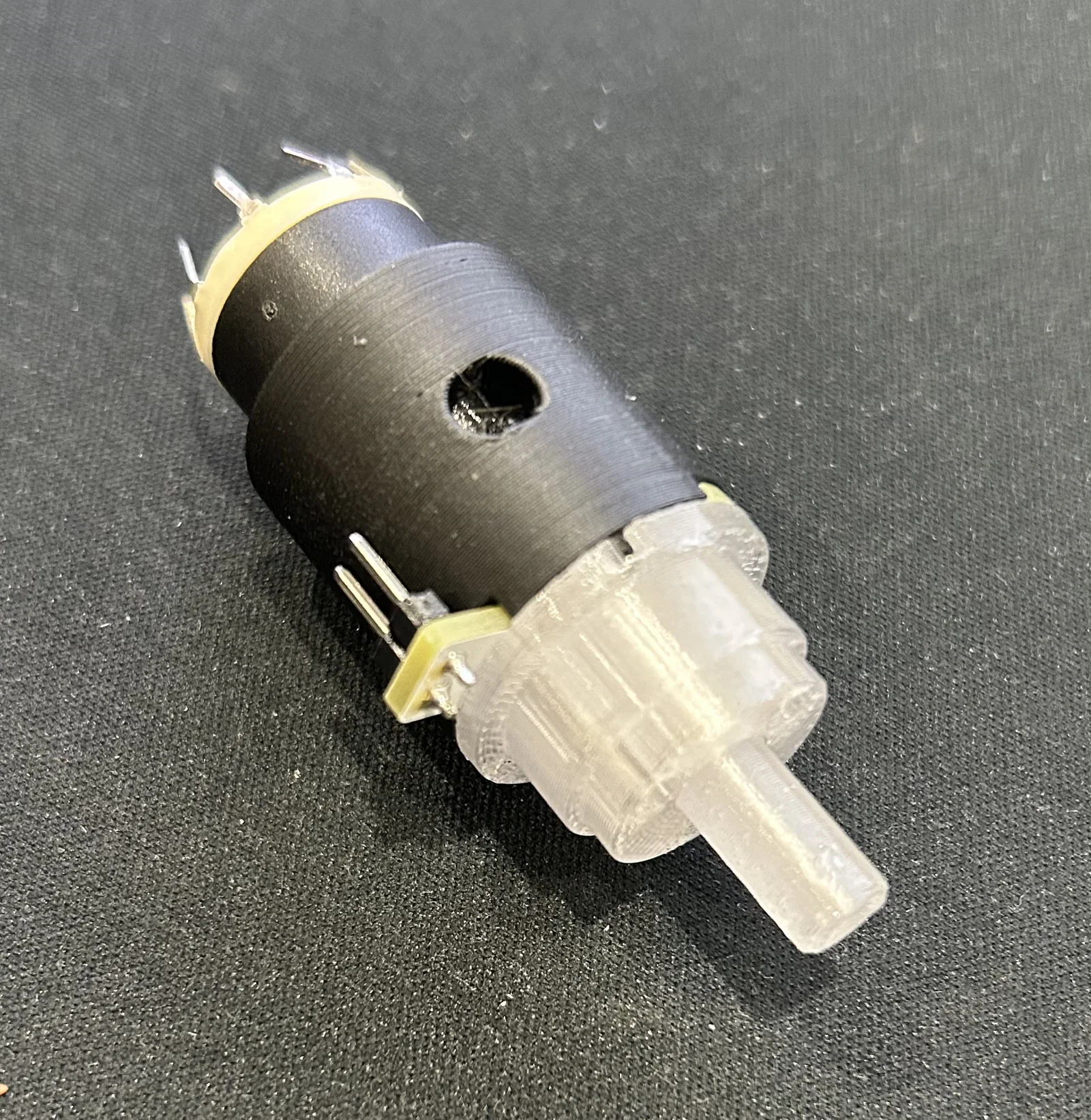

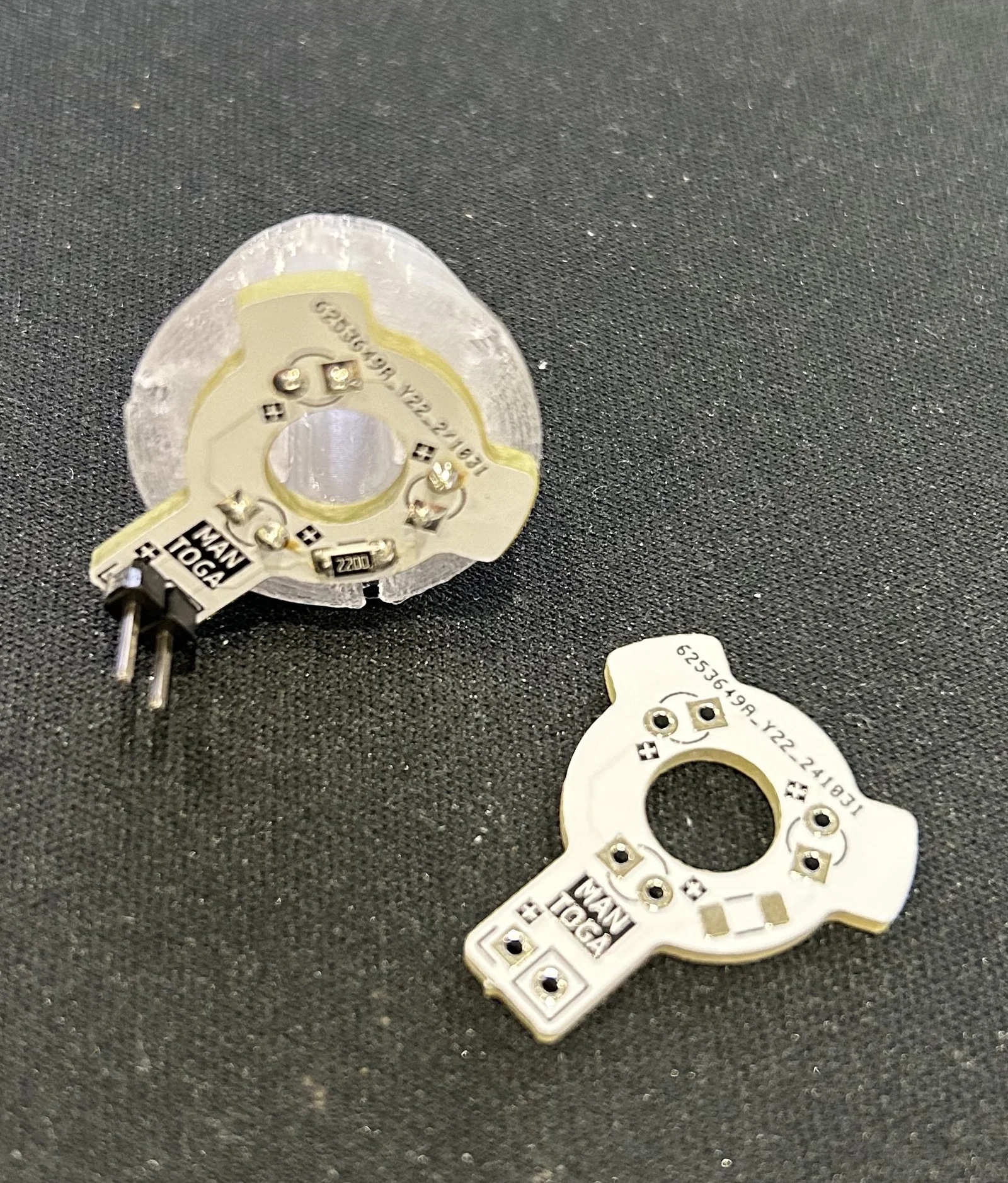

Đây là giá đỡ và bộ nối dài trục cho công tắc xoay, phiên bản cải tiến này đã được tích hợp thêm PCB để gắn đèn LED. Phần đế (Base) được in bằng nhựa PLA đen, còn phần ống dẫn sáng (Light Pipe Upper) và bộ nối dài trục (Shaft Extender) thì in bằng nhựa PETG trong suốt. Tất cả các chi tiết nên in với 100% infill để đảm bảo độ bền chắc. Sau khi in, phần đế và phần trên sẽ được dán keo lại với nhau rồi cố định vào lỗ trên bảng điều khiển. Kích thước lỗ là 17.5mm cho lớp đáy và lớp giữa, 15.5mm cho lớp trên cùng. Công tắc xoay sẽ vặn trực tiếp vào phần đế. Bộ nối dài trục được cố định vào trục của chiết áp (potentiometer) bằng ốc grub 3mm. Bạn có thể tùy chọn gắn thêm ba bóng LED trắng 3mm để chiếu sáng vạch chỉ báo trên núm vặn. File ZIP chứa thiết kế PCB đã được đính kèm để bạn đặt in tại JLCPCB hoặc các đơn vị sản xuất khác. Vì kích thước nhỏ nên chi phí rất rẻ, chỉ khoảng £5 là đủ dùng cho cả hệ thống buồng lái. Thiết kế này tương thích với mẫu núm vặn đèn (Lighting knob) của mình tại Printables: . Bạn có thể tìm mua chiết áp trên Ali Express tại đây: https://www.aliexpress.com/item/1005006990575161.html
