Ortur Laser Master 2 Pro - Chân Bàn Làm Việc Mật Ong

Tôi đã mua một mặt bàn tổ ong kích thước 440x440 mm cho Ortur Laser Master 2 Pro của mình. Bây giờ việc cắt ra các mô hình bằng laser trở nên dễ dàng và an toàn hơn rất nhiều.

Vì tấm này dày 22 mm, nên Ortur Laser Master phải đứng cao hơn để mô-đun laser có đủ không gian để di chuyển theo hướng Z.

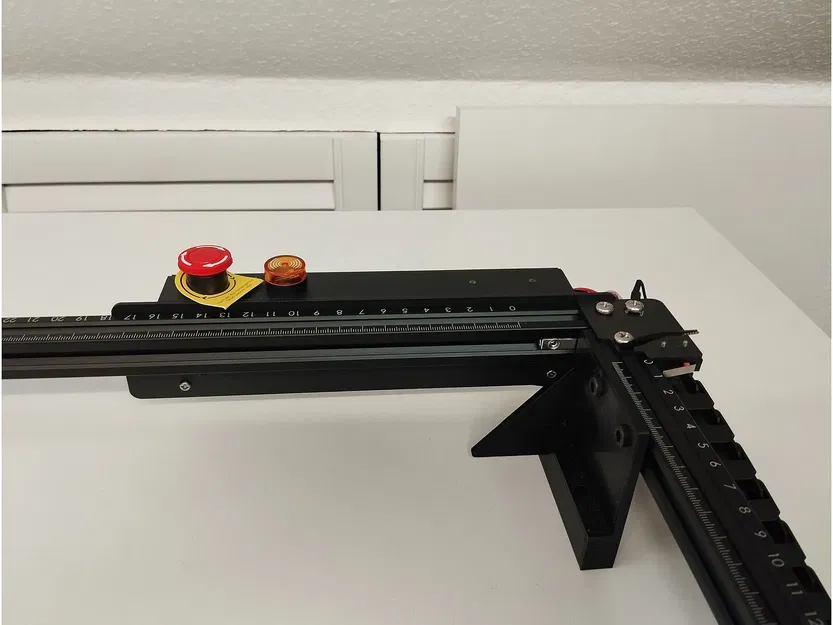

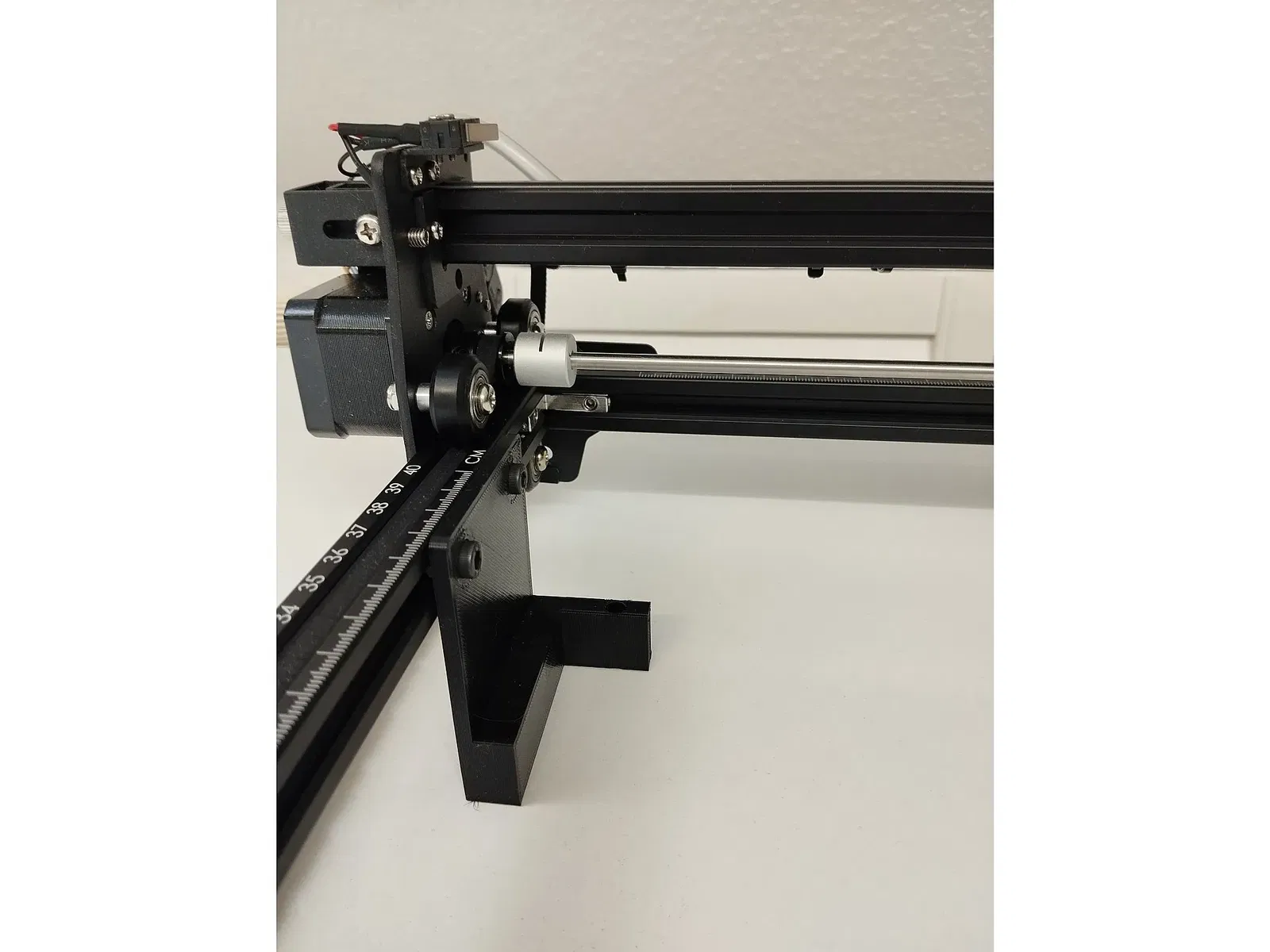

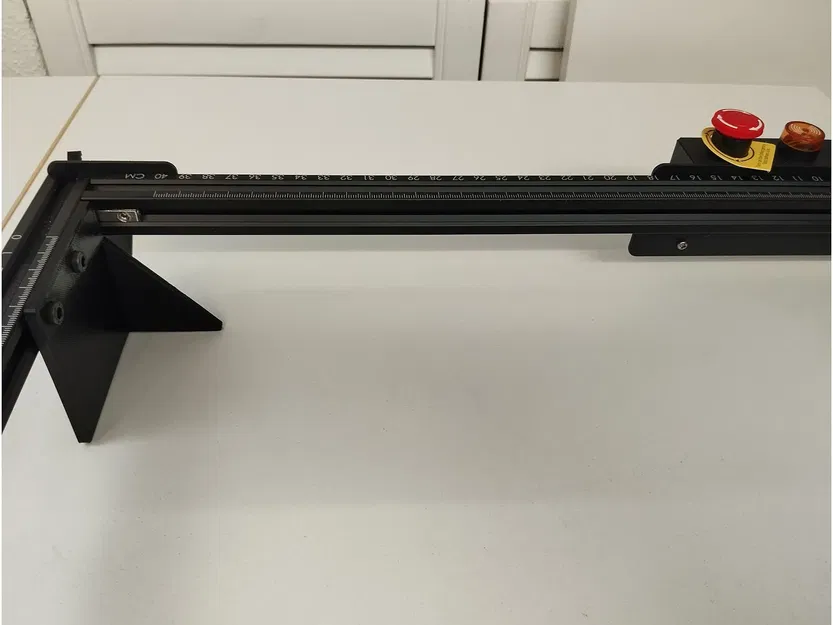

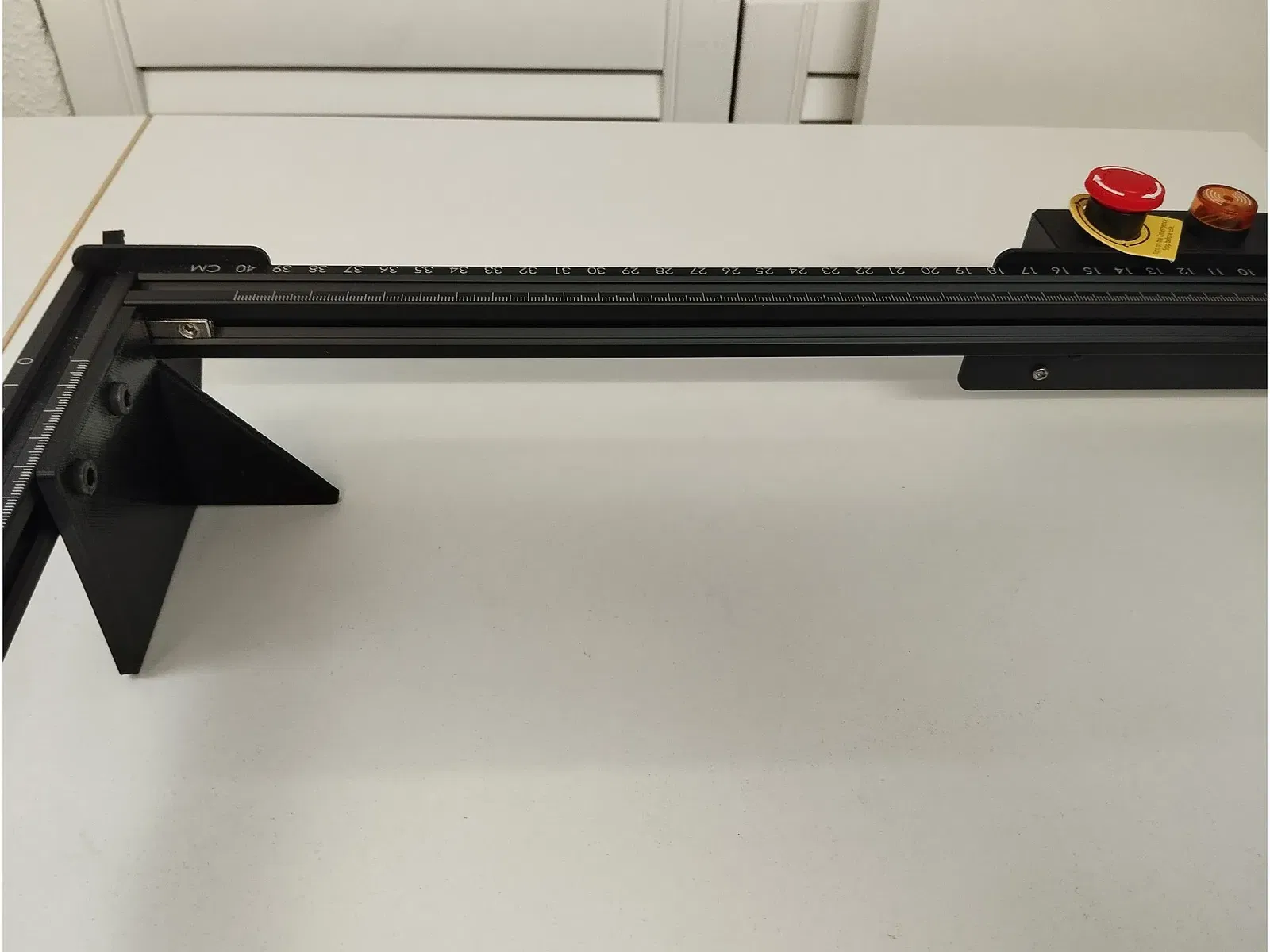

Do đó, tôi đã chế tạo 4 chân đặc biệt cho OLM2 Pro. Một mặt, laser đứng cao hơn. Mặt khác, các chân cố định mặt bàn, không thể bị dịch chuyển một cách vô tình.

Tôi đã cố định 4 chân vào các thanh nhôm bằng tổng cộng tám ốc vít M5x8 và T-nuts.

Nếu cần, toàn bộ Ortur Laser Master có thể được bắt vít vào một tấm nền thông qua các lỗ bổ sung trên chân.

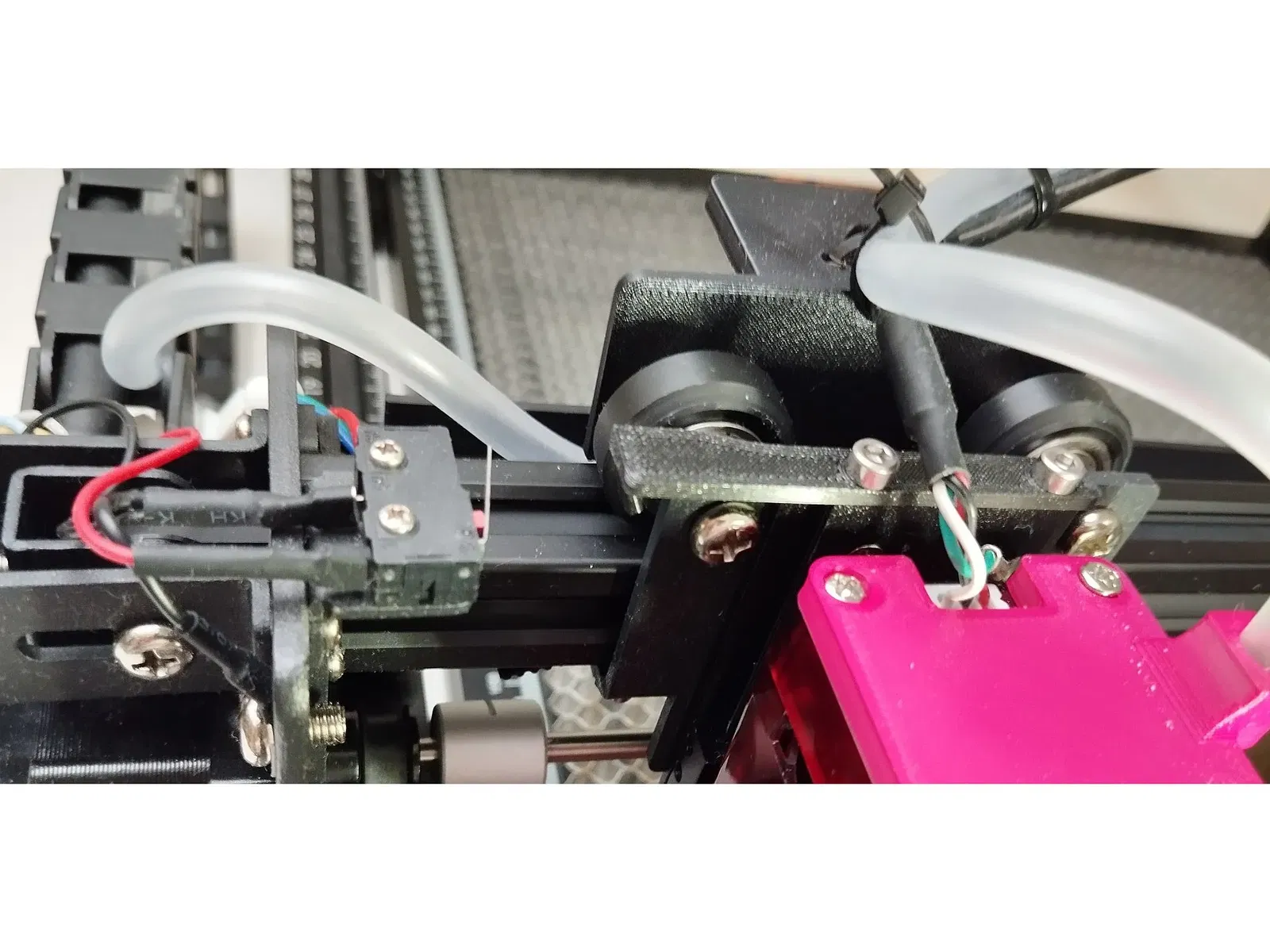

Tôi đã chế tạo các chân theo cách mà điểm gốc của mặt bàn tổ ong trùng với điểm gốc của laser (trục X/Y). Tuy nhiên, công tắc giới hạn trục X phải kích hoạt sớm hơn một chút để đạt được điều này. Để làm điều này, tôi đã tạo ra một công tắc giới hạn.

Công tắc này cũng ngăn không cho giá đỡ AirAssist của tôi va chạm vào chân trước bên trái.

Tôi đã gắn công tắc bằng hai ốc vít M3x6 vào phần trên của giá đỡ mô-đun laser bằng cách sử dụng các lỗ có sẵn.
