Qidi Plus 4 Safer Chamber Heater [Bản Cập Nhật]

Đây là bản remix từ vỏ bọc máy sưởi buồng in tuyệt vời của Noizie Works, với nhiều cải tiến thiết kế. Anh ấy đã cho phép mình thoải mái tùy chỉnh lại thiết kế này.

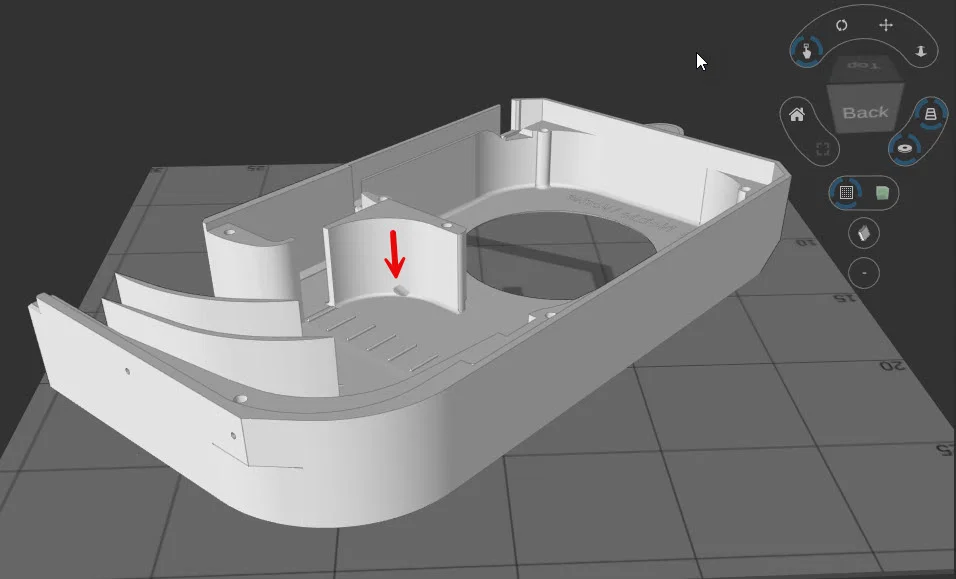

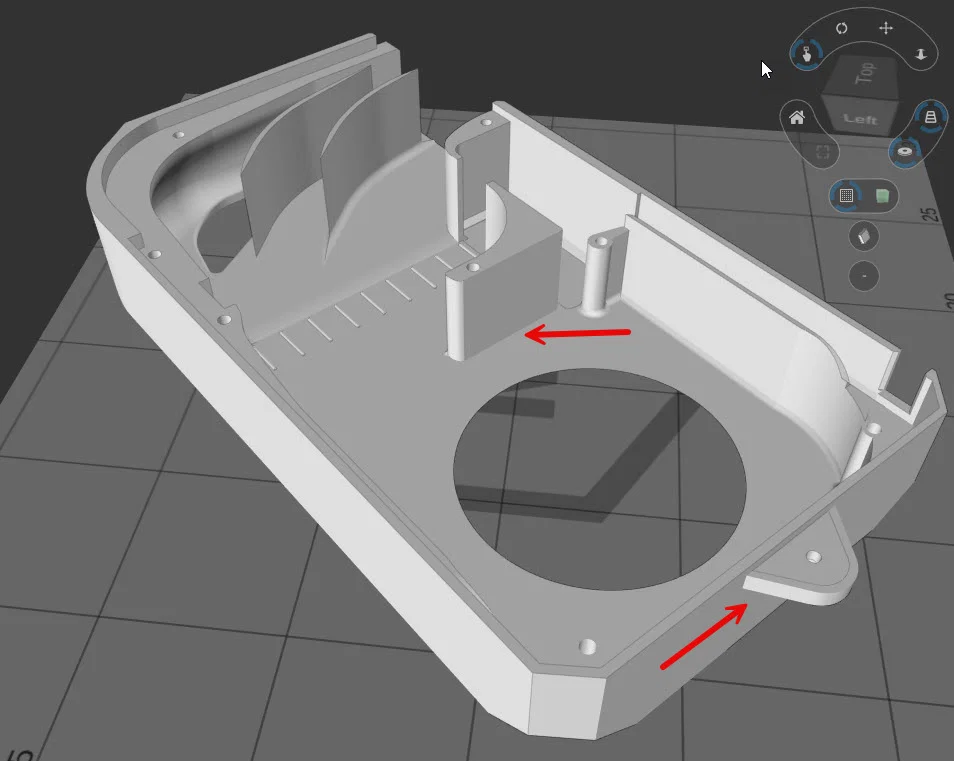

Đã loại bỏ đường dây cặp nhiệt điện cũ. Thêm đường dẫn dây xuyên qua vách ngăn. Loại bỏ phần vát ở tab gắn phía trên, tăng kích thước ngàm gắn. Vẫn cần dùng support cho tab. Anh em nhớ dùng tree support nhé.

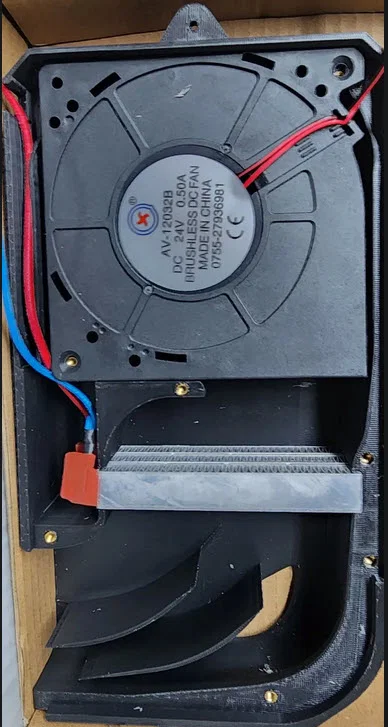

Lưu ý quan trọng: Phải đặt cặp nhiệt điện (thermocoupler) ngay bên dưới lõi sưởi. Việc này giúp bo mạch điều chỉnh được nhiệt độ lõi sưởi. Nếu không có bộ phận điều tiết, lõi sưởi có thể làm chảy vỏ hộp. Bạn có thể dùng bất kỳ loại keo tản nhiệt CPU không dẫn điện nào cũng được.**

[Cập nhật 01/12/2024]

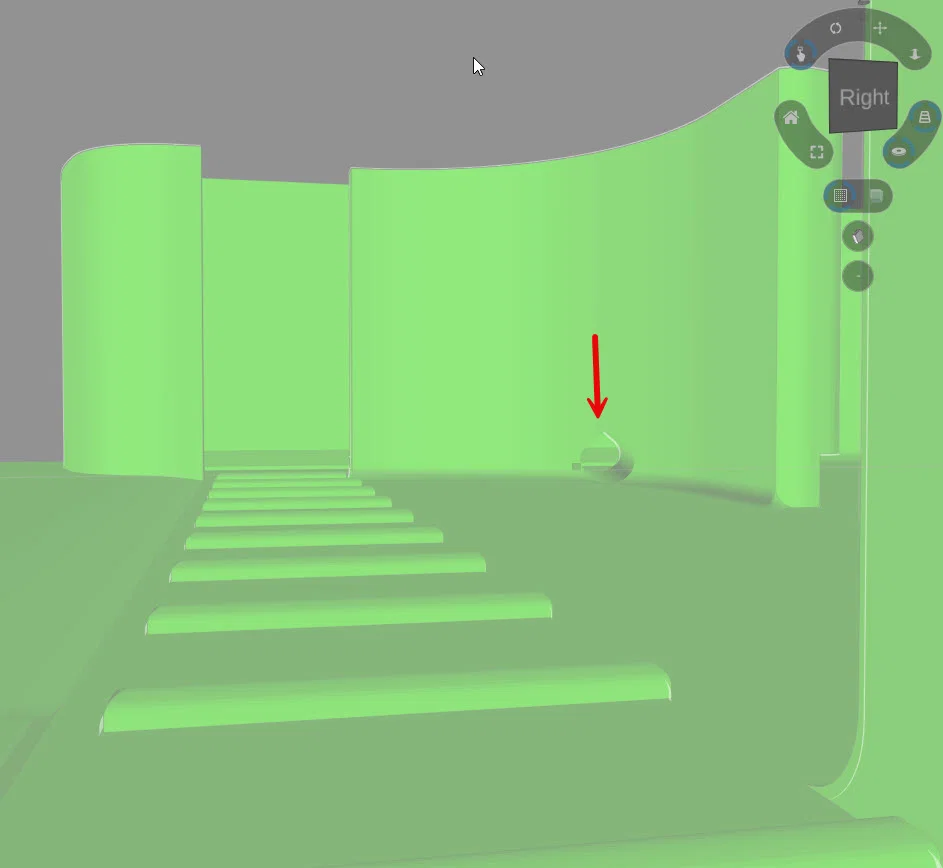

Đã loại bỏ phần hỗ trợ lỗ bị dư chạm vào quạt khiến nó bị lệch vít (v2.5).

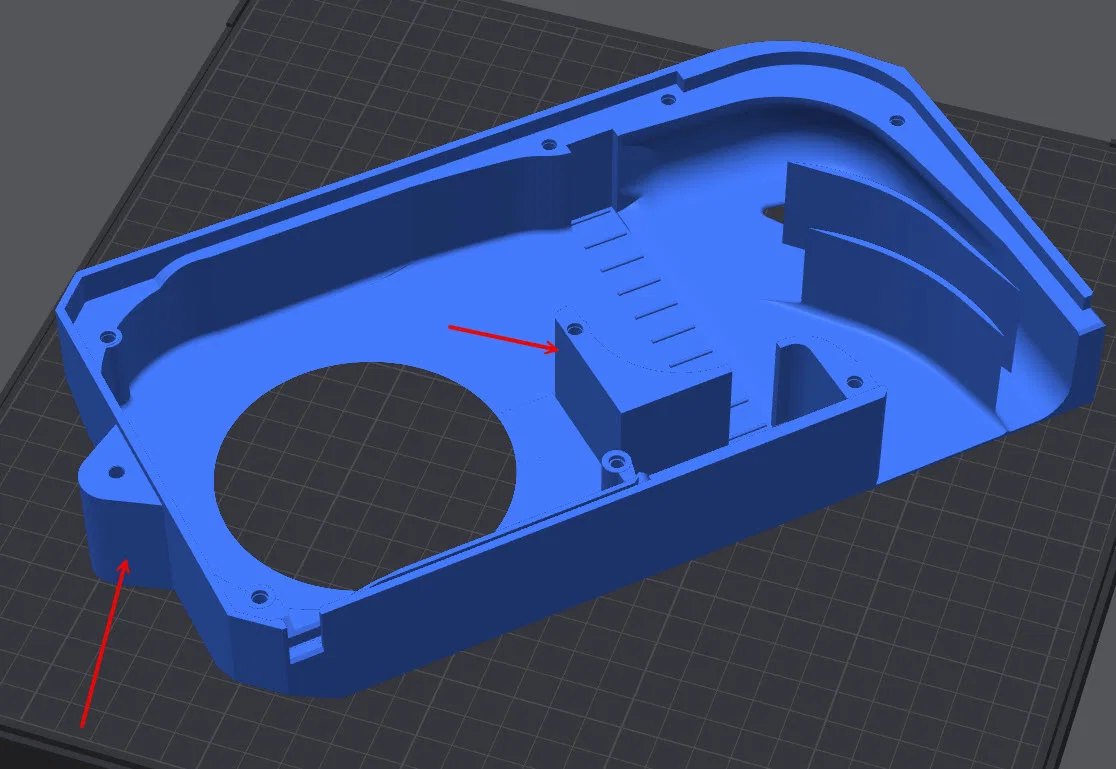

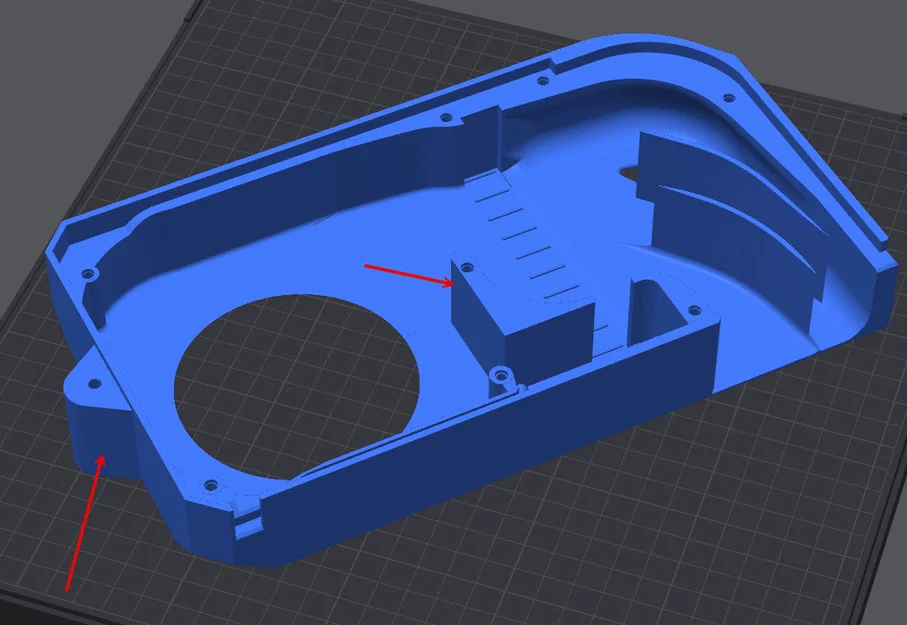

Kéo dài tab phía trên đến tận tấm đế để tăng độ cứng cáp và loại bỏ phần support vốn không còn cần thiết ở đó nữa. Bạn sẽ cần một con vít dài hơn, loại vít gỗ khoảng 35 x 3mm. Bước này tùy chọn, nếu không thì cứ dùng phiên bản 2.5 (v2.6) nhé.

[Cập nhật 13/11/2024]

Đã sửa file tấm mặt trước bị lỗi.

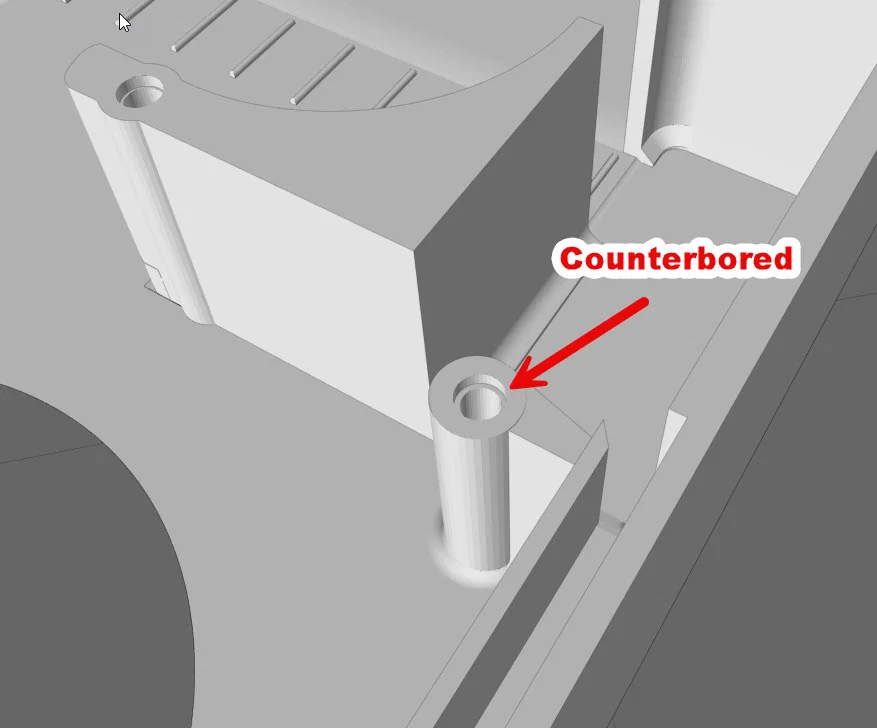

Tất cả các lỗ trên tấm mặt trước đã được khoét sâu (counter-bore) 1.5mm để dễ lắp ren đồng hơn. Mình không sửa phần lỗ sâu nên vẫn dùng được vít thường như thiết kế ban đầu.

Một vài phần gờ lỗ đã được gia cố để bạn có thể ép nhiệt chèn ren đồng M3 vào.

Đã thêm nắp lưng được sửa đổi để vừa với vít đầu mũ (cap screw).

Đã thêm nắp che âm đầu vít như bản gốc.

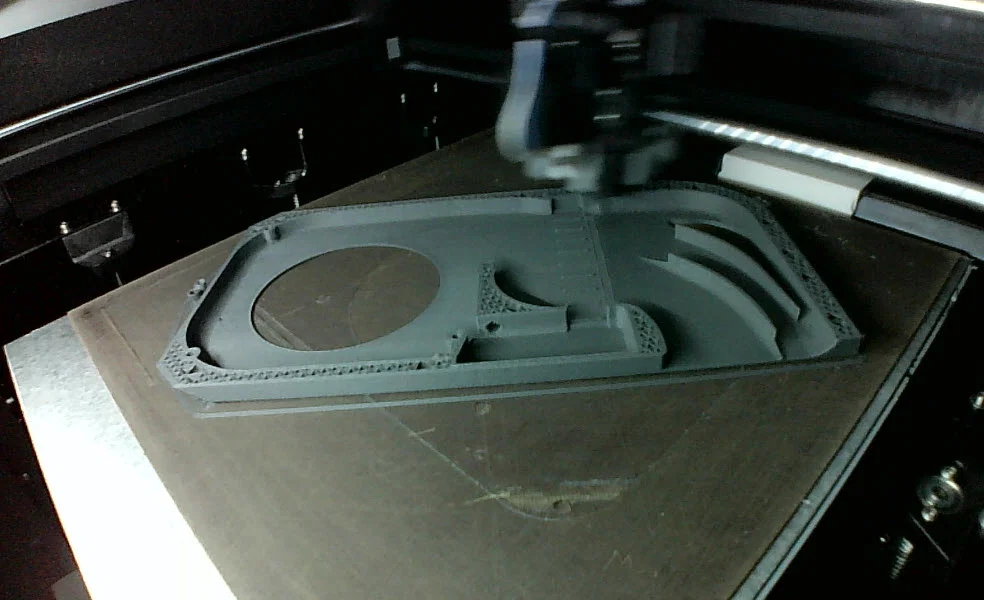

In bằng ABS, infill 35% Adaptive Cubic hoặc Cubic.

Tính đến ngày 01/12/2024, mình đã in bằng Nylon GS, infill 50% Adaptive Cubic.

Lời khuyên là nên in bằng nhựa chịu nhiệt cao như ABS gia cường sợi thủy tinh, Nylon gia cường sợi thủy tinh, PPS hoặc PPA (Nylon chịu nhiệt cao). >> Tránh dùng loại có sợi carbon vì nó dẫn điện, trong khi vỏ ngoài của lõi sưởi có thể trực tiếp nhiễm điện lưới.

Sử dụng ren đồng M3 loại dài, nếu được thì dùng loại 8mm.

>> Hãy nhấn “Like” ủng hộ mình nhé, cảm ơn anh em! <<

Và đây là phần miễn trừ trách nhiệm của mình:

CẢNH BÁO!

Nếu bạn không rành về cách đi dây hệ thống sao cho đúng và an toàn, mình khuyên chân thành là ĐỪNG tự ý in hay sử dụng model này vì bạn đang đối mặt với nguy cơ từ các bộ phận gia nhiệt mạnh và điện áp cao nếu dùng trực tiếp điện lưới.

Mọi kết quả dù tốt hay xấu khi sử dụng model này hay bất kỳ thông tin nào mình chia sẻ đều hoàn toàn thuộc về trách nhiệm của bạn! Mình không chịu trách nhiệm hay nghĩa vụ pháp lý nào dù toàn phần hay một phần đối với bất kỳ tổn thất, thiệt hại, thương tích hay tử vong nào cho bạn hoặc bất cứ ai khác liên quan trực tiếp hay gián tiếp đến việc sử dụng model này.

TỰ LÀM HỆ THỐNG SƯỞI BUỒNG (DIY ACTIVE CHAMBER HEATING) LÀ CỰC KỲ NGUY HIỂM NẾU LÀM SAI!!

BẰNG VIỆC TẢI XUỐNG & SỬ DỤNG CÁC FILE NÀY, BẠN ĐỒNG Ý CHỊU HOÀN TOÀN TRÁCH NHIỆM VỀ MỌI HẬU QUẢ XẢY RA. TỰ LÀM TỰ CHỊU!

Mình không đảm bảo bất kỳ thông tin nào ở đây là chính xác, an toàn hay đúng đắn. Hãy cân nhắc kỹ.

Qidi Design không khuyến khích việc tự sửa đổi hệ thống sưởi buồng do những nguy cơ tiềm ẩn đối với người dùng không chuyên.

Đã cảnh báo rồi nhé, đừng để cháy nhà! Đừng trở thành nhân vật chính trong mấy vụ tai nạn đó!

…Mình nói thật đấy, hãy chắc chắn rằng bạn biết mình đang làm gì và việc lắp đặt của bạn an toàn cho chính bạn và gia đình!
