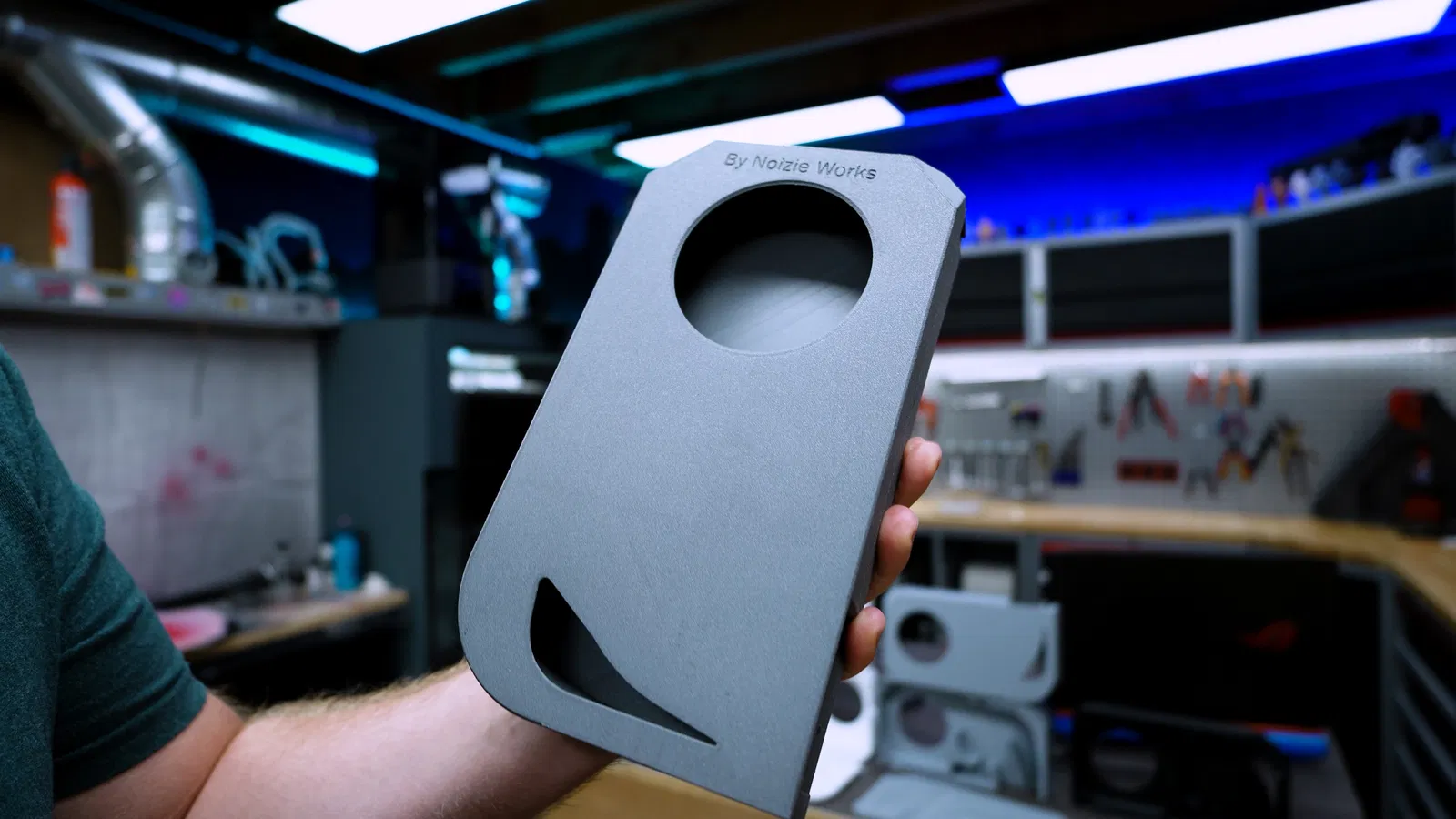

Thay thế vỏ bộ phận sưởi buồng in Qidi Plus 4

Bạn hãy tự cân nhắc khi thực hiện sửa chữa này!

Chỉ làm việc với bộ phận sưởi khi đã tắt nguồn và rút dây điện hoàn toàn.

Sử dụng nhựa in không phù hợp cho các dự án chịu nhiệt độ cao sẽ dẫn đến nguy cơ cháy nổ, hãy tự mình tìm hiểu kỹ.

TUYỆT ĐỐI KHÔNG DÙNG NHỰA CARBON FIBRE (CF)! CF có tính dẫn điện, trong khi bạn phải ép bộ phận sưởi AC đang có điện vào mẫu in, điều này có thể gây đoản mạch.

Các bộ phận cần được in bằng nhựa Glass filled nylon hoặc loại tốt hơn với tối thiểu 3 lớp tường (wall lines). Cần có support ở phần vỏ phía trước.

Nhựa đã sử dụng: Polymaker PolyMide PA6-GF

Sử dụng keo dán hoặc keo xịt tóc để tăng độ bám dính, phần mặt sau phẳng nên rất dễ bị cong vênh ở những lớp cuối. Hãy dùng một lớp brim lớn để giữ chặt vật in.

Các chi tiết này đã được ủ nhiệt (annealed) ở 80°C trong 6 giờ.

TUYỆT ĐỐI KHÔNG DÙNG NHỰA CARBON FIBRE! Chỉ dùng nhựa glass filled hoặc nhựa chịu nhiệt cao.

Điều chỉnh PWM, vì một số bộ sưởi có thông số vượt mức hoặc quá mạnh (gây nguy cơ cháy nổ). Hãy làm theo hướng dẫn.

Có thể tháo các bộ phận bằng cách tháo 1 vít ở trên và 2 vít ở mặt dưới máy in, vỏ máy được dán một phần bằng băng keo hai mặt. Chỉ cần kéo mạnh là ra.

Không cần tháo tấm ốp bên hông, mọi thứ đều vừa vặn giữa trục vít me (leadscrew) và ray trượt (linear rail).

Mọi thứ được bắt vít lại với nhau bằng vít gỗ thông thường, có thể khoan lỗ to hơn để vừa với loại vít bạn đang có.

Tôi đã điều chỉnh các lỗ phía dưới để vừa với vít tiêu chuẩn nhưng tôi nghĩ chúng vẫn hơi dài, tôi đã thay bằng vít gỗ thường và cắt ngắn cho đến khi vừa.

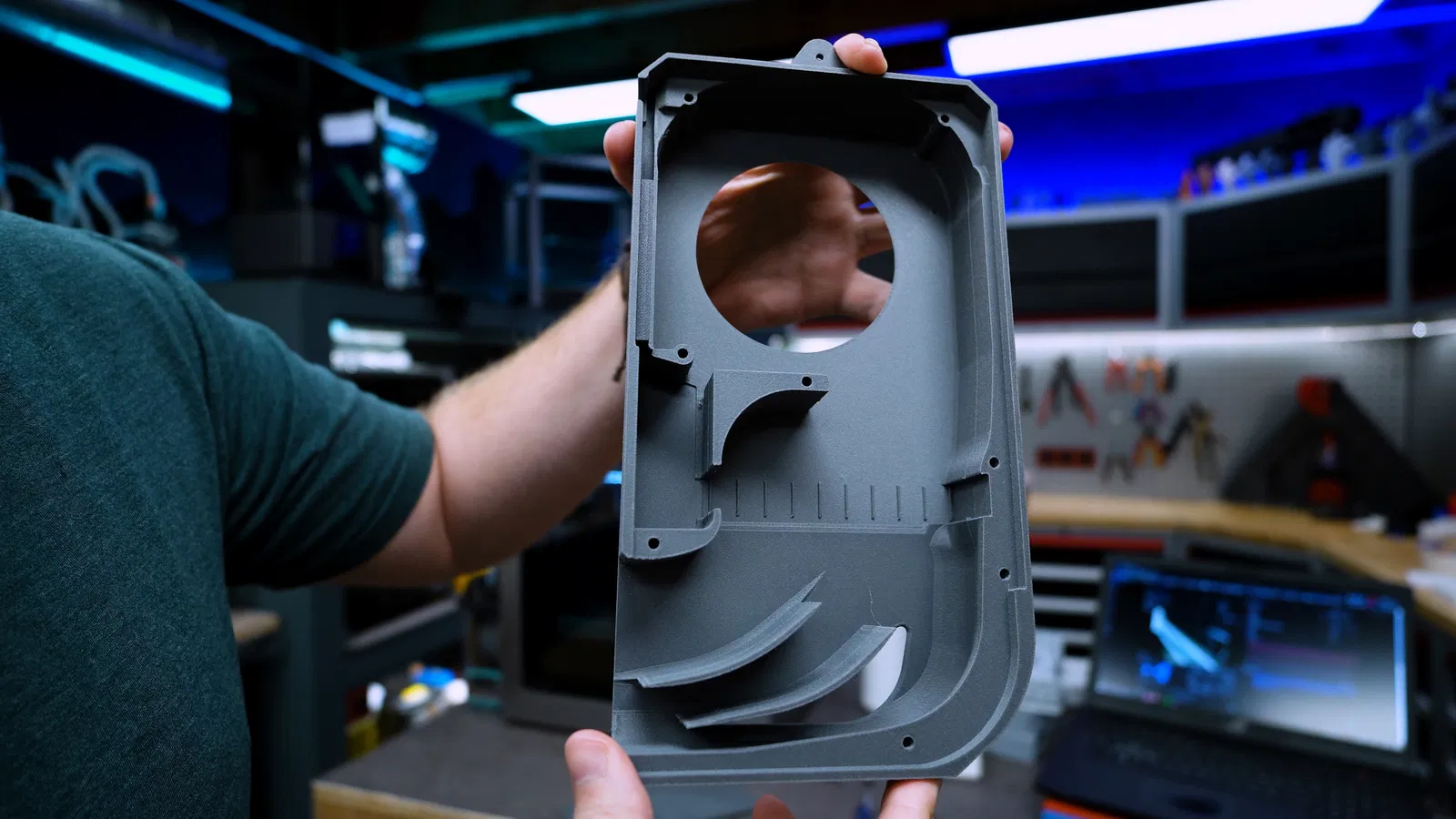

Phần vỏ được treo từ giá đỡ phía trên, có một khoảng hở 1,5 mm giữa vỏ và đáy bản in. Đừng vặn quá chặt (các vít phía dưới) nếu không bạn sẽ làm hỏng chi tiết, chúng chỉ có tác dụng chống rung lắc.

Bạn có thể dán băng keo hai mặt ở mặt sau giống như thiết kế gốc.

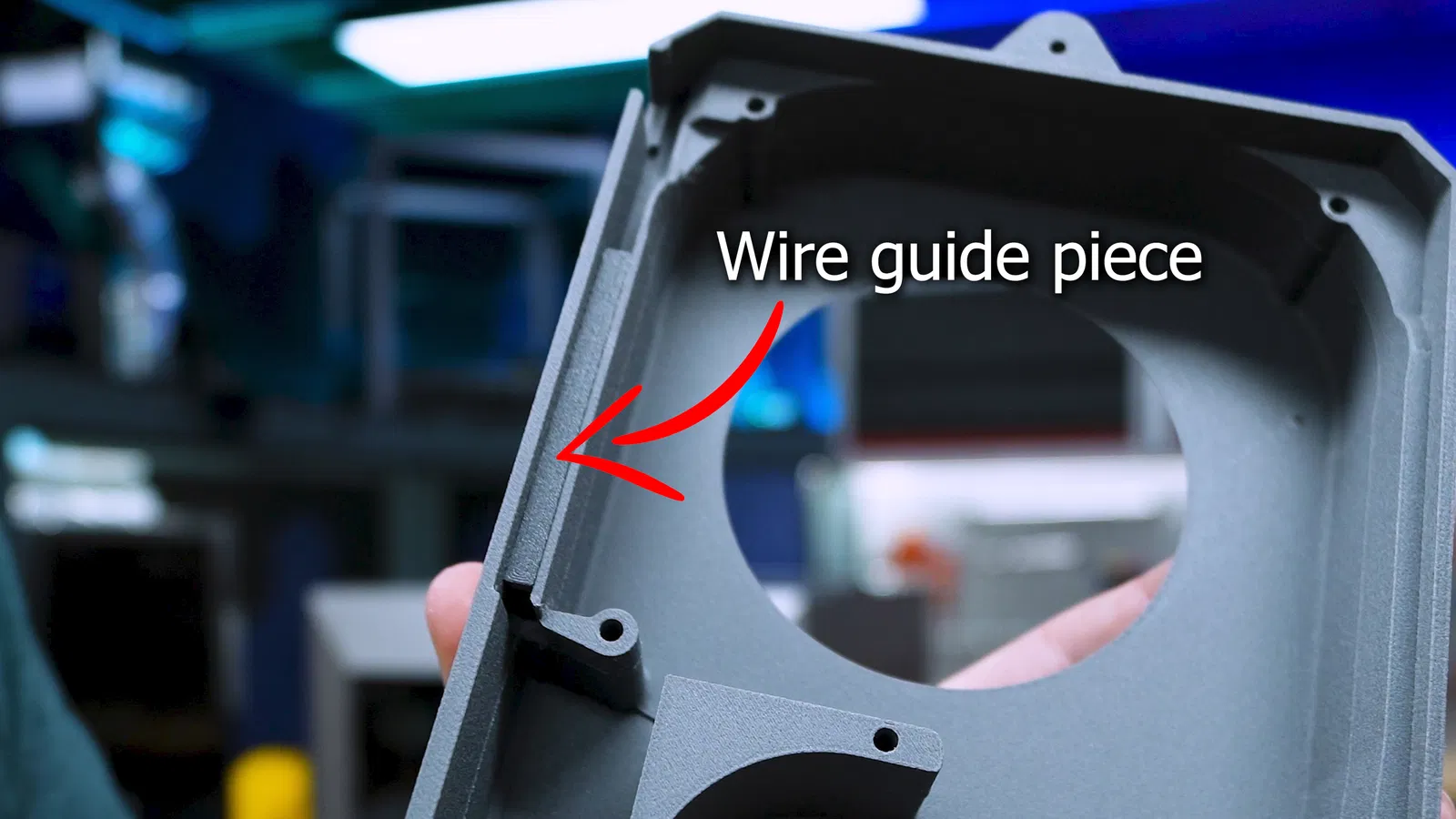

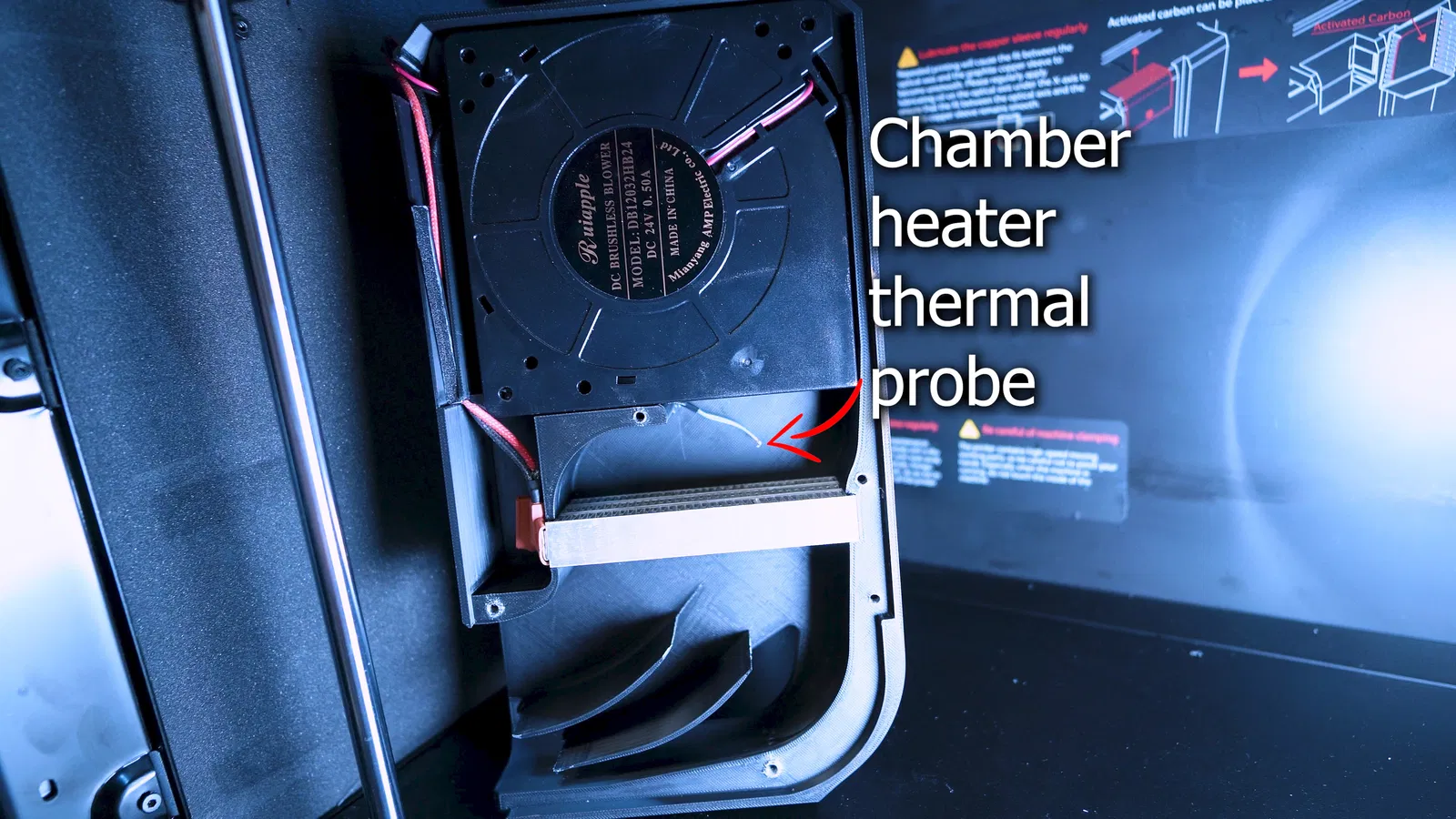

Dây cảm biến nhiệt của buồng sưởi cần được dẫn cùng với bộ phận làm nóng dưới miếng dẫn dây, sau đó vào khoang quạt sao cho nó nằm dưới quạt (có một khoảng trống ở đó) và treo gần bộ phận làm nóng PTC nhưng không được chạm vào.

Tôi đã làm một video về cách điều chỉnh PWM để công suất đạt gần 400W, các bộ sưởi này có thông số không đồng nhất nên hãy kiểm tra kỹ bằng hướng dẫn! Bạn sẽ cần một ổ cắm thông minh có chức năng đo công suất, loại này rất dễ tìm ở các cửa hàng yêu thích của bạn.

Các bộ phận đã được kiểm tra chịu tải lên đến 470W, bất kỳ mức nào trên 400W là không cần thiết.

Hướng dẫn:
