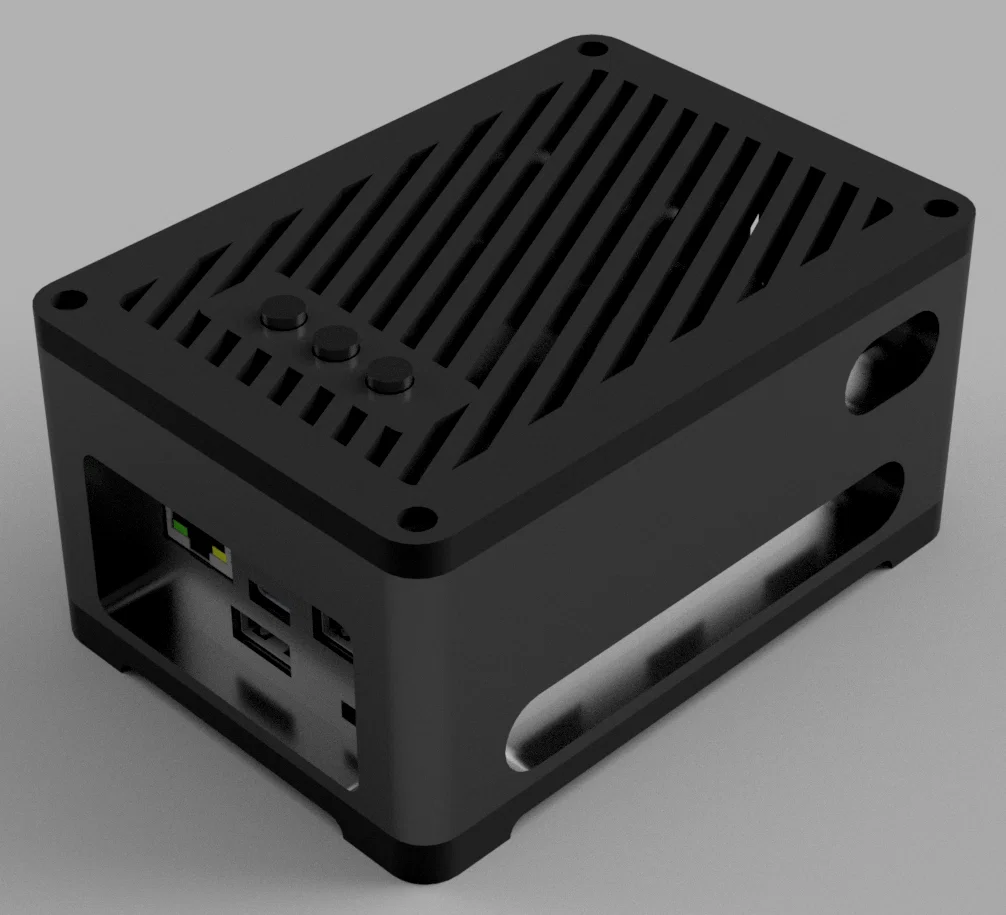

MiSTER Pi Taki Udon Mega Pack Case

LƯU Ý QUAN TRỌNG

Mình thấy nhiều bạn in mẫu này bị sai hướng. Các bạn vui lòng xem hình để biết cách đặt mẫu in chuẩn nhất nhé!

Linh kiện cần thiết

Để lắp ráp vỏ case, bạn cần chuẩn bị các loại ốc M3 đầu trụ (socket head) sau:

• M3x8, 4 cái:
  • Dùng để gắn MiSTER Pi vào mảnh đáy của case.
• M3x12, 10 cái:
  • Dùng cho các vị trí còn lại. Không nhất thiết phải đúng 12mm, chỉ cần đủ chiều dài để bắt ốc là được.

LƯU Ý:

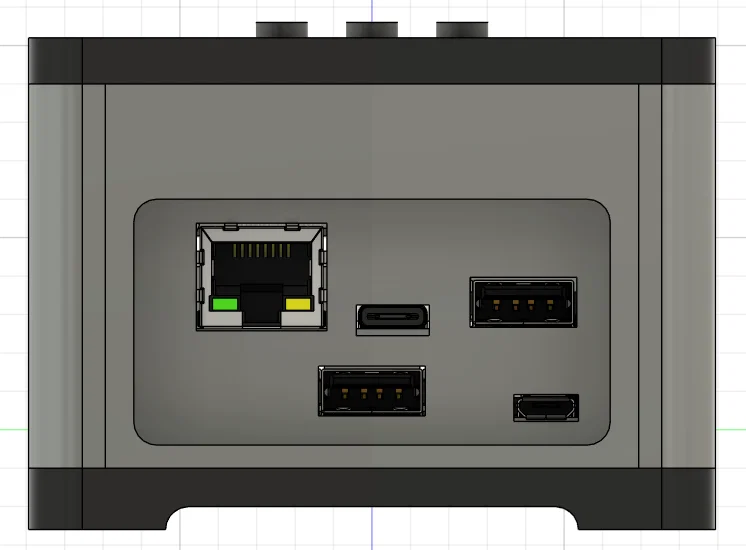

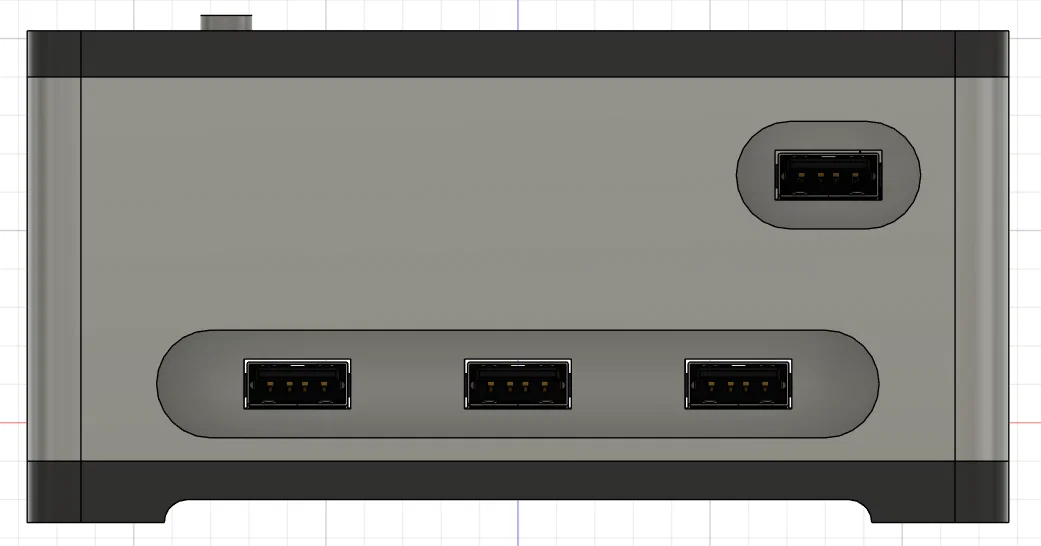

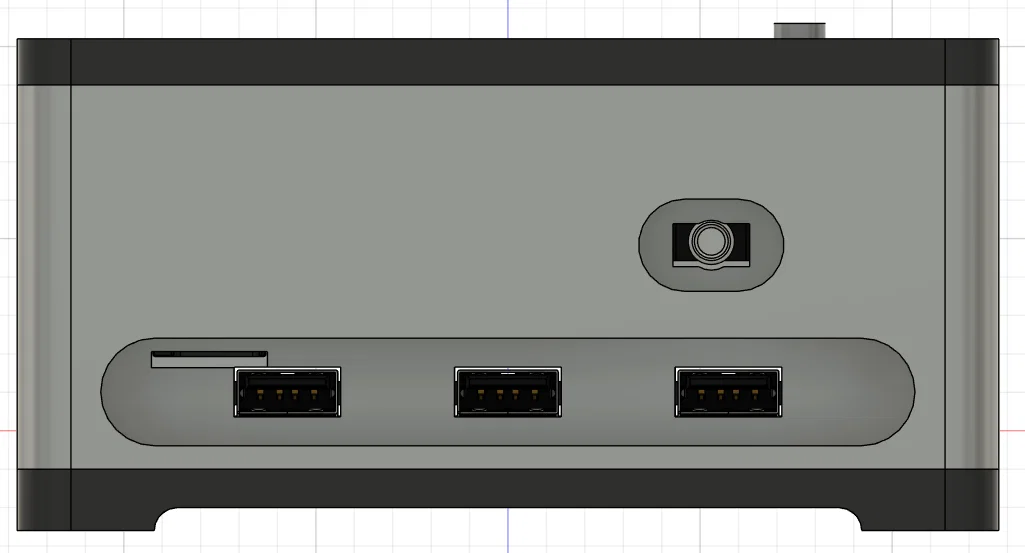

Đúng là nắp đậy sẽ che cổng USB-A của FPGA. Đây là chủ ý thiết kế, vì cổng này không nên sử dụng khi đã kết nối với board hub USB. Nếu bạn thắc mắc tại sao, hãy hỏi Taki Udon nhé.

Hướng dẫn in

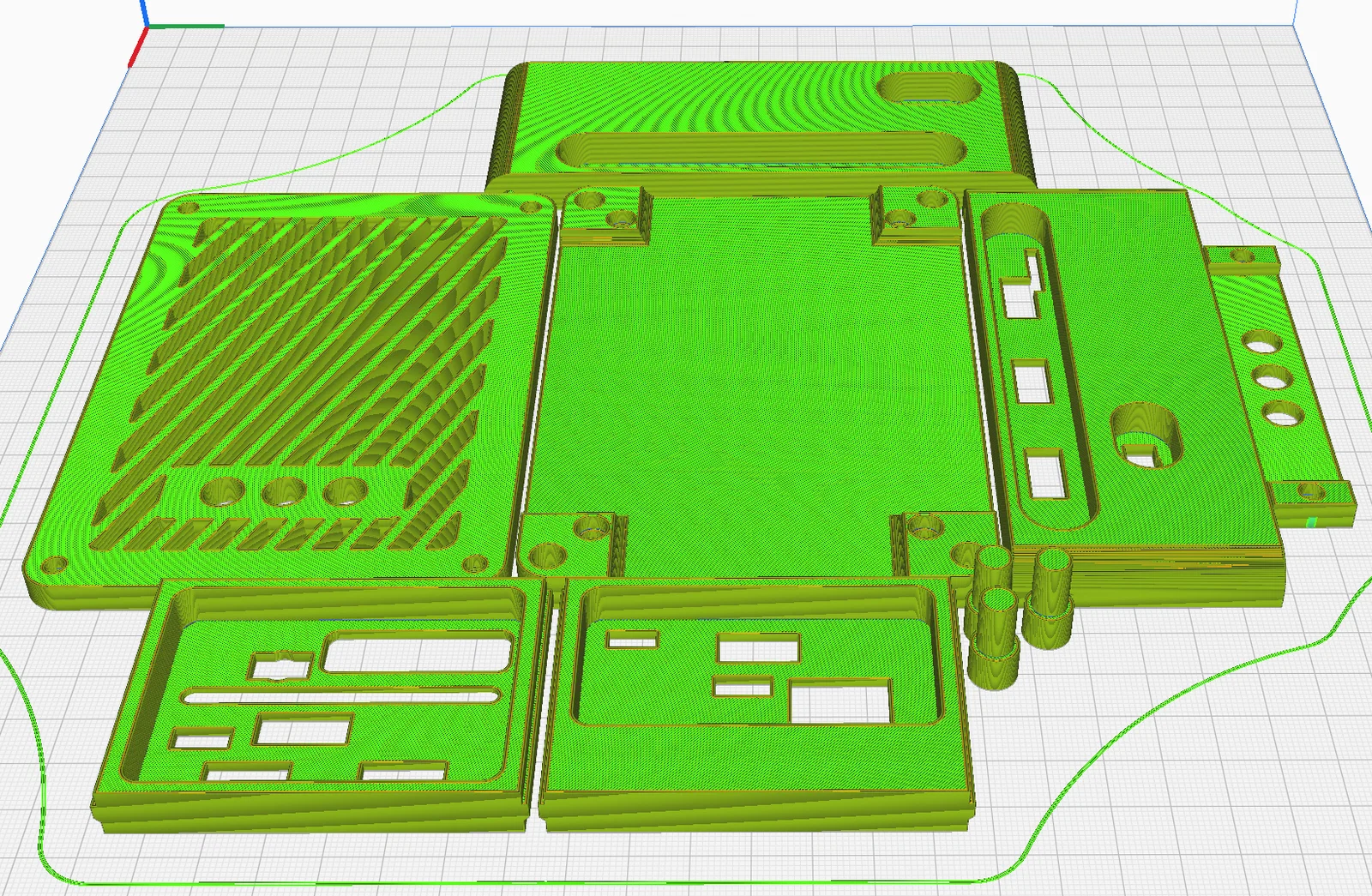

Tất cả các chi tiết khi đưa vào phần mềm slicer sẽ tự động nhận hướng in tối ưu (nếu không chắc chắn, bạn hãy xem hình minh họa). Bạn không cần dùng support nếu máy in của bạn bridge tốt. Bạn cũng đừng lo về các lỗ tròn hướng xuống dưới trên các mảnh bridge mặt trên/nút bấm, chúng đã được thiết kế để hỗ trợ bridge khi in. Nếu máy bạn bridge chưa tốt thì cứ dùng support thoải mái nhé.

Phần mặt trên được in với mặt top úp xuống bàn in để khi lắp ráp, bạn sẽ có bề mặt phẳng mịn. Nếu bàn in của bạn không cho bề mặt đẹp, bạn có thể lật ngược lại.

Lắp ráp

1. Lắp MiSTER Pi Mega Pack theo đúng video hướng dẫn của Taki Udon. Bước này rất quan trọng vì case yêu cầu các chân standoff nhỏ ở mặt dưới thiết bị.
2. Gắn MiSTER Pi vào mảnh đáy đã in bằng 4 ốc M3x8.
3. Gắn một tấm hông dài, cố định vào mảnh đáy bằng 2 ốc M3x12.
4. Lắp hai tấm hông ngắn vào. Các tấm này được cố định nhờ các gờ in 3D khớp vào tấm hông dài đã gắn ở bước trên.
5. Gắn tấm hông dài còn lại, cố định vào mảnh đáy bằng 2 ốc M3x12.
6. Với mảnh bridge cho nút bấm, hướng mặt phẳng lên trên rồi lắp 3 nút bấm từ dưới lên.
7. Đặt mảnh bridge và nút bấm lên trên các nút của MiSTER Pi, cố định bridge bằng 2 ốc M3x12.
8. Gắn mảnh mặt trên bằng 4 ốc M3x12.

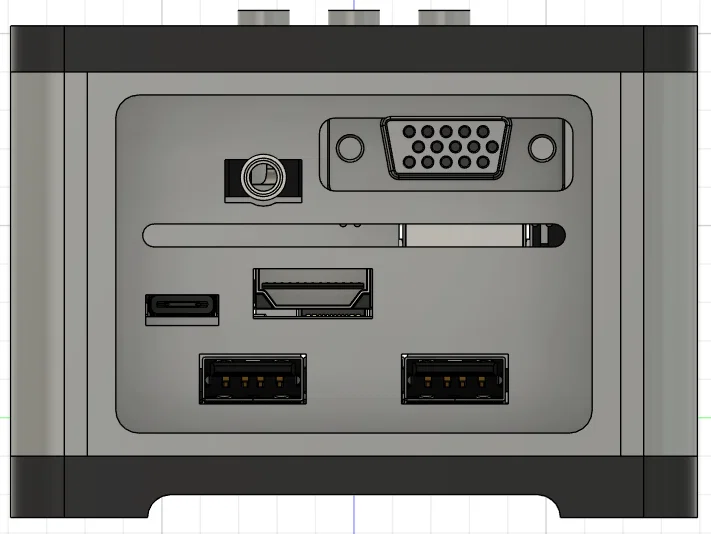

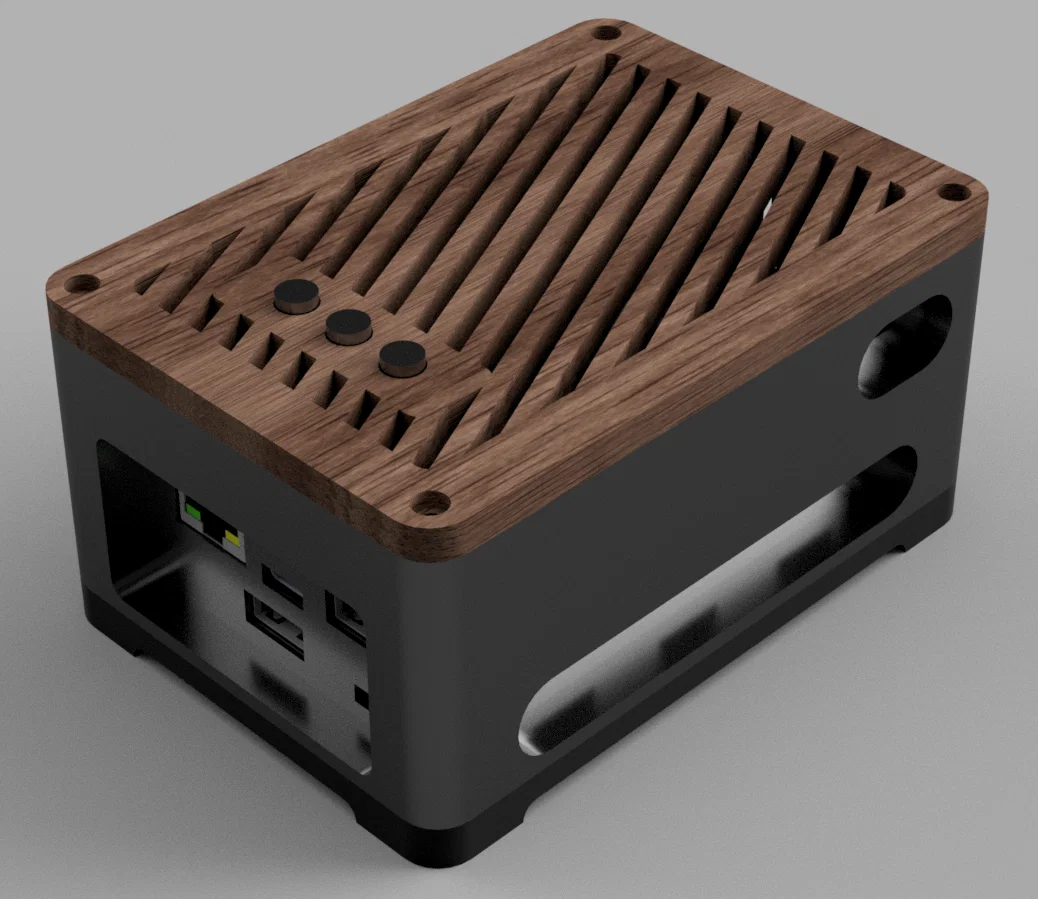

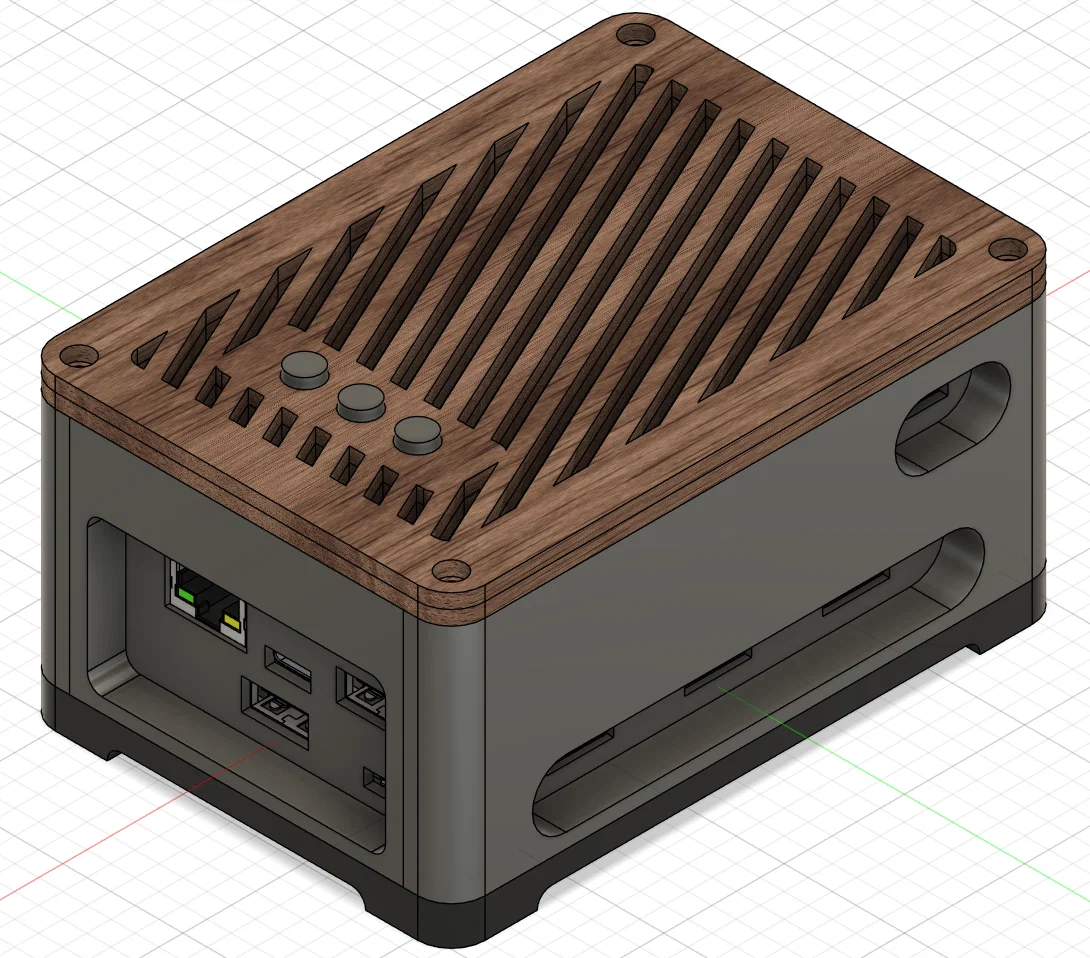

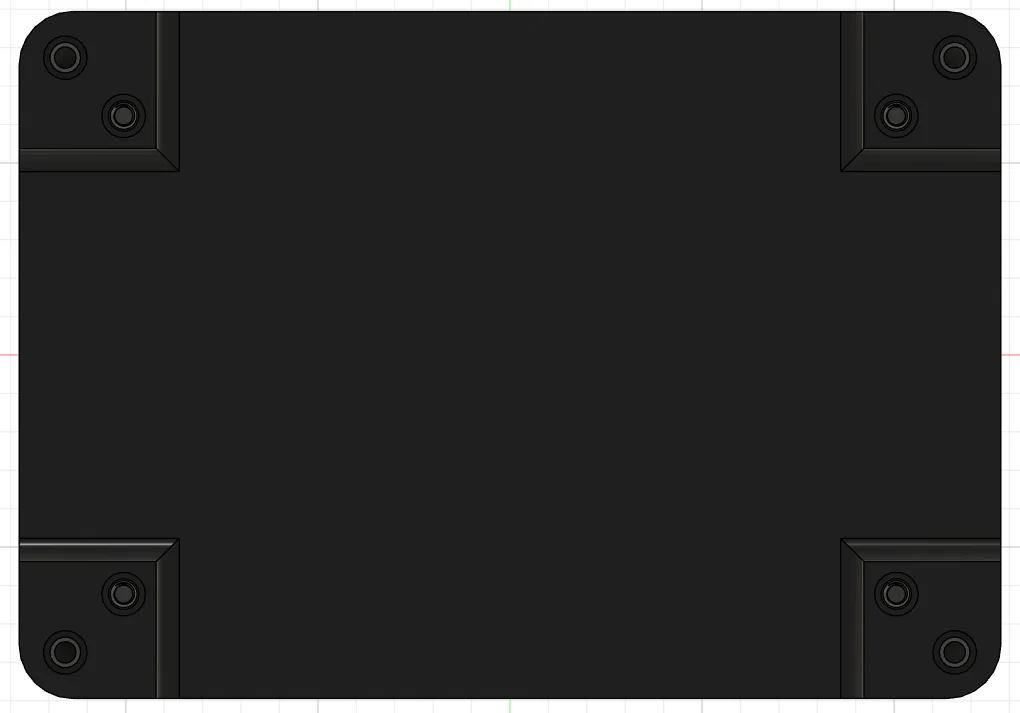

Nắp bằng gỗ / Acrylic

Có sẵn file DXF đính kèm cho những bạn muốn tạo nắp bằng gỗ hoặc acrylic bằng máy cắt laser. Bạn có thể nhập file này vào phần mềm cắt (như Lightburn). Để làm nắp gỗ, bạn cần làm như sau:

Làm lỗ âm cho đầu ốc

1. Chọn vật liệu dày khoảng 3mm.
2. Nhập file DXF vào phần mềm cắt.
3. Nhân đôi họa tiết để có hai bản trên màn hình.
4. Trên một bản, hãy bỏ đi các đường cắt lỗ lớn cho đầu ốc, chỉ giữ lại các lỗ nhỏ cho thân ốc đi qua.
5. Cắt các mảnh.

Lúc này bạn sẽ có hai mảnh, một mảnh có lỗ lớn ở góc và một mảnh có lỗ nhỏ. Sau đó, bạn chỉ cần canh chỉnh cẩn thận và dán chúng lại với nhau. Cách này giúp bạn có một tấm nắp cố định vào case mà đầu ốc được nằm âm bên dưới.

Để đầu ốc nổi / Dùng một mảnh duy nhất

Nếu bạn không muốn mất công dán ghép và không ngại đầu ốc nhô ra, chỉ cần cắt một mảnh duy nhất mà không cần khoét lỗ âm. Bạn có thể dùng ốc M3 đầu bằng (button head) hoặc vát mép lỗ để dùng loại ốc phù hợp.

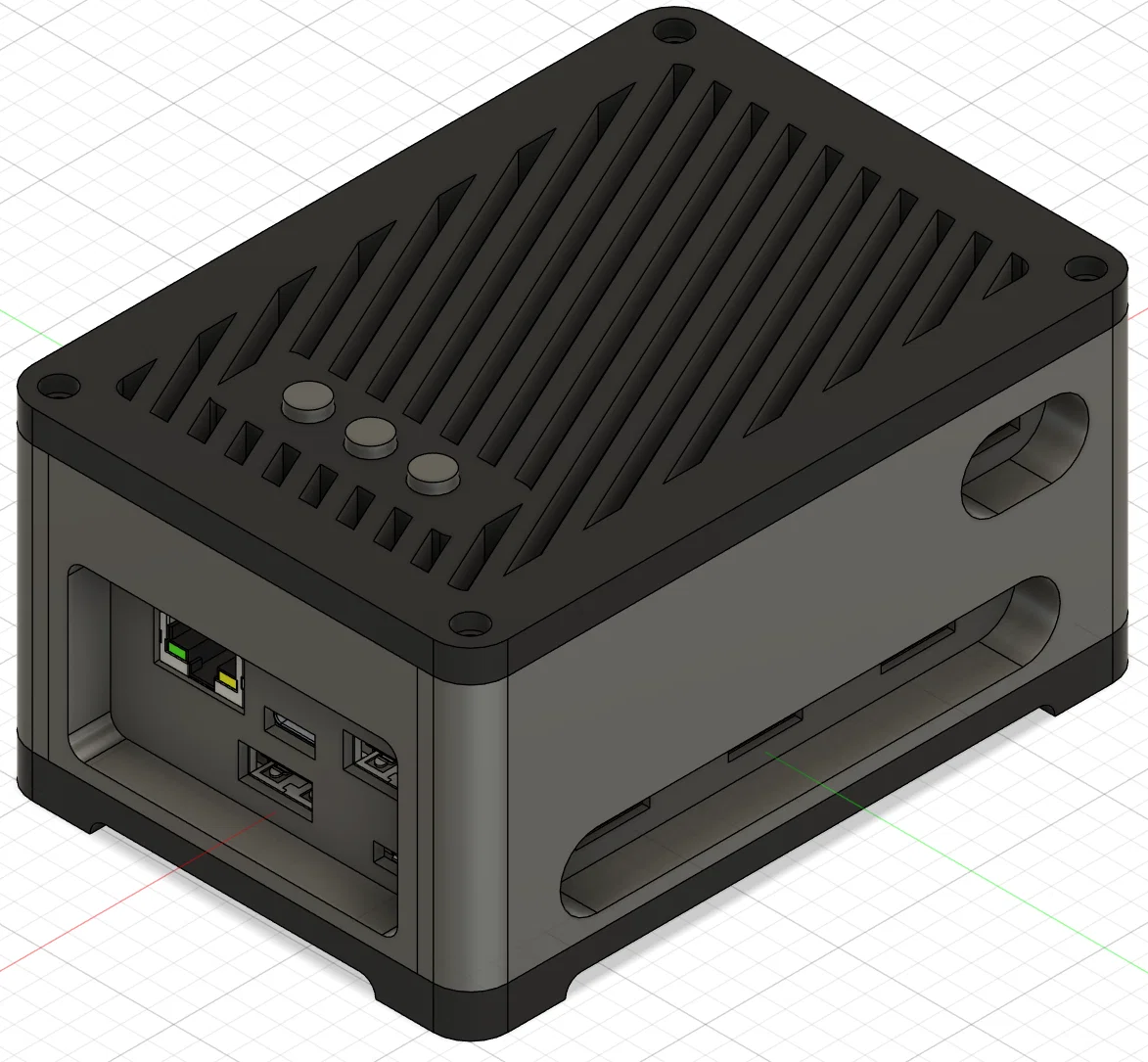

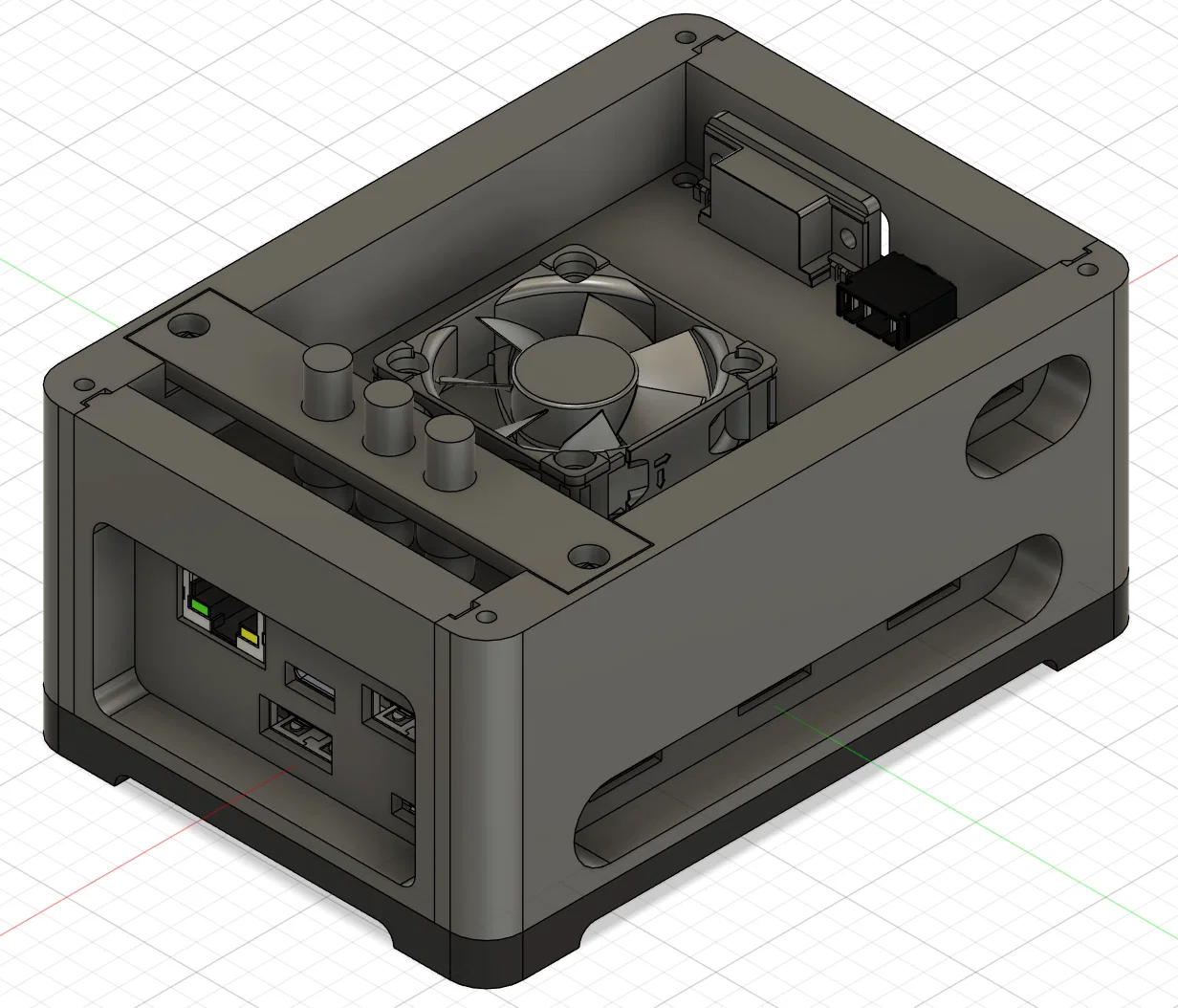

Case này được thiết kế như thế nào?

Tuy mình rất thích thiết kế của Taki Udon, nhưng một nửa công sức của dự án này là việc thiết kế lại MiSTER Pi khá chính xác trong Fusion 360 để làm khung cho case. Mình có đính kèm file lưu trữ Fusion 360, hy vọng nó sẽ giúp ích cho các bạn trong quá trình tự thiết kế các món đồ cho board mạch này.
