Prusa XL Fan Shroud - Chụp quạt tối ưu luồng khí cho Prusa XL

Remix từ Các bộ phận in 3D cho Original Prusa XL Tác giả F3D Team

Tác giả Livius_126985

Lượt tải: 959
Lượt thích: 213
Lượt coi: 5.557
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 3 file · 2,6 MB· 2,6 MB

File 3 2,6 MB

fan-shroud_lc3_1776374718.3mf3MF · 326,2 KB
fan-shroud-lc3_1776374719.stlSTL · 379,4 KB
fan-shroud_lc3_0.4n_0.2mm_PETG_MK4_43m_1776374720.gcodeGCODE · 1,9 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #303449
Danh mục: Máy In 3D
Ngày đăng: 17/04/2026
Giấy phép: GPL v2.0 — Giấy phép Công cộng GNU
Thẻ: fan
xl
shroud

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

Thiết kế này đã được thay thế bằng phiên bản mới tại đây.

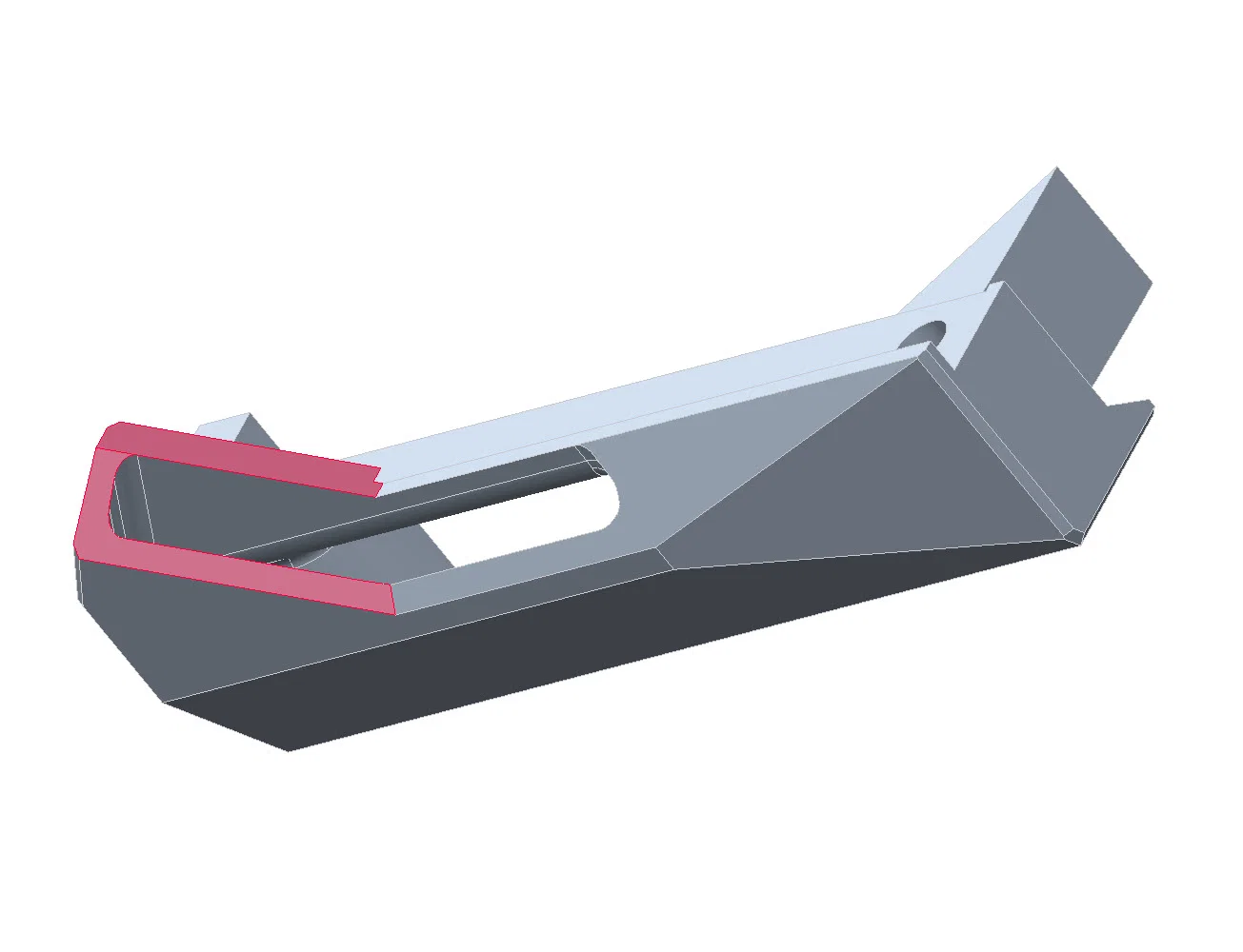

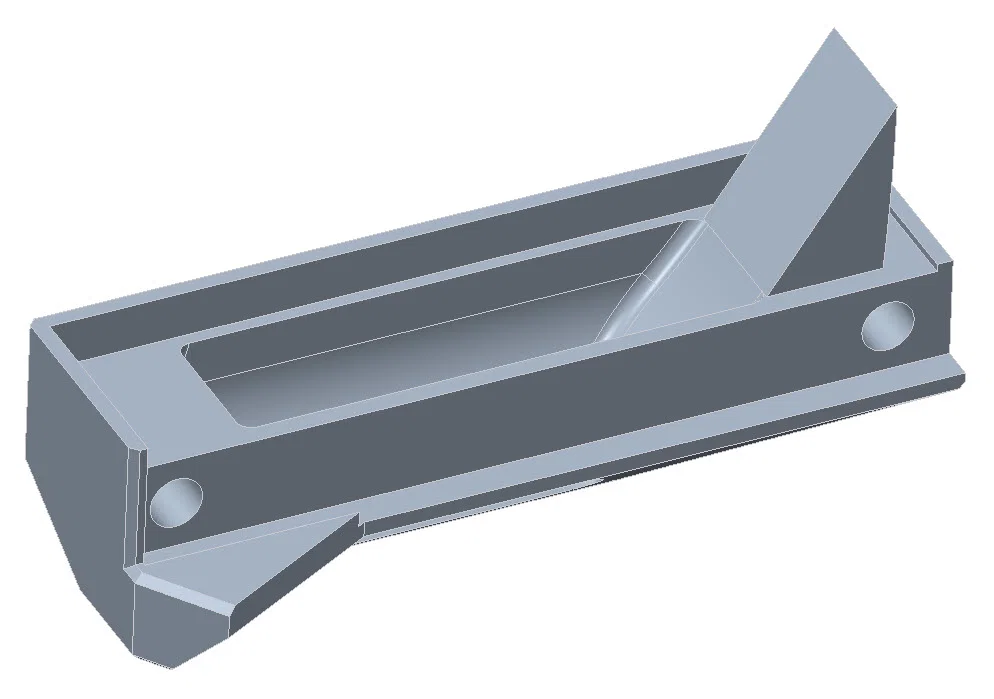

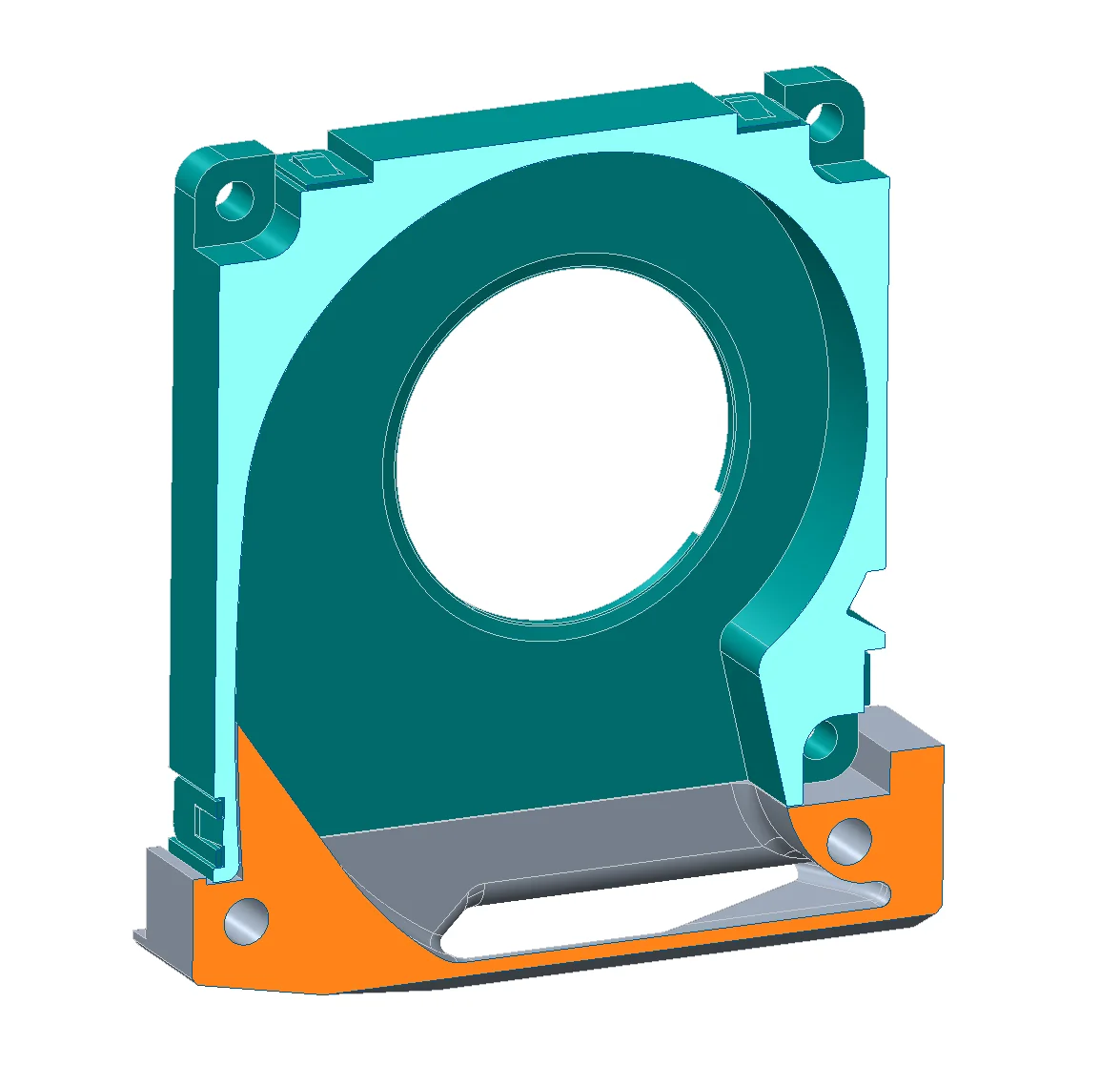

Tôi đã thiết kế lại phần chụp quạt (fan shroud) để tập trung và kéo dài luồng khí thổi trực tiếp vào phía trước đầu phun (nozzle). Phần chụp được thiết kế vươn sâu vào bên trong quạt để cải thiện đường dẫn khí ra cửa thoát.

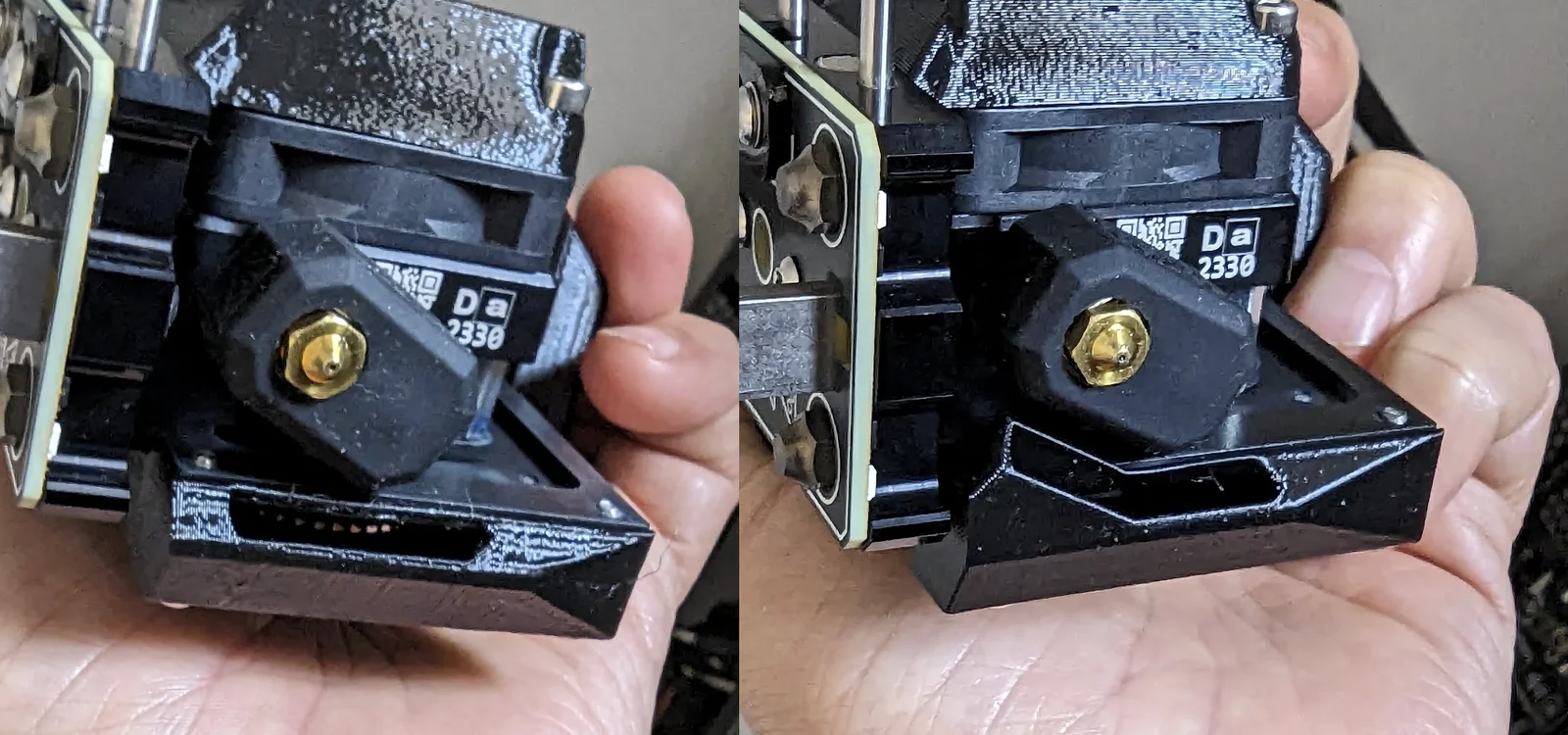

Dưới đây là hình ảnh so sánh giữa phiên bản cũ và mới:

Mẫu này in rất nhanh và dễ lắp đặt. Bạn bắt buộc phải in bằng nozzle 0.4mm. Độ dày thành tường đã được tinh chỉnh để tối ưu cho thông số single perimeter.

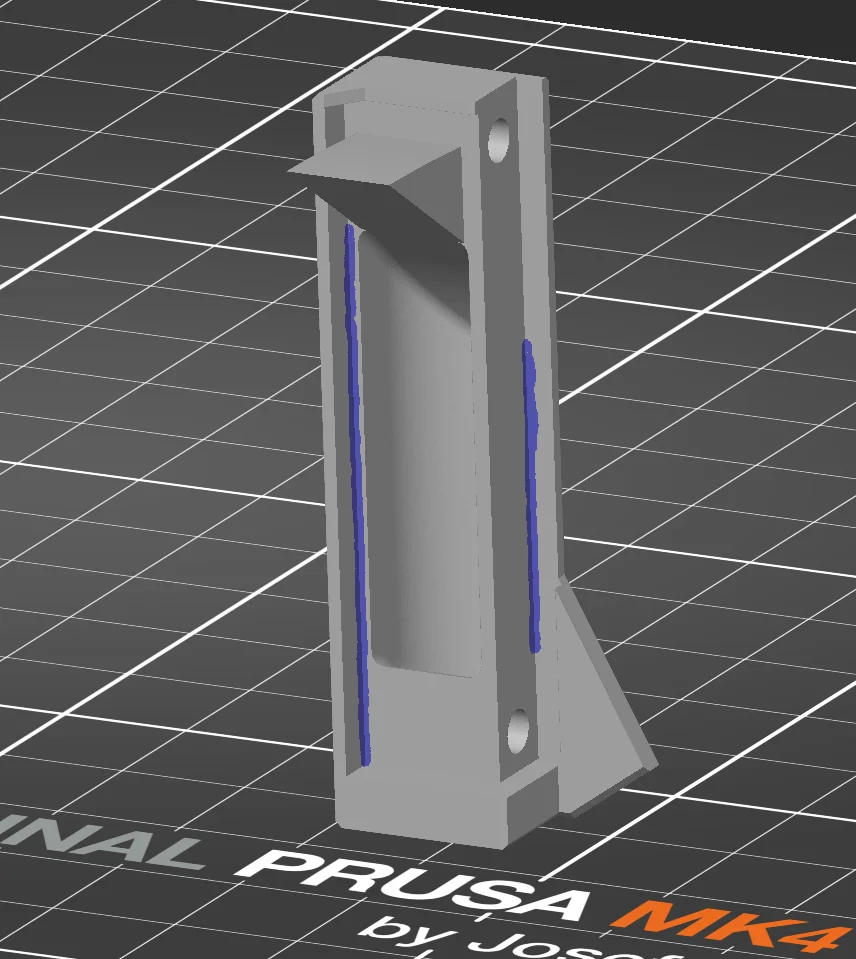

Tôi cũng gợi ý các bạn nên sơn (paint) các đường seam cho phù hợp. Các đường seam đã được cấu hình sẵn trong file 3MF và cả file gcode.

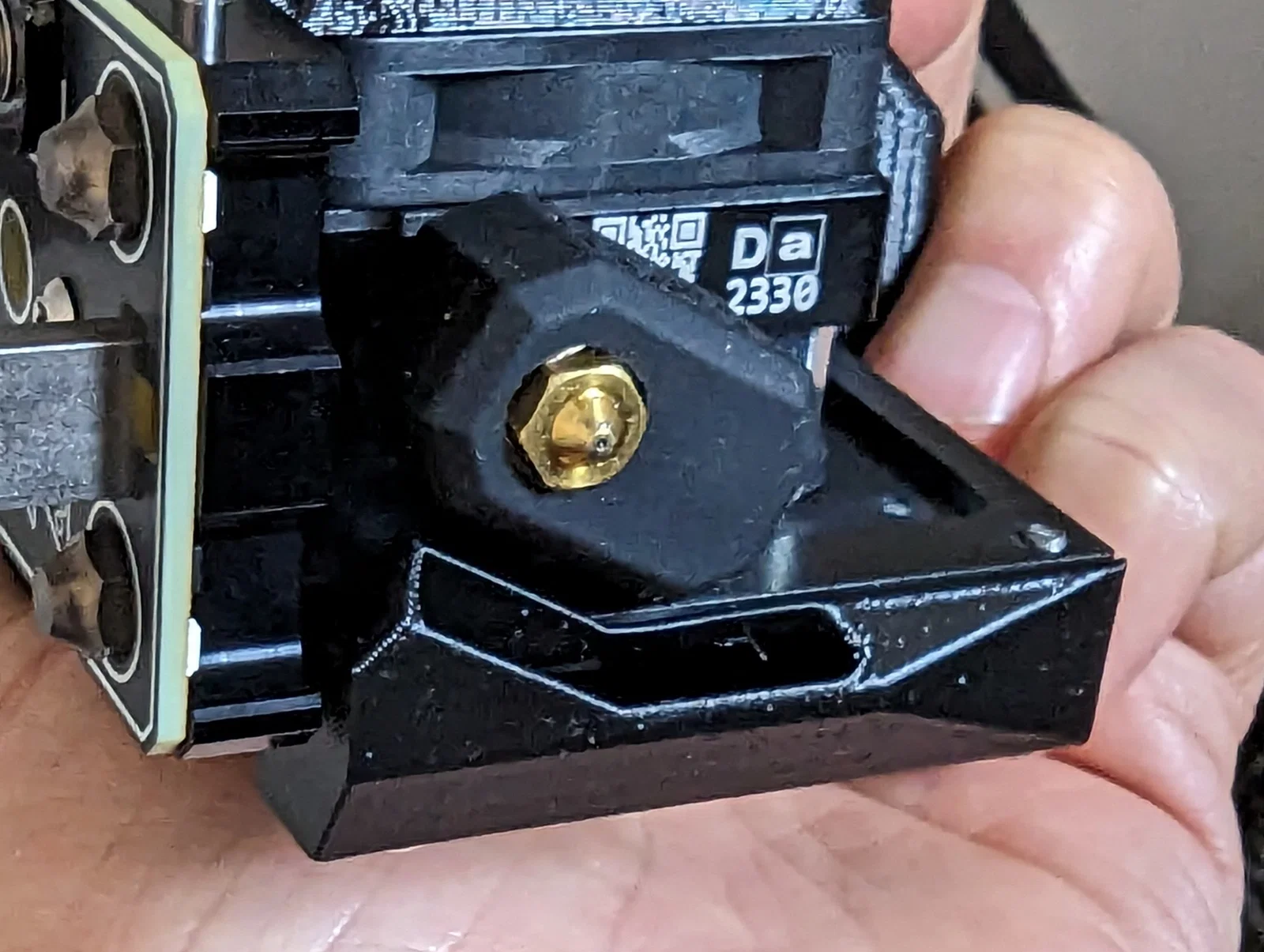

Với máy của tôi thì chụp quạt lắp vào rất vừa vặn, nằm gọn bên trong quạt và trên bộ đùn. Nó cũng nhô ra phía trước quạt một chút. Nếu các bạn gặp vấn đề gì về độ vừa vặn khi lắp đặt, cứ cho tôi biết nhé, tôi sẽ cập nhật lại sau.
