XL Fan Shroud 360° - Ống dẫn gió tản nhiệt đều 360 độ

Dựa trên phản hồi từ người dùng và ngay cả từ phía Prusa, mình nhận thấy mẫu trước đây của mình vẫn còn điểm để cải thiện. Lấy cảm hứng từ thiết kế của MK4S, mình đã trải qua nhiều lần thử nghiệm để tối ưu hóa luồng khí thổi đều quanh vòi phun, dù rằng bằng mắt thường thì rất khó thấy được sự khác biệt.

Mình chỉ có thể nhận ra những cải tiến về khả năng làm mát khi soi dưới kính hiển vi.

Với lưu lượng gió hiện có, mục tiêu của mình là phân bổ khí thật đều quanh đầu phun. Cách tốt nhất để kiểm tra các phiên bản là thông qua bài kiểm tra "pin support challenge" (tại đây). Kết quả cải thiện luồng khí tỏa đều là rất đáng kể.

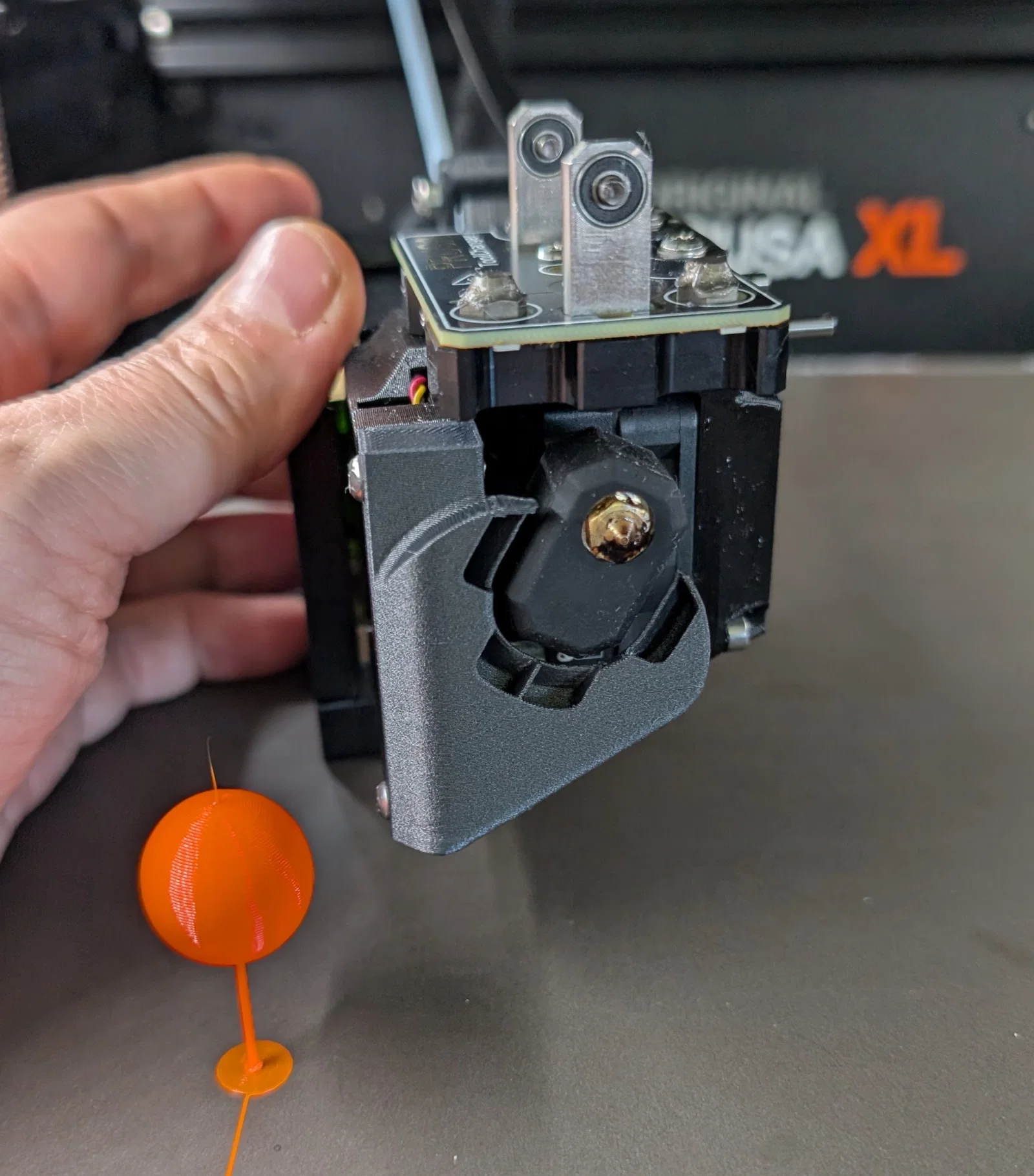

của mình và ống dẫn khí zin của Prusa thường cho ra hình vòm bị lệch ở bên phải. Sau nhiều lần chỉnh sửa, phiên bản mới này cho kết quả in khá cân xứng (như hình mẫu màu cam).

Đây là so sánh từ góc nhìn bên hông.

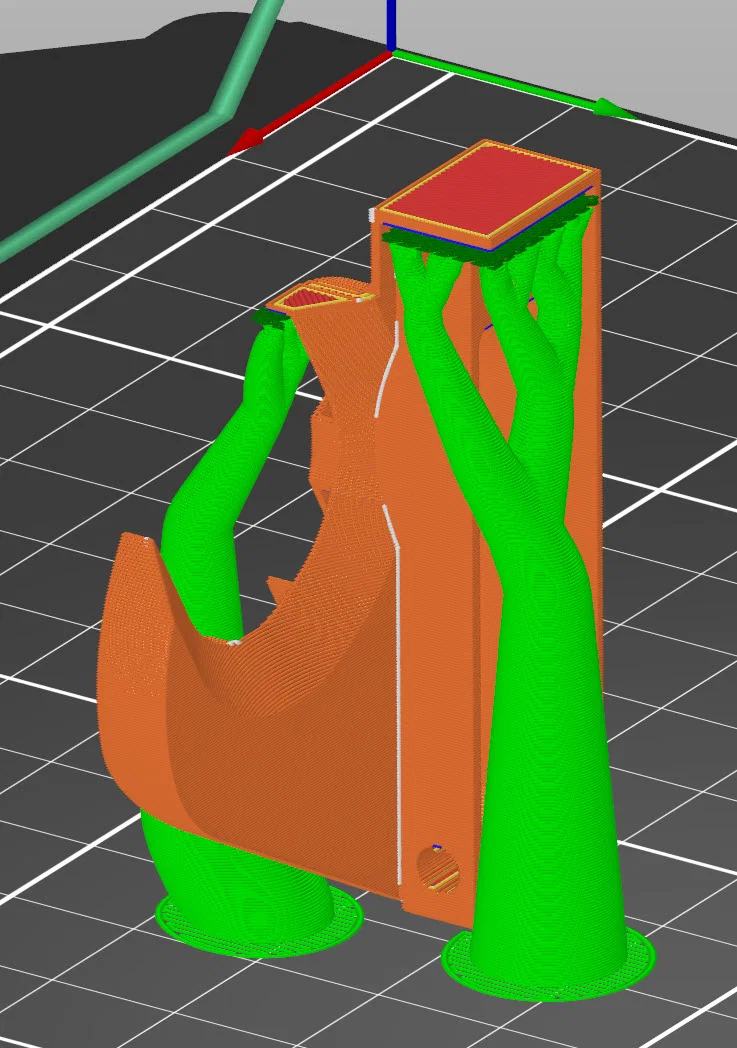

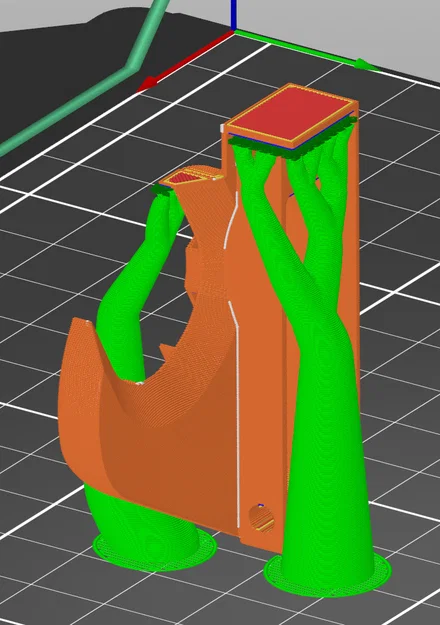

Mẫu này khá dễ in. Bạn cần dùng vòi phun 0.4mm với chiều cao lớp in 0.2mm (chế độ structural) để đạt kết quả tốt nhất. Mình đặc biệt khuyến khích sử dụng support và kiểm soát seam (đường nối) như đã thiết lập trong file 3MF. Hướng đặt trên bàn in cũng rất quan trọng vì phần mềm slicer sẽ dựa vào đó để xác định vị trí đặt seam. Hãy đảm bảo rằng ống dẫn khí được slice với hai perimeters như hình dưới đây.

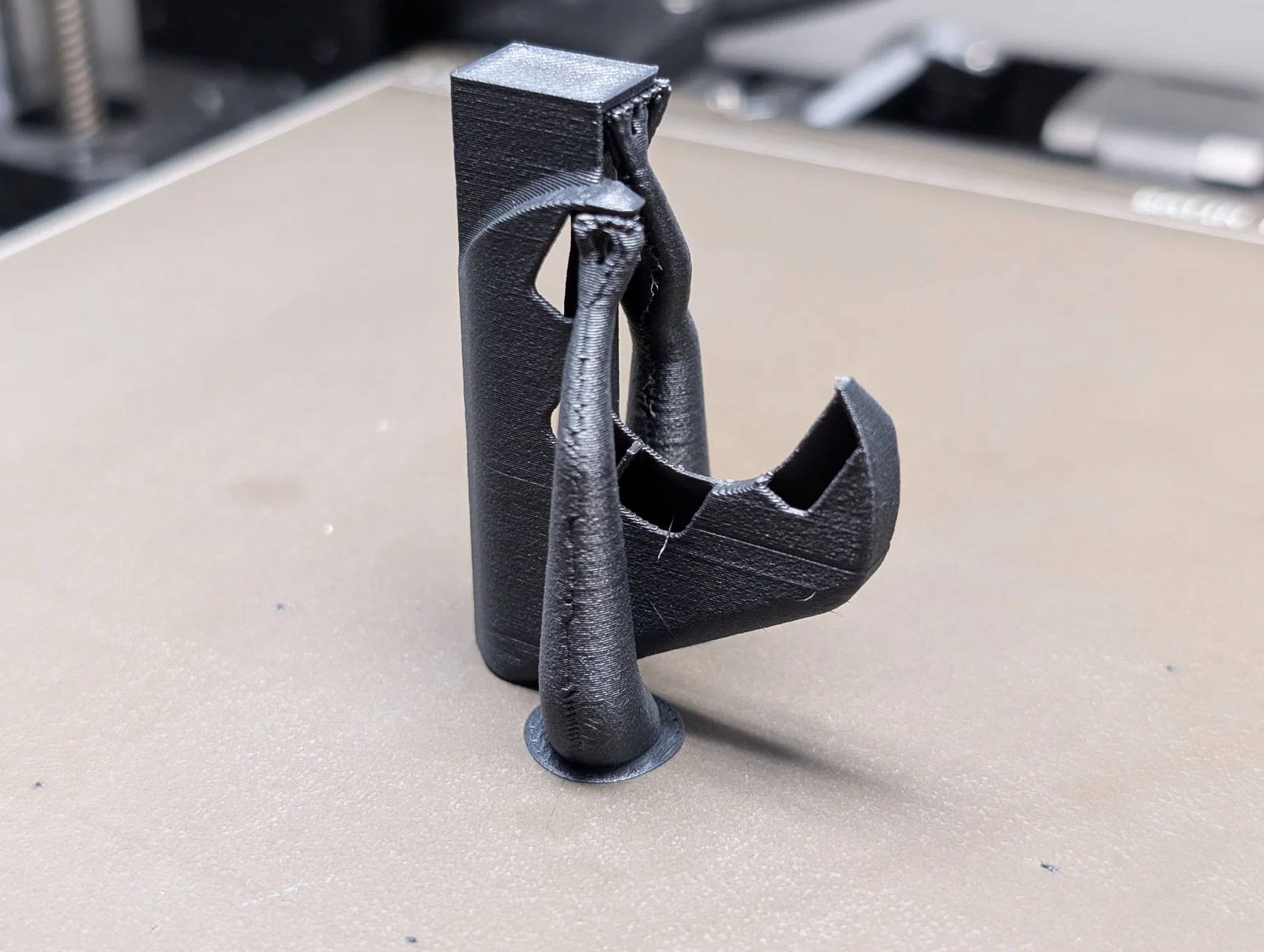

Mình in bằng nhựa PC-CF trên máy MK4. Phần support được tách ra rất dễ dàng.

Mình khuyến khích bạn hãy thử in các mẫu kiểm tra khả năng chịu tải để thấy được sự vượt trội so với ống dẫn khí mặc định. Hiệu ứng luồng khí tập trung theo hướng của ống dẫn zin gây ra hiện tượng cong vênh trên mẫu in màu xám ở ảnh trên. Tuy nhiên, hãy nhớ rằng đặc tính đó đôi khi vẫn có lợi cho một số hình dạng in đặc thù.
