Tấm Plate Trên và Dưới cho SplitKB Aurora Sofle v2

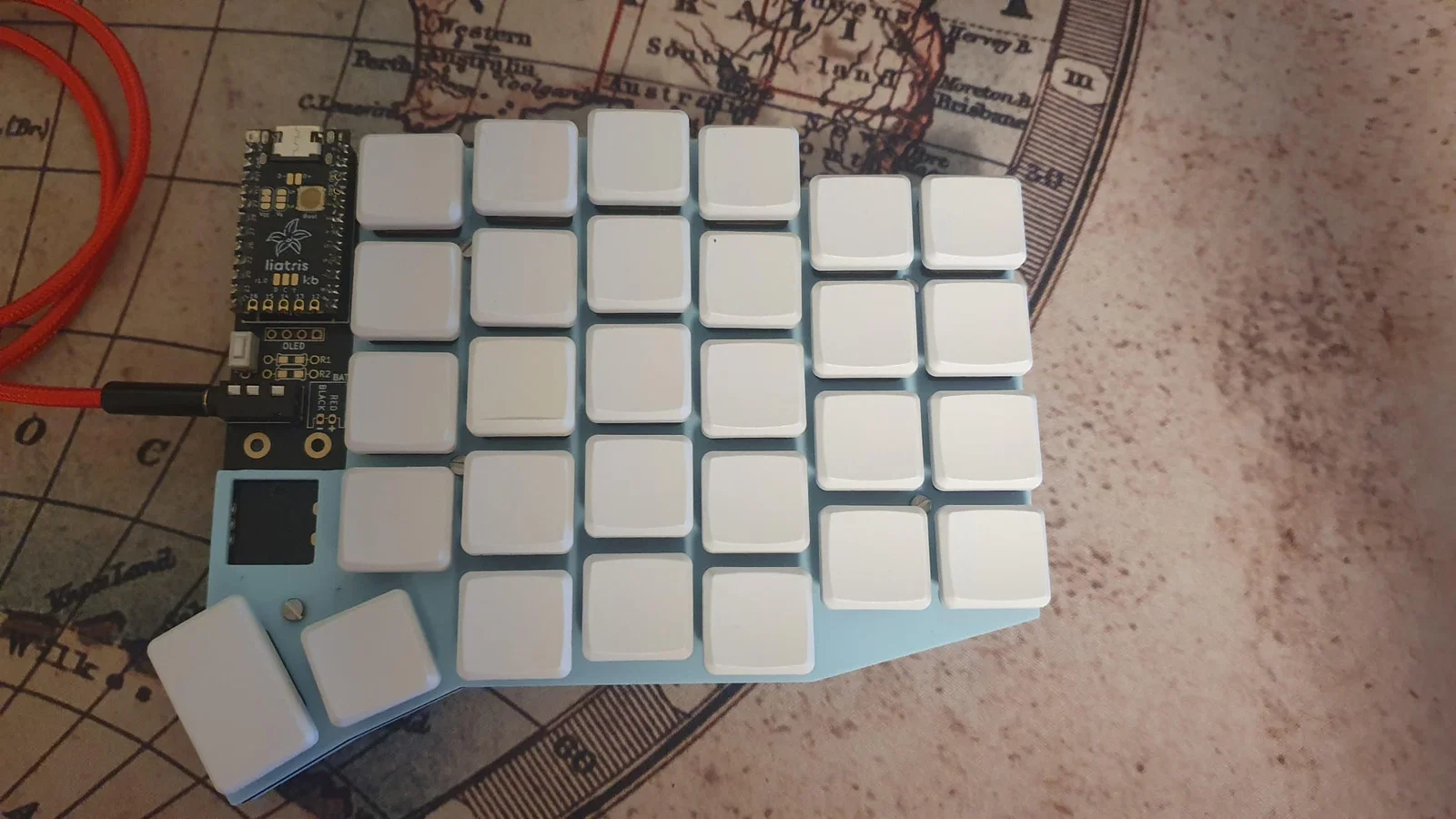

Đây là file thiết kế Fusion360 của mình cho mẫu SplitKB Sofle v2 (dùng cho switch Kailh Low Profile Choc/hot-swap), thiết kế khá đơn giản với chỉ phần tấm plate trên và dưới. Nhờ vậy mà bạn có thể dễ dàng chỉnh sửa và tùy biến! Mình có đính kèm vài hình ảnh kết quả thực tế để mọi người tham khảo.

Một vài lưu ý nhỏ:

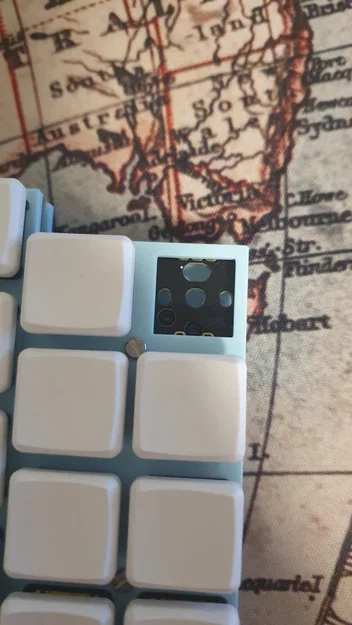

• Mình không chắc phần lỗ cho rotary encoder có hoạt động tốt không vì hiện tại mình chưa có linh kiện này. Có thể bạn sẽ cần chỉnh sửa thêm ở phần đó!

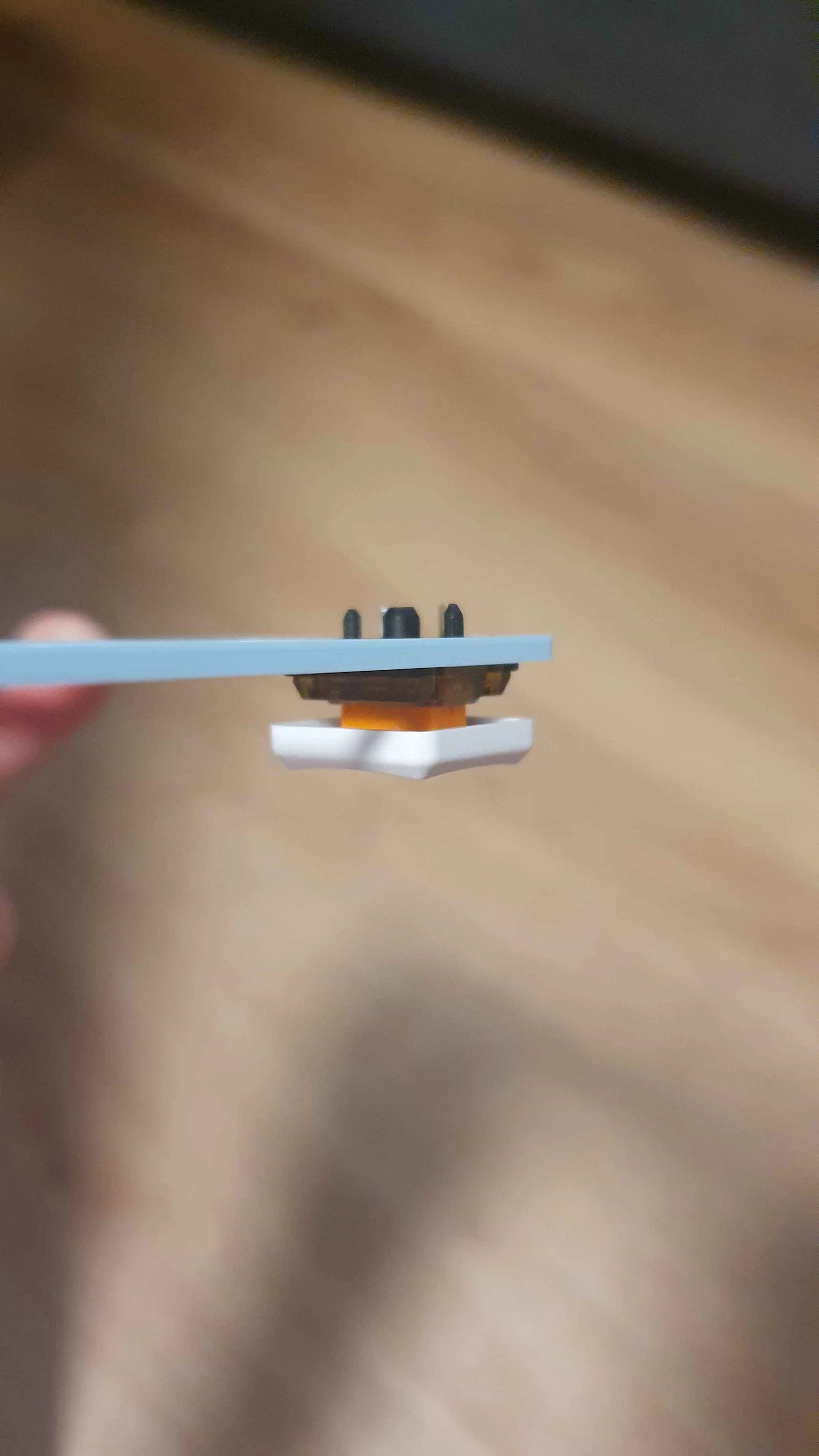

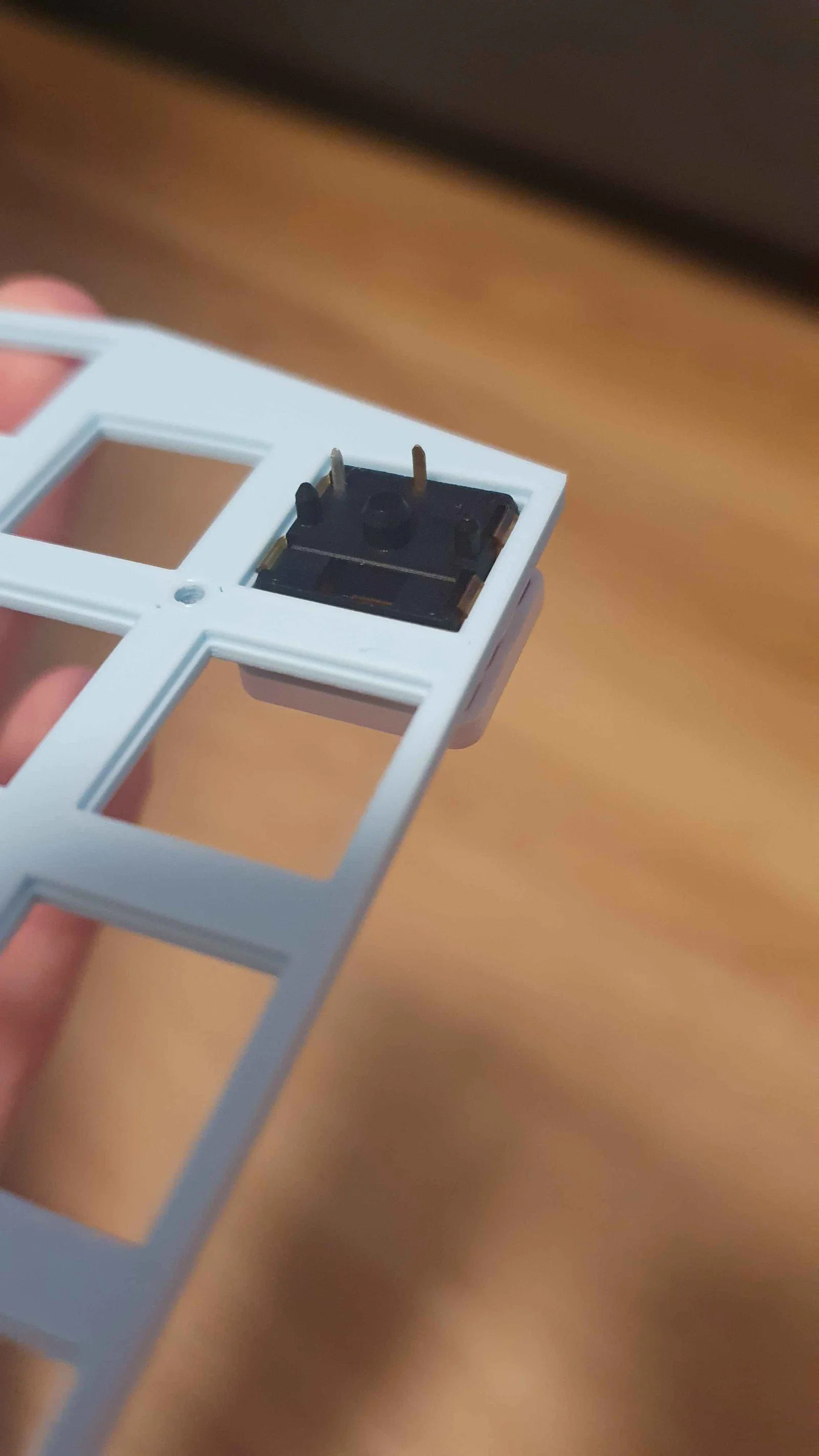

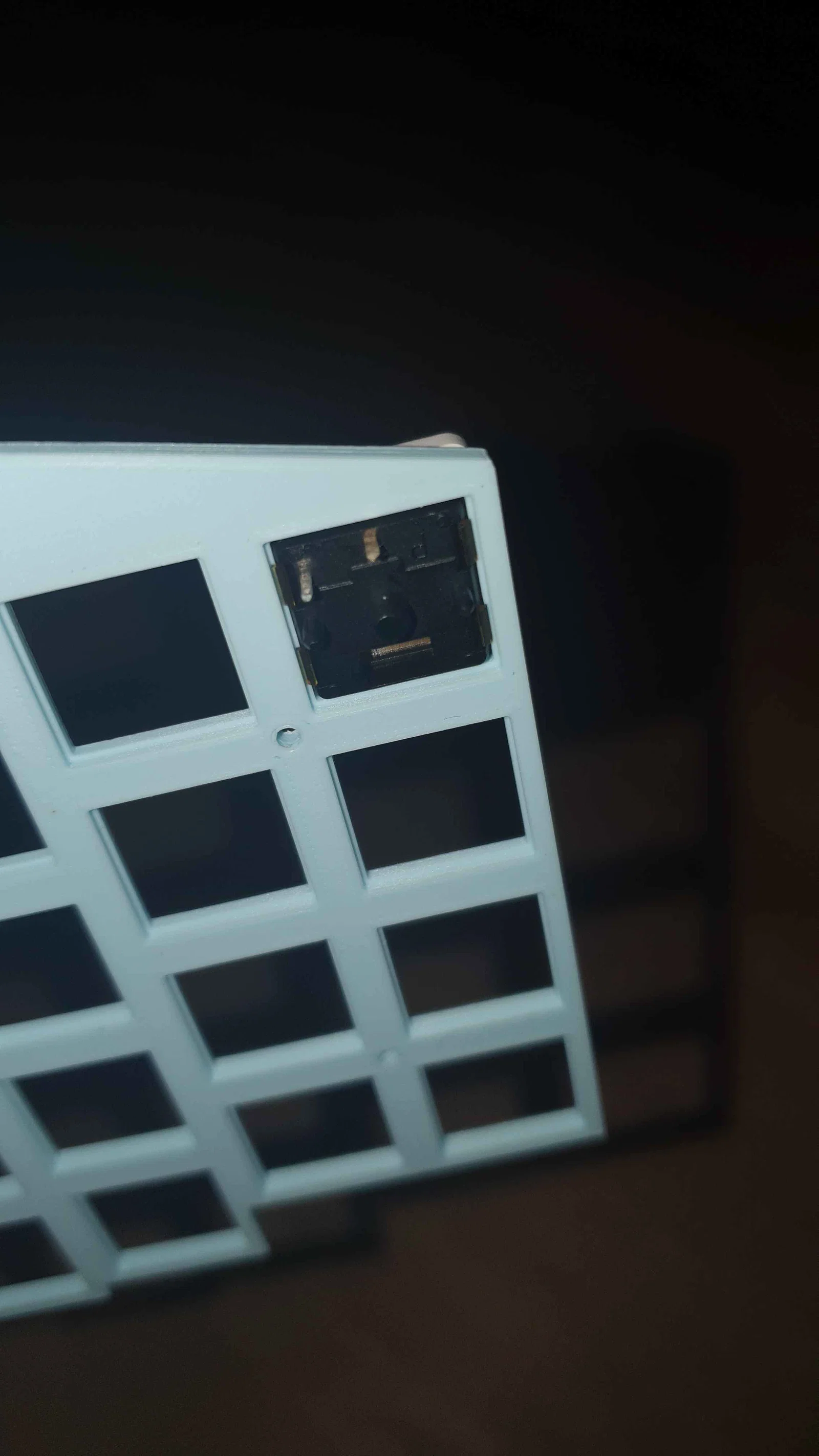

• Tấm plate trên dày 2.20mm với phần gờ 1.3mm để giữ switch low choc (có lẽ 1.2mm sẽ tốt hơn, nhưng hiện tại dùng 1.3mm vẫn ổn, không bị rung lắc hay kêu lạch cạch).

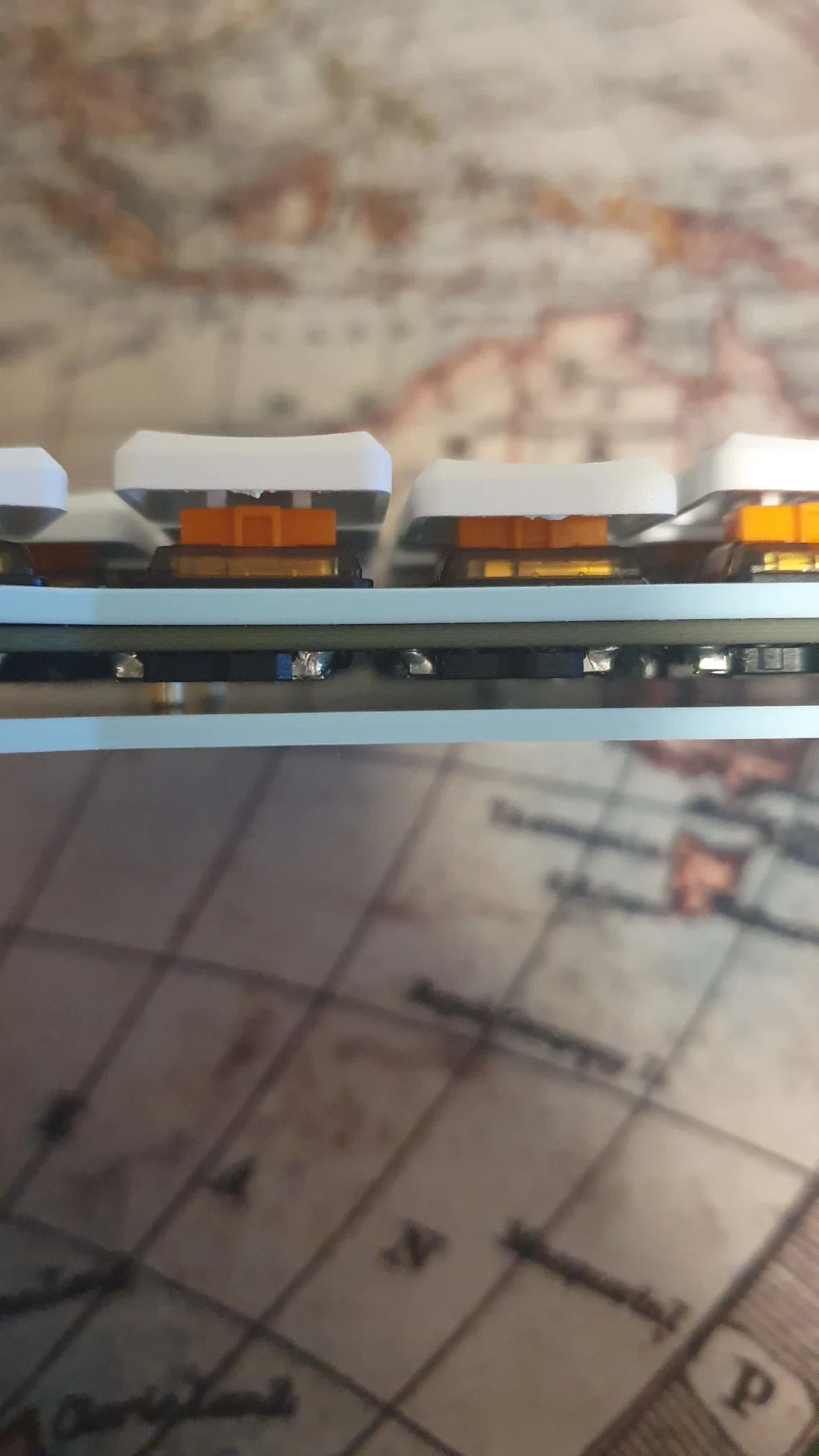

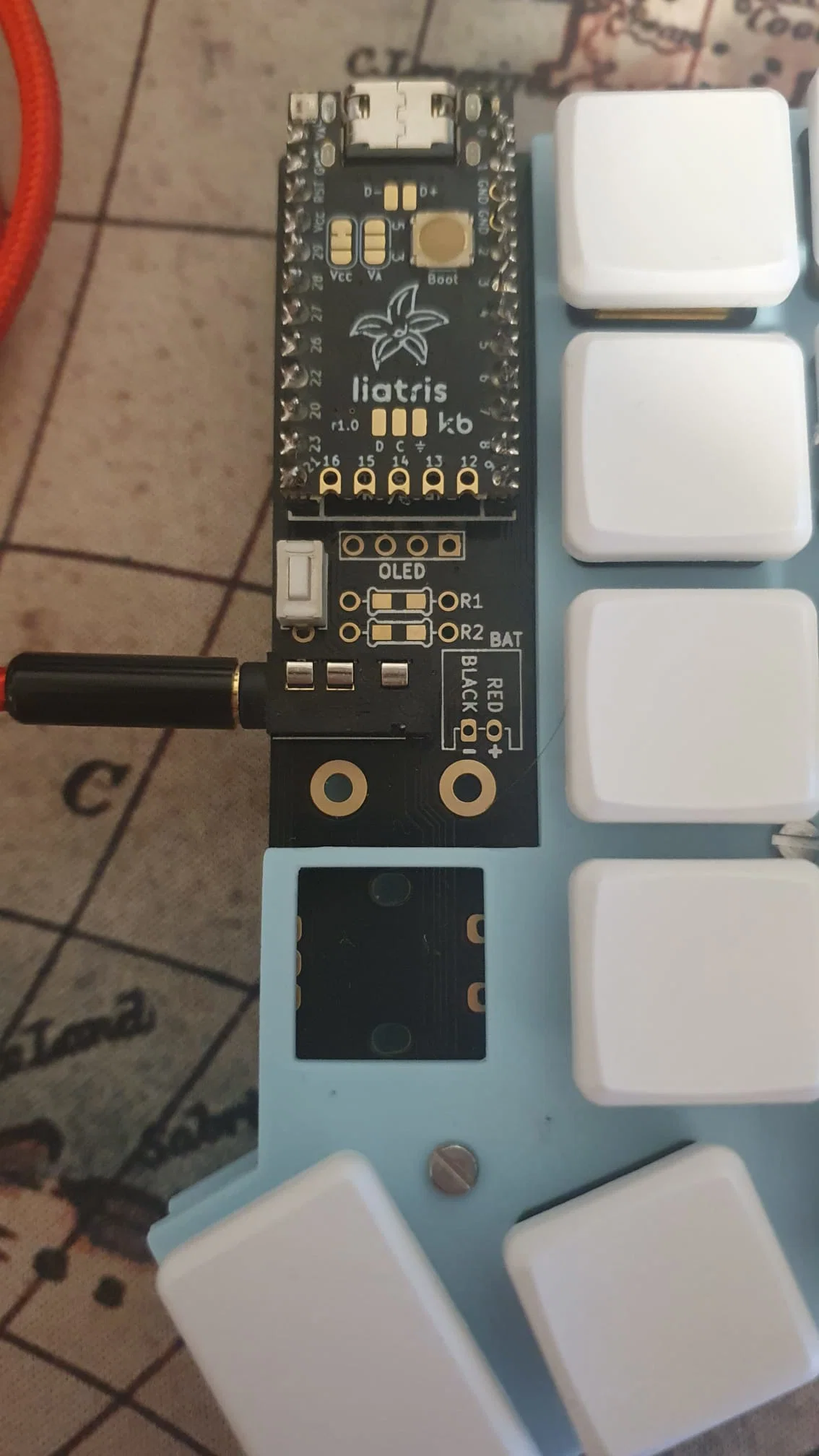

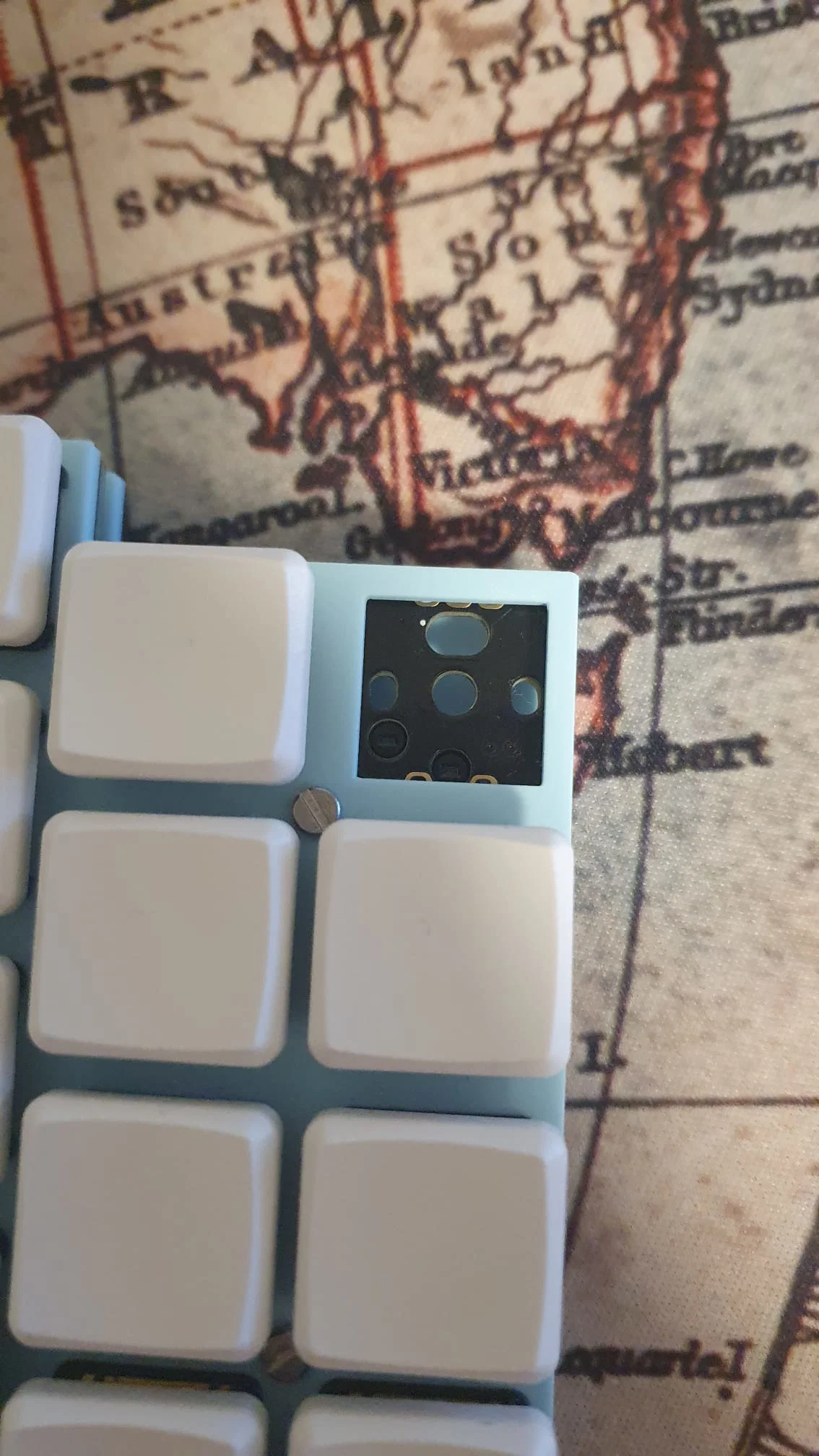

• Khi tháo keycap đôi khi sẽ kéo cả switch ra ngoài (mình khuyên nên dùng dụng cụ tháo switch chuyên dụng), chuyện này cũng bình thường, nhưng nếu chỉnh phần gờ về 1.2mm có lẽ sẽ khắc phục được, dù với mình thì 1.3mm vẫn dùng tốt (xem hình).

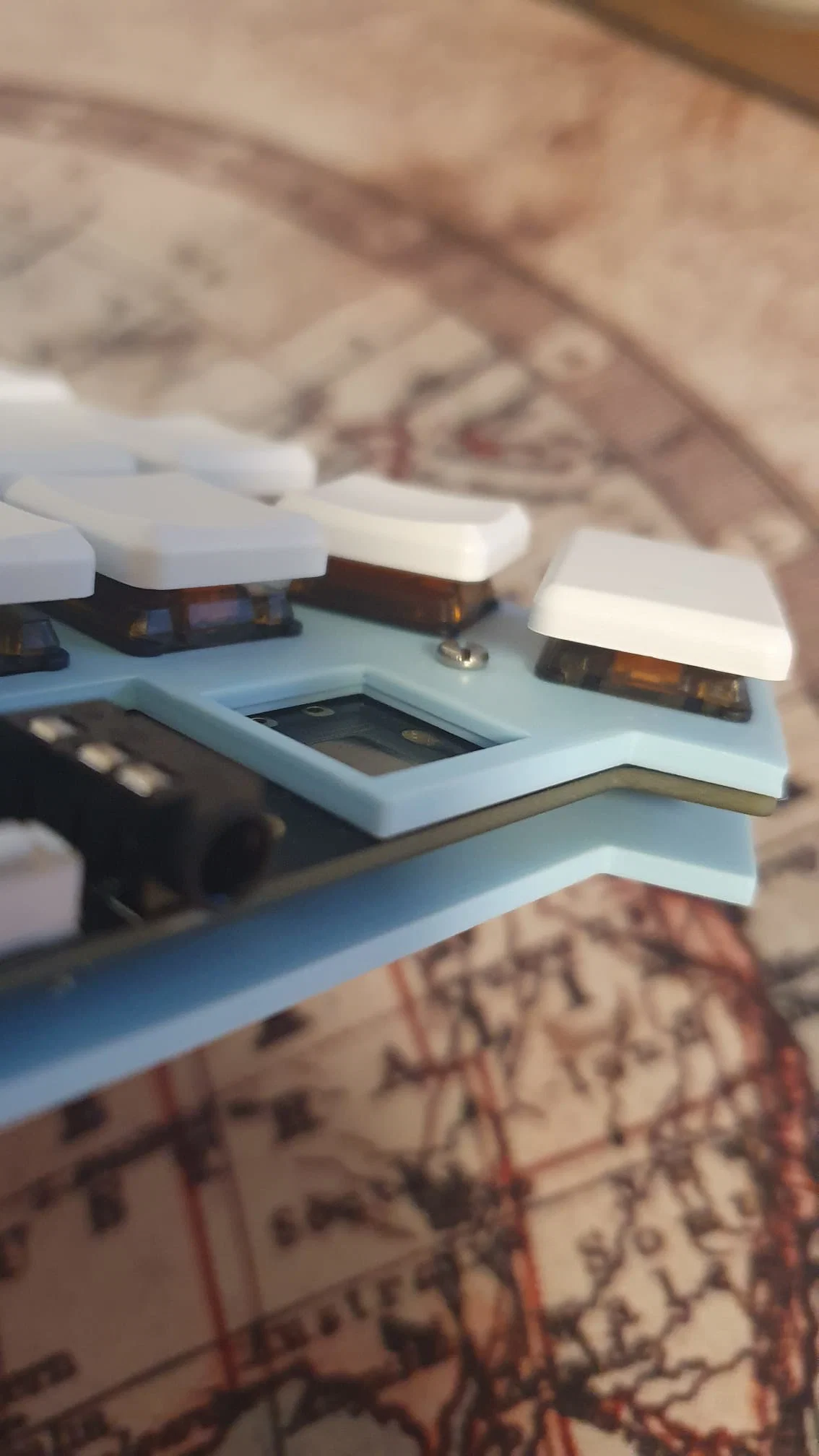

• Phần dưới của tấm plate trên dày 0.9mm để tạo độ cứng cáp, tổng cộng là 2.20mm. Có thể giảm bớt độ dày này, nhưng mình chưa thử.
• Mình dùng bản hot-swap, switch được giữ chặt bởi socket hàn trên mạch, tấm plate chỉ đóng vai trò hỗ trợ thêm một chút.
• Tấm plate dưới dày 2mm.
• Các lỗ bắt ốc khá khít (mình lấy thông số từ sơ đồ PCB), nếu muốn lắp ốc dễ dàng hơn mà không cần dùng tuốc nơ vít hay tốn lực, bạn có thể tăng nhẹ đường kính lỗ một chút.

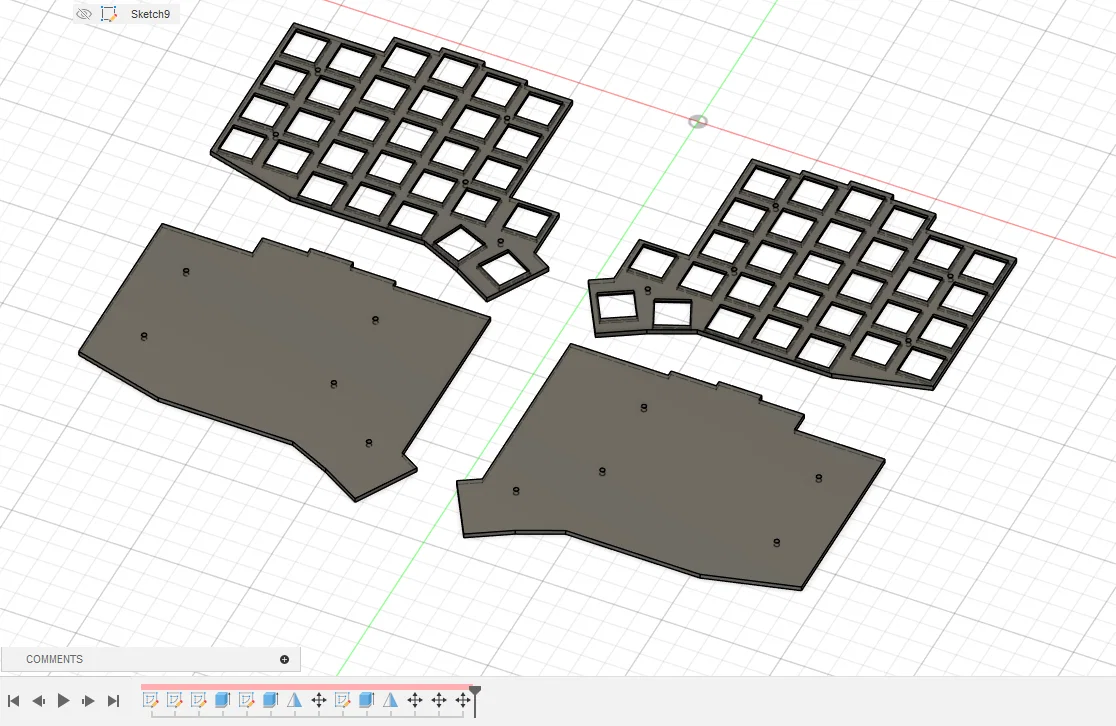

• Hiện tại chưa hỗ trợ phần mounting puck, nhưng bạn có thể dễ dàng thêm vào trong file Fusion360 (xem phần sketch PCB ẩn khi mở file).

Mục tiêu của mình khi đăng file này là cung cấp một mô hình Fusion đơn giản để mọi người có thể tự do chỉnh sửa và thử nghiệm. Mình cũng đã chia sẻ trên kênh Discord của splitkb, nếu cần trao đổi gì thêm cứ ping mình @Linus nhé.
