CariBeige - Case ATX di động tiện lợi

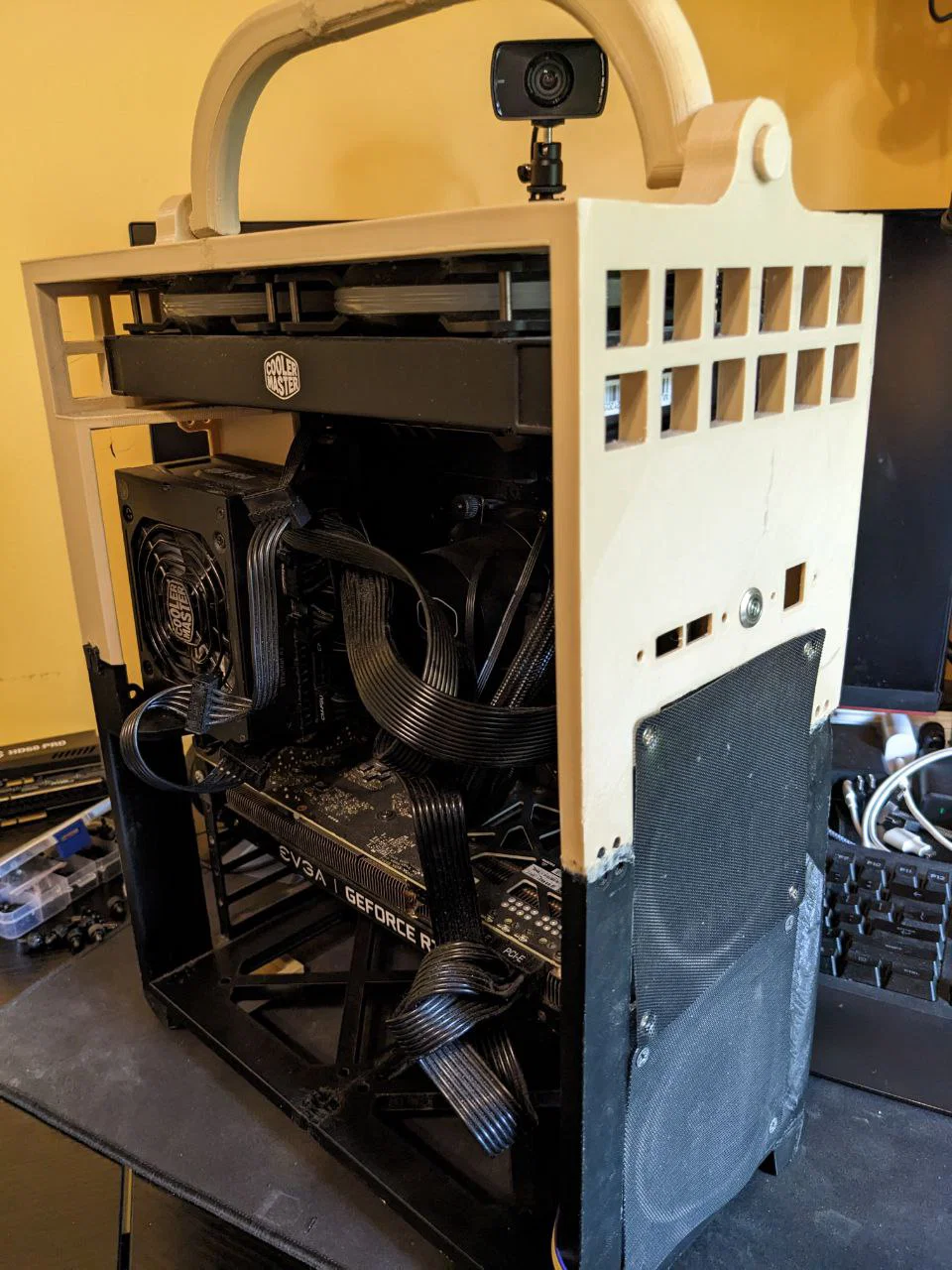

Là một sinh viên đại học bận rộn và phải di chuyển liên tục, mình cần mang vác PC theo khá nhiều. Mình không muốn phải khệ nệ với mấy cái case nhôm nặng nề mà lại phí diện tích. Thế là mình tự thiết kế một chiếc case tương thích ATX đầy đủ với tay cầm cực tiện lợi.

MỘT VÀI LƯU Ý QUAN TRỌNG:

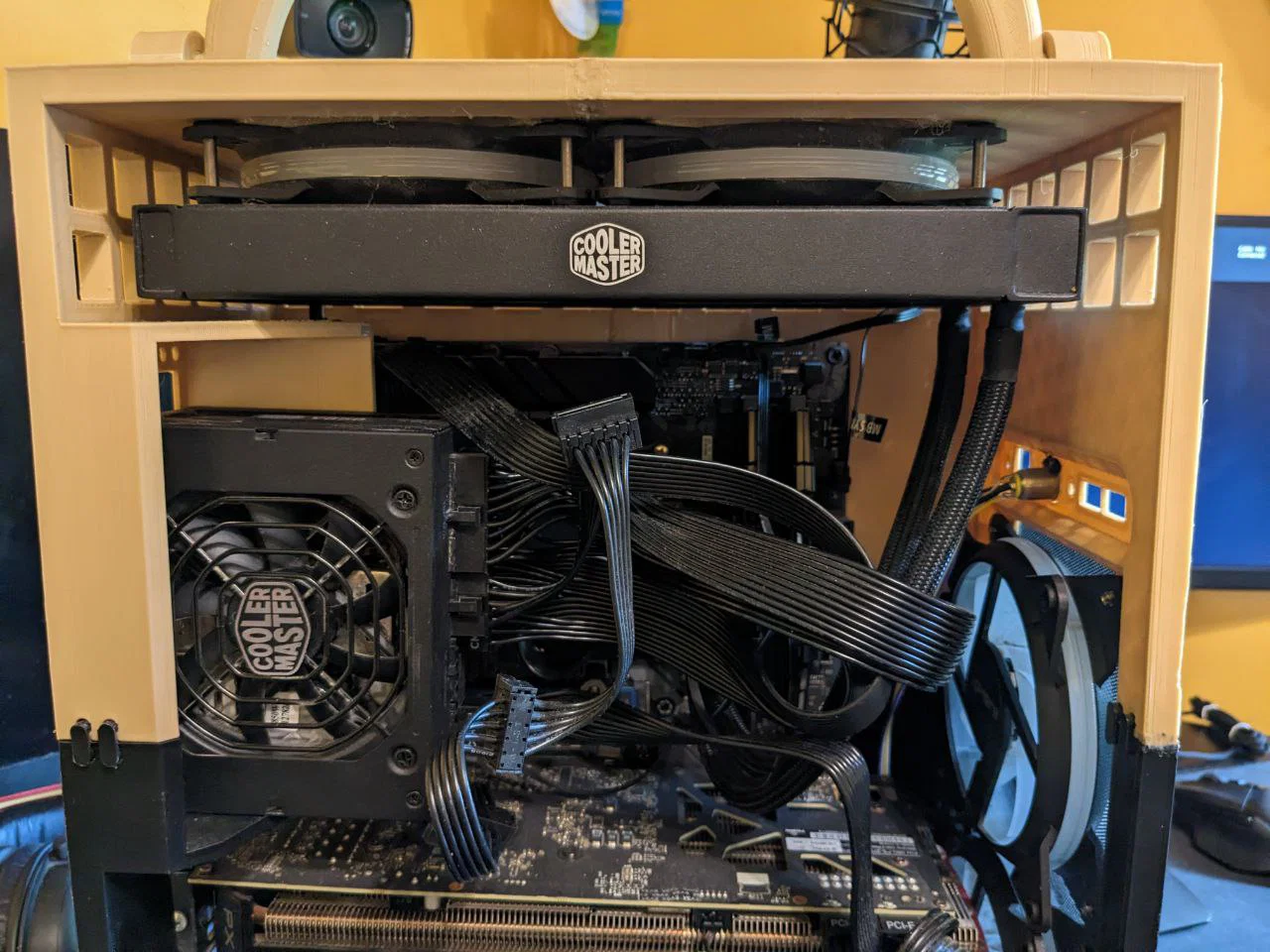

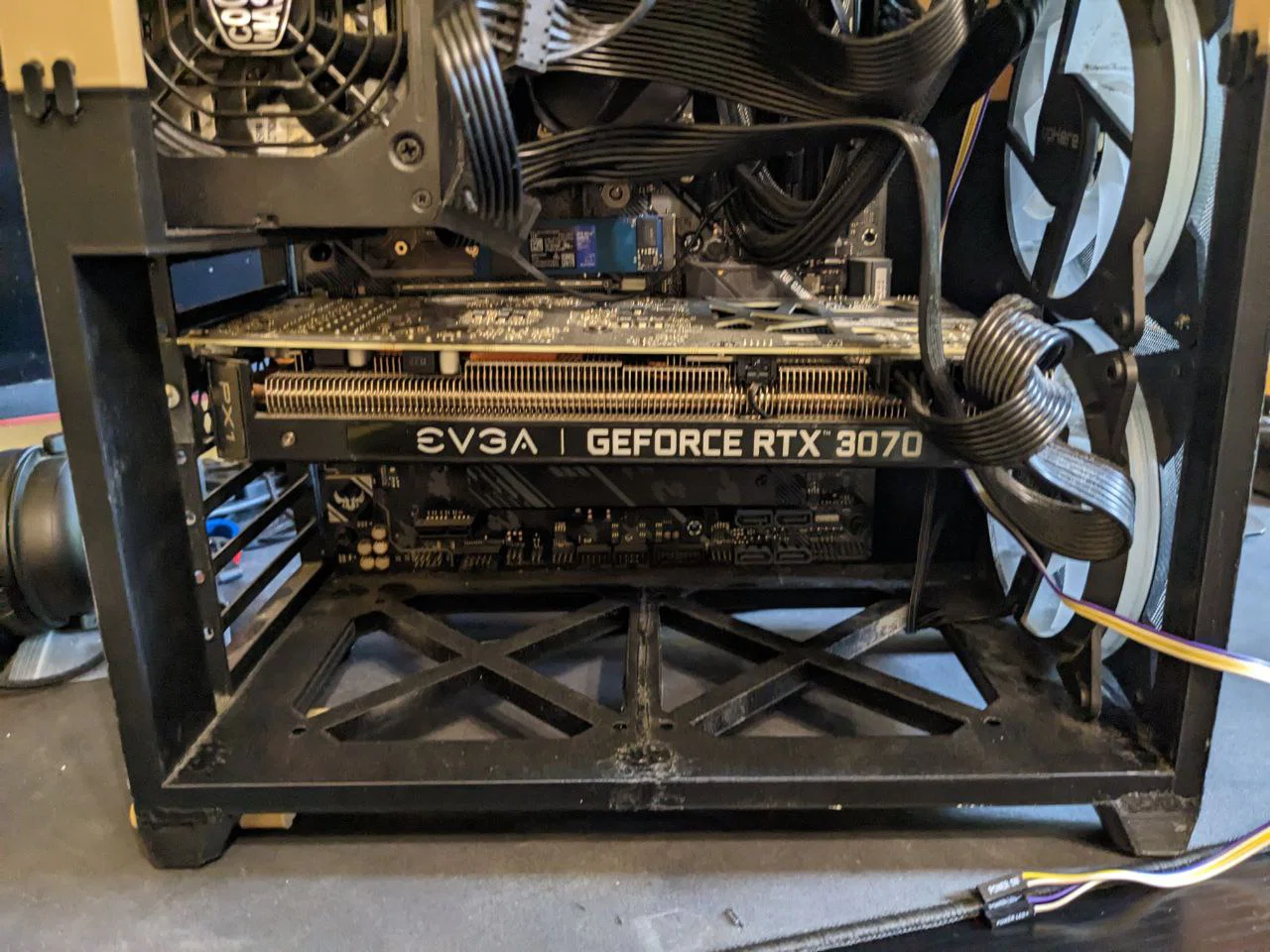

Mình không khuyến khích dùng tản nhiệt khí cho CPU, bạn nên ưu tiên dùng tản nhiệt nước AIO. GPU trong hệ thống của mình dài 285mm và suýt nữa là chạm vào quạt dày 15mm, nên bạn hãy lưu ý về độ dài GPU của mình nhé. Cuối cùng, dù bạn có thể dùng nguồn ATX full size, nhưng mình vẫn khuyên dùng nguồn chuẩn SFX thì tốt hơn.

Bạn có thể xem cấu hình máy hiện tại của mình tại đây.

LINH KIỆN CẦN MUA NGOÀI:

Chiếc case này ngốn khá nhiều nhựa in và cần một vài linh kiện phụ trợ mua trên Amazon. Các đường link mình để bên dưới:

• Đầu nối USB 3.0 cho mainboard
• Đầu nối USB 2.0 cho mainboard

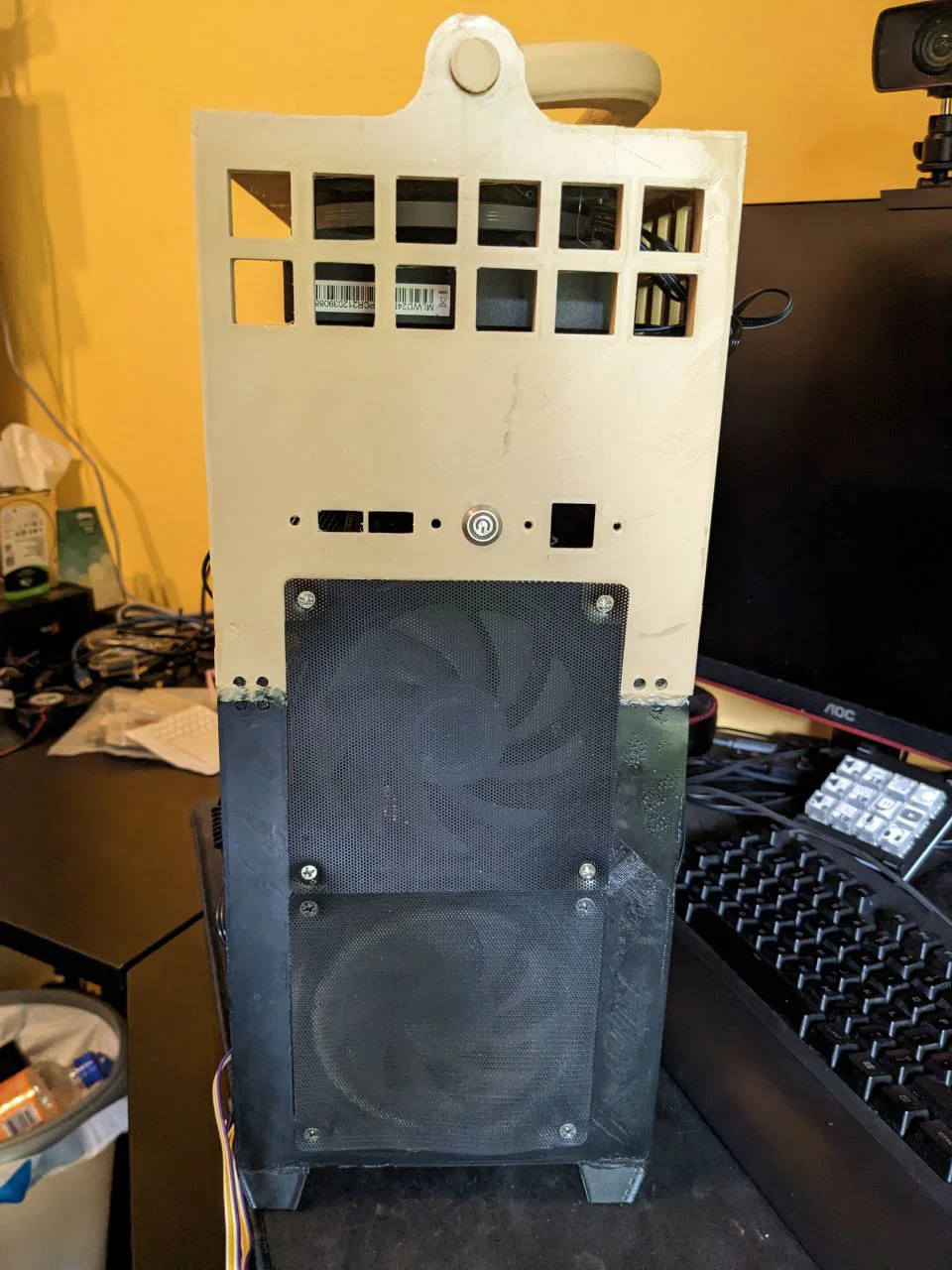

• Nút nguồn 12mm
• Bộ ốc vít cho case ATX

HƯỚNG DẪN LẮP RÁP:

Thiết kế này được chia thành 4 phần chính để in trên bàn in 200x200mm, đi kèm với các khớp nối nhựa in 3D và cần rất ít support. Bạn có thể dùng keo dán hoặc mỏ hàn để cố định các mảnh ghép lại với nhau vĩnh viễn.

1. In tất cả các bộ phận theo số lượng yêu cầu. Nhớ kiểm tra kỹ ghi chú trong file để biết cần in bao nhiêu cái nhé!

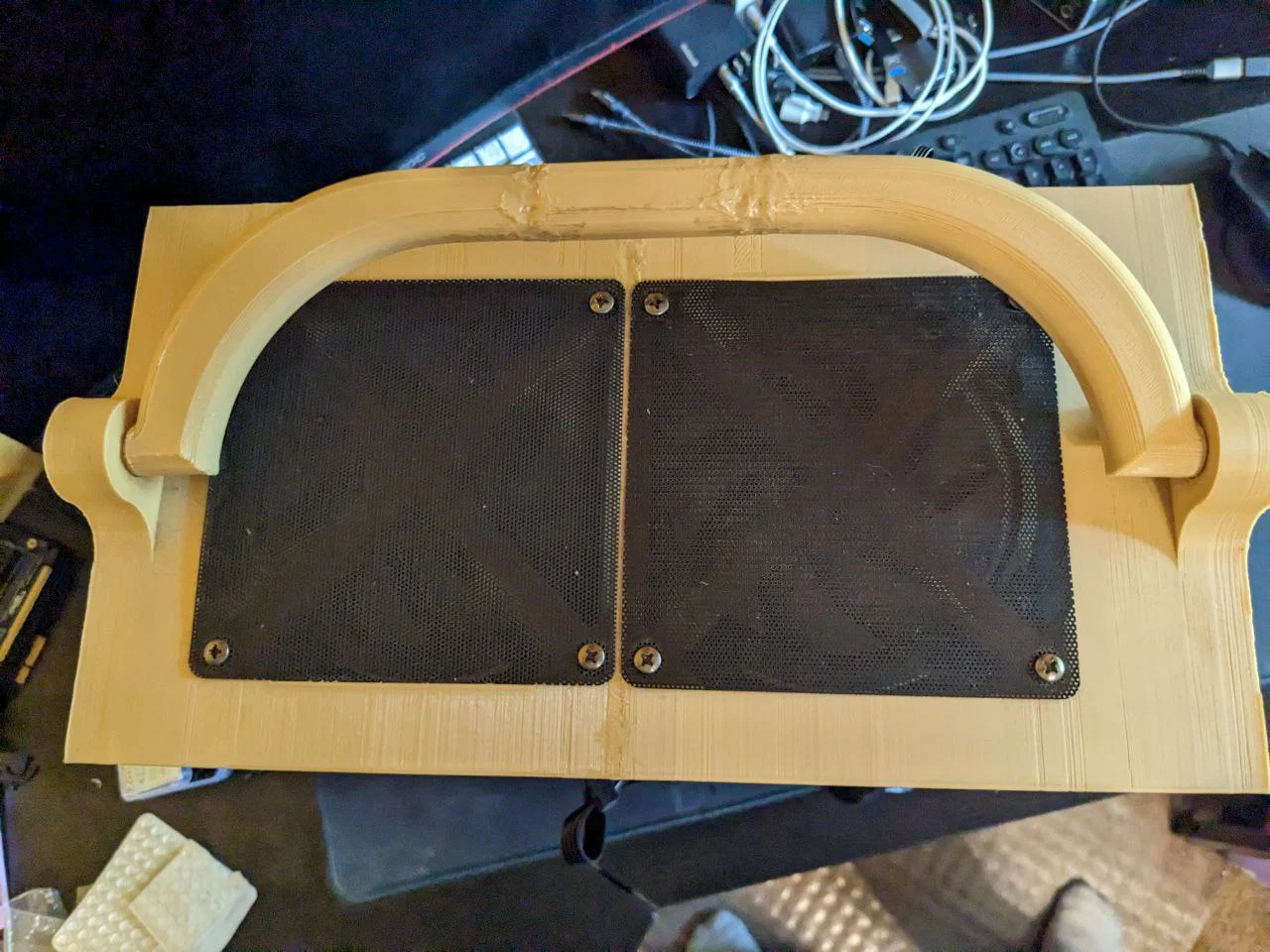

2. Tiếp theo, lắp ráp tay cầm và hàn/dán 3 bộ phận của tay cầm lại.
3. Lắp ghép 4 phần thân chính của case.
4. Đảm bảo lắp tay cầm vào hai phần trên cùng.
5. Các ngàm nối nên được đặt và kết nối ở mặt ngoài của case.
6. Cuối cùng, cố định tất cả các phần lại với nhau. Bạn có thể tận dụng chính các ngàm nối làm vật liệu hàn nếu dùng mỏ hàn đấy!

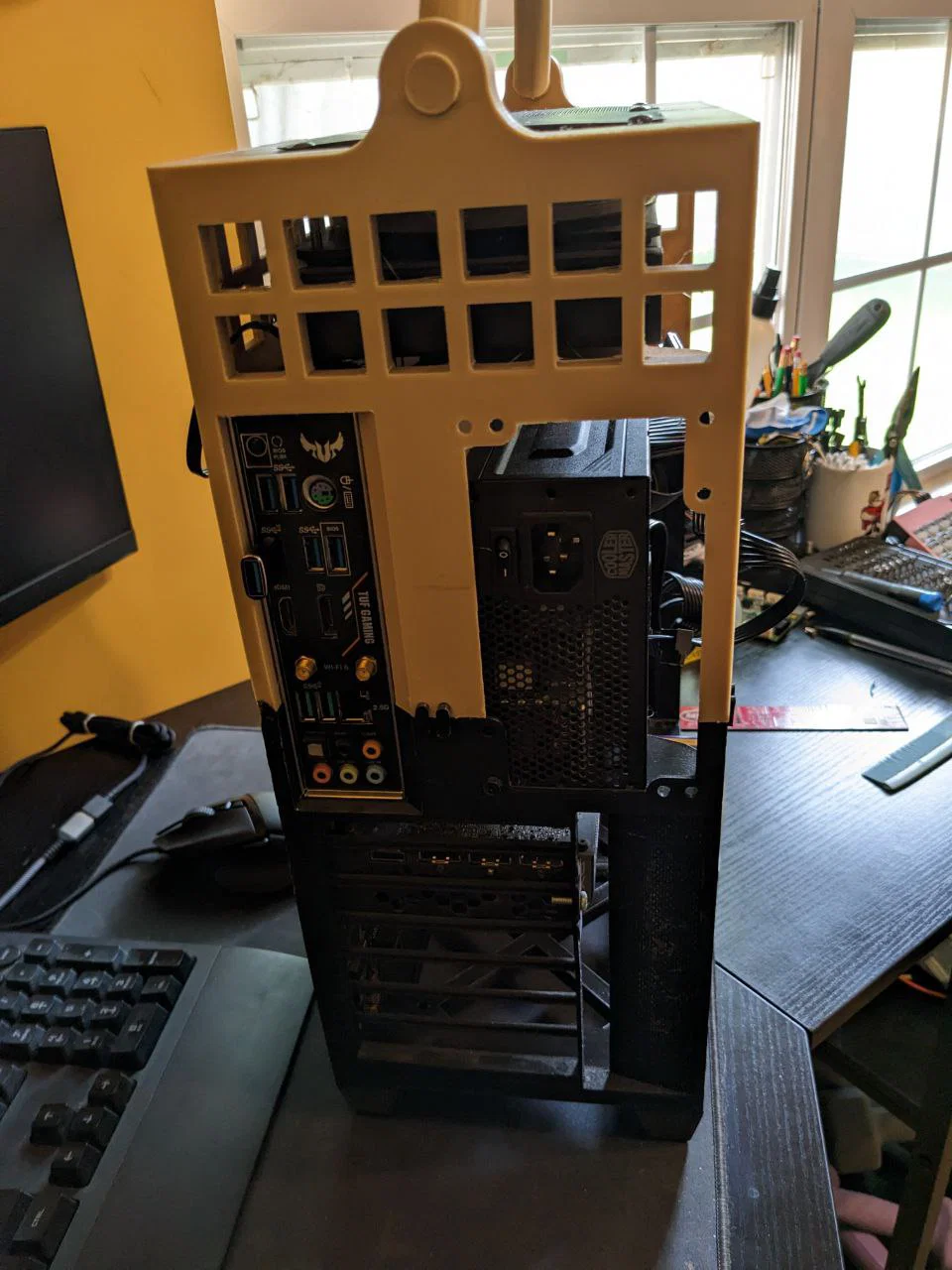

Mainboard ATX có thể đặt trên các chân ốc in sẵn, sử dụng ốc cố định main (M3-5x7) hoặc ốc chassis chịu lực cao (6#-32x6) để bắt chắc chắn vào case. Bạn có thể dùng ốc vặn tay (thumb screws) (6#-32x6) để giữ card PCIe. Các bước còn lại thì lắp ráp như PC bình thường thôi.

GHI CHÚ:

Chắc chắn vẫn còn nhiều điểm cải tiến như làm thành vách mỏng hơn với infill cao hơn, hỗ trợ PSU SFX thay vì ATX, loại bỏ chân ốc mainboard in 3D để dùng loại ốc kit chuẩn, cũng như chỉnh sửa lại khung PCIe. Có rất nhiều mẫu case tương tự ngoài kia, nhưng đây là "đứa con tinh thần" của mình!
