Ê-tô Tự Định Tâm Thao Tác Nhanh (In-một-lần) (v1)

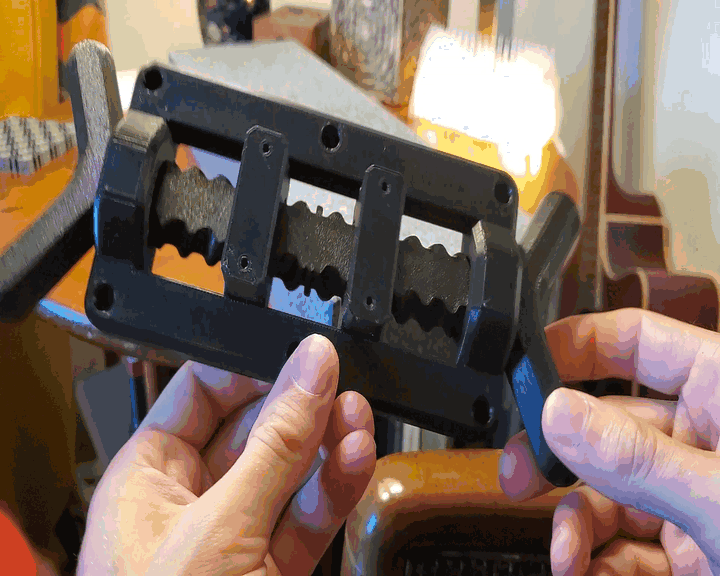

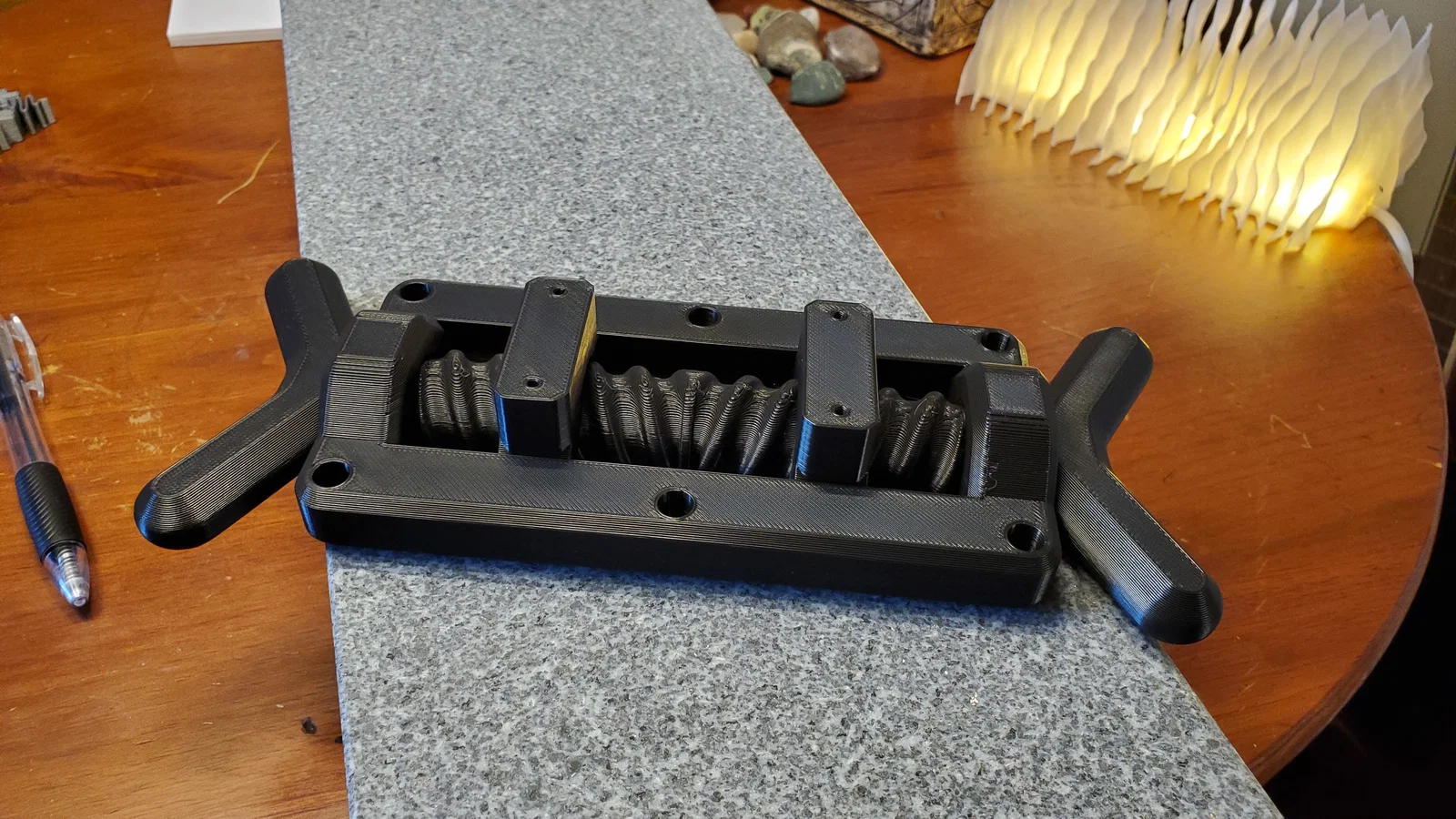

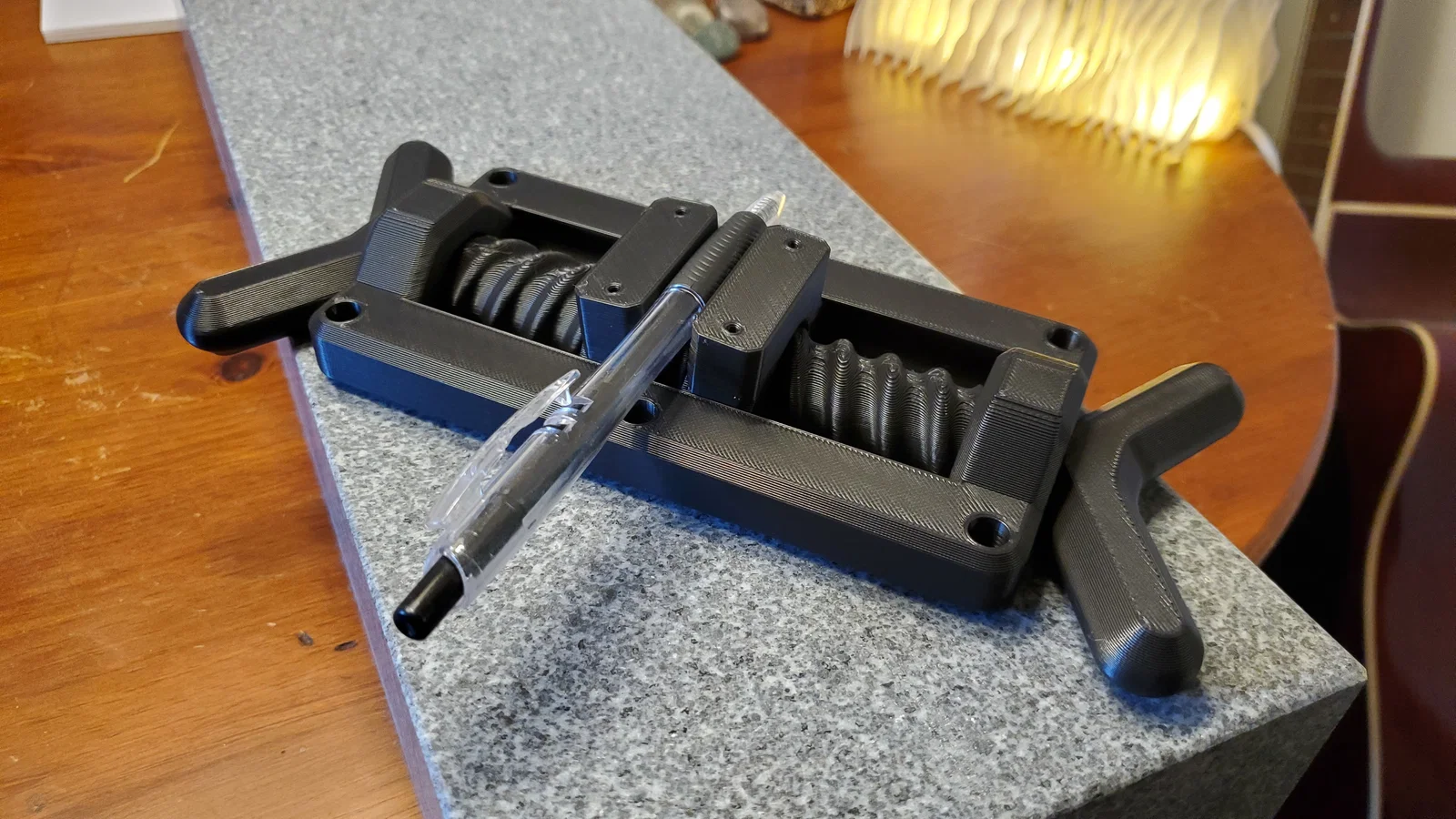

Ê-tô tự định tâm (Self-Centering Vise) giúp di chuyển cả hai hàm kẹp cùng lúc, giữ cho vật dụng luôn nằm ở chính giữa ngay cả khi chúng có kích thước khác nhau. Mình thường cần khắc laser vào tâm của những món đồ không đồng đều, nên dùng loại ê-tô một bên truyền thống rất dễ bị lệch tâm (hoặc phải điều chỉnh liên tục, rất phiền phức).

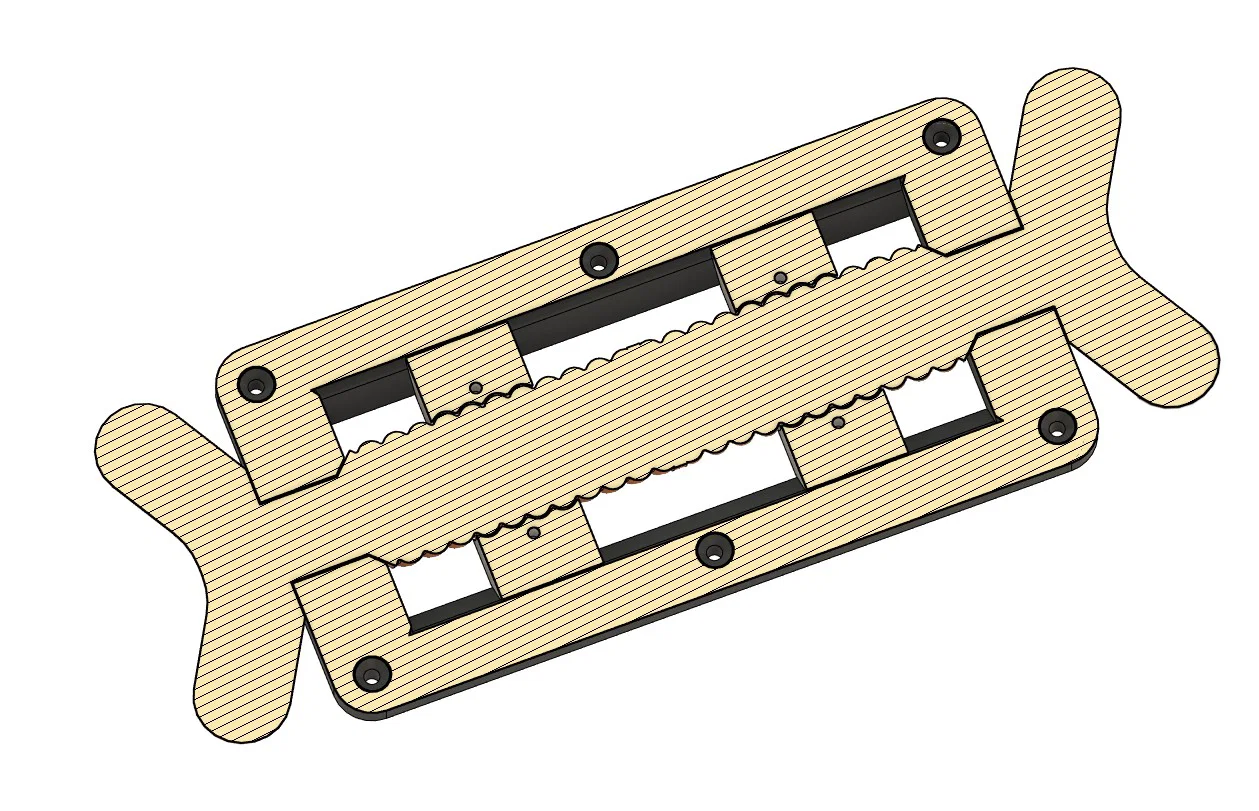

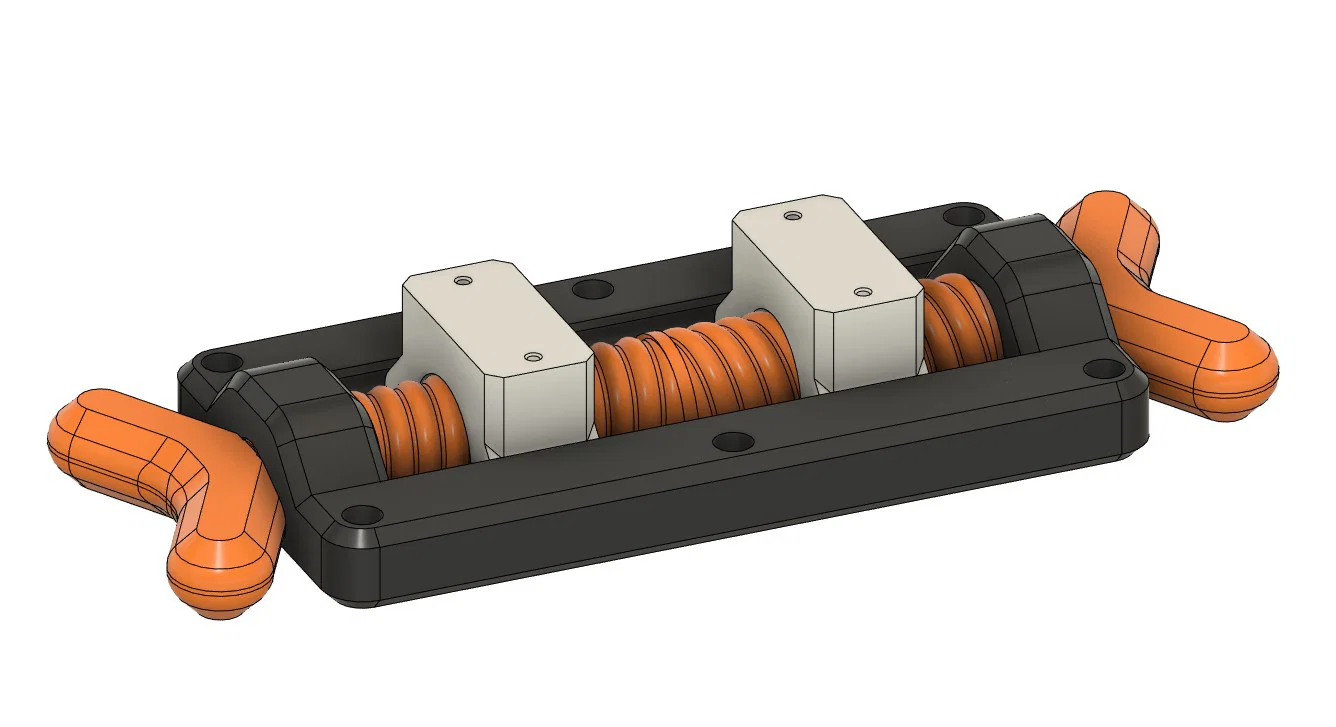

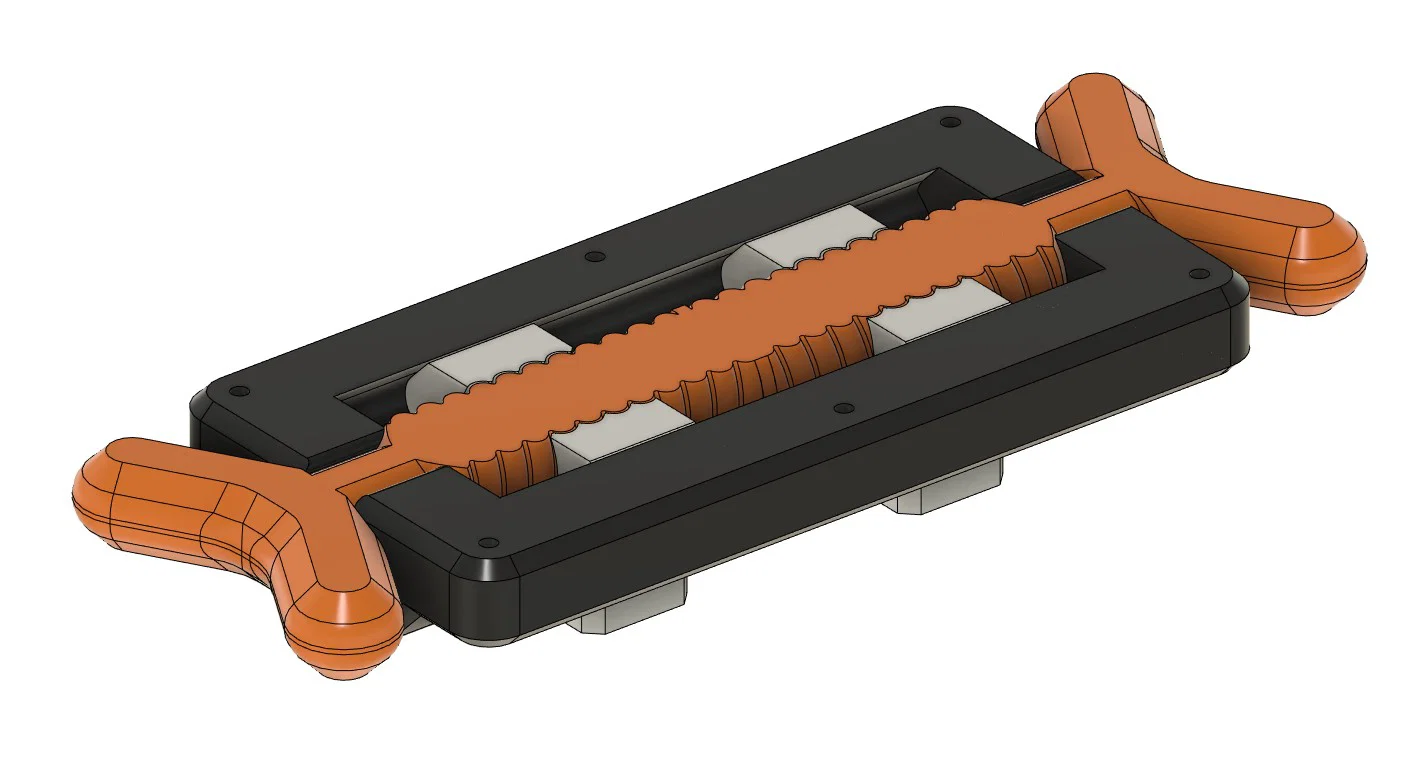

Đây là thiết kế in-một-lần (print-in-place), nghĩa là khi in xong là bạn có thể lấy ra dùng ngay mà không cần lắp ráp - . Đây cũng là loại ê-tô thao tác nhanh lấy cảm hứng từ thiết kế của bitsplusatoms - mỗi ren có hai đầu bắt đầu và di chuyển 10mm mỗi vòng quay (tổng cộng là 20mm mỗi vòng vì nó kẹp từ cả hai phía), giúp việc đóng mở cực kỳ nhanh chóng. Đổi lại, thiết kế này sẽ không có lực kẹp quá mạnh. Nếu mọi người quan tâm, mình sẽ cập nhật thêm các phiên bản khác để các bạn tùy ý lựa chọn tùy theo nhu cầu sử dụng :-)

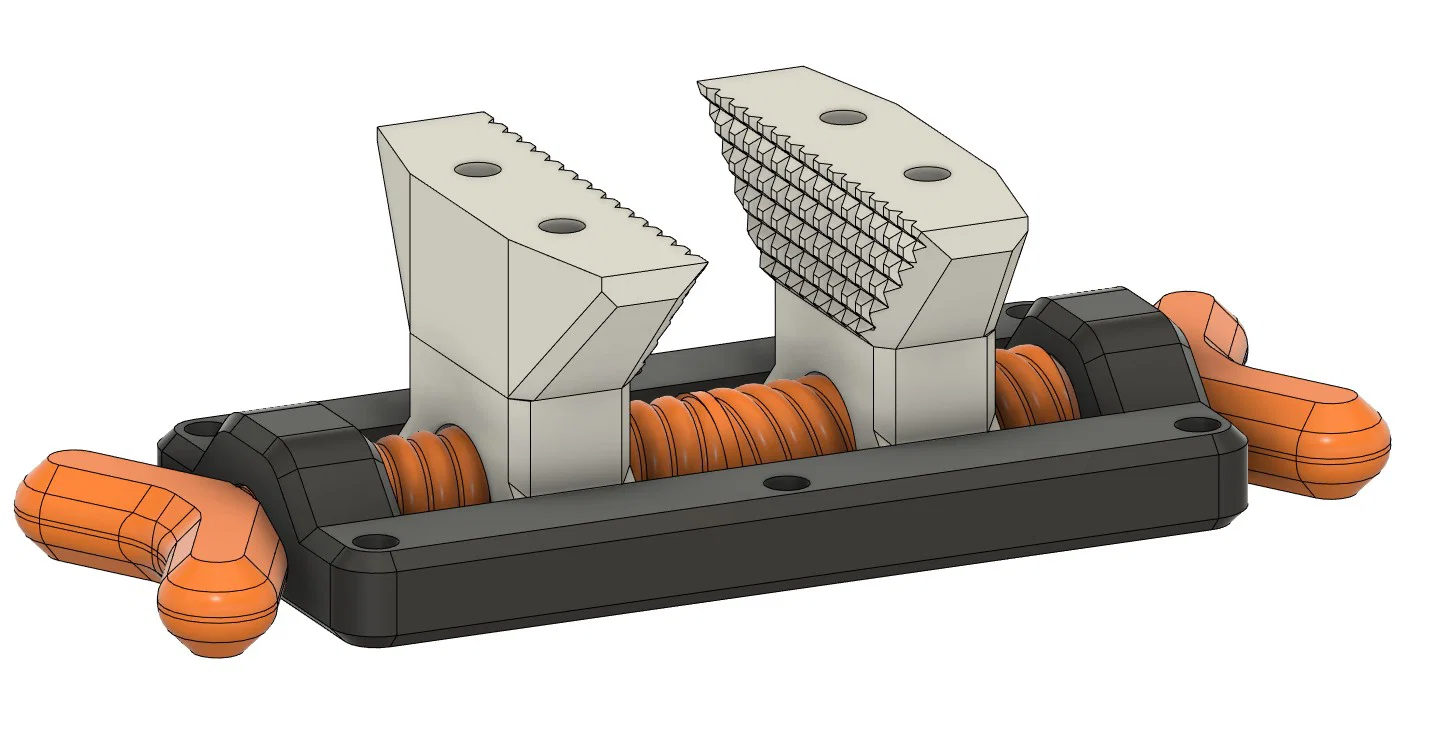

Phần duy nhất mình để tách rời là các má kẹp (jaws), vì mình muốn dễ dàng bắt vít hoặc thay đổi các phụ kiện tùy chỉnh. Các má kẹp được gắn bằng hai vít M3 (độ dài từ 10 đến 30mm) với khoảng cách 30mm, vít này sẽ tự tạo ren vào nhựa. Ngoài ra, vít này còn giúp gia cố thêm độ bền theo chiều ngang các lớp in.

Cập nhật: Mình vừa thêm hai chân đế để nâng ê-tô lên khỏi mặt bàn & có thể gắn vào bảng treo dụng cụ (pegboard, ví dụ như lỗ 1/4" cách nhau 1"). Các chân này sẽ được gắn qua lỗ vít M3 ở đế ê-tô.

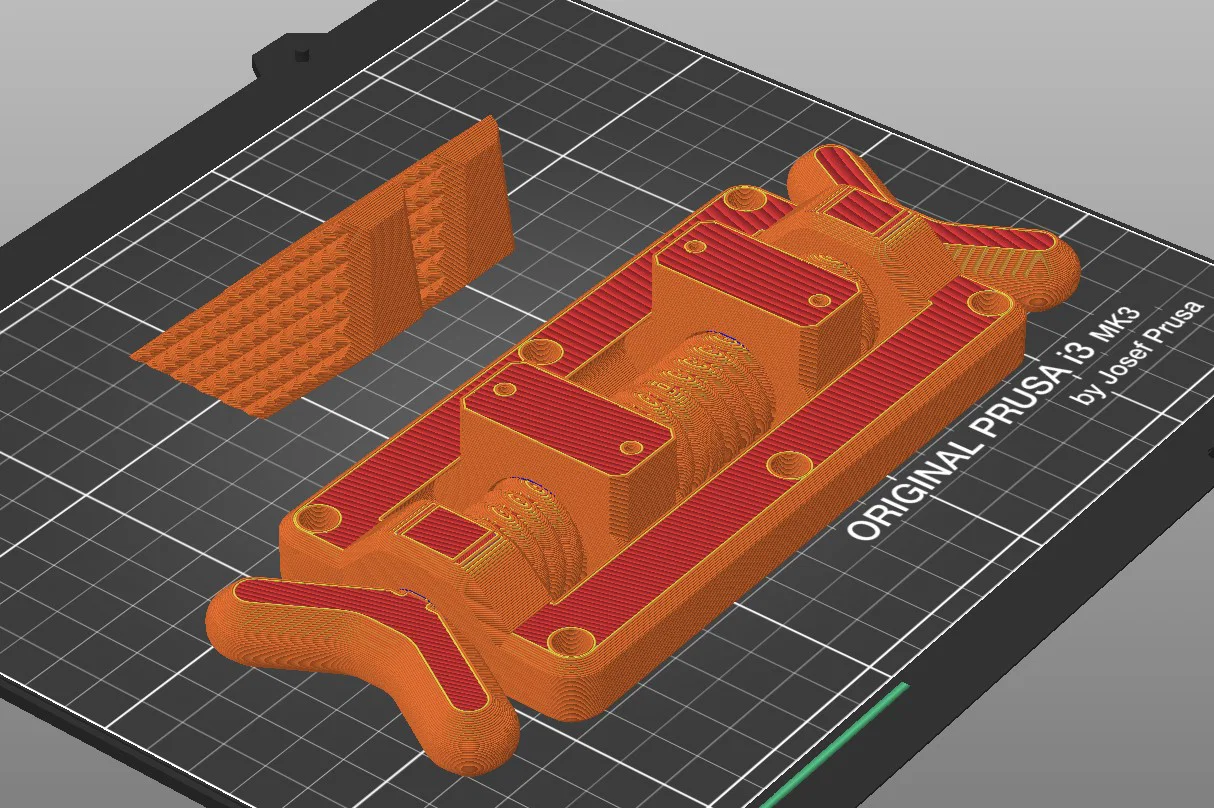

Để thử nghiệm, mình in ở độ dày lớp 0.3mm với đầu phun 0.4mm trên máy Prusa MK3S. In không cần support, và mình khuyên nên đặt má kẹp theo đường chéo (như hình chụp trong phần mềm slicer).

Cảm ơn các bạn đã xem qua dự án này!

Nếu bạn in được sản phẩm này, hãy chia sẻ thành quả nhé! Mình rất mong được nghe trải nghiệm và xem ảnh của mọi người.
