Mỏ cặp hoạt động nhanh

• Một số người dùng đã báo cáo rằng các kẹp hơi dày, khó lắp vào nếu không dùng lực mạnh hoặc chà nhám. Tôi đã thêm một phiên bản kẹp mỏng hơn 0,6mm. Tên của nó là ThinnerClip.stl. Bạn nên in thử mỗi loại một cái trước để xác định loại nào phù hợp nhất với bạn.
• Có một vài bản thiết kế lại với tay cầm dài hơn. Tôi đã tạo ra một cái và thêm vào với tên _longer_visehandle.stl. Bạn có thể in cái tiêu chuẩn (_visehandle.stl) hoặc cái mới. Bạn không cần cả hai.

CẬP NHẬT 2022-08-04: Dựa trên phản hồi, tôi đã tải lại mlt_sliding_jaw.stl để nó tải vào slicer theo đúng hướng in mặc định. Đây hoàn toàn là cùng một bộ phận - chỉ là được định hướng lại.

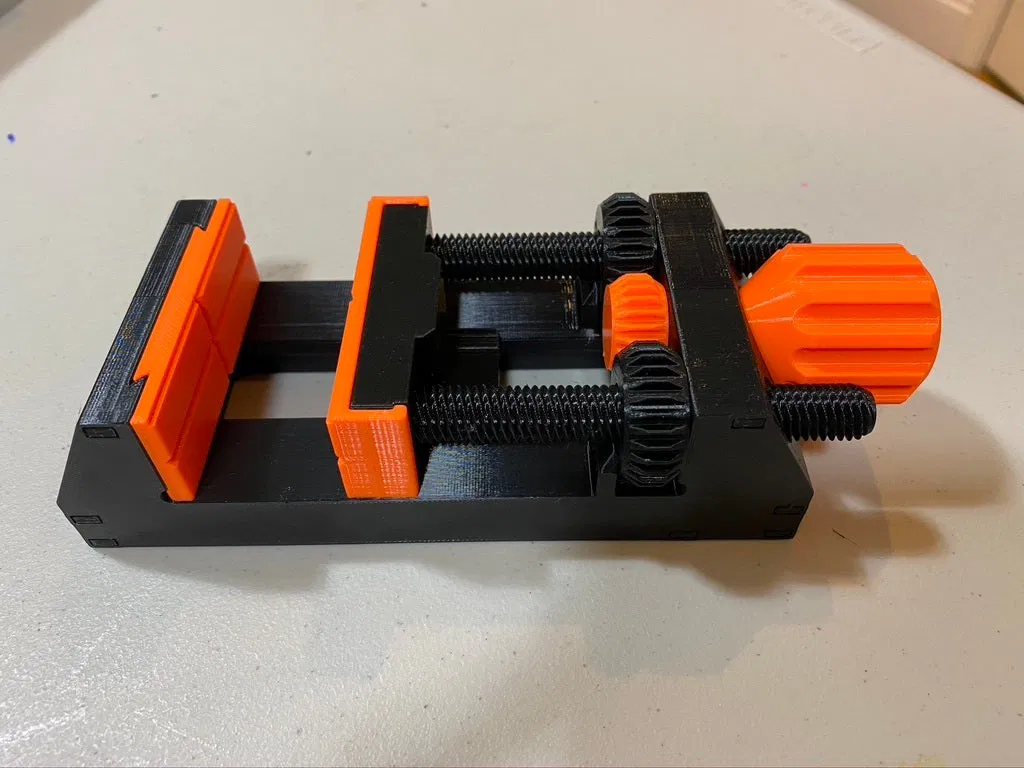

Tôi thực sự thích chiếc mỏ cặp này của TheGoofy và thường xuyên sử dụng nó. Tôi muốn nó đóng/mở nhanh hơn nên đã thiết kế bản sửa đổi này. Thay đổi duy nhất là ren đa đầu trên các thanh trượt và bánh răng.

Trên thiết kế gốc, một vòng quay của núm xoay di chuyển các hàm khoảng 1,3mm. Trong phiên bản mới, một vòng quay di chuyển khoảng 5,4mm. Tôi đã sử dụng ren 4 đầu với bước ren tổng thể rất giống nhau, vì vậy tốc độ nhanh gấp khoảng 4 lần là mục tiêu của tôi. Bạn có thể xem nó hoạt động tại đây:

Ngoài hai bộ phận được cập nhật, tất cả các bộ phận còn lại đều không thay đổi. Tôi đã bao gồm tất cả các tệp STL gốc, nhưng thay thế các tệp STL cho hai bộ phận tôi đã thiết kế lại. Tôi cũng đã bao gồm tệp Fusion 360 với các bộ phận được thiết kế lại.

Ngoài ra còn có một số biến thể bạn có thể in thay thế các bộ phận tiêu chuẩn:

• Có một phiên bản tay cầm dài hơn (_longer_visehandle.stl)
• Có một phiên bản kẹp mỏng hơn (ThinnerClip.stl)

Hướng dẫn in

Rafts: Không Độ phân giải: 0,15mm và 0,2mm Sợi in: Prusament PLA

Sau khi in

Vui lòng xem ghi chú trên thiết kế gốc để biết ghi chú từ người tạo. Đây là liên kết đến video tuyệt vời của anh ấy về cách mỏ cặp được thiết kế. Video cũng chỉ cách in/lắp ráp nó bắt đầu từ 6:51.

Bạn cũng có thể xem hình ảnh mô hình được tháo rời tại đây:
