Ngàm kẹp và Adapter cho xích dẫn cáp Flashforge Adventurer 5M

Tác giả OllieMakes

Lượt tải
1.394
Lượt thích
155
Lượt coi
7.889
Bản remix
2
Tải tất cả (.zip)· 2 file · 196,8 KB· 196,8 KB

File 2 196,8 KB

  • AD5M_Drag_Chain_Clip_-_OMv1.5_1776356531.stlSTL · 90,3 KB
  • AD5M_Drag_Chain_Adapter_-_OMv1.5_1776356531.stlSTL · 106,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 2

Coi hết 2 bản remix

Thông tin

Mã mẫu
#302821
Danh mục
Máy In 3D
Ngày đăng

Mô tả

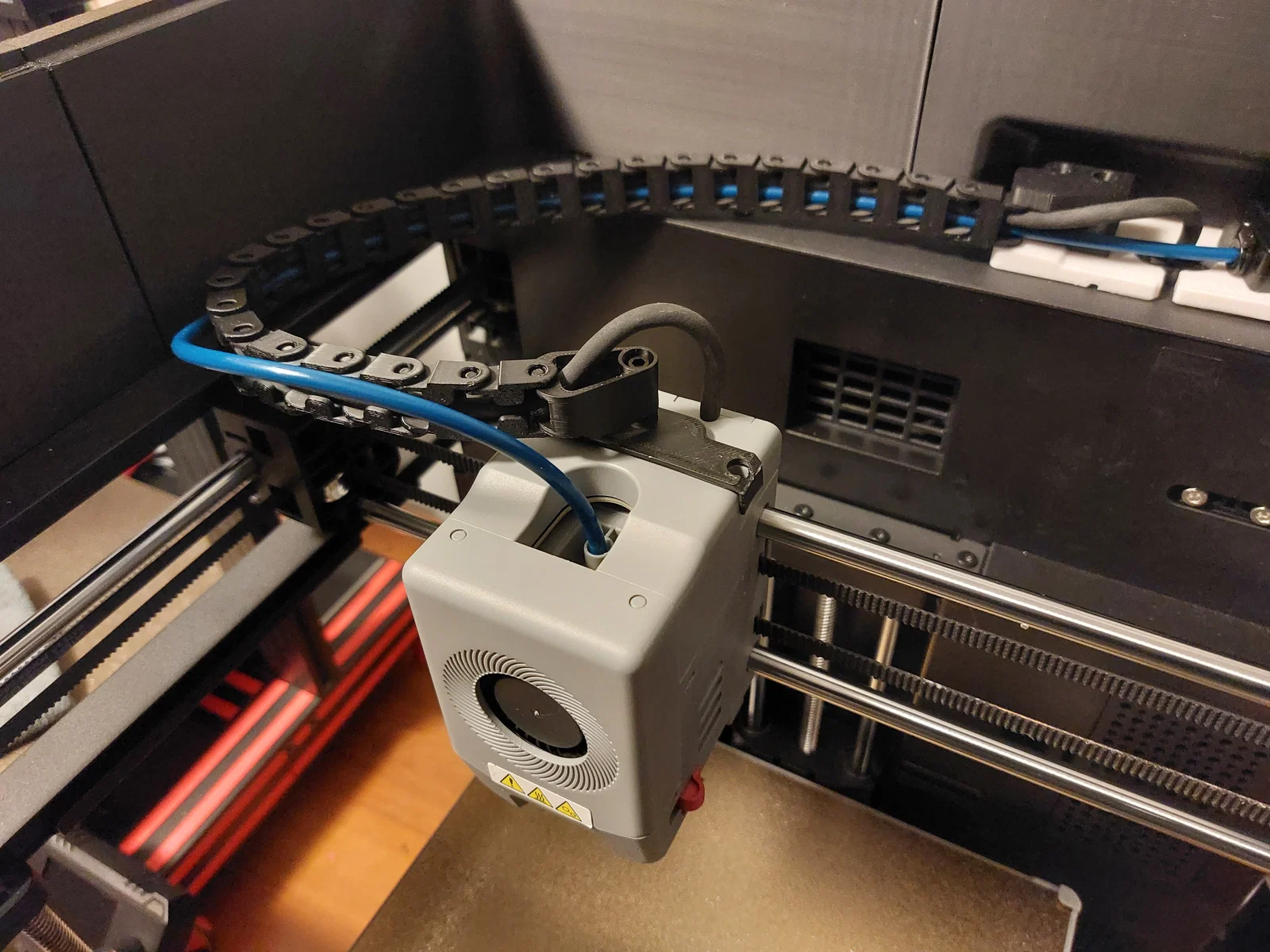

Mình đã thiết kế ngàm kẹp xích dẫn cáp (drag chain clip) dựa theo hướng dẫn trong tài liệu Flashforge Adventurer 5M DIY enclosure.

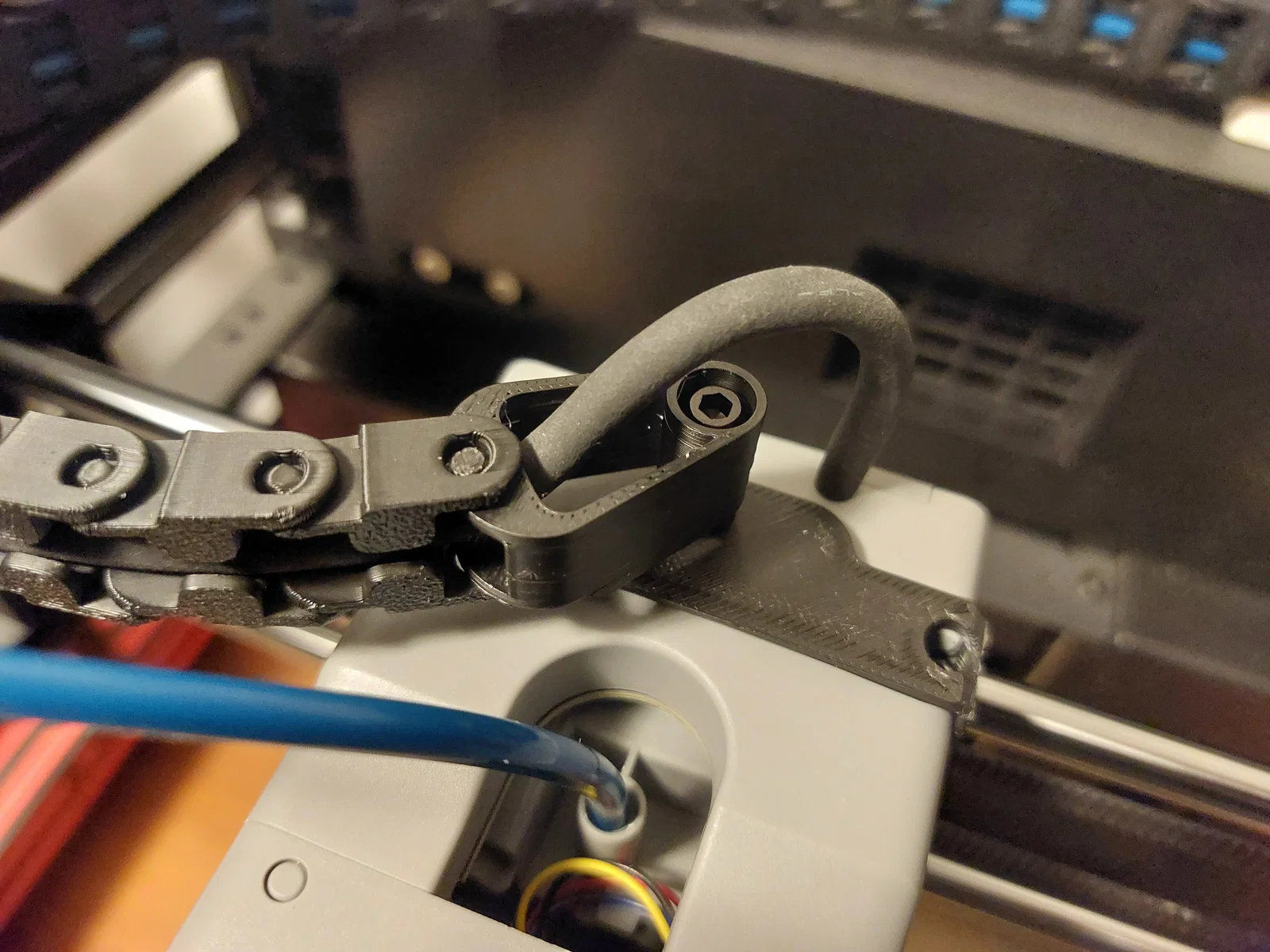

Ngàm kẹp xích dẫn cáp (Drag chain clip)

  • Thiết kế này tương thích với mẫu .
  • Mình dùng vít M3 16mm để lắp ngàm này.
  • Theo hướng dẫn, bạn cần tháo nắp trên của đầu đùn, rút cáp ra và luồn qua ngàm kẹp.

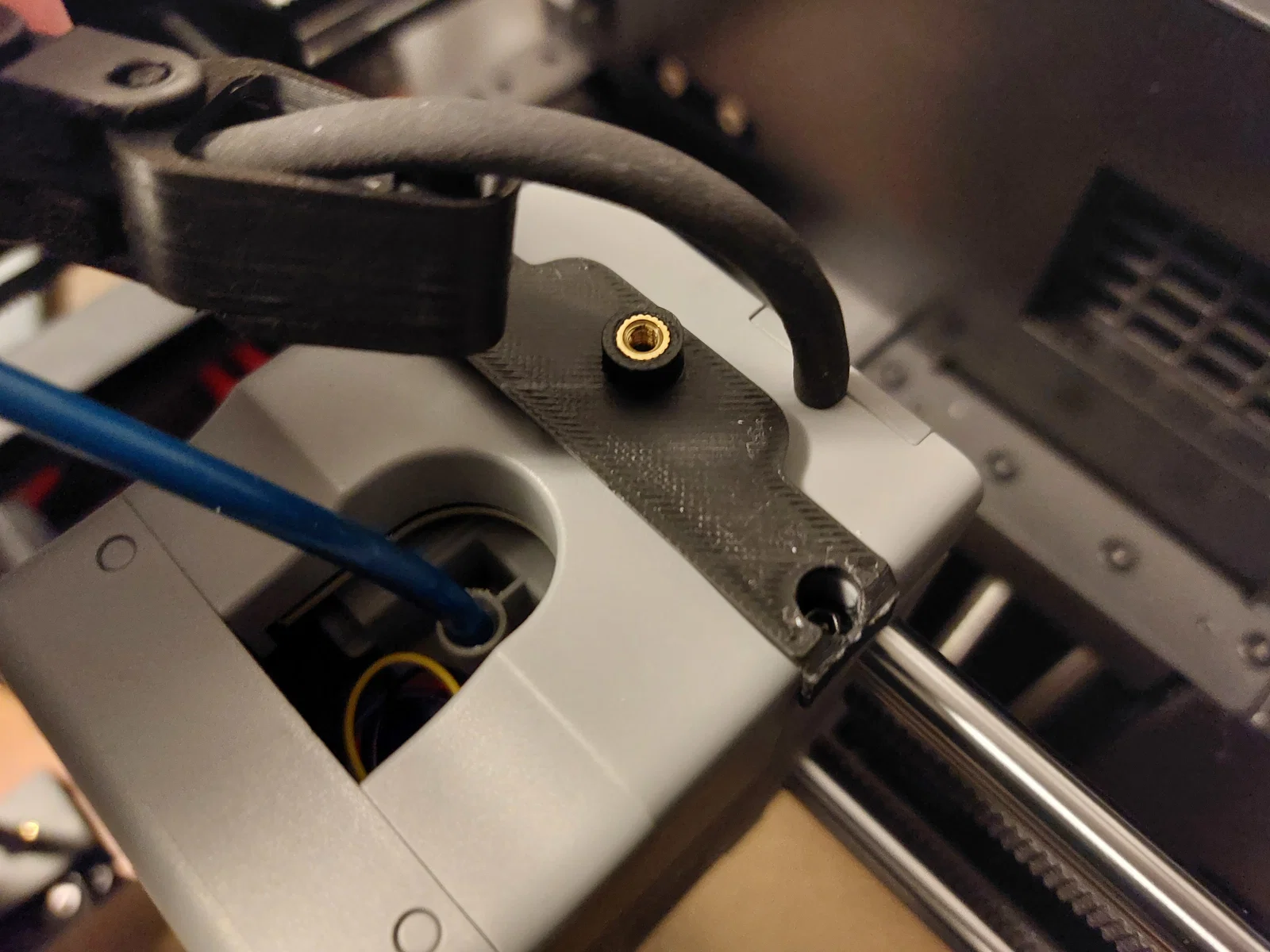

Adapter (Bộ chuyển đổi)

  • Phần adapter này khá mỏng manh, bạn hãy cẩn thận khi tháo support và lúc lắp đặt nhé.
  • Nó sử dụng lại ốc vít zin và cần thêm 1 ốc cấy nhiệt (M3 heat set insert) - bạn nhớ kiểm tra kỹ đường kính ngoài của ốc cấy vì mỗi loại sẽ có kích thước khác nhau.

Cả hai mẫu này đều cần dùng support khi in.

Nhớ tắt nguồn và rút phích cắm máy in trước khi tiến hành nâng cấp nhé.

Kinh nghiệm 3D modeling của mình còn hạn chế nên mình chỉ dùng TinkerCad để thực hiện các mẫu này thôi.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
2
Tổng dung lượng
196,8 KB
File lớn nhất
106,5 KB
