Ngàm gắn Beacon Offset cho Stealthburner

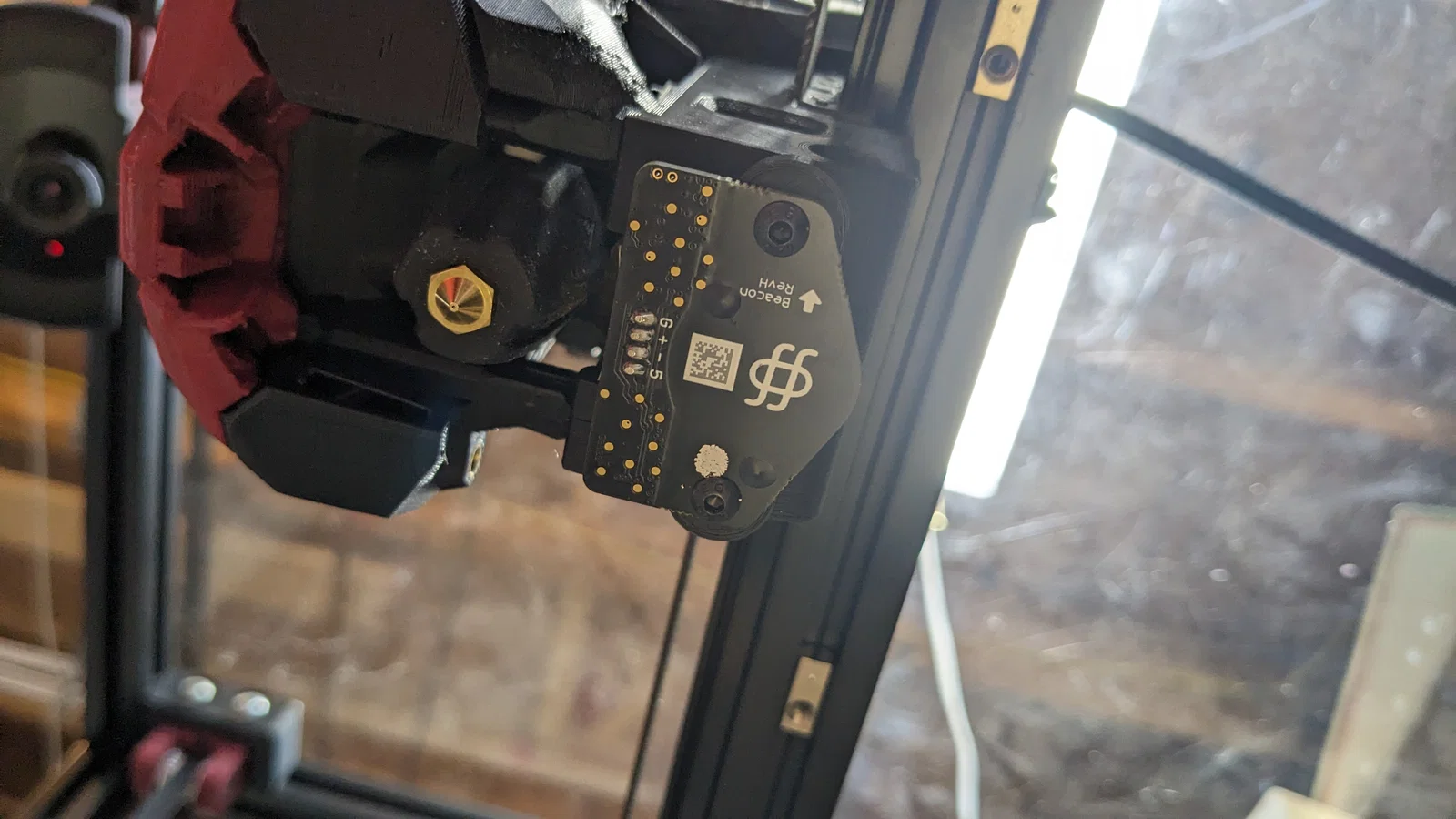

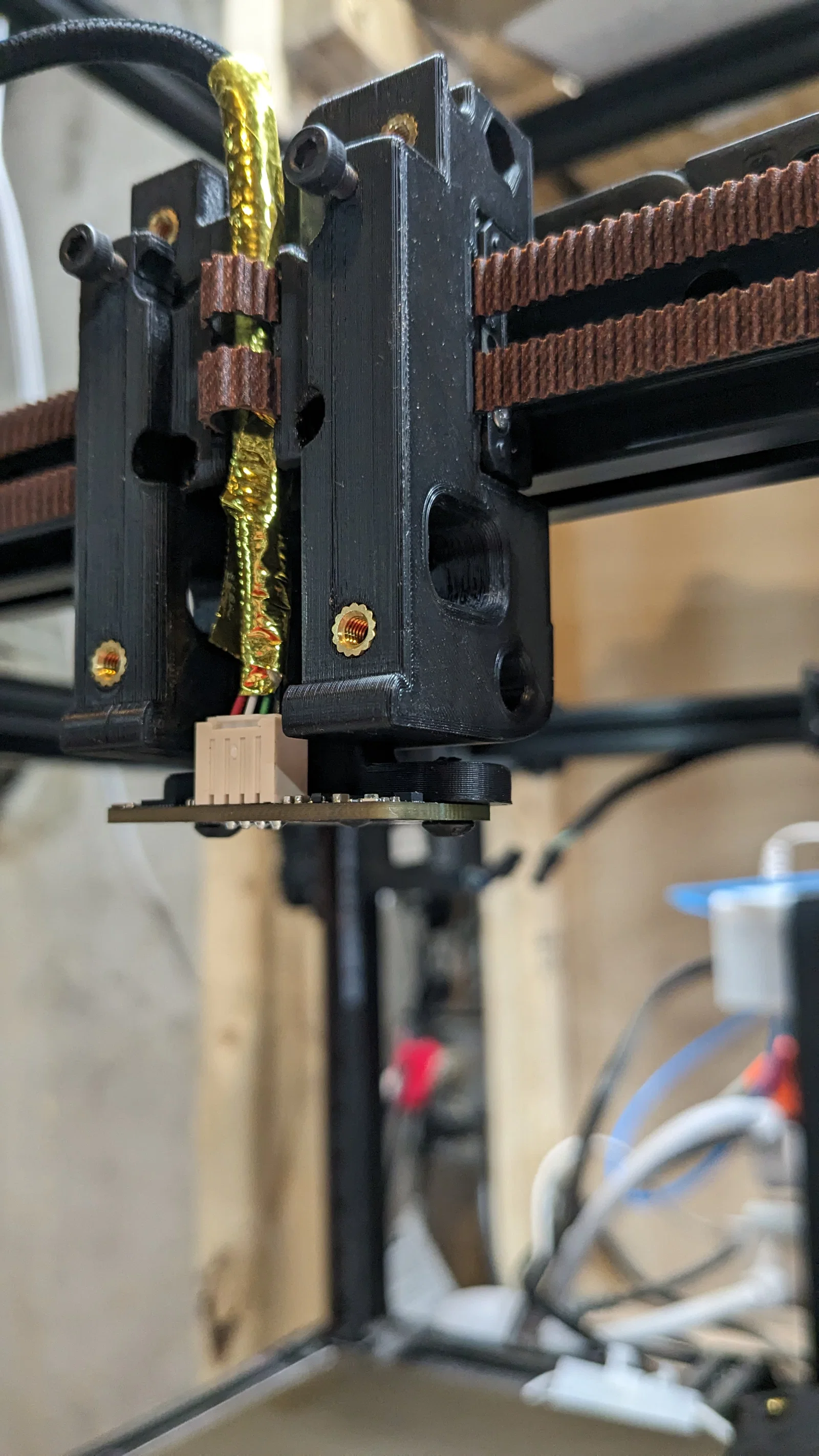

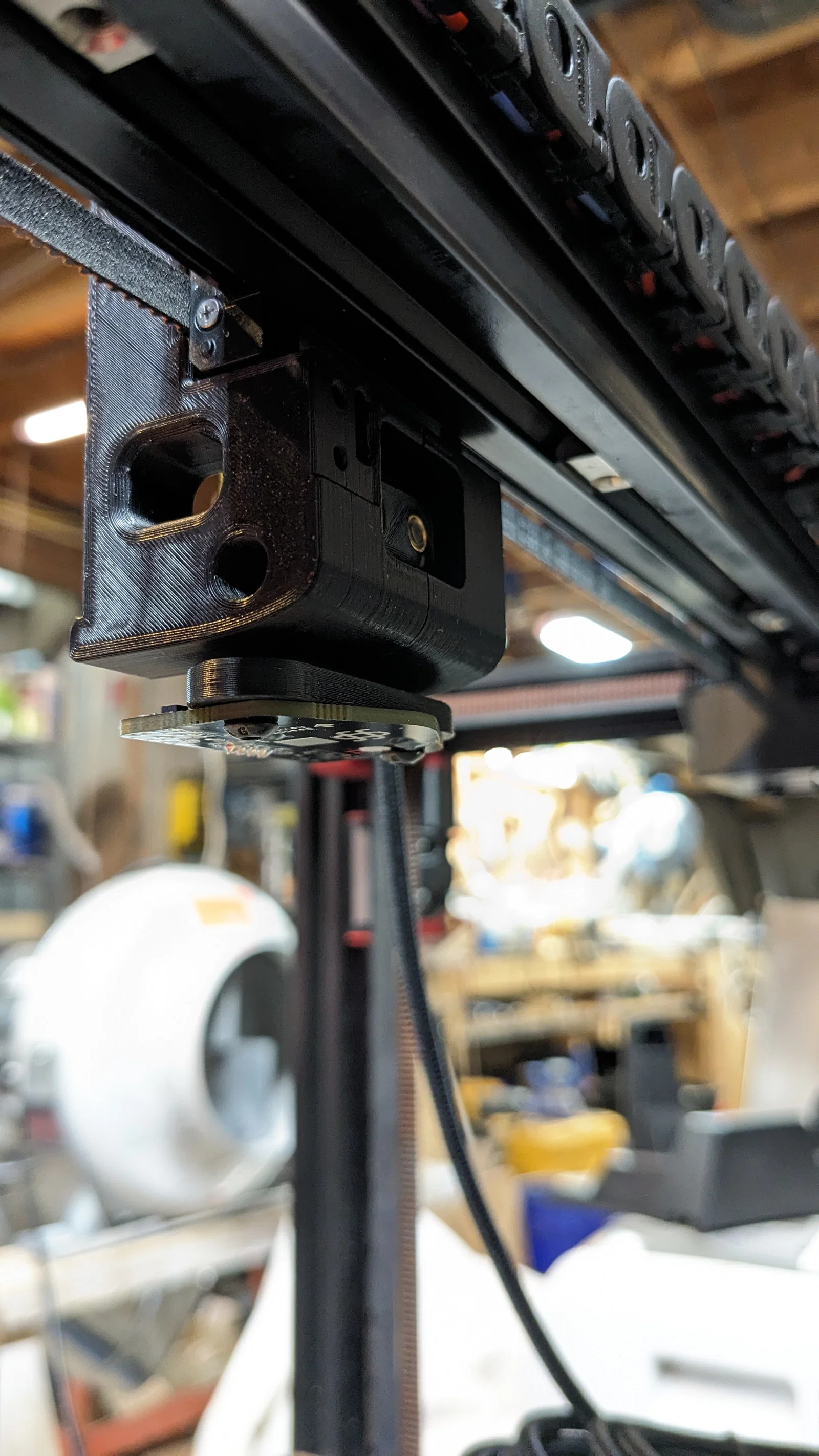

Cái ngàm này tương thích với đầu cắm cấu hình chuẩn của cảm biến Beacon. Mình thiết kế lại cái này vì lỡ mua nhầm cảm biến nhưng vẫn quyết định tìm cách để sử dụng nó. Cảm biến được đảo ngược so với thiết kế gốc để dây đi vào bên trong x-carriage của Stealthburner giống như cảm biến tiệm cận đời cũ vậy. Mình thích cách này vì dây được giấu gọn, không bị lộ ra ngoài và cũng không gây ảnh hưởng đến hiệu suất của cảm biến.

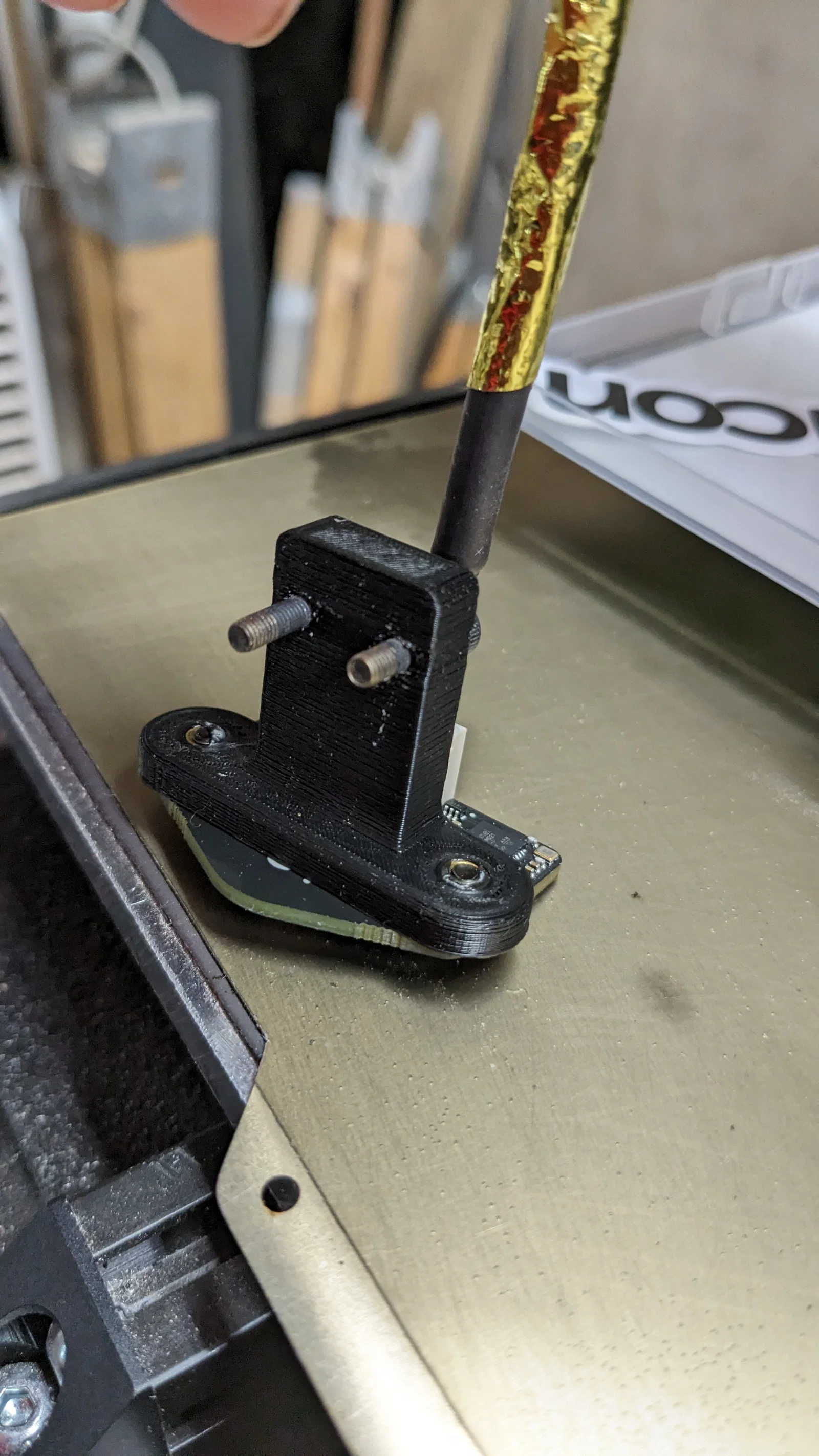

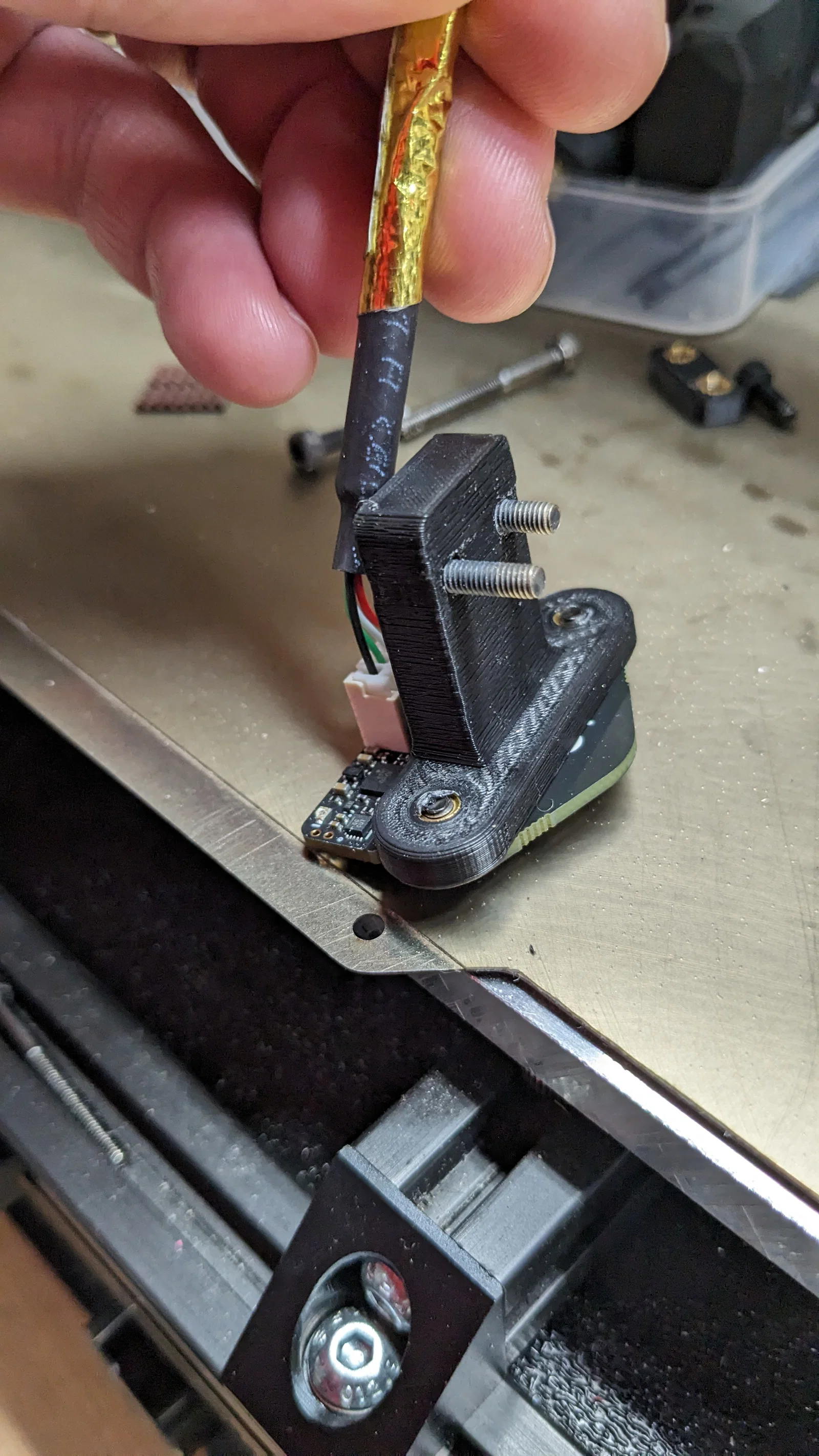

Cần lắp 2 heat set từ phía dưới lên. Nó sẽ khớp vào vị trí của cảm biến tiệm cận cũ và tận dụng lại phần ngàm lắp phía sau cùng với hai lỗ heat set đó.

Mình đã cấu hình y_offset là 32 mm trong cài đặt máy in. Mình chưa gặp vấn đề quá nhiệt nào với đầu dò mới này. Để cẩn thận hơn, mình có dán thêm lớp băng keo chịu nhiệt/phản quang màu vàng lên dây dẫn.
