The Ultimate Quick Support Test - Bài kiểm tra Support toàn diện và nhanh chóng

Tác giả 3DPeanutPrinting

Lượt tải
178
Lượt thích
16
Lượt coi
631

File 1 136,1 KB

  • Ultimate_Support_Test_1776349016.3mf3MF · 136,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Ý tưởng này đã nằm trong đầu mình một thời gian rồi, nhưng mình chưa biết cách thiết kế sao cho chuẩn cho đến khi xem qua .

Mình đã cố gắng thiết kế để mẫu này in (tương đối) nhanh, kiểm tra được nhiều khía cạnh nhất có thể mà không mất quá nhiều thời gian để bạn có thể in thử lại nhiều lần. Mình cũng lấy cảm hứng từ Organic/Tree Support Test của mình để kiểm tra các phần nhô ra (overhang) dạng hình tròn.

Nếu bạn thấy mẫu này hơi nhỏ thì cứ tự nhiên phóng to lên nhé.

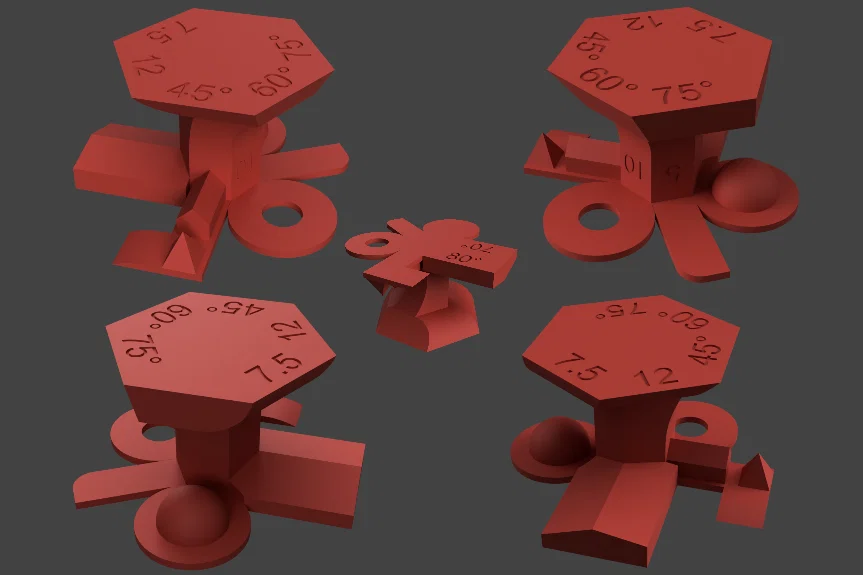

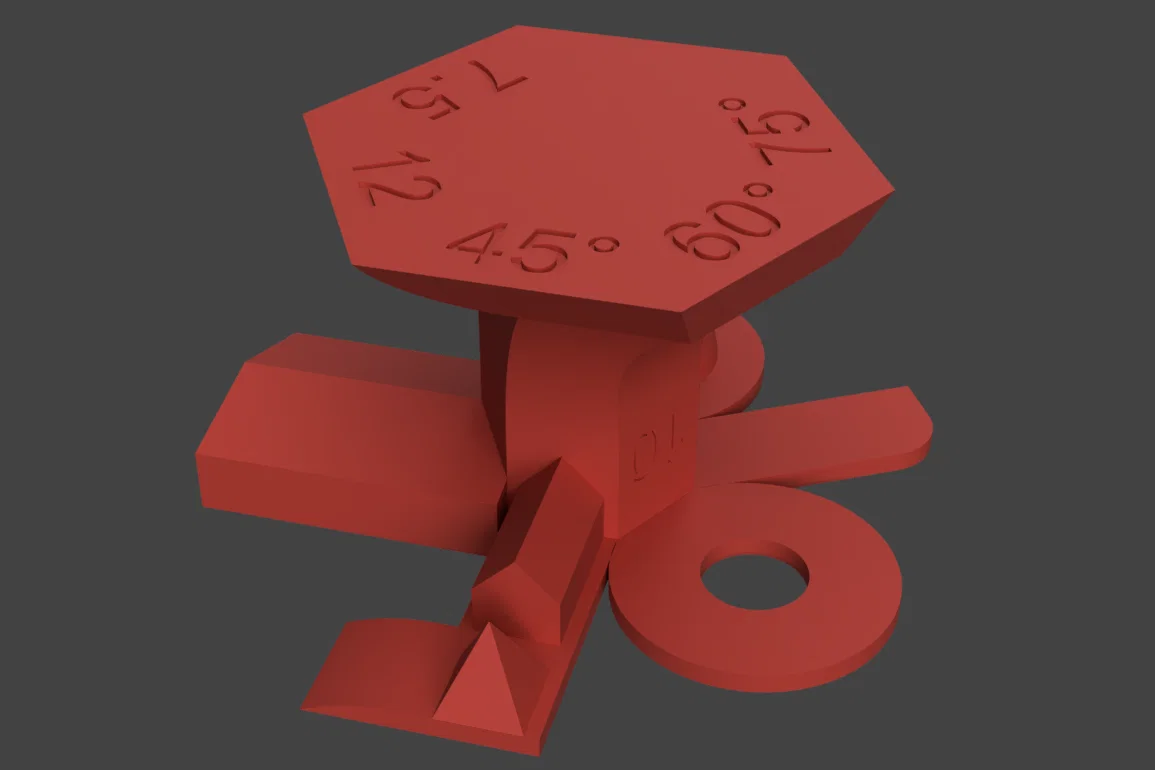

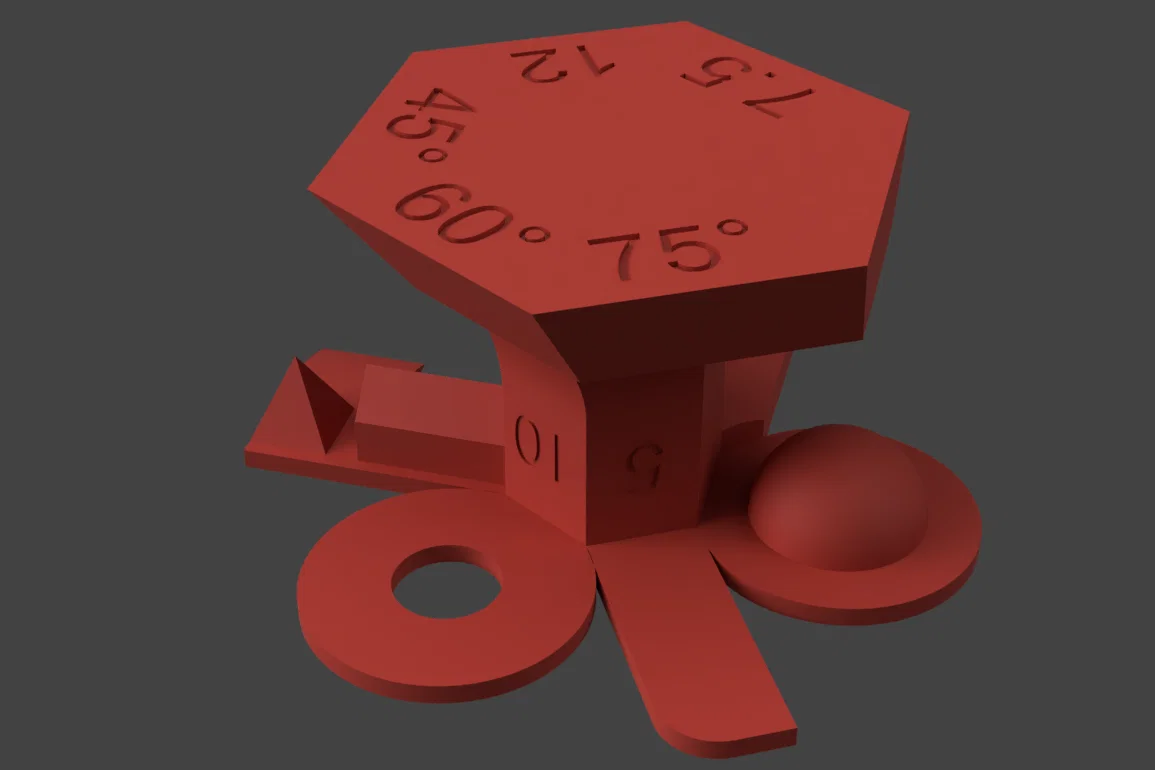

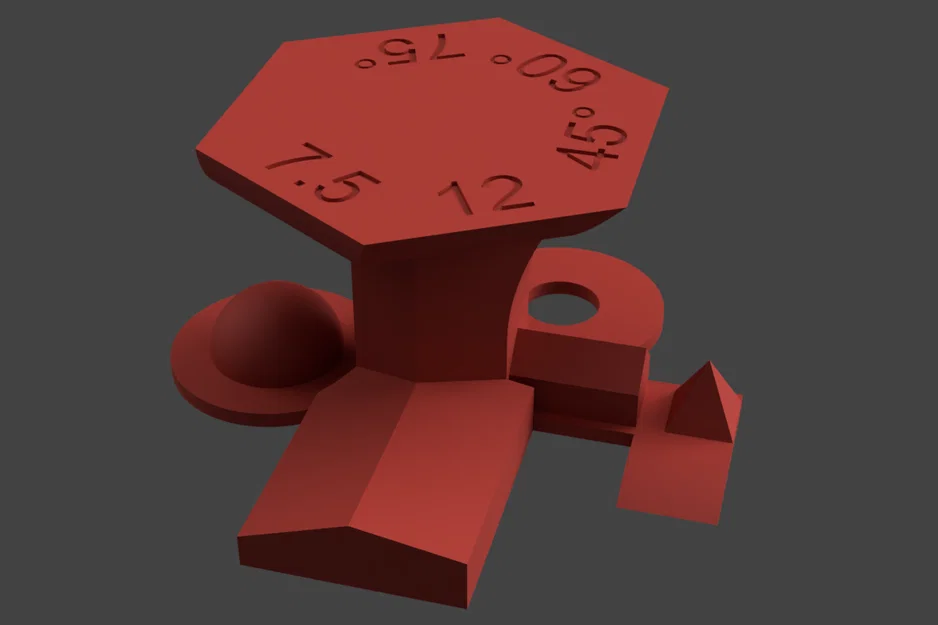

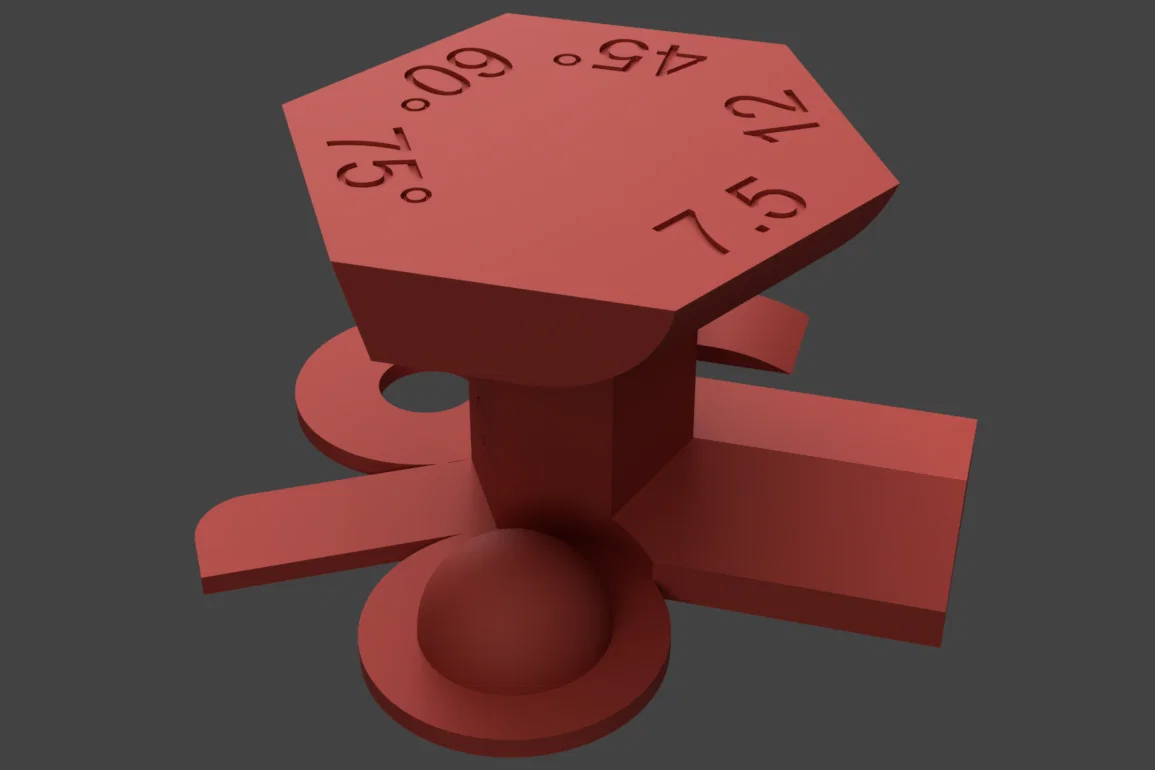

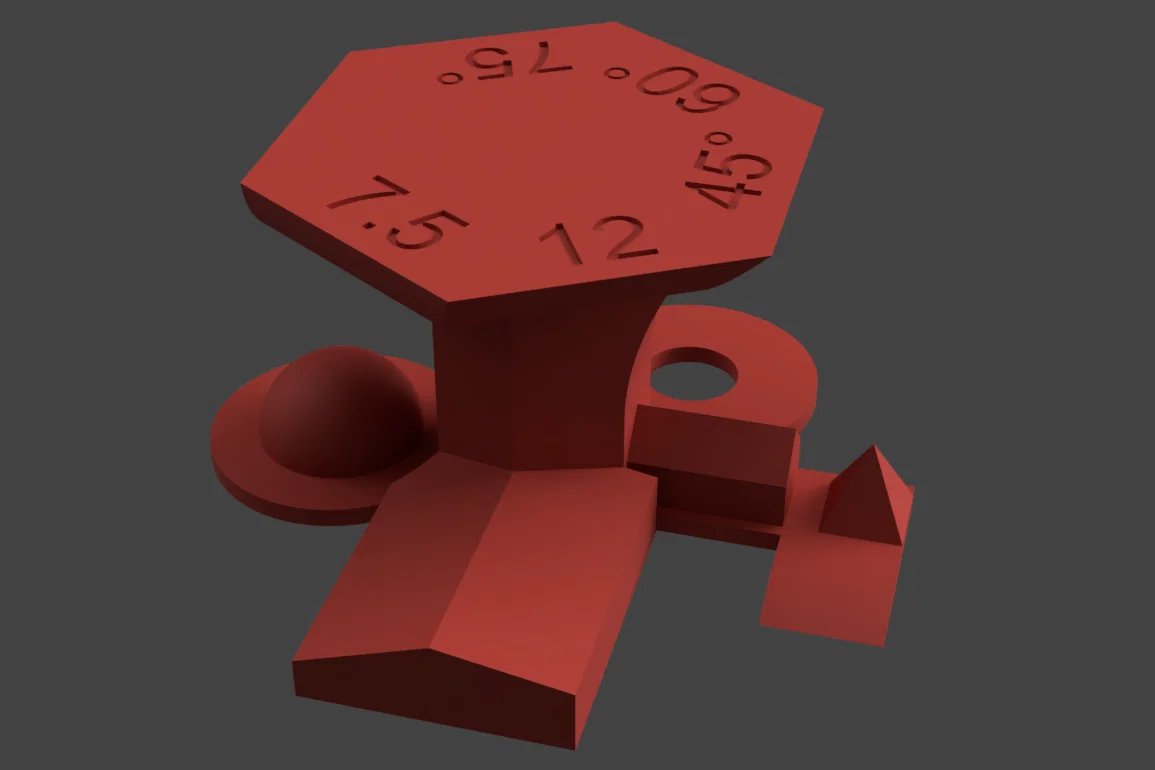

Những gì được kiểm tra:

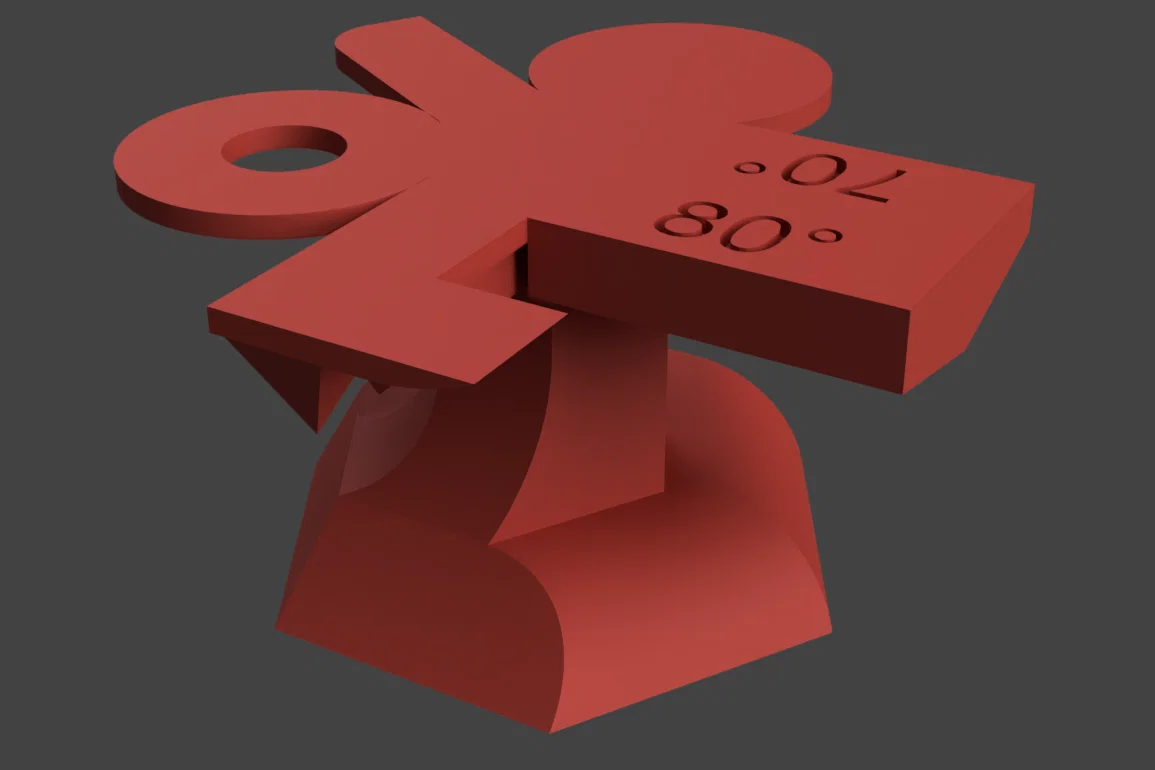

  • Các góc hỗ trợ (80°, 70° và 45°) bắt đầu từ một đường thẳng
  • Các mảnh có hỗ trợ bắt đầu từ một điểm cực nhỏ
  • Các hình cầu được in mà không có gì bên dưới
  • Các mảnh in không có gì bên dưới nhưng kết nối với một phần nhô ra lớn hơn
  • Các phần nhô ra hình tròn
  • Các phần nhô ra dạng thẳng
  • Kiểm tra support thông thường trên các bề mặt đáy (trên các góc, bề mặt phẳng và cong)

Những lưu ý cần biết:

  • Các con số trên bề mặt cong chính là bán kính của các bề mặt đó.
  • Bán kính của các bề mặt cong trên tường đã được cung cấp cho tất cả các phần, ngoại trừ một chỗ vì không còn đủ không gian để ghi. Bán kính của bức tường đó là 10mm.

Đừng ngần ngại liên hệ với mình trong phần bình luận nếu bạn có bất kỳ câu hỏi hoặc góp ý nào nhé.

Nếu bạn đã in mẫu này, làm ơn hãy đăng kết quả (make), để lại một lượt thích và bình luận. Mình rất mong được thấy sản phẩm của mọi người và nhận thêm phản hồi từ các bạn.

Chúc các bạn tải về và in ấn vui vẻ!

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mf
Số file mô hình
1
Tổng dung lượng
136,1 KB
File lớn nhất
136,1 KB
